生産ライン上で最も重要な機械をバッテリーエンジニアに尋ねると、回答は下流工程を指すことが多い。コーター、カレンダー、フォーメーションシステムである。スラリーミキサーが挙げられることはめったにない。しかし、下流で発生するほぼすべての品質問題は、その起源を混合タンクまで追跡できる。スラリーミキサーはバッテリーが始まる場所である。活物質粒子がどれだけよく分散するか、導電性カーボンネットワークが粒子の周囲にどれだけ均一に形成されるか、そして電極が数千サイクルにわたり一貫した性能を発揮できるかを決定する。

中国の バッテリースラリーミキサーメーカーは、TOB NEW ENERGYのような統合型サプライヤーに主導され、世界市場の大部分に供給している。

第I部：混合タンク内部で起こること

バッテリースラリーの混合は単なる撹拌ではない。それは異なる工学的要件を持つ3つの物理的段階から成る一連の工程であり、それぞれが独立して失敗する可能性がある。

濡れ性向上は最初の段階である。固体粒子――活物質、導電性カーボン、バインダー――が溶媒と接触する。液体は各粒子表面に吸着した空気を押し出さなければならない。完全に濡れていない粒子は安定した凝集体となり、その後どれだけ混合しても分解できない。濡れ工程が分散品質の上限を決める。ここで不十分な処理が行われると、その後の工程で回復することはできない。濡れ工程中の真空は溶媒を粒子の細孔へ引き込み、通常なら空気を閉じ込める部分を満たす。

分散は第2段階である。機械的なせん断力が凝集体を分解し、スラリー全体に粒子を均一に分布させる。せん断力は粒子を分離するのに十分高くなければならないが、活物質粒子自体を破砕するほど高くてはならない。損傷した表面は比表面積が増加し、SEI形成時により多くの電解液を消費し、初回サイクルのクーロン効率を低下させる。また、せん断力はタンク容積全体に均一に分布する必要がある。ブレード付近では強いせん断を生み、壁面付近では弱いせん断しか生じないミキサーは、空間的に分散状態が変化するスラリーを生成する。TOBのミキサーは、ブレードと容器の形状によってせん断均一性に対応している。

安定化は第3段階である。粒子が分散した後、バインダーネットワークが粒子を懸濁状態に保持しなければならない。十分な安定化がなければ、分散した粒子は時間の経過とともに再凝集し、分散工程の成果を失う。保持中のスラリー粘度の変動は、不十分な安定化の測定可能な兆候である。スラリーがコーティング前に数時間保持タンクに置かれる生産ラインでは、この変動は単なる理論上の問題ではない。生産工程の開始、中間、終了時のコーティング均一性に直接影響する工程管理変数である。

これら3つの段階は、生産用ミキサー内では順番に発生するものではない。それらは重なり合っている。ミキサー設計は、同じタンク容積内で濡れ、分散、安定化の条件を共存させなければならず、これは単一の条件を達成するよりはるかに厳しい工学的要件である。

真空および温度制御は、生産用バッテリースラリーミキサーにおける任意の追加機能ではない。高粘度スラリーは混合中に気泡を取り込む。真空脱泡を行わなければ、閉じ込められた気泡はコーティング電極のピンホール欠陥となり、肉眼では見えないものの、大量生産時のセル均一性に致命的な影響を与える。混合の機械エネルギーは熱へ変換される。PVDFを含む配合では、バインダーの安定限界を超える温度上昇が早期ゲル化を引き起こし、バッチ全体を台無しにする可能性がある。TOB NEW ENERGYの生産用ミキサーは、標準機能として真空およびジャケット温度制御を組み込んでいる。それは仕様書が要求するからではなく、工程物理が他の選択肢を許さないためである。

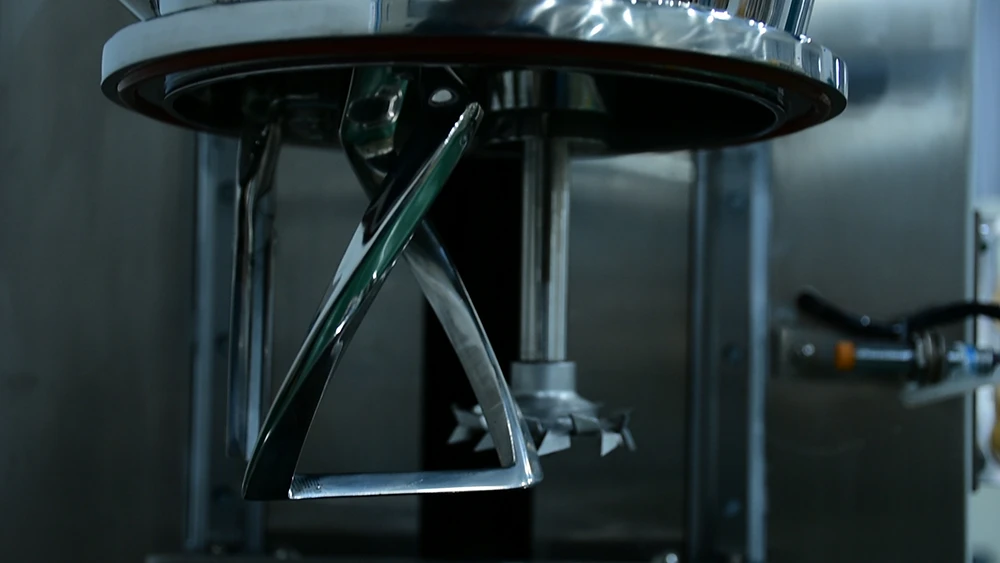

遊星ミキサー構造

第II部：ミキサー性能を決定する6つの仕様

有効作業容積

公称タンク容積は使用可能容積ではない。有効作業容積は通常、公称容積の60～80％である。ミキサーには、スラリーが単に円運動するのではなく、遊星ブレードの下で折り畳まれ転動するための空間が必要である。有効容積を超えて充填されたタンクでは、混合されずに移動するだけのスラリーが生成される。生産計画では、すべての処理能力計算に公称容積ではなく有効容積を使用すべきである。

遊星混合機構

遊星混合――ブレードがタンク中心の周囲を公転しながら自身の軸でも回転する方式――は、バッテリースラリーミキサーの標準的な構造である。この二重運動によって、単軸ミキサーでは達成できない多方向のせん断が生み出される。ブレード形状――バタフライ型、ヘリカル型、クロー型――はタンク全体のせん断場分布を決定し、化学組成によって反応は異なる。LFPの高固形分とナノカーボン導電添加剤は、大きな一次粒子と低い固形分を持つNMCとは根本的に異なる流動挙動を示す。どの化学系にどのブレード形状が適しているか、そしてその理由を説明できないバッテリースラリーミキサーメーカーは、工程知識なしにハードウェアを販売しているに過ぎない。TOBのミキサー特許CN202122021115は、ブレードと容器の最適化によって混合効率に対応している。これは特許には存在するが、カタログには載っていない工学技術である。

真空能力

産業用バッテリースラリーミキサーは、相対真空で-0.09～-0.095 MPaで動作する。真空には2つの役割がある。コーティングのピンホールを防ぐためのスラリー脱泡と、通常なら空気を保持する粒子細孔へ溶媒を引き込むことによる濡れ性向上である。真空保持能力――混合サイクル中に目標真空をどれだけ長く維持できるか――は、仕様書上の最終真空値より重要である。2時間のサイクル中に真空が低下するようなゆっくりした漏れを持つシールでは、上部と下部のスラリー部分が異なる条件で混合される。同じバッチから生まれたものでも、同じスラリーではない。

温度制御精度

温度はスラリー粘度、バインダー溶解速度、溶媒蒸発速度に影響する。NMPベースの配合では、制御されない温度上昇によって溶媒蒸気も発生し、固形分を変化させる。そのため、サイクル終了時のスラリーは開始時に配合されたものとは異なる。TOBの試験混合では、このパラメータを日常的に監視している。なぜなら生産では、温度逸脱は単なる注記ではなく、失われたバッチを意味するからである。ジャケットシステムの応答時間――温度偏差を検出して設定値へ復帰するまでの時間――が、混合工程をどれだけ厳密に工程範囲内に維持できるかを決定する。

分散品質指標

ミキサーの出力物はスラリーである。バッテリースラリーミキサーを評価する唯一意味のある方法は、それが生成するスラリーの品質である。粉砕度――粉砕ゲージで測定――は、産業用バッテリー電極では15～30ミクロン未満であるべきである。粘度安定性――静置保持2～4時間後のスラリー粘度変化――は、安定化工程がどれだけ適切に機能したかを示す。最も直接的な試験は、スラリーから電極をコーティングし、乾燥させ、SEMで断面を観察することである。活物質粒子の周囲にカーボンの島が独立した暗い領域として見える場合、ミキサーの仕様書が何を約束していたとしても、分散品質は不十分である。TOB NEW ENERGYの厦門アプリケーションラボでは、装置仕様を決定する前に顧客向けにこの材料固有のスラリー試験を実施している。実際の顧客粉末を試験規模のミキサーに投入し、カタログ上の約束を測定データに置き換える特性評価結果を提供している。結果。

材料適合性と洗浄性

容器およびブレードの材料 — 304または316Lステンレス鋼 — は溶剤システムと一致していなければなりません。NMP、水、および特殊溶剤はそれぞれ、シール、ガスケット、表面処理に異なる要件を課します。配合間では、洗浄効率は内部表面粗さ、ブレードの取り外しやすさ、およびCIP（定置洗浄）接続の有無によって決まります。配合間の洗浄に4時間かかるミキサーは、45分で完了するミキサーとは異なる生産スケジュールを要求します。TOBのミキサー設計は、洗浄効率を生産指標として考慮しています — なぜなら、複数の化学系を扱う施設では、すべての配合切り替えがこのコストを積み重ねるためです。

第III部：バッテリースラリーミキサーを生産段階に適合させる

同じ企業であっても、異なる開発段階ではまったく異なるミキサーが必要になる場合があります。

研究室スケールバッテリースラリーミキサー — 0.5〜5リットル、グラム単位から数キログラムまでを処理。優先事項：柔軟性。R&Dチームが材料の組み合わせを評価する際、ミキサーは幅広い配合範囲に対応できなければなりません。TOB NEW ENERGYは、プロセスパラメータ — 速度プロファイル、真空レベル、混合シーケンス — を備えた研究室スケール混合装置を供給しており、これらはパイロットおよび生産スケールへ引き継げるよう設計されています。生産機械も製造するバッテリースラリーミキサーサプライヤーの研究室用ミキサーは、単なる小型ハードウェアではありません。それは工場現場まで延びるプロセス曲線上の最初のデータポイントです。

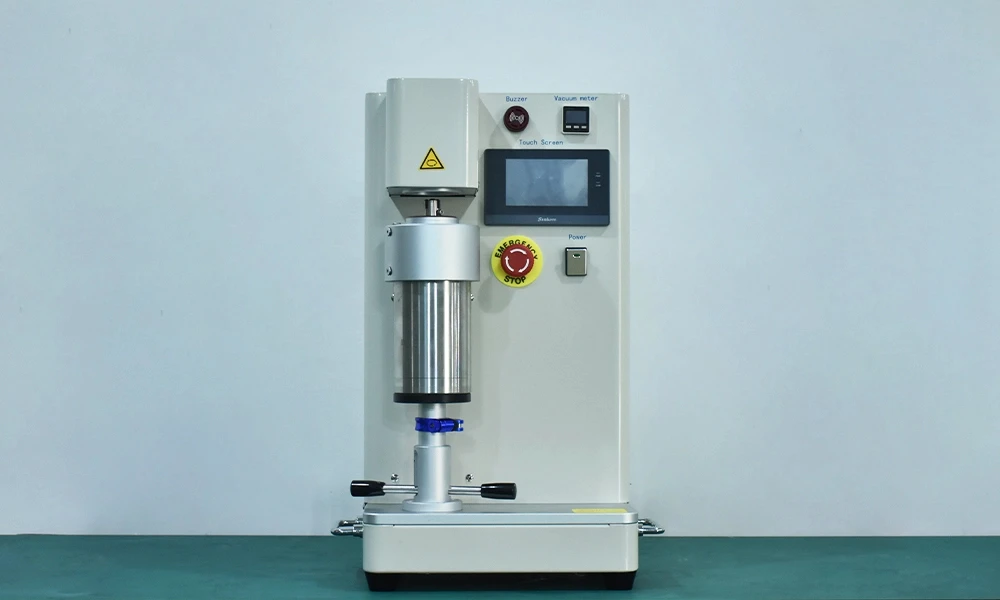

研究室スケールバッテリースラリーミキサー

パイロットスケール バッテリースラリーミキサー— 5〜50リットル。優先事項：パラメータの固定。パイロットミキサーは生産ユニットと幾何学的に類似していなければなりません：同じブレード形状、同じブレードと容器の隙間比、同じ公転速度と自転速度の比率。幾何学的類似性がなければ、パイロットで開発した混合パラメータは生産用の形状へ移行できません。また、パイロットミキサーは速度、真空、温度、時間などのプロセスデータを記録する必要があります。なぜなら、この段階で開発された混合レシピは、生産ミキサーのPLCに直接読み込まれるためです。TOBの厦門パイロット混合施設では、顧客が生産スケール機械の幾何学的前身となる装置で混合レシピを開発・検証できます。成果物は単なるミキサーではなく、生産へ直接移行可能な検証済みレシピです。

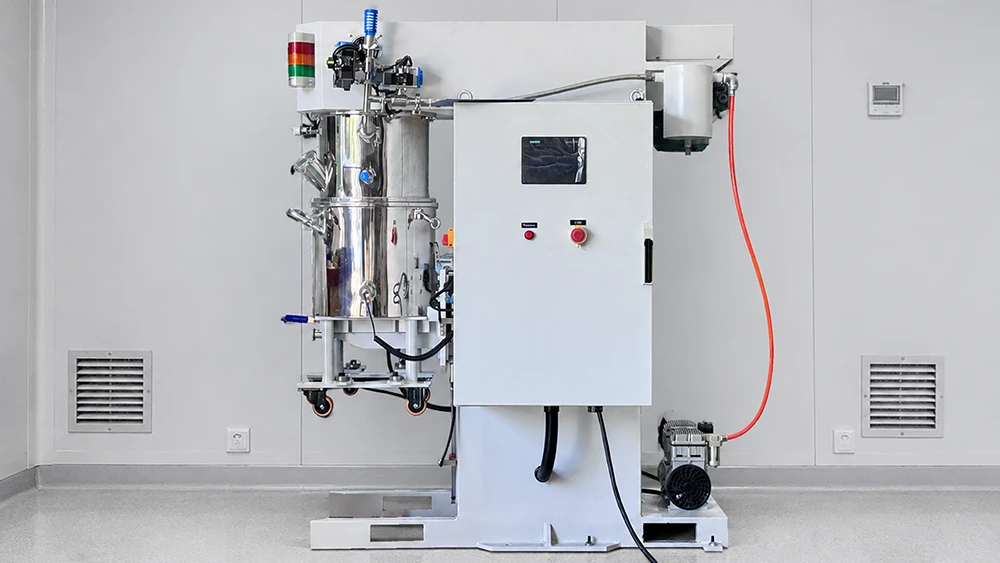

パイロットスケールバッテリースラリーミキサー

生産スケールバッテリースラリー混合システム — 50〜2,000リットル超。優先事項：バッチ間の一貫性。このスケールでは、供給システムはミキサー本体と同じくらい重要になります。供給ホッパー内での粉末ブリッジ、大きなバッチサイズ間での不均一な供給速度、充填時の粉塵発生など、研究室スケールでは見えない問題が、生産では第一級の一貫性問題になります。TOBの供給装置特許（CN202122171553）は、まさにこの生産スケールでの材料ハンドリング課題に対応しています。混合前に粉末前処理が必要な化学系では、TOBのボールミル特許（CN201820365533）が、遊星ミキサーの前段に統合可能な上流分散技術を対象としています。これらを合わせると、TOBの3つの混合関連特許 — ミキサー本体、供給システム、予備混合用粉末調製を対象とする — は、単一機械ではなくシステムとしてスラリー調製に取り組む一貫したエンジニアリングアプローチを示しています。

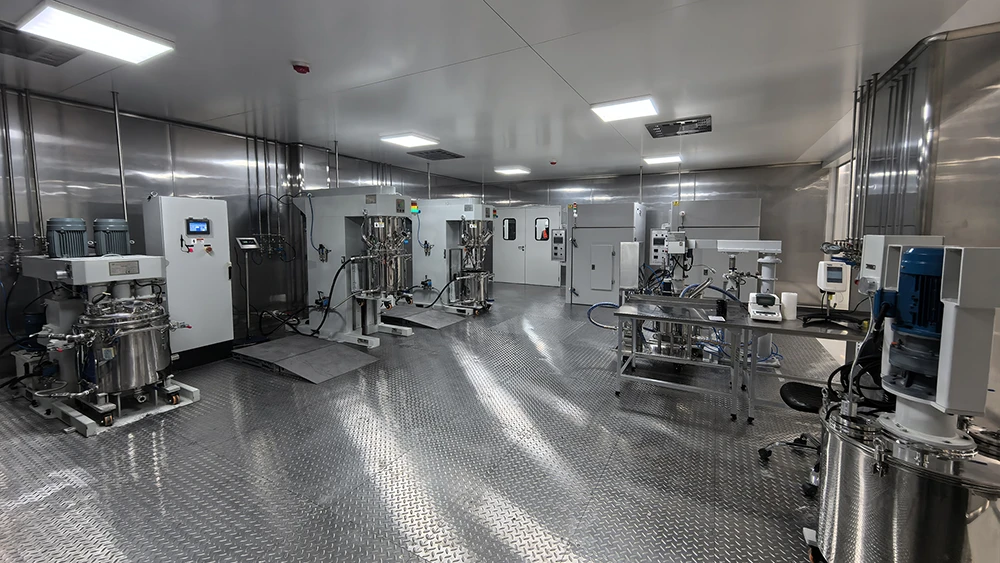

バッテリー生産ライン内のバッテリースラリー混合システム

第IV部：バッテリースラリーミキサーサプライヤーの評価

異なるサプライヤーのミキサー仕様書は驚くほど似ています。公称容量、速度範囲、真空レベル — 数値は重複しています。生産性能を決定する違いは、仕様書には記載されていません。

第一：このバッテリースラリーミキサーは、あなたの材料で試験されていますか？似た配合ではありません。あなたの材料です。実際の正極粉末を用いた混合試験から、粉砕度データ、粘度安定性曲線、SEM電極断面画像を提供できるサプライヤーは、設備を出荷する前にエンジニアリング作業を実施しています。それができないサプライヤーは、あなたに自社のプロセス開発部門になることを求めています。TOB NEW ENERGYのアプリケーションラボはまさにこの目的のために存在しており、設備調達の意思決定前に仕様書をプロセスデータへ変換する、販売前材料検証を提供しています。

第二：特許ポートフォリオは何を示していますか？特許は社内エンジニアリング開発を公に検証できる証拠です。TOBは3つの混合関連特許を保有しています — ミキサー設計（CN202122021115）、材料供給（CN202122171553）、粉末前処理（CN201820365533）。混合関連特許を持たないバッテリースラリーミキサーサプライヤーと、スラリー調製の複数の側面をカバーする一貫したポートフォリオを持つサプライヤーは、エンジニアリング能力について根本的に異なる主張をしています。一方の主張は公開データベースで数分以内に検証できます。もう一方はまったく検証できません。

第三：あなたの材料で試験を実施できますか？正極粉末、負極粉末、導電性カーボン、バインダーを持ち込みます。サプライヤーのパイロットミキサーでそれらを処理します。時間経過による粘度を観察します。電極を塗工します。SEMで断面を検査します。設備に自信を持つサプライヤーは、この試験を容易に実施できるようにします。抵抗したり話をそらしたりするサプライヤーは、自社の機械への自信について重要な情報を伝えています。

第四：バッテリースラリーミキサーにおけるアフターサービスサポートとは何を意味しますか？正しい質問は「保証期間はどれくらいですか」ではありません。それは「正極の化学系をNMCからLFPへ変更した場合、または固形分を55％から65％へ増加させた場合、類似配合での自社プロセスデータに基づいて混合パラメータ調整の推奨を提供できますか？」です。この質問に「はい」と答えられるサプライヤーは、ハードウェアを超えたプロセスエンジニアリングに投資しています。保証条項を示すだけのサプライヤーは、ソリューションではなく機械を販売しています。

第V部：ミキサーが品質上限を決定する

塗工機はスラリーを均一に塗布します。しかし、不均一なスラリーを均一にすることはできません。ミキサーは後工程すべての品質上限を設定し、どれほど高精度な後工程でもそれを引き上げることはできません。カレンダー処理では不均一な電極を高密度化できません。フォーメーションシステムでは、混合に起因する容量ばらつきを補正できません。

バッテリー製造には、設備価格ほど注目されない隠れたコストがあります。それは、生産ライン上で試行錯誤によって混合パラメータを最適化するコストです。不合格バッチで消費される原材料。立ち上げ前に完了しているべきパラメータ探索で占有されるパイロットライン時間。混合プロセスのデバッグ中に延長されるプロジェクト期間 — そして遅れる収益。このコストは、ミキサー自体の購入価格を大幅に上回る可能性があります。

バッテリースラリーミキサーの選択は、ハードウェアを購入することではありません。それはプロセスの出発点を購入することです — 濡れ性、分散、安定化が、特定の材料について、実際に工場で稼働する機械と幾何学的に類似した設備上で検証されている状態です。中国のバッテリースラリーミキサーメーカーのようなTOB NEW ENERGYは、この原則に基づいて市場での地位を築いてきました — カタログ品としてではなく、工場を出る前に検証されたプロセスデータを伴う、エンジニアリングされた混合ソリューションとして機械を提供しています。

バッテリースラリーミキサー選定概要： スラリーミキサーは電池品質の出発点であり、電極の均一性、容量の一貫性、サイクル寿命はすべて混合段階における分散品質に遡ります。産業用電池スラリーミキサーを選定するには、6つの重要な仕様を評価する必要があります：有効作業容量、化学特性に適したブレード形状を備えた遊星混合機構、脱気および濡れ処理のための真空能力、温度制御精度、定量化可能な分散品質指標（粉砕度、粘度安定性、SEM検証）、および溶媒系との材料適合性です。ミキサーの選定は生産段階によっても本質的に異なります。実験室規模では配合の柔軟性が優先され、パイロット規模ではパラメータ移行のために生産設備との幾何学的類似性が求められ、生産規模では自動材料処理によって支えられたバッチ間の一貫性が要求されます。電池スラリーミキサーのサプライヤーを評価する際、混合関連技術において独立して検証可能な特許は社内R&D能力の客観的な証拠を提供します。一方、顧客の実際の材料を使用した試験運転は、現在利用可能な最も決定的な評価方法であり続けています。TOB NEW ENERGYは、ミキサー設計（CN202122021115）、材料供給（CN202122171553）、粉末前処理（CN201820365533）を対象とする混合関連特許、および顧客材料の検証用に社内パイロット混合設備を備えており、中国の電池スラリーミキサーメーカーをこの設備分野で世界的に主要な供給元にした、プロセス統合型アプローチを体現しています。
