バッテリーラボラインとパイロットラインから大規模バッテリー生産ラインソリューションまでの技術ロードマップ

ニール・ザオによる

すべてのバッテリー製品は3回構築されます。 まず研究室で — 化学が機能するかを確認するため。次にパイロットラインで — 安定して製造できるかを確認するため。最後に生産ラインで — 大規模に経済的に製造できるかを確認するため。各段階では異なる設備を使用し、異なるエンジニアリングが求められ、異なる形で失敗します。段階間のギャップこそが、バッテリープロジェクトが最も高額なミスを蓄積する場所です。ターンキーバッテリー生産ラインは単一のものではありません。それは3つすべての段階をつなぐエンジニアリングされた接続です。統合サプライヤーである「TOB NEW ENERGYなどを含む中国の設備メーカーは、この3段階統合を中核的な能力として確立しました — 個別の機械を販売するのではなく、稼働する生産ラインを提供することで世界市場に参入しています。

パート1: ラボライン — 化学特性の実証

A 実験室用バッテリーライン には1つの役割があります。それは、特定の正極、負極、電解質の組み合わせが、目標とする電気化学性能を備えたセルを製造できるかどうかを判断することです。初回サイクル効率、レート性能、初期サイクル寿命に関する問いに答えます。歩留まりや量産性に関する問いには答えません。一般的なラボライン設備は小規模で稼働します — ミキサーは50グラムから2キログラムを処理し、コーターは幅100〜300ミリメートル、速度3メートル/分未満で稼働します。設計では柔軟性が重視されます。

ラボラインで最も重要なことは、その限界である。50グラムミキサーで均一に分散するスラリーでも、5キログラムタンクでは凝集体が発生する可能性がある。これは、容器の形状によってせん断速度分布が変化するためである。200ミリメートル幅のウェブで±1.2%の均一性を維持するコーティングプロファイルでも、600ミリメートル幅の生産用コーターでは±4%まで変動する可能性がある。これは、流体力学、乾燥速度論、ウェブ張力のすべてがスケールによって変化するためである。セルがコインセルでは機能するのに生産ラインでは失敗する場合、原因は通常、両者が同じであるという前提にある。

2020年、南米のある電池研究所はTOB NEW ENERGYとともにリチウムイオンパウチセル用ラボラインを構築した。目的は生産ではなく、異なるプロセスルートの下で複数の正極材料系（NCM、LFP、LCO）を試験することであった。12台の装置納入には、材料配合の推奨事項、電極設計パラメータ、電解液充填計算、化成プロセスプログラムが含まれていた。コーティングパラメータを持たないコーティングマシンは、単なる鋼製フレームである。経験豊富な生産ラインサプライヤーによるラボラインとは、初日から研究を生産的にする装置であり、プロジェクトがラボ規模を超えた際に廃棄されるのではなく、パイロットスケールへ引き継がれるプロセスパラメータを備えている。

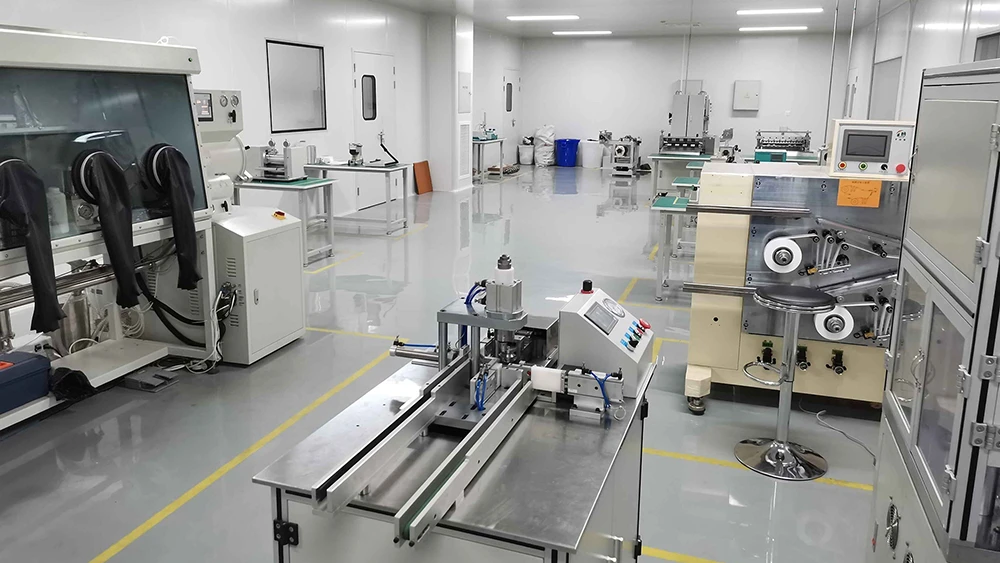

TOB NEW ENERGYの電池ラボラインのセットアップ

第2部：ギャップ — なぜパイロットラインを省略することが業界で最も高くつく過ちなのか

コインセルで美しい性能を示した配合が生産規模のミキサーに投入されると、複数の物理条件が同時に変化する。そして、そのどれもがラボデータには反映されていない。

スラリーのレオロジーを考えてみよう。2リットル規模の遊星ミキサーは、スラリーを十分に分散した状態に保つせん断速度分布を生み出す。同じ配合を200リットルの生産用ミキサーで使用すると、まったく異なるせん断場が発生する。ブレード付近では、せん断速度がラボミキサーで発生したことのないレベルを超える可能性があり、活物質粒子を破砕して表面積を増加させる可能性がある。その結果、SEI形成時により多くの電解液を消費し、初回サイクル効率が低下する。容器壁付近では、せん断速度が分散維持に必要な閾値を下回り、導電性カーボンが再凝集する可能性がある。その結果、肉眼では均一に見えるものの、完成電極内で局所的な高抵抗領域として現れる微細なカーボンアイランドを含むスラリーになる。ラボでこの現象が見られなかったのは、ラボミキサーの形状がスラリー全体をより狭いせん断速度範囲内に維持していたためである。

コーティングと乾燥も同様の変化を経験する。毎分1メートルで稼働するラボコーターは、小型対流式オーブン内で湿潤電極膜を乾燥させる。そこでは熱伝達が空気境界層によって制限され、穏やかで均一かつ許容範囲の広い条件となる。一方、毎分10メートルで稼働する生産用コーターは、膜を多ゾーン浮遊乾燥機へ送り込み、溶媒蒸発速度を、厚くなっていく膜内部を通る溶媒拡散速度と正確に一致させる必要がある。内部の溶媒が外部へ移動する前に表面が乾燥すると、ラボオーブンでは決して発生しない条件によって表面に皮膜が形成される。閉じ込められた溶媒は後に気化して皮膜を破裂させ、インライン検査では見えないがセルの一貫性には致命的なピンホールを残す。

これらは装置の欠陥ではない。物理的な状態領域の変化である。ラボミキサー、ラボコーター、ラボオーブンは、設計どおりに動作した。問題は、生産設備が異なる物理的状態領域で動作することであり、ラボスケールで優れた結果を生み出したパラメータは、その状態領域を説明していない。その状態領域に適したパラメータを発見する唯一の方法は、すでに状態変化が発生しているスケールでプロセスを実行することである。そのスケールをパイロットラインと呼ぶ。

第3部：パイロットライン — 製造可能性が証明される場所

パイロットラインは、生産設備に数百万ドルを投入する前に、1つの問いに答える。このセルは、生産品質目標を満たす工程能力指数を備え、許容可能な歩留まりで安定して製造できるか。

パイロットラインでは、エンジニアリングの優先事項が探索からパラメータ固定へ移行する。ミキサーは5〜50リットルを処理する。これは生産に関連するせん断プロファイルを経験するには十分な大きさであり、体系的な調整には十分小さい。コーターは幅300〜500ミリメートル、毎分2〜10メートルで稼働する。これは生産に関連する乾燥動態へ入るには十分速く、制御された実験を行うには十分遅い。パイロットラインは各工程でデータを記録する。時間経過によるスラリー粘度、コーティング厚みプロファイル、チャネルごとの化成充電曲線などである。このデータセットはパイロットラインの最も価値ある出力である。これは生産ラインを構成する基盤となる。つまり、年間数百万セルを製造する装置で稼働するプロセスパラメータ、コーティングプロファイル、化成プロトコルである。このデータがなければ、生産ラインは誰かがソフトウェアを書くのを待つハードウェアの集合体にすぎない。

マルチフォーマット検証もパイロット段階に特有の機能である。同じ化学系でも、コインセル、パウチセル、円筒形セル、角形セルでは異なる挙動を示す可能性がある。複数フォーマットのパイロット能力を持つサプライヤーは、生産設備への投資を決定する前に、化学系がフォーマット間で移行可能であることを検証できる。厦門施設で3種類すべてのフォーマット向けパイロットラインを運営するTOB NEW ENERGYは、生産ラインエンジニアリングの標準要素としてこのフォーマット横断検証を提供している。

2019年、インドのあるメーカーは6080スーパーキャパシタ用パイロットラインを構築した。納入には、完全な装置一式、一部原材料、現地エンジニアリングが含まれていた。目的は設置ではなく、設置後から安定した認定生産に至るまでの数か月間を支援することであった。この違いこそが、パイロットスケールにおける装置納入とプロセス納入の違いである。

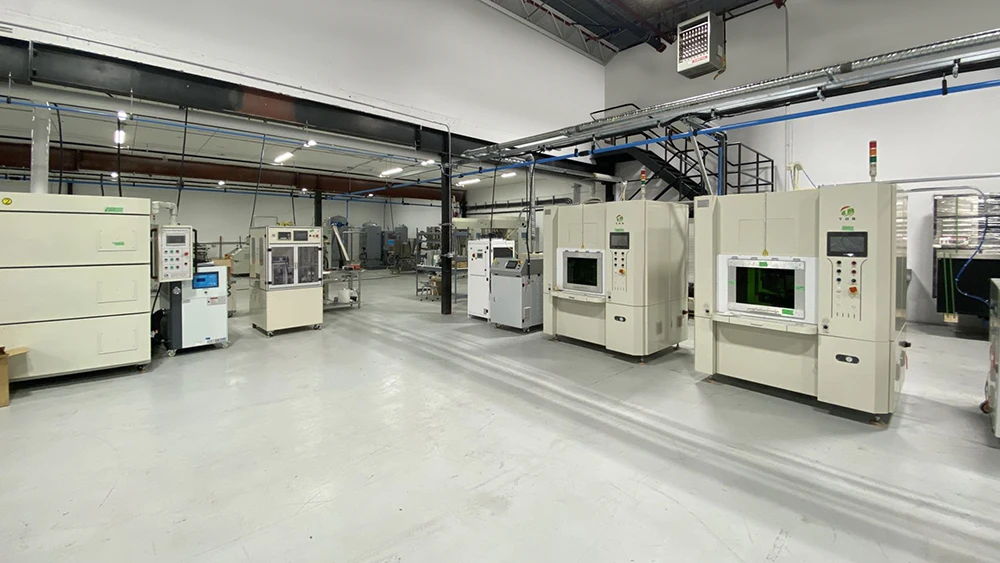

TOB NEW ENERGYのパイロットライン施設

第4部：生産ライン — 制御しながらスケールアップする

「電池生産ラインには異なる優先事項がある。ラボラインでは柔軟性。パイロットラインではパラメータ固定。生産ラインではスループットにおける一貫性であり、総合設備効率が主要指標となる。OEE95%のラインは、同じ設備でもOEE80%の場合よりはるかに多く販売可能なセルを生産する。

生産スケールでの装置変化は、単なる寸法変化ではない。生産用ミキサーは1バッチあたり50リットルから2,000リットル超を処理する。コーターは幅600〜1,200ミリメートル、毎分10〜80メートルを超える速度で稼働し、インライン面密度測定によってリアルタイムでコーティングヘッドへフィードバックを送る。これらの機械は連続的な材料フローに統合される。スラリーは混合、保持、送液、コーティング、乾燥、カレンダー加工、スリット加工まで、バッチ蓄積なしで進む。生産ラインはシステムである。

2018年から2021年にかけて、東南アジアのあるメーカーは初の電池工場を建設した。18650および26650円筒形セル生産ラインである。このプロジェクトには、完全な装置一式、原材料供給、3年間にわたる継続的な現地エンジニアリングが含まれていた。組立。試運転。プロセス安定化。認定生産。タイムラインは示唆的である。生産ラインの安定化は数週間ではなく、数か月および四半期単位で測定される。そして3年間にわたり維持された現地エンジニアリングこそが、ターンキー納入が実際に意味するものの証拠である。

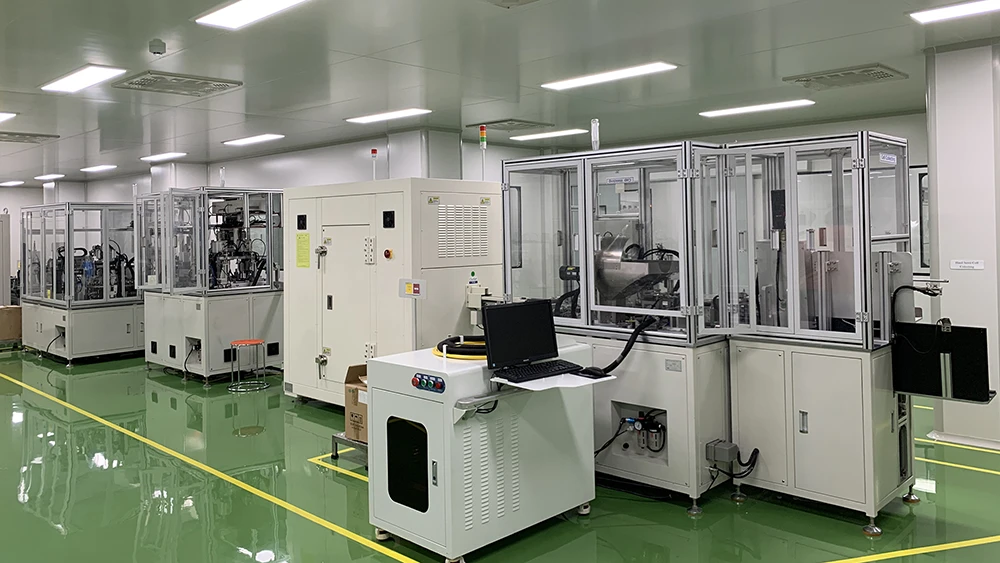

TOB NEW ENERGYの電池生産施設

第5部：電池生産における「ターンキー」の意味

10人の装置営業担当者に「ターンキー」の意味を尋ねれば、9人は供給範囲について説明するだろう。しかし電池製造において、正しい定義は異なる。ターンキー生産ラインとは、プロセス開発を社内で数か月行った後ではなく、初日から仕様を満たすセルという、プロセス対応済みの出力を提供するものである。

これは、サプライヤーが設備出荷前にプロセスを検証している場合にのみ可能です。ラボスケールで開発された化学知識。パイロットラインで確立された検証済みのプロセスウィンドウ。そのウィンドウに基づいて設計された設備構成。単一のエンジニアリング組織によって実行されるこれら3つの要素が、機械を生産ラインへと変えます。

中国を拠点とするターンキー型バッテリー生産ラインサプライヤーを評価する購入者にとって、これは直接的な意味を持ちます。サプライヤーのパイロットラインを監査してください。それは存在しますか？自社の材料を持ち込むことはできますか？サプライヤーは、同様の設備上で類似した化学組成を用いたプロセスデータ — スラリー粘度曲線、コーティング均一性プロファイル — を提示できますか？「はい」と答えられるサプライヤーは生産ラインを販売しています。「いいえ」としか答えられないサプライヤーは機械を販売し、それをラインと呼んでいます。

第6部：生産ラインパートナーの選定

パイロットラインテストを超えて、生産ラインパートナーと設備ベンダーを区別する3つの基準があります。

第一に、化学組成に特化した経験です。LFPの高い固形分とナノ粒子導電性添加剤は、NMCの低い固形分とより大きな一次粒子の場合とは根本的に異なる分散課題を生み出します。これらは理論上の違いではありません。それらは、異なるミキサーブレード形状、コーティングギャップ設定、乾燥プロファイルに反映されます。サプライヤーに、あなたの特定の化学組成がその設備に入った際に何が起こるのかを — エンジニアリング用語で — 説明するよう求めてください。知識のある回答には、具体的な故障モードと対策が含まれます。回避的な回答自体が答えです。

第二に、品質管理インフラです。IATF 16949認証 — TOB NEW ENERGYおよび中国を拠点とする一部の設備メーカーが取得 — は、サプライヤーが自動車サプライチェーン基準に照らして、プロセス管理、不良防止、継続的改善について独立した監査を受けていることを意味します。ISO 9001、ISO 14001、ISO 45001認証は、製品範囲全体でのCEおよびUL準拠とともに、より広範な品質フレームワークを強化します。

第三に、生産ライン技術におけるサプライヤーの特許ポートフォリオです。特許は、社内研究開発を公開情報として検証できる証拠です。品質を保証するものではありませんが、メーカーと組立業者を区別します。一方の請求項は数分で公開データベースを通じて検証できます。もう一方はまったく検証できません。

第7部：ロードマップは直線ではなくループである

今日稼働を開始した生産ラインが、企業が構築する最後のラインになることはありません。バッテリー化学は進化しています — LFPから高ニッケルNMCへ、リチウムイオンからナトリウムイオンおよび全固体電池へ。各移行では、異なる混合パラメータ、コーティング条件、形成プロトコルが必要になる可能性があります。最初のロードマップを共に歩んだサプライヤーは、次のロードマップを共に進む上でも最も適した立場にあります。

これがターンキー型バッテリー生産ラインパートナーを選択する戦略的側面です。これは一度限りの取引ではありません。技術世代をまたぐエンジニアリング関係の始まりです。中国のターンキー型バッテリー生産ラインサプライヤーは、この複数世代にわたる戦略に構造的に適しています。20年にわたるバッテリーエンジニアリング経験、3つすべてのセル形式に対応した社内パイロットライン、そして生産立ち上げ期間を通じた継続的な現地サポートを備えたTOB NEW ENERGYは、そのエンジニアリングの継続性を提供します。

バッテリー生産ラインロードマップ概要： バッテリー製造をラボでの研究開発から大規模生産へ拡大するには、3つの明確なエンジニアリング段階があります — 化学組成検証のためのラボライン、プロセスウィンドウ検証のためのパイロットライン、そして大量生産で一貫した出力を実現する生産ラインです。最も高くつくスケールアップの失敗は、ラボスケールでは見えないプロセスの非線形性が重要になるパイロット段階を省略することです。本物のターンキー型バッテリー生産ラインは、顧客の目標とする化学組成を用いたサプライヤーの事前のパイロットライン検証によって実現された、プロセス対応済みの出力を提供します。生産ラインパートナーを評価する際、サプライヤー自身のパイロットライン、化学組成に特化したプロセスデータ、IATF 16949認証、検証可能な特許ポートフォリオは、エンジニアリング能力を示す客観的な証拠となります。

Neil Zhao — 技術ディレクター、Xiamen TOB New Energy Technology Co., Ltd.
