角形セルダミーモデル

角形セル用ダミーモデル - TOB-DCMX

アルミニウムまたはベークライト製。お客様の機械の設計基準となったセル外形に合わせて製造され、注液口の有無を選択可能

製品概要と主な用途

新しい組立ラインは信頼性を確認する前に試運転を行う必要がありますが、稼働開始直後の数時間は、まさにグリッパーが角を挟んだり、マガジンが詰まったり、クランプが数ミリずれて閉じたりするトラブルが起きやすい時間帯です。実稼働セルを用いてこれを試すと、最初の衝突事故のすべてが、電解液を含み製造履歴を持つ実物のセルで発生することになります。ダミーモデルを使用することで、試運転段階におけるそのリスクを排除できます。外形寸法、端子、そして必要に応じて注液口を備えていますが、内部の化学物質は一切含まれていません。

TOB-DCMXはそのようなダミーモデルです。本体は通過する工程に応じてアルミニウムまたはベークライト製となり、サイズはリストから選ぶのではなくお客様の図面に合わせて作製され、注液口の有無も選択可能です。端子の位置、注液口の位置、その他グリッパー、クランプ、ノズルが接触する機能部品はすべて同一の図面から反映されるため、このページに固定寸法が記載されていないのはそのためです。モデルは、お使いの機械の規格に適合している場合にのみ有用です。

主な用途：

• 実セルを近づける前の、セル組立設備の試運転および検収
• 巻回、ケース挿入、スタッキング工程（モデルがマガジン、グリッパー、クランプを順番に通過する必要がある場合）
• 電解液注液工程（注液口付きバージョンにおいて、ドライラン時にノズルが位置決めおよびシールを行う対象が必要な場合）
• 溶接およびタブ処理治具（トッププレートと端子の形状によって治具の位置決めができるかどうかが決まる場合）
• コンベア、選別、ハンドリングライン（セルを消費することなく、ピッチ、ゲートのタイミング、センサーの位置を設定する場合）
• トレーニングおよびオペレーターの資格認定（モデルを落下させても、バッチの損失ではなく1本の電話連絡で済む場合）

ダミーにできないことは、電圧の保持です。内部に活性化学物質が含まれていないため、セル電圧でインターロックをかける工程、開回路電圧を測定する工程、または内部抵抗で選別する工程では、このモデルを受け入れることができません。これらの工程には、実セルまたは電気的シミュレーターが必要です。ダミーは機構、フィット感、シーケンスを証明するものであり、電気化学を証明するものではありません。そのように捉えれば稼働初週に発生する事故を防ぐことができますが、セルの代用品として捉えるとOCV（開回路電圧）工程で期待を裏切られることになります。もし機械自体の試運転を行っているのであれば、角形セル用自動巻回機は、このモデルが通常最初にテストされるような設備です。

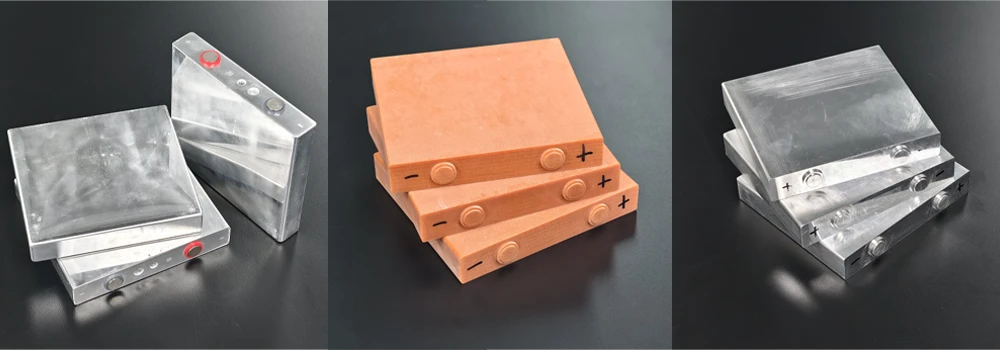

1つのフレームに収められた3つのバリエーション（左から右へ）：注液口付きアルミニウム製、成形端子付きベークライト製、端子パッドのみのアルミニウム製。

セルの図面、またはお使いの機械の設計基準となったフォーマットの全長、全幅、全厚をお送りいただき、モデルが通過する工程をお知らせいただければ、ドライランに最適な材質、注液口オプション、端子レイアウトをご提案いたします。

完全仕様

このページに寸法表がないのは意図的なものです。ダミーモデルは、機械の設計基準となったセルフォーマットと一致して初めて価値を持つため、数値は当社のものではなくお客様の図面から取得する必要があります。固定されているのは、材質、注液口、およびその図面から取得された端子や機能のレイアウトという選択肢のセットです。

1. 材質オプション

2. サイズおよびお客様にご用意いただく情報

3. 供給されるバリエーション

ポート付きバージョンが存在する理由は1つです。注液またはノズル位置合わせステーションでは、電解液がラインの近くに来る前に、着座して密着するための実際の表面が必要となるためです。ポートは端子と同じトッププレートに機械加工されているため、ノズルは本番でマシンが認識する形状に対して位置合わせされます。

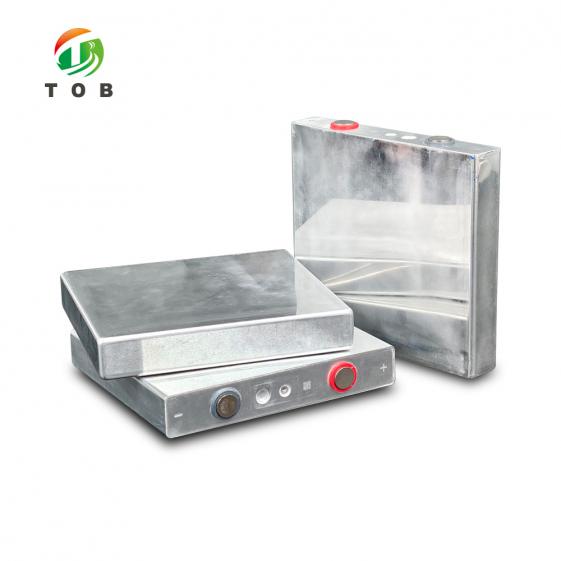

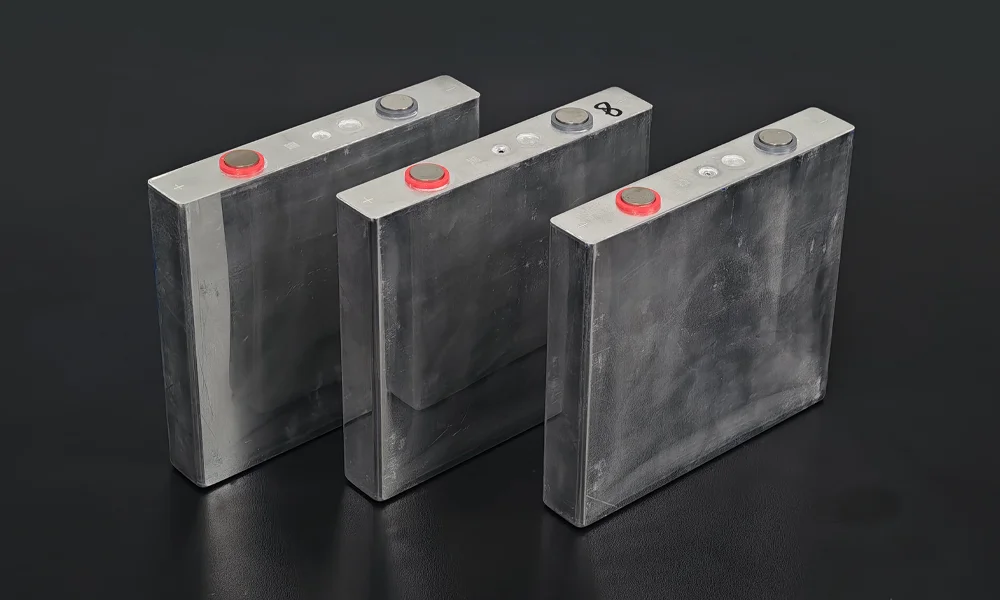

ポートバージョン：充填用ポートと端子スタッドが1枚のトッププレートに機械加工されており、プレートの表面には「＋」と「－」がマークされています。

プレーン版はポートを省き、2つの端子パッドのみを残します。把持、クランプ、溶接着行するが決して充填しないステーションにとって最適な選択肢であり、グリッパーや洗浄工程が引っかかり得る開口部をなくします。

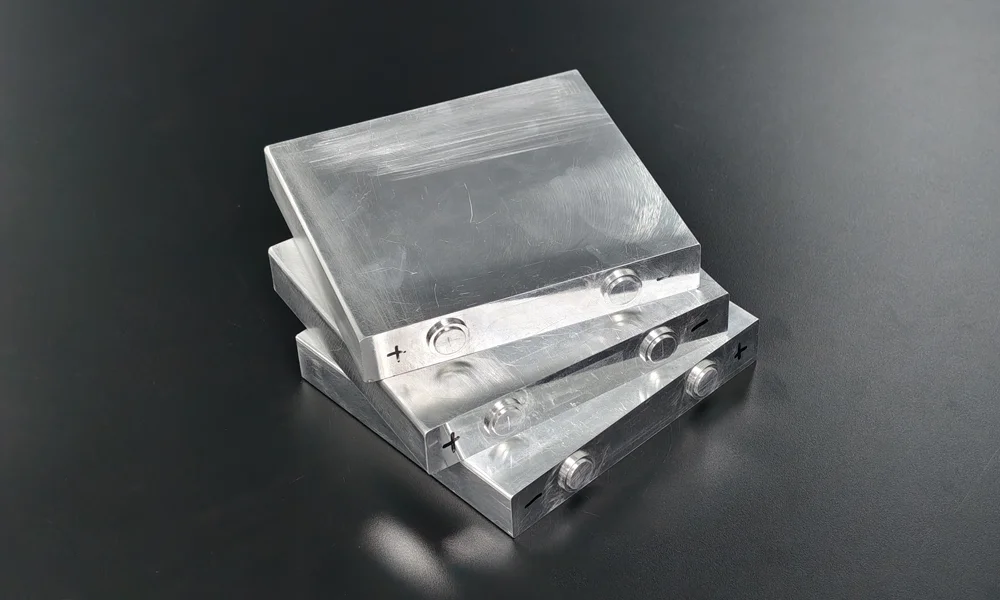

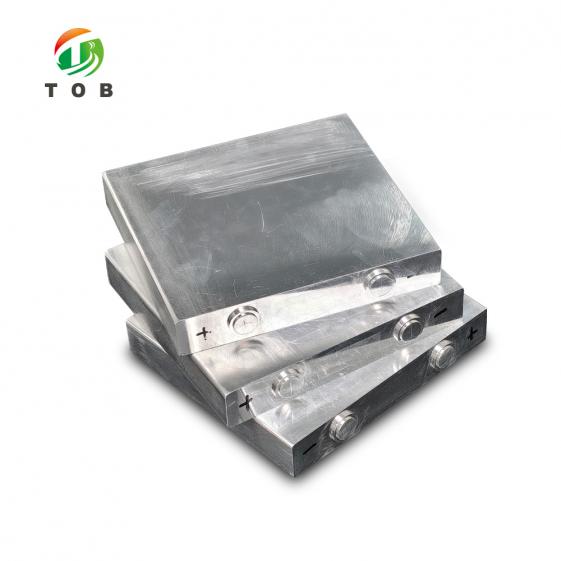

プレーンバージョン：端子パッドが2つのみ。把持、クランプ、溶接は行うが充填は一切行わないステーション用です。

すべてのモデルはベア（素地）の状態で提供されます。アルミニウムは機械加工そのまま、ベークライトは成形そのままの状態で、プレートに＋と－のマークが刻印されています。本体にはフィルムやラップなどの被覆がないため、グリッパーやセンサーが捉える表面は素材そのものです。図面をお送りいただければ、ご注文確定前にそれに基づいて材質、ポート、および端子のレイアウトを確認いたします。

アルミニウムとベークライトの選択

その選択は通常、好みではなく、ステーションによって行われます。ラインを歩いて、各ストップで何がモデルに接触するかを尋ねてください：挟み込むグリッパー、トッププレートを押すクランプ、端子を下方に押す溶接治具、ポートに着地するノズル。金属製ハードウェアを介して力を加えるステーションはどれも、アルミニウムボディを使用する方が適しています。なぜなら、その場合、モデルには治具が設計の基準とした質量と剛性が備わるからです。

ステーションが電気的に通電している場合（耐電圧試験、絶縁チェック、ワークピースを介した短絡を決して発生させてはならない溶接回路など）、ベークライトの方がより安全な選択肢です。フェノール樹脂は導電性がないため、治具に載っているモデルが、本来ブリッジされるはずのなかった2つの接点をブリッジすることはありません。また、グリッパーが実際のセルに合わせてサイズ設定されており、試運転のすべてのサイクルに質量を追加したくない場合に重要な、より軽量という利点もあります。

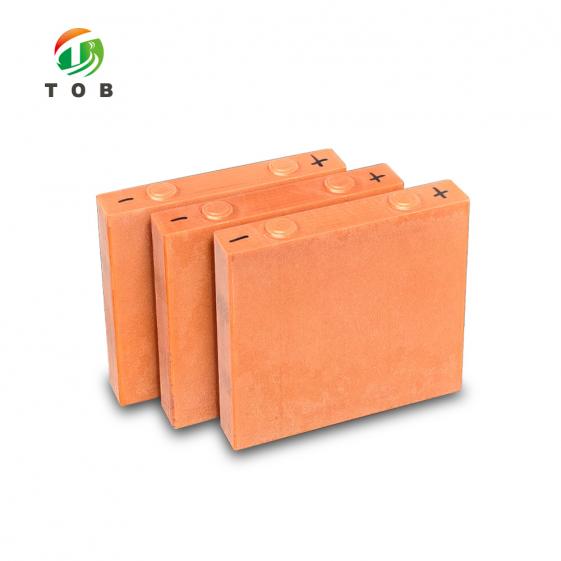

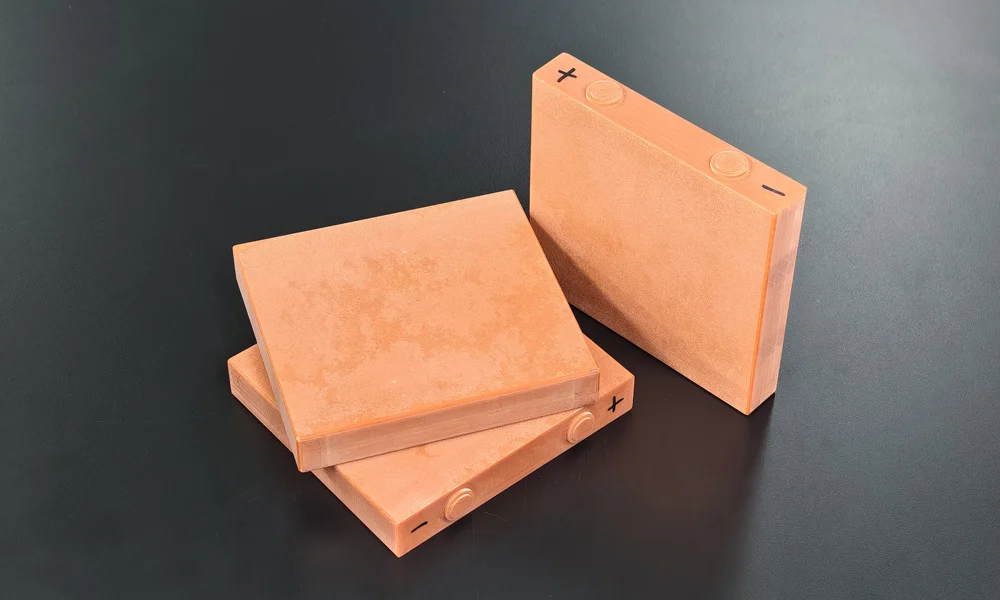

ベークライトのオプション：成形フェノール樹脂製トッププレートと成形ラウンド端子を備え、プレートには＋と－のマークが刻まれ、本体は未塗装のままとなっています。

両方の種類のステーションを持つラインでは、一度に選択する必要はありません。私たちが発送する試運転用セットのほとんどは混合されており、クランプおよび溶接ステーション用にはアルミニウムモデル、電気および検査ストップ用にはベークライトが使用されています。これらは同じ図面に基づいて製造されているため、マシンはどのストップでも同じ外形を認識し、変更されるのは材質のみです。

実物の細胞ではなくダミーで検証する理由

試運転は、機械がハンドリングする対象物を最も損傷しやすい段階です。速度が調整され、センサーが配置され、エンジニアが何かが引っかかる瞬間を注視しながら最初の数十サイクルが実行されます。その段階で生細胞を使用するということは、それらの引っかかりのすべてが、すでに電解液、化成サイクル、および廃棄経路にコストがかかっている細胞に起こることを意味します。

ダミーを使用することで、リスクを交換可能なものに移行できます。グリッパーが十分に開くか、開かないか；マガジンがその厚みを受け入れるか、ジャッジするか；ケース挿入ステーションが深さに達するか、途中で止まるか。これらはすべてジオメトリであり、ジオメトリこそがダミーが正確に再現するものです。ドライラン中に落とされたり、擦られたり、押しつぶされたりしたモデルは交換コストで済みますが、生細胞で同じことが起こると、バッチの損失、清掃、およびインシデントレポートが必要になります。

2番目の理由は再現性です。ダミーには状態がありません。前の工程のズレによって、異なる温度で、異なる充電状態で、あるいはわずかに異なる厚みを持ってステーションに到着することはありません。隙間を設定したりセンサーを調整したりしているとき、その一貫性こそが、変化の原因をワークピースではなく機械のせいだと特定できるようにしてくれるものです。

3番目はドキュメンテーションです。受入テストは、来年、2番目のラインで、別のエンジニアによって再現可能でなければなりません。図面を背景に持つダミーは固定された基準ですが、「いくつかの細胞をそれに通した」というのではそうではありません。寸法が紙面に記載されているモデルに対して機械が合格判定を受ける場合、どの細胞が使用されたかについての議論なしに、受入テストを繰り返すことができます。

ダミーが代わりにならないのは、プロセスの代行です。電解液がセパレータに浸透していること、化成カーブが正常に見えること、あるいは細胞が適切な等級に分類されることを示すことはできません。これらは化学であり、どのモデルも化学を持っていません。ダミーは、機械が本物の細胞を受け入れる機械的な準備ができていることを証明する機器として扱い、本物の細胞は電気化学がテスト対象となる段階のために取っておいてください。

主要なエンジニアリング特性

• 2つの素材、1つの図面。アルミニウム製モデルとベークライト製モデルは同じ寸法で製造されているため、両方を必要とするラインでも、その間でグリッパーを再学習させる必要はありません。
• 既製品のサイズではなく、お客様のセルフォーマットに合わせて製造されます。長さ、幅、厚さ、および特徴の位置は、お客様の図面または機械が構築されたフォーマットに基づいています。
• 充填ポートはオプションです。ポートは、充填またはノズル位置合わせステーションが位置決めしてシールするための表面を必要とする場所のみに機械加工されます。プレーンバージョンはトッププレートをシンプルに保ちます。
• 端子は図面に合わせてマークされ、配置されています。アルミニウムバージョンにはスタッド、ベークライトバージョンには成形された丸型端子があり、プレートに+と-がマークされているため、オペレーターは実行中に一目で極性を確認できます。
• 剥がすもののない、むき出しの表面。アルミニウムモデルでは機械加工されたトッププレートと端子面が露出しており、ベークライトモデルでは成形されたプレートが露出しています。グリッパーの下でシワになったり、エッジでスラリーをトラップしたりするフィルムはありません。
• 設計による交換可能性。試運転中に損傷したモデルは、修理対象ではなく消耗品です。これこそが、セルではなくモデルでドライランを実行する最大の理由です。

取り扱いと保管

1. ドライランの前

1. ステーションごとにモデルの数を数えます。セルを同時に保持するステーションごとに1つ、および破損したモデルによって運転が停止しないように作業台に予備を1つ用意します。
2. 機械が接触する表面を確認します。ポート仕様ではポートに障害物がないことを確認し、アルミ仕様では治具が座着する端面のエッジにバリがないか確認します。
3. セットが混在している場合は、ステーションごとに分類します。絶縁ステーションにアルミモデルを入れたり、その逆を行ったりすると、立ち上げ結果が機械の不具合のように見える原因となる致命的な間違いになります。
4. 最初のサイクルは減速して実行します。最初の一巡は干渉を見つけるためのものであり、スループットを証明するためのものではありません。

2. 保管と廃棄

• 納品時の箱に入れ、平らにしてラインから離れた場所に保管します。ドアのストッパーやペーパーウェイトとして使用されたモデルは、もはやそれが作られた図面を表していません。
• 運転後はトッププレートと端面を拭き取ります。端面の残留物は次回の立ち上げ時の治具の座着状態を変化させますが、これはまさにリファレンスモデルの存在意義とは正反対のものです。
• 衝撃を受けたモデルは廃棄します。角のへこみやスタッドの曲がりがあると、機械がその損傷に合わせて調整されてしまうため、モデルがない場合よりもリファレンスとして劣るものになってしまいます。

ドライランは通常、より長いシーケンスの前半部分です。モデルによって機械が動作を一通り行った後、手動式角形セルケース挿入機および角形電池電解液等圧注液機は、電解液が導入される前に、注液口付きモデルが真価を発揮する2つのステーションです。

技術FAQ

Q1: ダミーモデルを注液機に通して実行することはできますか？

その点については可能です。ポートバージョンを使用すると、ノズルが位置決めを行い、密着してシールするための表面が確保されます。これがドライランで検証しなければならない内容です。ただし、検証できないのは投与量です。このモデルは電解液を使用しないため、重量測定、流量校正、および濡れ性は、実際のースラリーを使用するか、ポンプ自体の校正ルーチンによって検証する必要があります。

Q2: 私のラインにはアルミニウムとベークライトのどちらが良いですか？

力がかかる方向に従ってください。クランプ、プレス、またはハードウェアを貫通して溶接するステーションにはアルミニウムが使用されます。これは、治具が剛性の金属ボディを中心に設計されているためです。通電しているステーションや、導電性のボディを接触させてはならないステーションにはベークライトが使用されます。1つの図面に基づいて作成された混合セットは、フルラインの通常の回答です。

Q3: サイズの見積りにはどのような情報が必要ですか？

図面が最適です。図面がない場合は、フォーマットの長さ、幅、厚さに加え、端子とポートの位置、およびグリッパーやクランプが接触するその他の部分の位置が必要です。すでに機械が存在する場合は、それが構築されたフォーマットは通常、受入文書に記載されています。

Q4: 機械のセンサーはダミーをセルとして読み取りますか？

機械式センサーのみです。有無、位置、厚さ、グリッパーセンサーは通常これを検知しますが、セル電圧、開回路電圧、または内部抵抗によってインターロックするものは検知しません。モデルには化学組成も電圧も存在しないためです。電圧信号なしではラインがサイクルを解放しない場合、そのステーションには本物のセルまたはダミーと並行するシミュレーターが必要です。

Q5: モデルはベア（未処理）ですか、それともコーティングされていますか？

ベアです。アルミニウムモデルは機械加工された状態で、ベークライトモデルは成形された状態でそのまま提供されます。何も包まれていないため、グリッパー、吸着パッド、またはセンサーが認識する表面は、モデルが作られている素材そのものです。完成したセルのように動作させるためにステーションでラッピングが必要な場合は、その旨をお知らせいただければ、別途お見積りいたします。

Q6: 試運転用にはいくつ注文すべきですか？

同時にセルを保持するステーションの数に、予備を1〜2個加えた数です。1つのモデルを手にした状態でステーション4でジャムが発生したラインは、モデルが取り出されるまで停止します。予備があれば稼働を続け、比較を正確に行うことができます。

図面またはフォーマットをお送りいただき、ステーションをお知らせいただければ、ドライランに適した素材とポートオプションのお見積りをご提示いたします。
