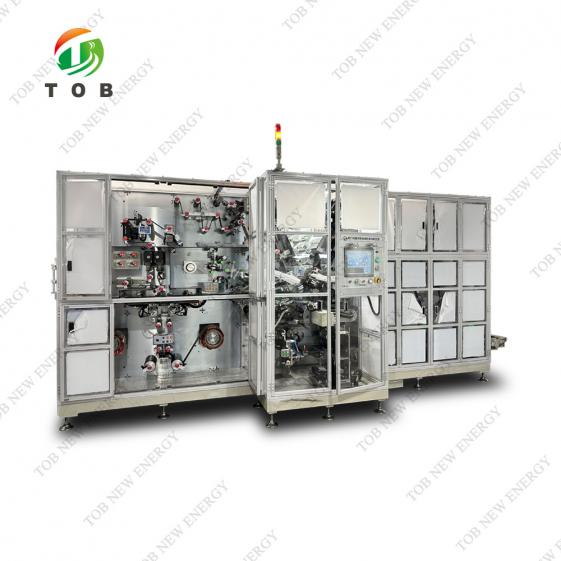

角柱セル用自動巻線機

このTOB-HEV220A角柱セル自動巻き取り機は、角柱セルの巻き取り工程で使用される全自動運転装置です。
  • ブランド:

    TOB NEW ENERGY
  • 商品番号。:

    TOB-HEV220A
  • 注文(moq):

    1
  • お支払い:

    L/C,T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

角柱セル用自動巻線機



仕様


このTOB-HEV220A角柱セル自動巻き取り機は、角柱セルの巻き取り工程で使用される全自動運転装置です。

この設備は、複数の巻き針と片側針引きの構造を採用しています。陽極、陰極、セパレータが自動的に巻き出され、電極が自動的に交換され、自動的に補正され、張力が自動的に検出・制御されます。電極はピンチロール駆動機構または爪送り機構によって巻き取り部に導入され、指定された工程要件に従ってセパレータとともに自動的に巻き取られます。巻き取りが完了すると、作業位置が自動的に変更され、セパレータが切断され、終端テープが貼り付けられます。完成したベアセルが自動的にアンロードされた後、完成したベアセルは、プリプレス、耐圧検出、コードスキャンを経て、自動的にトレイディスクに移され、アンロードマニピュレータによって外部ストラップに移されます。CCDオーバーハング検査結果、オペレータ情報、材料情報などのデータを自動的にスキャンしてバインドし、ローカルの工業用PCに保存します。


機器の全体寸法

  • 設備の全体寸法(L×W×H/mm):5800X2750X2850(排出装置は含まれず、具体的なサイズは設備の設計によります)。
  • ブランクマシンの全体寸法(L×W×H/mm):≤1400mm×1600mm×1700mm。
  • 外観色:インターナショナルウォームグレー1C。


巻線機容量:
  • 設備能力:≥9PPM/JR、電極長さ4500mm/JR、目標ライン速度≥3000mm/s(能力はバッテリーに応じて調整され、ライン速度は入ってくる材料の影響を受けます)
巻き取り機 製品優秀率:
  • 設備製品優秀率:≥99.5%(設備に起因する不良品のみ)。
巻き取り機 故障率 DT:
  • 設備故障率DT:≤2.0%(設備に起因する故障のみ)。
巻線機ベアリング:
  • 設備耐荷重:≤850kg/m2。


機器モジュールと機能要件

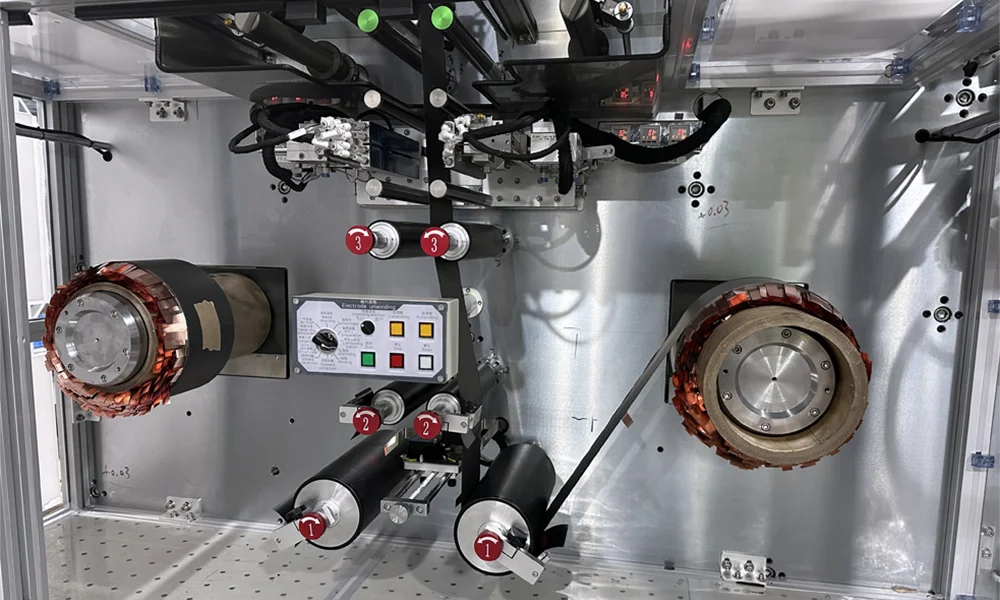

吊り下げ軸、自動巻き出し、自動ロール交換機構

  • 機能:ロール材料の固定、自動巻き出し、自動ロール交換の機能を実現します。電極材料の準備と通紙は、自動ロール交換カッターに手が入らないようにする必要があります。
  • 機構構成:陽極・陰極電極吊り軸2組、計4組、上下セパレータ吊り軸1組、計2組。巻き出し方向はタッチスクリーンで設定・切り替えでき、同じ機能を持つ吊り軸はボタン切り替えで有効にできます。
  • 要件:
    1. 吊り軸は機械的張力により荷重がかかり固定され、吊り軸にはスケールが装備されています(荷重後、材料の端部位置を調整しやすくするため)。
    2. 吊り軸には、積込み作業時の迅速な位置決めを容易にするため、位置決めブロックゲージまたはエッジ検出機構を備えるものとする。吊り軸近傍のガイドローラーには、手動給油時に材料エッジへの衝撃を回避するため、給油押圧ブロック/ローラー(手動操作、位置検出)を備えるものとする。同時に、材料推進時の慣性力の影響を考慮して、位置決めブロックゲージまたはエッジ検出機構を固定するものとする。
    3. 電極は自動交換可能です。自動交換時間は30秒以下です。手動モードでは、タッチスクリーン操作またはボタン操作でロールの自動交換が可能です。
    4. テールマークによる電極とセパレータの終端前自動検出機能があり、終端の非コーティング材料をチェックしたり、コイル径を計算してコイルの終端を判断することもできます(コイル径検出偏差≦± 1%)。
    5. 伸長状態における吊り軸の垂直度は0.3mm以下。
    6. 陽極と陰極の吊り下げ軸は6インチ、ダイヤフラムの吊り下げ軸は3インチです。
    7. 巻線針の両側の電極吊り軸を分離する方式が好ましく、上部電極の吊り軸の高さは≤1700mmでなければならない。
    8. すべての吊り下げ軸はタッチスクリーンで設定・切り替えが可能です。同じ材質の吊り下げ軸は、ボタン操作で手動で切り替えることができ、吊り下げ軸の機能に合わせて切り替えることができます。
    9. 電極吊り軸の最大耐荷重は≥ 300kg、自動巻き出し機構は電極の入側巻き取り径≤ 700mmの要件を満たすことができます。セパレータ吊り軸の最大耐荷重は≥ 100kg、入側ロール径≤ 350mmです。


機器の互換性とライン全体の適応要件



製品対応仕様:

装置は互換性があり、異なる部品間の互換性は治具またはいくつかの部品を交換することで実現できます。

材料

(ミリメートル)

厚さ

(μm)

蛇行した曲線

(mm/m)

波の端

(ミリメートル)

巻き取りエラー

(ミリメートル)

最大OD

(ミリメートル)

ローラー内径(mm)

述べる

陰極

(タブが含まれています)

100~200

60~280

≤2.0

≤±2.0

≤±2.0

700

152.4±0.5

厚さ差≤3μm

アノード

(タブが含まれています)

100~200

60~280

≤2.0

≤±2.0

≤±2.0

700

152.4±0.5

厚さ差≤3μm

セパレーター

100~190

10~30

≤0.5

≤±2.0

≤±1.0

400

76.2±0.5


エンドテープ

20~30

15~40

/

/

/

150

76.2±0.5



対応セル仕様:

範囲

厚さ(T/mm)

幅(W/mm)

高さ(タブを除く)(H/mm)

タブの高さ

(タブ-H)

述べる

8

60

80

10


マックス

25

150

190

25


裸コアの全高(mm):H + Tab-H ≤220。


プロセスおよび製品情報要件

アイテム

ユニット

スペック

述べる

電極の長さ精度要件

んん

10m±2.5mm


オーバーハング(S/A,A/C)アライメント

んん

≤±0.5


タブの脱臼

んん

±6

ブランキングCCD検出

陰極と陽極の切断バリ

µm

端面バリ:スーパーフィルムシート≤7µm


陰極・陽極電極の切断、粉落ち、結露防止箔

んん

≤0.2


タブの折りたたみ

/

タブの軽度折り曲げ率は5層を超えてはならず、単層折り曲げ度は1/3を超えてはならず、タブが損傷しない。


張力システム

グラム

電極張力の設定範囲:100〜1500g、セパレータ張力の設定範囲:80〜1000g、張力変動≦±5%;


カソードローレット加工

/

エンボス加工が必要で、圧力調整は0.02〜0.25Mpaです。


予圧

T

最大冷間圧力は2Tで、Hipot短絡検出なし



植物割り当てリソースの適応性

  • 機器は、プラントの既存の構成リソースに適合するものでなければなりません。原則として、機器に追加の構成は必要ありません。特別な構成が必要な場合は、協議の上、その旨を通知する必要があります。
  • プラント割り当てリソース:
  • 電源: 380 V+/- 10%、50HZ
  • 真空源:-90KPa、機器の真空パイプ入口の外径はΦ12mm
  • 圧縮ガス:0.50〜0.65MPa(BAK提供)、機器の圧縮空気入口の外径はΦ16mm
  • 気温: 23 ± 3 ℃
  • 湿度: 1% RH
  • 作業場の清潔さ:100000
  • 草丈:3.5m
  • 電力: 55KW


製品展示

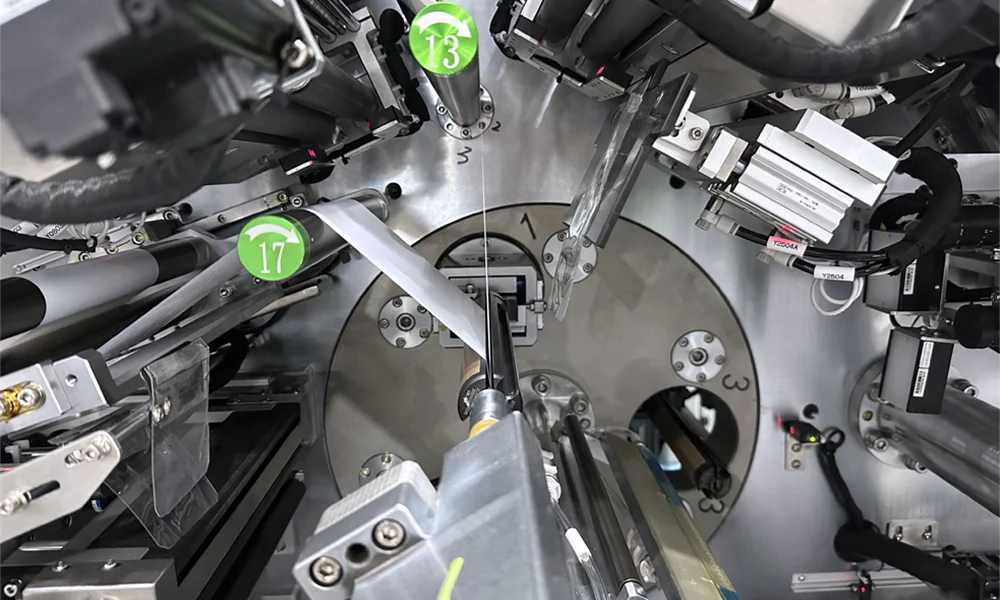

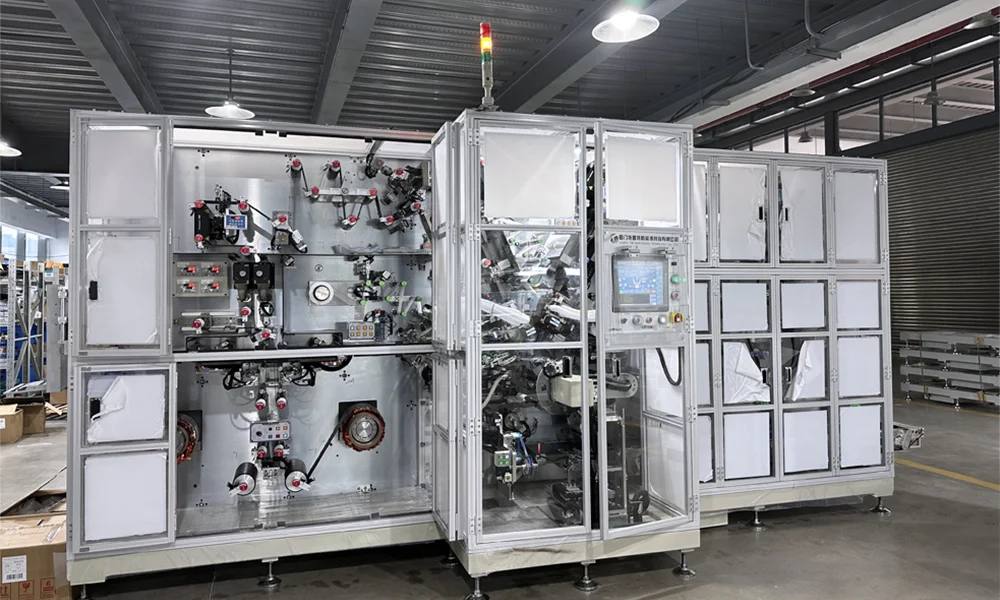

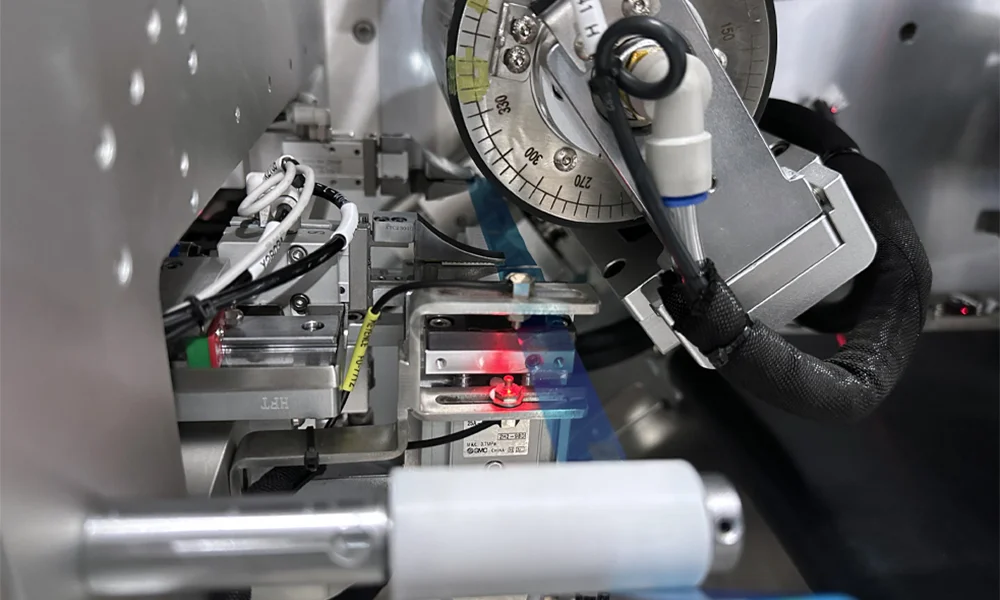

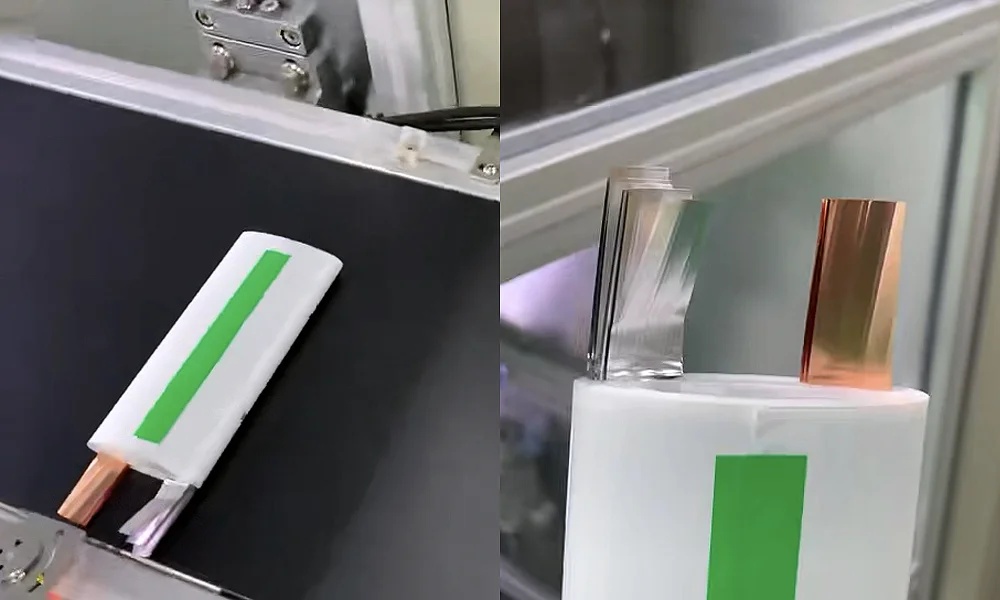

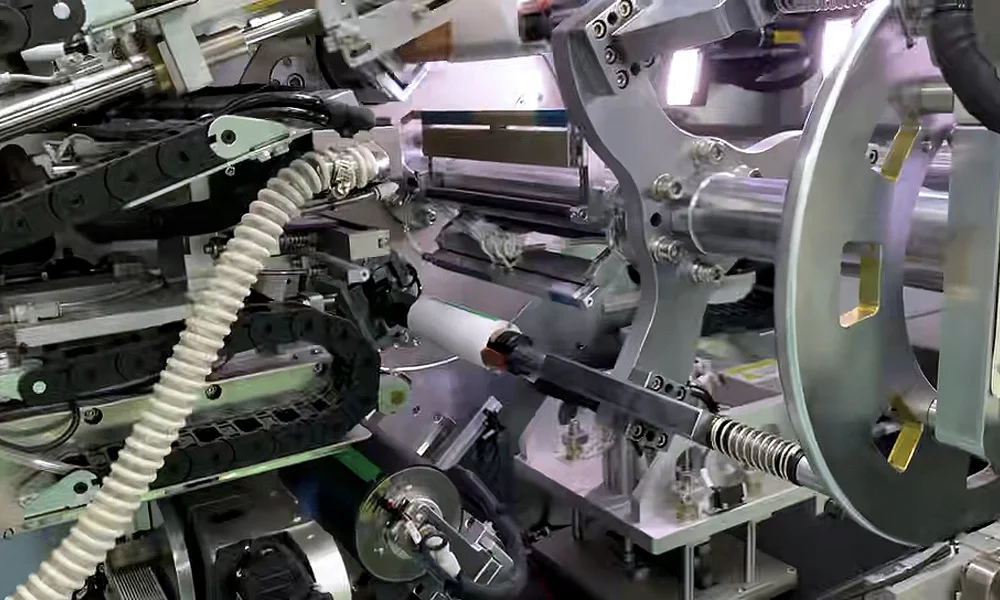

Auto Winding Machine for Prismatic Cell
Auto Winding Machine for Prismatic Cell
Auto Winding Machine for Prismatic Cell
Auto Winding Machine for Prismatic Cell
Auto Winding Machine for Prismatic Cell
Auto Winding Machine for Prismatic Cell
