特許 CN215612935U - 昇降式加熱・除湿ユニット

Oct 26,2026
登録実用新案 · CN215612935U · 有効
特許 CN215612935U - 昇降式加熱・除湿ユニット

コーティング機の作業場所に直接熱を供給すると同時に、空気中の水分を凝縮させてヒーターを乾燥状態に保ち錆を防ぐ、移動式・電動昇降式のユニットです。

完全な仕様書と図面: Google Patents上の CN215612935U

コーティング機の作業温度は快適性の問題ではありません。仕様書によると、温度はコーティング機の作業効率に大きな影響を与えるものであり、不十分な加熱はリチウム電池の製造材料を深刻に無駄にする可能性があるとされています。しかし、ウェブコーティングラインの加熱は部屋の暖房とは異なります。熱は、コーティングおよび乾燥プロセスから絶えず放出される湿った空気に阻まれることなく、適切な高さとタイミングで機械に到達しなければなりません。

2021年9月1日に出願された CN215612935U は、ラインの任意の場所に移動できる自立型ユニットでこの課題を解決します。その電動シリンダーが加熱フレームを作業高さまで下降させ、電熱管が稼働中のコーティング機を加熱し、クロスフローファンが水分凝縮プレートを通して湿った空気を引き込むため、発熱体が濡れたり、錆びたり、遊休状態になったりすることがありません。

特許情報

公開番号 CN215612935U
発明の名称(原語) 一种用于锂电池涂布机的可升降加热装置 (Liftable Heating & Dehumidifying Unit for Coaters)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利者 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY の登録法人
出願日 2021年9月1日
登録日 2022年1月25日
書類種別 実用新案(登録、種別コード U)
法的状態 有効
満了予定日 2031年9月1日
図面 6図面
このページのタイトルと用語について。上記の英訳タイトルは、TOB NEW ENERGYのエンジニアリングチームによって査読され、当社の機器ライン全体で使用されている用語に合わせて標準化されたものであり、機械翻訳ではありません。中国語の元のタイトルと特許請求の範囲が権威あるテキストです。このページとGoogle特許を比較する読者が文言の違いに気づくのは、まさにGoogle特許の公開記録が機械翻訳されているためです。このページの図面およびメカニズムの説明は、それらの翻訳ではなく、中国語の明細書および特許請求の範囲から作成されています。
特許の種類に関する注記。これは中国の実用新案特許であり、化学的組成やプロセスではなく、デバイスの機械的構造を保護するものです。実用新案の存続期間は10年であり、新規性と実用性が審査されます。したがって、以下に続くのは構造的な説明です。特許請求の範囲は装置を定義するものであり、明細書には測定された性能数値は公開されていません。TOBの製造機械のスループットや公差の数値は、この特許文書ではなく、当社の機器データシートに由来するものです。

この特許が解決する製造上の課題

塗布機は、接着剤、コーティング剤、インキなどの機能層を巻尺状の基材に塗布し、乾燥させてから巻き戻します。このプロセスには、2つの環境要因が立ちはだかります。1つ目は温度です。機械の稼働温度が低すぎると、塗布効率が低下し、材料が無駄になります。2つ目は水分です。機械周辺の湿った空気が、本来乾燥を行うべき加熱要素自体を侵食し、錆や早期故障につながります。特許は、それが修正する不具合を1行で述べています。塗布機の加熱効果が不十分であったことです。

メカニズムの仕組み

このユニットは、1つのシャーシに4つのサブアセンブリを重ね合わせています。伸縮装置(1)、加熱装置(2)、ファン装置(3)、および8つのキャスターホイールセット(4)であり、これらはすべてコントローラー(5)によって管理されます。

Overall structure of the liftable heating and dehumidifying unit

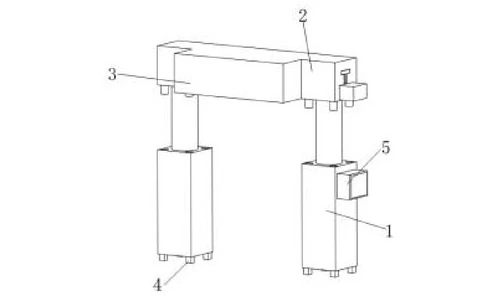

図1 - ユニットの全体構造

移動式で高さ調整可能なプラットフォーム

伸縮装置(1)は、上部に伸縮ロッド(102)を備えた電動シリンダー(101)であり、8つのキャスターホイールセット(4)の上に立っています。これにより、ユニットを塗布機まで移動させ、コントローラーの指令に従ってロッドが加熱フレームを必要な高さまで下降させます。キャスターホイールセットは、ネジ穴(402)を通してボルト留めされた接続フレーム(401)、回転接続ブロック(403)、ホイールフレーム(404)、および固定シャフト(405)とナット(407)でロックされたキャスターホイール(405)で構成されており、ローラーベアリングによってホイールが旋回できるようになっています。

Caster wheel set structure

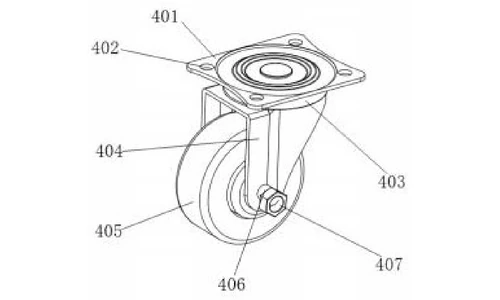

図6 - キャスターホイールセットの構造

昇降フレームの衝撃吸収

電動シリンダーの4つの角には、ダンピングポート(103)がダンピングスプリング(105)の上で動作する緩衝プレート(104)を保持しており、各プレートは上面にフェルトパッドが付いた円形のパネルです。加熱フレームの下面にある一致するダンピングブロック(202)(緩衝プレートと同じ直径のシリンダー)がこれらのパッドに着地するため、上昇したヒーターは強い衝撃を受けるのではなく、クッションで保護されます。

加熱装置

加熱装置(2)は、加熱フレーム (201)には電熱管 (209)が下端の中央部にあり、コントローラーに配線されている。フレームが作業位置まで下降すると、チューブが動作中に塗工機を加熱する。これは、仕様書において塗工機の作業効率を効果的に向上させるとされている機構である。

External structure of the heating device

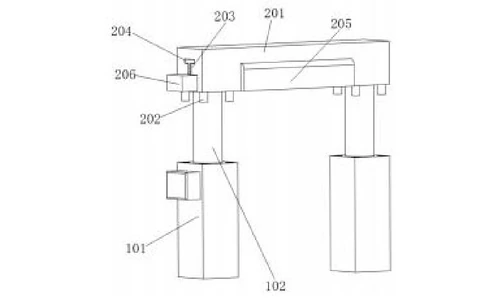

図2 - 加熱装置、外部構造

湿気凝縮空気回路

湿った空気が、加熱フレームの右側にある吸引口 (205)から引き込まれ、水分処理トラフ (203)の両側でフレームを通る空気通路 (207) に入る。 水分凝縮プレート (204)がトラフの中央に立っており、トラフとプレートはどちらもT字型で、隙間をもって嵌合している。ファン装置 (3) は、7字型のファンネルダクト (302) を備えたファンボックス (301) で構成され、そのモーター (303) が、ブレードフレーム (305) 上に円弧状のファンブレード (306) を支えるシャフト (304) を回転させ、シャフトの端部はファンボックス内のベアリングによって支持されており、高温多湿の空気を冷たい凝縮プレートの上に引き込む。プレート表面に水滴が形成され、乾燥した空気がファンネルダクトのもう一方の端から出て、加熱後に材料を冷却する。

Internal structure of the heating device showing the condensing plate and air passages

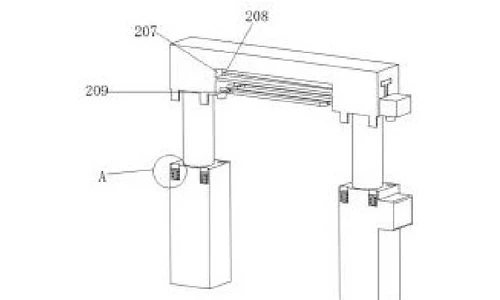

図3 - 加熱装置、内部構造
Detail at A of Figure 3

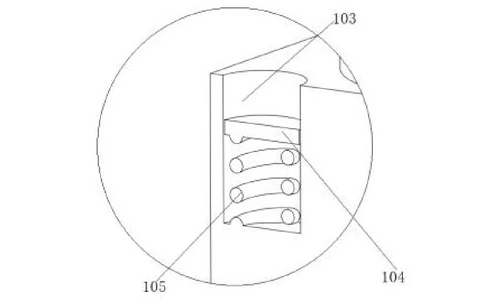

図4 - 図3のA部詳細
Fan assembly structure

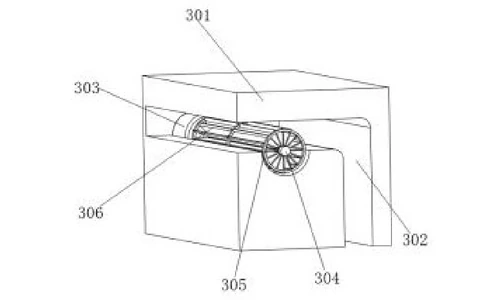

図5 - ファン組立構造

凝縮水排水

凝縮プレート上の水滴は自然にその下の集水トラフ (208)(傾斜した円弧状プレート)に落下し、その外端を通って水タンク (206)。回収された湿気は、空気中に戻されるのではなく機械の外へ排出されるため、電熱管が乾燥した状態に保たれ、錆びを防ぎ、長寿命化を実現します。

主張されているメリット

メリット 担当機構
コーター稼働中のオンデマンド加熱 下降した加熱フレーム上の電熱管
コーティング機の効率向上 必要な高さの機械位置へ熱を供給
湿気や錆から保護されたヒーター 結露板上に空気を送り込むクロスフローファン
作業エリアから除去されたドレン 水タンクへ排水する傾斜した集水トラフ
簡単な位置変更と高さ設定 8個のキャスターホイールセットと電動シリンダーリフト
ヒーターの振動のない昇降 ダンピングスプリング、緩衝板、制振ブロック

コーター周辺の固定式加熱方式との比較

コーティング工程には、コーティング効率を低下させ材料を無駄にする過冷却と、装置を侵食して錆を発生させる湿った空気という2つの環境的要因が立ちはだかります。固定式ヒーターでは、適切な位置でそのどちらも解決できません。

寸法 従来のアプローチ この特許設計
位置決め 設定された位置と高さに固定されたヒーター 電動シリンダーリフトを備えた8つのキャスターセット上の移動式ユニット
水分 湿った空気がヒーターと機械を錆びさせる クロスフローファンが水分凝縮プレート上に空気を引き込み、凝縮水がタンクに排出される
昇降 手動または振動しやすいリフト ダンピングスプリング、緩衝プレート、ダンピングブロックが昇降時の衝撃を吸収する

この技術が現在使用されている場所

この特許は、TOBの塗工機の背後にある移動式の加熱および除湿サポートをカバーしています。それが保護する組み合わせ(電動リフト、現場での放射熱、および結露による水分除去)は、当社のコーティングラインが塗工ヘッドおよび乾燥セクションの周囲で安定した熱環境を維持する方法です。

関連機器のお問い合わせ: 見積もりを依頼する

よくある質問

特許 CN215612935Uは何をカバーしていますか?

リチウム電池塗工機用の昇降式加熱・除湿ユニットをカバーしています。8つのキャスターホイールセットの上に立設された電動シリンダーとロッドを備えた伸縮装置、電熱管を搭載した加熱フレーム、および湿った空気を水分凝縮プレート上に引き込むファン装置を備え、凝縮水は水タンクに排出されます。

塗工機に独立した加熱ユニットが必要な理由は何ですか?

仕様書によると、温度は塗工機の作業効率に大きな影響を与え、不十分な加熱はリチウム電池の生産材料を深刻に無駄にする可能性があるとされています。このユニットは、機械の稼働中に必要な位置と高さで塗工機に熱を供給します。

ユニットはどのように空気から水分を除去しますか?

クロスフローファンが吸引口と空気通路を通して湿った空気を水分処理トラップに引き込み、そこで冷たいT字型の凝縮プレートに出会います。プレート表面に水滴が凝縮し、乾燥した空気がファン ダクトのもう一方の端から出ていき、水滴は水タンクに排水される収集トラップに落ちます。

そもそもなぜ加熱位置で水分を除去するのですか?

作業中の空気中の水分が電熱管に到達し、錆や早期故障の原因となるためです。空気から水分を凝縮して除去することで、発熱体を乾燥状態に保ち、寿命を延ばし、処理される材料を保護します。

加熱フレームはどのように昇降しますか?

コントローラーが電動シリンダーを起動し、その伸縮ロッドが加熱フレームを指定の高さまで下げます。スプリング付き緩衝プレートとフェルトパッドを備えたダンピングポートが、加熱フレーム下のダンピングブロックと組み合わせて動きを緩衝し、ユニットは8つのキャスターホイールセットで再配置されます。

特許 CN215612935Uはまだ有効ですか?

はい。有効であり、2021年9月1日に出願され、2022年1月25日に登録され、予想される満了日は2031年9月1日です。

完全な仕様書と図面: Google Patents の CN215612935U
