特許 CN215656472U - 詰まり防止フィーダー付きソーター

Oct 27,2026
登録実用新案 · CN215656472U · 有効
特許 CN215656472U - 詰まり防止フィーダー付き選別機

完成した円筒形セルは、詰まり防止プレートとホイール式フィーラーを介して詰まりなく供給され、内部抵抗によって等級分けされた後、エアシリンダーによって適切な等級ビンへと押し出されます。

完全な明細書および図面:Google Patents 上の CN215656472U

円筒形バッテリーは生産ラインを離れた後、品質等級ごとに選別され、個別に回収される必要があります。CN215656472U の明細書では、従来方式の欠点について率直に次のように述べられています。選別時にバッテリーの詰まりが発生しやすく、これが選別の不良率を押し上げていた。供給段階で詰まりが生じると、後工程で正確に等級分けを行うことは一切できなくなります。

この特許は、詰まりが発生する箇所である供給部そのものに解決策を講じています。2枚の詰まり防止プレートとモーター駆動のホイール式フィーラーによって単純なホッパーが制御された詰まりのないフィーダーへと変わり、内部抵抗検出器がコンベアに入る前に各セルを等級分けし、4つのエアシリンダーが各セルを該当する等級のビンへと振り分けます。

特許情報

公開番号 CN215656472U
出願番号 CN202122170781.7U
名称(原文) 一种带有防堵装置的电池分选机(詰まり防止装置付きバッテリー選別機)
発明者 Huang Zhengyao (Dany Huang);Chen Lucai (Tobey Chen)
現在の譲受人 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY の登録法人
出願日 2021年9月9日
登録日 2022年1月28日
文献種別 実用新案(種別コード U)
法的状況 有効
満了予定日 2031年9月9日
図面 6図
公式記録 Google Patents 上の CN215656472U
権利帰属。 TOB NEW ENERGYはこの登録実用新案を保有しています。同社の中国における登録法人名義(ページソースおよび構造化データに記載)で出願され、Dany Huang(黄政尭)およびTobey Chenによって共同発明されました。
このページのタイトルと用語について。 上記の英訳タイトルは、TOB NEW ENERGYのエンジニアリングチームが弊社の設備ライン全体で使用されている用語に標準化して人間が確認したものであり、機械翻訳ではありません。中国語の原タイトルと特許請求の範囲が正式なテキストです。このページとGoogle特許(Google Patents)を比較する読者は、まさに公開記録が機械翻訳されているために、文言の違いに気づくかもしれません。特に、この特許の機械翻訳された記録では、中国語のソーターを「セパレーター」と訳していますが、このページでは選別機 / ソーターを使用しています。このページの図面および機構の説明は、その翻訳からではなく、中国語の明細書および特許請求の範囲から作成されています。
特許の種類に関する注記。 これは中国の実用新案特許であり、化学組成やプロセスではなく、装置の機械的構造を保護するものです。実用新案の存続期間は10年であり、新規性と実用的適用性が審査されます。したがって、以下に続くのは構造上の説明です。特許請求の範囲は装置を定義するものであり、明細書には測定された性能数値や内部抵抗の閾値は公開されていません。TOBの生産機のあらゆる等級分けやスループットの数値は、この特許文書からではなく、当社の設備データシートに由来するものです。

この特許が解決する生産上の課題

供給時の詰まりが選別ラインを停止させます。処理された円筒形セルは、異なる品質グレードに選別され、グレードごとに回収・保管されなければなりません。従来の選別では、セルが供給段階で詰まり、明細書にはこれが選別不良率を高めると記載されています。確実な供給ができないソーターは、確実な等級分けができません。

ルーティングの前に等級分けを行わなければなりません。各セルを適切なビンに振り分けるためには、まず機械がそのセルについて把握していなければなりません。この設計では、セルがフィーダーからコンベアに移動する際に内部抵抗を測定し、その時点で初めてセルがどのビンに属するかを決定します。

電池を詰まらせずにどのように選別するか、すなわち生産効率と合格率をいかに高めるかが、この特許が解決しようとする技術的課題です。

機構の仕組み

機械は4本のベースフット上の本体を中心に配置されており、左側に目詰まり防止フィーダー、中央に選別・搬送ライン、上部に収納ビンが配置されています。図1〜5は構造図、側面図、背面図、等角図、上面図を示し、図6は詳細Aを拡大したものです。

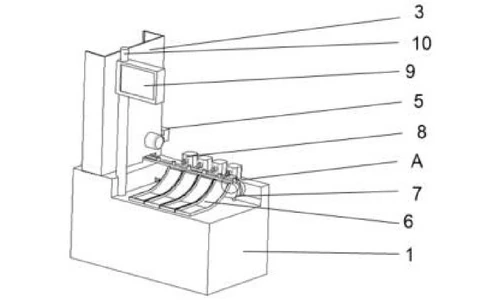

CN215656472U Figure 1 - structural view of the sorting machine
図1 - 構造図

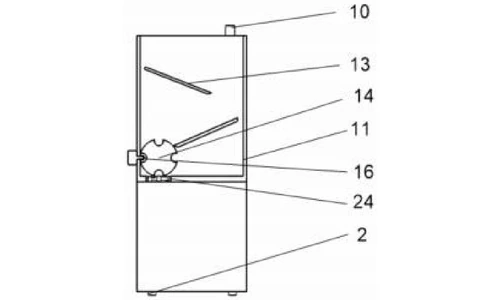

CN215656472U Figure 2 - side view
図2 - 側面図

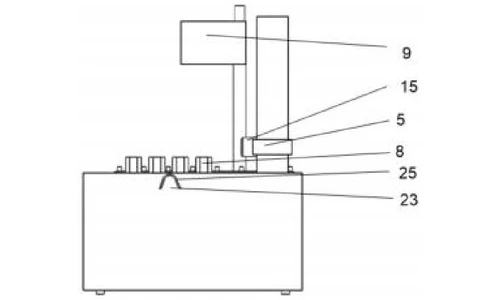

CN215656472U Figure 3 - rear view
図3 - 背面図

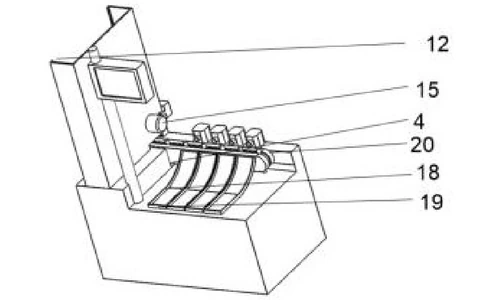

CN215656472U Figure 4 - isometric view
図4 - 等角図

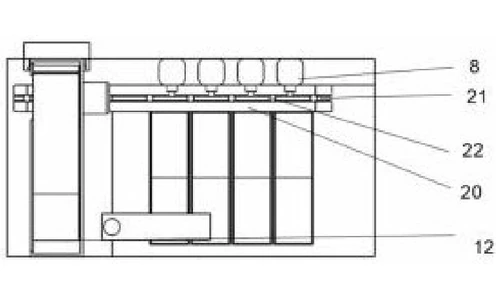

CN215656472U Figure 5 - top view
図5 - 上面図

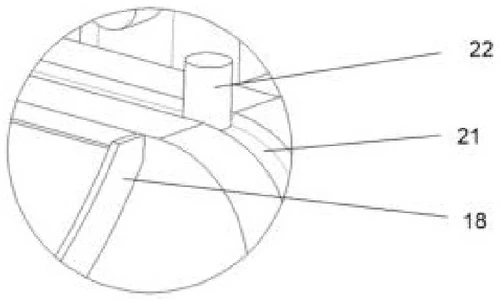

CN215656472U Figure 6 - enlarged view of detail A
図6 - 詳細Aの拡大図

目詰まり防止供給ホッパー

目詰まり防止ホッパーは、本体の左側にねじ止めされており、その下方の本体には第1の溝があります。その左壁は透明ガラスになっており、オペレーターが供給状態を確認できるようになっています。上部の供給口は、ホッパー内にねじ固定された2つの目詰まり防止プレートにつながっており、セルの塊を分散させます。プレートの下にはホイール式フィラーが配置されており、その中心軸はホッパーの外側に取り付けられた第1モーターと同心になっています。フィラーはセルを1つずつ計量して第1のスルーホールホッパーの底面にある。仕様では、2つのアンチクロギングプレートとホイール式フィラーのこの組み合わせによって電池の詰まりが防止されるとしている。

移送ポイントでの内部抵抗の階級分け

ホッパーの裏側にある内部抵抗検出器には、ホッパーのスルーホールと同心状に配置された内部抵抗プローブが備わっている。各セルがフィーダーから出て搬送装置に載せられる前に、プローブがその内部抵抗を測定する。測定結果は本体の固定ロッドに配置され、上部にコントローラーが搭載された表示灯によって分類および記憶される。

搬送、間隔調整、および仕分け

搬送装置には、本体にネジ止めされたブラケットと、ブラケットの中央にある輸送装置および半楕円ベルトがある。仕切り板がベルトを通過してブラケットに固定されており、移動する電池の間隔を保つ。ブラケットは駆動される第2モーター(本体の第3貫通孔に収納)を備える。搬送装置の後側には4つのエアシリンダが立設されている。ベルトが各電池を保管エリアの横へ運ぶと、該当する等級のシリンダが電池を対応する電池保管装置へと押し出す。この保管装置の尾部は搬送高さと水平になっている。各保管装置の側面には固定バッフル板があり、前面には着脱式フロントバッフル板が設けられているため、選別済みの電池で満杯になった容器を簡単に開けて空にすることができる。

公開されている動作順序:コントローラでパラメータを設定する。電池を詰まり防止ホッパーに投入する。電池が詰まり防止板を通過してホイール式フィラーに入る。搬送装置に載せる前に、内部抵抗検出器が各電池を測定・分類し、その等級をコントローラに保存する。ベルトが電池を搬送する際、4つのエアシリンダが各電池を測定された内部抵抗等級の保管装置へと押し出す。

主張されるメリット

メリット 対応するメカニズム
供給中の電池の詰まりがない 第1の貫通孔を介してホイール型フィラー計量セルと組み合わされた2つの詰まり防止プレート
ルーティング前の自動等級分け ホッパーの貫通孔に合わせられた内部抵抗プローブ、コントローラーによって保存される結果
整然とした搬送と正確な仕分け 仕切り板付きの半楕円形ベルト、第2モーターによって駆動;4つのエアシリンダーがセルをクラス別に振り分ける
選別されたセルの容易な取り出し 固定式のサイドバッフルと取り外し可能なフロントバッフルを備えたバッテリー保管装置

従来のセル選別フィーダーとの比較

従来の選別では、供給段階でセルが詰まり、仕様上、選別不良率が上昇するとされています。確実な供給ができないソーターは確実な等級分けができないため、この特許は供給部から始まります。

寸法 従来のアプローチ この特許の設計
供給 ホッパーでセルが詰まり、不良率が上昇する ホイール式のフィラーを備えた2枚の目詰まり防止プレートが、ホッパーを通してセルを計量する
等級分け 供給ラインの外で等級分けの判定が行われる ホッパーの貫通穴に位置合わせされた内部抵抗プローブが、ルーティングの前に等級分けを行う
仕分け収納 順不同の搬送と手動による仕分け収納 仕切り付きベルトがセルを順番に搬送し、エアシリンダーが各等級をそれぞれのビンに押し出す

この技術が現在使用されている場所

CN215656472Uは、TOBのバッテリー選別機器の目詰まり防止供給および内部抵抗等級分けアーキテクチャをカバーしています。これは、梱包やさらなる処理の前に、完成した円筒形セルを品質等級に分離するステーションです。

関連機器のお問い合わせ: 見積もりをリクエスト

よくある質問

特許 CN215656472U の対象範囲は何ですか?

詰まり防止フィーダーを備えた電池選別機を対象としています。完成した円筒形セルは、2つの詰まり防止プレートとモーター駆動のホイール式フィラーを備えたネジ留め式のホッパーに投入され、各セルは搬送装置に入る前に内部抵抗検出器によって等級分けされ、4つのエアシリンダーが対応する等級の電池保管装置にセルを押し込みます。

この特許はセパレーターに関するものですか?

いいえ。中国語の元のタイトルは電池選別機であり、デバイスは完成した円筒形セルを内部抵抗に基づいて選別します。「セパレーター」という単語が表示されるのは、Google Patents の機械翻訳された記録が中国語の選別機の単語を誤訳しているためであり、この特許はセパレーターフィルムとは何の関係もありません。

フィーダーはどのようにして電池の詰まりを防ぎますか?

給餌穴の下に2つの詰まり防止プレートが固定されており、その下でホイール式フィラーが、シャフトがフィラーの中心軸と同心である第1モーターによって駆動されます。プレートがセルの塊をほぐし、フィラーが第1貫通穴に向かってセルを1つずつ計量するため、送り詰まりが発生しません。

電池はどのように等級分けされますか?

ホッパーの背後にある内部抵抗検出器には、ホッパーの貫通穴と同心円状に配置されたプローブがあります。各セルが移送ポイントを通過し、搬送装置に載せる前に、プローブがその内部抵抗を測定し、コントローラーが結果を分類して保存します。

機械はどのようにしてセルを正しいビンにルーティングしますか?

搬送ブラケットは本体にネジ固定されており、セルを一定の間隔に保つための仕切板がブラケットに固定された半楕円形ベルトを担持しています。本体の貫通穴にある第2モーターがベルトを駆動し、背面にある4つのエアシリンダーが各セルを記憶されたクラスの保管装置に押し込みます。各保管装置には、簡単に空にできるように取り外し可能な前部バッフルがあります。

特許 CN215656472U は現在も有効ですか?

はい。有効であり、2021年9月9日に出願され、2021年9月9日に有効期限が切れる予定です。

完全な仕様書と図面: Google Patents での CN215656472U
