特許 CN215696773U - 三本ロール電極カレンダー

Oct 28,2026
登録実用新案 · CN215696773U · 有効
特許 CN215696773U - 三本ロール電極カレンダー

三角形に配置された3つのプレスロール、連続的なブラシおよびフィルターロールのクリーニング、そしてカレンダーと同期した接着剤始動巻き取り - TOBローラープレスの背後にある構造的に安定した電極圧延の特許です。

完全な仕様書と図面: Google PatentsのCN215696773U

ロールプレス加工は、リチウム電池電極シートの製造において欠かせない工程です。しかし、 CN215696773Uの仕様書では、その問題点について率直に述べています。当時使用されていた電極シート用ローラープレスは多くの場合、 構造的に不安定であり、圧延中にプレスが不安定になると、 電極シートを損傷し、原材料を無駄にしてしまいます。この特許では、単ニップ機に追加の補強を加えるのではなく、ロールセット自体の幾何学形状を変更しています。

CN215696773Uは、2021年9月2日に出願され、2022年2月1日に登録されたもので、 3つのプレスロールを三角形に配置しています。ワークベンチ上の2つの下ロールと、その上方の昇降可能なカレンダーカバーに支持された第3のロールから構成されます。その三角形の周囲には、ロール表面のクリーニング、同期巻き取り、およびパスの両端における一致した高さ制限が追加されており、電極が平坦かつ清潔に、安定した張力の下で圧延されるようになっています。

特許情報

公開番号 CN215696773U
名称(原題) 一种结构稳定的锂电池极片辊压机 (三本ロール電極カレンダー)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利者 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGYの登録法人
出願日 2021年9月2日
登録日 2022年2月1日
文書種類 実用新案(コードU)
法的状態 有効
満了予定日 2031年9月1日
図面 図6点
公式記録 Google Patents - CN215696773U
このページのタイトルと用語について。 上記の英訳は、TOB NEW ENERGYのエンジニアリングチームによる人間が確認した翻訳であり、弊社の設備ライン全体で使用されている用語に標準化されています。機械翻訳ではありません。中国語の元のタイトルと特許請求の範囲が正典となります。このページをGoogle特許と比較する読者が表現の違いに気づくのは、まさに公開されている記録が機械翻訳されているためです。このページの図面とメカニズムの説明は、それらの翻訳ではなく、中国語の明細書および特許請求の範囲から作成されています。
特許の種類に関する注記。 これは中国の実用新案特許であり、化学配合やプロセスではなく、デバイスの機械的構造を保護するものです。実用新案の存続期間は10年であり、新規性と実用性が審査されます。したがって、以下は構造的な説明です。特許請求の範囲は装置を定義するものであり、明細書には測定された性能数値は公開されていません。TOBの製造機械のスループットや公差の数値は、この特許文書からではなく、弊社の機器データシートから得たものです。
この特許の保有者。 CN215696773Uは、TOB NEW ENERGYが保有し、登録法人であるXIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.の名義で出願された、登録済みの中国の実用新案です。公開記録に記載されている2人の発明者(Dany Huang(Huang Zhengyao)およびTobey Chen(Chen Lucai))はいずれも、TOBエンジニアリングチームのメンバーです。

この特許が解決する製造上の課題

不安定な構造が電極を損傷する。 電極シートの製造プロセスにおいて、カレンダー加工(ロールプレス)は不可欠です。従来のプレス機では、機械構造が不安定なため、ロール加工中に電極シートがズレたり歪んだりして、シートが損傷し、原材料が無駄になっていました。

1つのニップでは許容誤差の余裕がありません。 従来の2本ロールプレス機は、上下1本ずつのロールの間にある1つのニップで電極を挟み込みます。この特許では、電極を2本の下ロールで挟み、上から3本目のロールで押さえることで、荷重を三角形の幾何学形状に分散させ、全パスを通じて安定した状態を保ちます。

汚染とテンションもロール加工の欠陥です。 ロール面に付着した異物が電極に押し付けられることがあり、また、ロール加工と巻き取りの間でテンションが不均一になると、完成したウェブが伸びたり破れたりすることがあります。この特許では、これらを別個の付属品としてではなく、同一の機械設計上の問題の一部として扱っています。

メカニズムの仕組み

CN215696773U Figure 1 - overall structure of the calender

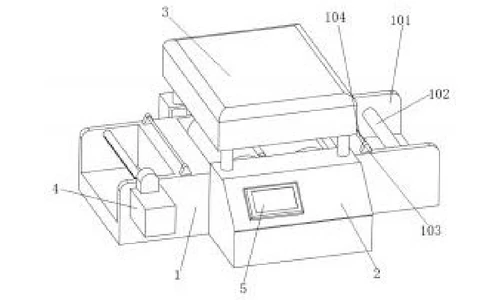

図1 - カレンダーの全体構造。出所:CN215696773U公式出版物(パブリックドメイン)。

三角形の3本ロール形状(請求項1および4)

作業台の中央には転造溝が設けられています。その内部には、第1ロール軸上の第1プレスロールと第2ロール軸上の第2プレスロールが下側の一対を形成しています。作業台の上のカレンダーカバーには、第3ロール軸と第3プレスロールを収容するカバー空洞が含まれています。第3プレスロールは2つの下側プレスロールと協働して三角形の圧延構造を形成します。電極ウェブは2つの下側ロールに沿って導かれ、一方、閉じられたトップロールが上方から押圧します。明細書によれば、この三角形の配置により圧延プロセスがより安定し、圧延の均一性が向上します。

CN215696773U Figure 2 - internal structure of the rolling motor housing

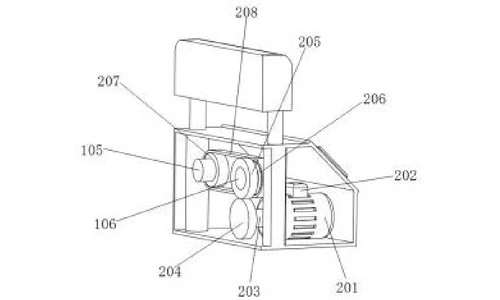

図2 - 圧延モーターハウジングの内部構造。出所:CN215696773U公式公報(パブリックドメイン)。

同期ロール駆動(請求項2)

作業台の前面にある圧延モーターボックスの内部では、圧延モーターが第1ギアを駆動し、それが第2ギアと噛み合ってから、第1ロール軸に固定された第3ギアと噛み合います。圧延駆動ベルトが第3ギアを、第2ロール軸に固定された第4ギアに結合しています。このギア噛み合わせとベルト伝動の連鎖により、両方の下側プレスロールが完全に同じ回転速度を維持し、明細書によればこれにより圧延効果が向上します。

CN215696773U Figure 3 - first cross-sectional view of the calender

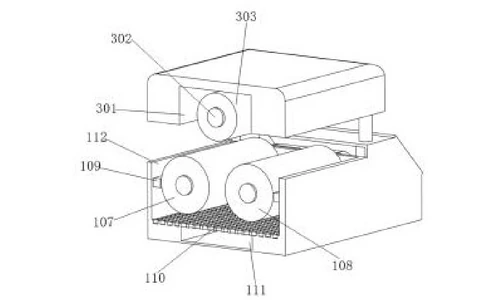

図3 - カレンダーの第1断面図。出所:CN215696773U公式公報(パブリックドメイン)。

連続ロール表面清掃(請求項3および5)

2つの圧延ブラシは転写溝の内壁に固定され、第1および第2のプレスロールと協働して、回転しながらロール表面の残留物を拭き取る。溝の下方には、有孔のフィルタープレートがあり、ほぐれた異物を下の不純物回収トラフに落下させる。モーターボックスの反対側にある保護ボックスには、トラフを通じて開口する不純物回収口が設けられており、清掃された残留物はニップに再び侵入することなく、回収されて外部に排出される。

CN215696773U Figure 4 - internal structure of the protection box

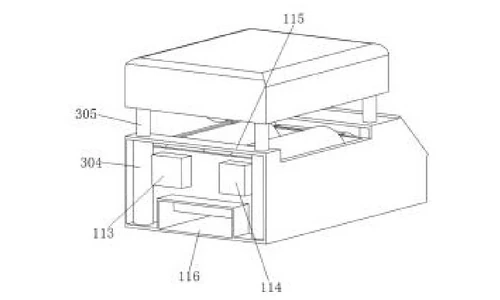

図4 - 保護ボックスの内部構造。出所:CN215696773U公式公報(パブリックドメイン)。

電動シリンダー付き昇降式カレンダーカバー(請求項6)

カレンダーカバーの下にある4本の伸縮シャフトは、保護ボックスおよびローリングモーターボックス内に収容され、コントローラーに配線された電動シリンダーによって駆動される。シリンダーは、第3プレスロールを含むカバー全体を昇降させるため、ロール間への電極ウェブの装填が迅速かつ便利に行える。両方の下部ロールシャフトにあるシャフトシールがジャーナルを保護する。

CN215696773U Figure 5 - internal mechanism of the take-up motor box

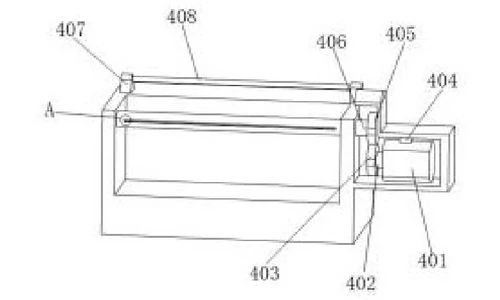

図5 - 巻取モーターボックスの内部機構。出所:CN215696773U公式公報(パブリックドメイン)。

同期式接着剤付着式巻取(請求項7および8)

作業台の左端にある巻取モーターボックスが、第5および第6のギア対を介して巻取シャフトを駆動する。巻取モーターはカレンダーモーターと同じコントローラーに配線されているため、巻取速度が圧延速度に追従し、圧延された電極が引っ張られたり引き延ばされたりすることがない。巻取シャフト上のクランプ溝には接着剤が塗布されており、ウェブの先端がしっかりと固定されて、均一できれいな巻き取りが可能になる。

CN215696773U Figure 6 - partial enlarged view of detail A in Figure 5

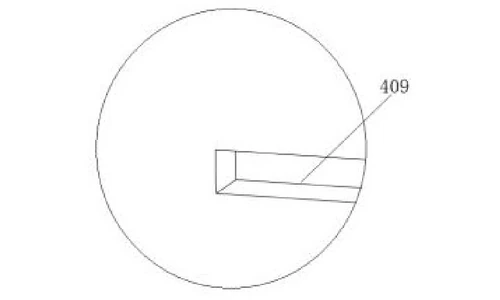

図6 - 図5の詳細Aの部分拡大図。出所:CN215696773U公式公報(パブリックドメイン)。

供給部および巻取部における高さ制限(請求項1、7および8)

作業台の右端にある供給トラフには、供給シャフトと供給高さ制限ロッドが保持されており、対応する巻取高さ制限ロッドが巻取側にまったく同じ高さで配置されている。どちらのロッドも、研磨されためっき鋼で作られている。電極は供給ロッドに掛けられ、ロールを通過してから巻取ロッドに掛けられるため、圧延前後で水平状態が維持され、圧延の安定性がさらに向上する。

特許請求される利点

利点 対応する機構
ウェブ全体にわたる均一性が向上した安定した圧延 三角3本ロール配置(2本の下部ロール上のカレンダーカバー内の第3プレスロール)
両下部ロールにおける等しい表面速度 ローリングモーターからのギアトレーンとベルト駆動
製造中、ロール表面に残留物がない状態を維持 保護ボックスに排出する圧延ブラシ、有孔フィルタープレート、および不純物回収トラフ
ロール間へのウェブの迅速かつ安全な装填 4本の伸縮シャフトでカレンダーカバーを持ち上げる電動シリンダー
圧延された電極の巻き取り中の伸びによる損傷なし カレンダーモーターと同期した巻取モーター、巻取シャフト上の接着剤塗布済みクランプ溝
ニップ前後の水平なウェブ移動 送り出し側と巻き取り側に配置された一対の研磨スチール製高さ制限ロッド

2ロール電極カレンダーとの比較

明細書では、従来使用されていたプレス機では機械構造が不安定なため、圧延中に 電極シートがずれたり変形したりしてシートが損傷し、原材料の無駄につながると指摘されています。これに対する解決策は 幾何学的なアプローチ、すなわち3本のプレスロールを三角形に配置することです。

比較項目 従来の手法 本特許の設計
構造 2ロールプレス機(負荷時にずれが生じやすい) カレンダーカバー内に3本目のロールを配置した三角形の3ロール構造
ロールの洗浄 製造中に残留物が蓄積する 回転ブラシ、多孔フィルタープレート、不純物受け皿による連続洗浄
巻き取り 巻き取り時の張力(伸び)により圧延された電極が損傷する カレンダーモーターと同期した巻き取りモーターおよび接着剤固定式クランプ溝

現在この技術が活用されている分野

本特許は、TOBの製造ラインにおける三角ロール式電極カレンダーの機械構造を対象としています。 2本の下部ロールと1本の上部押さえロールを三角形に配置し、洗浄ブラシと同期巻き取り機構を備えたこの幾何学構造により、 当社のカレンダー装置は電極の圧延を安定的かつ清潔、均一に維持します。

関連装置のお問い合わせ:お見積もり依頼

よくある質問

特許 CN215696773U はどのような技術を対象としていますか?

昇降式カレンダーカバー内の第3のプレスロールと作業台上の2本の下部プレスロールを三角形に配置したリチウム電池電極ローラープレス(カレンダー)を対象としており、ギア・ベルト駆動、ブラシとフィルターによるロール洗浄機構、およびカレンダー速度と同期する接着剤固定式の巻き取り機構を備えています。

なぜ3本のプレスロールを三角形に配置するのですか?

2本のロール間の単一ニップに頼るのではなく、2本の下部ロールと1本の上部押さえロールを三角形に配置することで、上部ロールが均一に押し下げながら電極を安定した圧延形状に保持できるためです。明細書では、この三角形の圧延構造によって圧延プロセスがより安定し、圧延の均一性が向上すると述べられています。

製造中、カレンダーはどのようにしてプレスロールを清潔に保つのですか?

圧延溝の壁面に固定された2本の洗浄ブラシが、回転する第1および第2プレスロールの表面を拭き取ります。払い落とされた異物は多孔フィルタープレートを通過して不純物回収皿に落ち、保護ボックスを通じて排出されるため、残留物が電極に押し込まれるのを防ぎます。

圧延された電極は、どのようにして伸びや損傷を防ぎながら巻き取られますか?

巻き取りモーターがギア対を介して巻き取り軸を駆動し、カレンダーモーターと同じコントローラーに配線されているため、巻き取り速度が圧延速度と一致します。ウェブの先端は軸上の接着剤塗布済みクランプ溝に固定され、送り出し側と巻き取り側に配置された一対の高さ制限ロッドが圧延前後の電極を水平に保ちます。

特許 CN215696773U は現在も有効ですか?

はい。現在有効であり、2021年9月2日に出願、2022年2月1日に登録され、中国の実用新案権の存続期間(10年)に基づき2031年9月1日に満了する予定です。

明細書および図面の全文:Google Patents の CN215696773U

全記録を見る:TOB技術チームによる全特許
