CN215432708U - 洗浄構造一体型リチウム電池電極切断機

Sep 11,2026
登録実用新案 · CN215432708U · 有効
洗浄構造一体型リチウム電池電極切断機

真空搬送式電池シート切断機。切断されたシートはそのまま超音波洗浄槽に落下し、洗浄された状態で排出されるため、切断から洗浄までを連続した工程で行うことができます。

仕様書および図面の全文:Google PatentsのCN215432708U

電池シートを断片に切断するだけでは作業の半分に過ぎず、切断されたばかりの部品を洗浄する必要があります。CN215432708Uの仕様書には、本特許以前の製造現場における状況が記載されています。当時使用されていた切断機は、切断された部品自体を洗浄することができなかったため、各切断機の横に個別の洗浄機を設置する必要がありました。機械が密集し、作業エリアは汚れ、設置面積も増大していました。

2021年8月26日に出願され、2022年1月7日に登録されたCN215432708Uは、単一の機械内でその課題を解決します。積層されたシートは真空キャリッジによって1枚ずつピックアップされ、タングステンカーバイド製の垂直カッターへと搬送されます。その後、切断されたシートは、同一筐体内に組み込まれた超音波洗浄槽に直接落下し、洗浄されたシートが連続した工程で排出されます。

特許情報

公開番号 CN215432708U
タイトル(原文) 一种带有清洁结构的锂电池的切片机 (洗浄構造一体型リチウム電池電極切断機)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利者 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGYの登録法人
出願日 2021年8月26日
登録日 2022年1月7日
文書タイプ 実用新案(種類コード U)
法的ステータス 有効
満了予定日 2031年8月26日
後方引用 後続の特許1件により引用
図面 図6点
公式記録 Google Patents - CN215432708U
このページのタイトルと用語について。上記の英語タイトルは、TOB NEW ENERGYのエンジニアリングチームが当社の機器ライン全体で使用される用語に合わせて標準化した、人間による翻訳であり、機械翻訳ではありません。中国語の原文タイトルと特許請求の範囲が正式なテキストです。このページとGoogle Patentsを比較すると、Google Patentsの公開記録が機械翻訳であるため、正確に表現の差異が生じていることに気づくかもしれません。このページの図面と機構の説明は、中国語の明細書および特許請求の範囲から引用したものであり、それらの翻訳から引用したものではありません。
特許の種類に関する注記。これは中国の実用新案特許であり、化学組成物やプロセスではなく、装置の機械的構造を保護するものです。実用新案は10年間の存続期間があり、新規性と実用性について審査されます。したがって、以下は構造に関する説明です。特許請求の範囲は装置を定義するものであり、明細書には測定された性能数値は公開されていません。TOBの生産機械のスループットや公差の数値は、この特許文書からではなく、当社の機器データシートから引用したものです。
この特許の権利者。CN215432708Uは、TOB NEW ENERGYが保有し、当社の登録法人であるXIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.の名義で出願された、中国の実用新案権です。公開記録に記載されている2名の発明者、Dany Huang(Huang Zhengyao)とTobey Chen(Chen Lucai)は、いずれもTOBエンジニアリングチームのメンバーです。

この特許が解決する生産上の課題

切断機が自ら出力物を洗浄できないという問題。この特許以前は、リチウム電池シート用の切断機には切断されたピースを洗浄する方法がなかったため、工場は別途洗浄機を設置する必要がありました。明細書にはその結果が直接的に記載されています。機械が積み重なり、作業エリアが汚れて無秩序になり、過剰な床面積を占有してしまうというものです。

フローを継続させる必要性。切断されたシートの各バッチを外部の洗浄機に送ると、材料の流れが途切れ、取り扱い作業が増加します。この特許の目的は、その言葉通り、切断作業を継続できるように、洗浄機能自体を備えた切断機を提供することです。

機構の仕組み

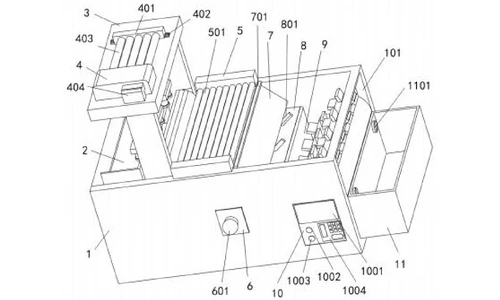

CN215432708U Figure 1 - first perspective view of the machine
図1 - 機械の第1斜視図。出典:CN215432708U公式公開資料(パブリックドメイン)。

機械本体とシート供給(請求項1)

機械本体は、上部と片側が開いた長方形の箱であり、上部の開口部は本体の深さの4分の1にしか達していません。上部開口部内の昇降シートは、プッシュロッドモーターで駆動される4本の昇降コラム上で上昇・下降し、切断するシートのスタックを運びます。固定スライドが昇降シートからコンベアの始点まで続いています。後部のノッチに収納された2つの格納式電源プラグが、超音波キャビティと機械の残りの部分にそれぞれ電力を供給します。滑り止めスリーブ付きの4本の支持脚が本体を床に支えています。

真空シート搬送(請求項3および4)

シートの上には、本体に溶接され、配線が内部を通るn字型真空キャリッジが立っています。そのクロスプレートから3本の移動コラムが吊り下げられており、それぞれが距離センサーを備えた検出吸着プレートで終わっています。コラムは、電気制御された移動ロッドの下でガイド溝内を前後に移動します。昇降シートがスタックを上昇させると、センサーが最上部のシート上にプレートを配置し、キャリッジの上部に着脱可能に取り付けられた真空ポンプ(全銅コアと固定プレートへの5本の真空チューブを備える)が、正確に1枚のシートをプレートに保持します。その後、キャリッジはそのシートをコンベアまで運びます。

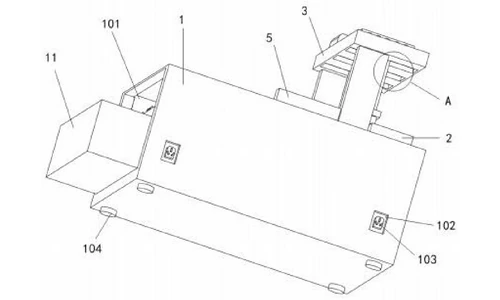

CN215432708U Figure 2 - second perspective view of the machine
図2 - 機械の第2斜視図。出典:CN215432708U公式公開資料(パブリックドメイン)。

搬送および切断機への供給(請求項5)

2つの複合コンベアローラーボックス - 後部はトランスミッションモーターで駆動、前部は従動 - 保持する10本のコンベアローラーその間にあり、シートを前方のみに移動させる。押し板双方向クローラー設計のものがローラーの先に配置されており、プッシャーコラムセンサーが取り付けられている:シートが押し板に完全に入ると、コラムが前進してシートをカッターに押し付け、その後開始位置に戻る。ゴミ回収引き出し本体の深さの3分の1で、ステンレス製の丸いハンドルが付いており、コンベアボックスと押し板の間の継ぎ目の下に配置され、搬送中に発生する残留物をキャッチする。

交換可能なプレート上のタングステンカーバイド製カッター(クレーム6)

押し板の端には、複合カッタープレートが搭載されており、3つのタングステンカーバイド製垂直カッターがプレートと一体成形されている。カッタープレートは取り外し可能で、交換可能なカッターセットが供給されるため、機械を再構築するのではなく、プレートを交換することで異なるシートサイズに対応できる。

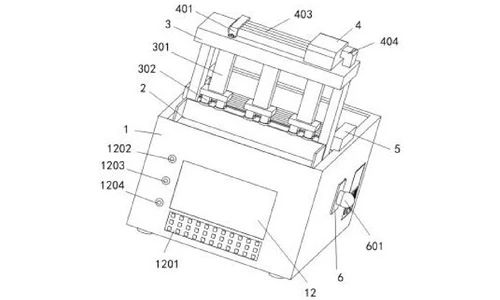

CN215432708U Figure 3 - third perspective view of the machine
図3 - 本機の第3斜視図。出典:CN215432708U公式公開資料(パブリックドメイン)。

超音波洗浄、排水、乾燥(クレーム6および7)

カットされたスライスはカッタープレートから直接超音波洗浄キャビティに落下する。キャビティ内部には、大型の溝付き回転シャフト(そのタインはカッターの落下点と整列している)があり、スライスを洗浄槽内で回転させ、その後、排水ノッチと整列した小型の溝付きシャフトがスライスをノッチから跳ね上げ、取り外し可能な排水ボックス(2本の大きなボルトで固定)に送り出す。排水ボックスの底面には漏水穴が密集しており、吸水性コットンが敷かれているため、スライスは洗浄・排水された状態で機械から排出される。LED進捗表示と開始、一時停止、キーパッド制御を備えた専用の洗浄コントロールパネルが洗浄サイクルを実行する。

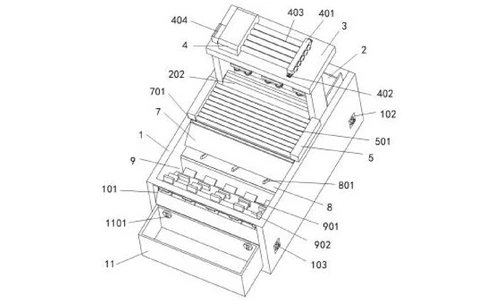

CN215432708U Figure 4 - fourth perspective view of the machine
図4 - 本機の第4斜視図。出典:CN215432708U公式公開資料(パブリックドメイン)。

OLEDタッチコントロール(クレーム8)

左側面の幾何学的中心にあるOLEDタッチパネルは、各シートの位置とすべてのデバイスの動作状態を表示する。その下には操作キーパネルがあり、昇降シート、真空ポンプ、コンベアローラー用の専用キーと、本体内のインテリジェント制御モジュールにより、オペレーターは自動供給、切断、洗浄の一連の工程を一点で制御できる。

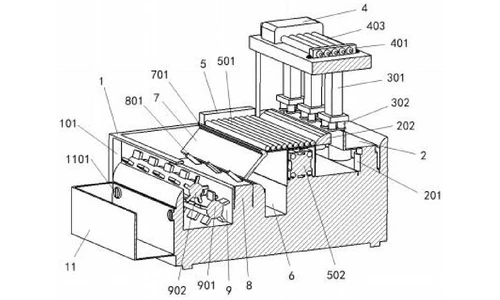

CN215432708U Figure 5 - rear side sectional view of the machine
図5 - 本機の背面断面図。出典:CN215432708U公式公開資料(パブリックドメイン)。

作業サイクル

シートのスタックが昇降シートに置かれる。真空キャリッジがシートの上を移動し、シートが上昇し、真空ポンプが1枚のシートを吸引プレートに保持する。キャリッジがシートをコンベアローラー上に載せ、ローラーがシートを押し板まで搬送する。その後、プッシャーコラムがシートをタングステンカーバイド製カッターに向かって前進させる。各スライスは超音波キャビティに落下し、そこで溝付きシャフトがスライスを洗浄液の中で回転させ、排水ノッチを通って排水ボックスへと送り出す。これらすべてが連続的な流れの中で清潔に行われる。

CN215432708U Figure 6 - partial enlarged view of detail A in Figure 2
図6 - 図2の詳細Aの部分拡大図。出典:CN215432708U公式公開資料(パブリックドメイン)。

主張される利点

利点 対応するメカニズム
1台の機械で切断と洗浄が可能、個別の洗浄機は不要 カッタープレートの直下に配置された超音波洗浄キャビティ
積層シートの連続自動供給 昇降シート、3つのセンサー付き吸引カラムを備えたn字型真空キャリッジ、10ローラーコンベア
二重送りなしの1枚ずつの搬送 吸引プレート上の距離センサーと全銅芯真空ポンプ
機械の再構築なしでの迅速なサイズ変更 3つのタングステンカーバイド製垂直カッターを内蔵した交換可能なカッタープレート
機械から排出されるスライスは洗浄・水切り済み 水切りノッチに供給する溝付き回転シャフト、漏水穴と吸水綿を備えた水切りボックス
残留物が床に飛散せず、内部に封じ込められる コンベアと押しプレートの接合部にあるゴミ回収引き出し、丸型ステンレス製ハンドル

個別の切断ラインおよび洗浄ラインとの比較

本特許以前、リチウム電池シート用切断機には出力物を自ら洗浄する手段がなかったため、工場は個別の洗浄機を設置する必要がありました。その結果、機械が密集し、作業エリアが汚れ、過剰な床面積を占有していました。本機では、切断されたスライスがカッタープレート下の超音波洗浄キャビティに直接落下します。

項目 従来のアプローチ 本特許の設計
ワークフロー 切断機、その後に個別の洗浄機 1つの連続した流れでの切断と超音波洗浄
作業スペース 機械が密集し、汚れ、無秩序 残留物が回収引き出しに収められた単一の機械
シート供給 二重送りや詰まりのリスク センサー付き吸引カラムを備えた真空キャリッジによる1枚ずつの供給

この技術の現在の用途

本特許は、TOBの電池シート切断機における切断・洗浄一体型アーキテクチャを保護するものです。真空シート供給、タングステンカーバイド切断、機械内超音波洗浄および水切りという本特許がカバーするフローにより、当社の切断装置は床面積を増やすことなく、切断されたシートを清潔に保ちます。

関連機器のお問い合わせ:見積もりを依頼する

よくある質問

特許 CN215432708U は何をカバーしていますか?

超音波洗浄キャビティを内蔵したリチウム電池シート切断機をカバーしています。昇降シートとn字型真空キャリッジが積層シートを1枚ずつコンベアローラーに供給し、押しプレートが各シートを交換可能なカッタープレート上の3つのタングステンカーバイド製垂直カッターに押し当てて切断します。切断されたスライスは超音波洗浄キャビティに落下し、水切りボックスを通って排出されるため、切断と洗浄が1つのフローで完結します。

なぜ切断機に超音波洗浄を統合するのですか?

従来のシート切断機では切断したピースを洗浄できなかったため、各切断機の横に個別の洗浄機を追加する必要がありました。仕様書には、機械が密集し、作業エリアが汚れで乱雑になり、床面積を過剰に占有するという結果が記載されています。超音波キャビティを機械内部に組み込むことで、切断フローを継続させ、余分な洗浄機を排除できます。

この機械はどのようにしてシートを1枚ずつカッターに供給するのですか?

シートは、n字型の真空キャリッジに向かって上昇する昇降台に積み重ねられます。距離センサーを備えた検出用吸着プレートで終わる3本の可動コラムがスタック上に配置され、全銅芯の真空ポンプが正確に1枚のシートをプレートに吸着させます。キャリッジはそのシートを10本のコンベアローラー上に載せ、プッシュプレートへ、そしてカッターへと搬送します。

切断されたピースはどうなりますか?

各スライスは直接超音波洗浄キャビティに落下します。大きな溝付き回転シャフトがスライスを洗浄槽内で回転させ、小さな溝付きシャフトがそれらを排水ノッチから排水ボックスへと押し出します。排水ボックスの底には水抜き穴が開いており、吸水性コットンが敷かれています。ゴミ回収引き出しが、搬送および切断中に発生した残留物を収集します。

特許 CN215432708U は現在も有効ですか?

はい。有効です。2021年8月26日に出願され、2022年1月7日に登録されました。中国の実用新案の10年間の期間に基づき、2031年8月26日に満了予定であり、後続の特許1件に引用されています。

完全な仕様書および図面:Google Patentsの CN215432708U

全記録を探索:TOB技術チームによる全特許
