特許 CN215451487U - クイックチェンジダイ付きラボ用シーラー

Sep 22,2026
登録実用新案 · CN215451487U · 有効
クイックチェンジ金型付きラボ用電池封口機

研究開発用電池サンプル向けのコンパクトでグローブボックスに対応した封口プレス機。上部金型はねじ込み式のほぞとピンで交換でき、下部金型ホルダーは清掃のためにスライドさせて取り出せます。

仕様および図面の詳細:Google PatentsのCN215451487U

研究用サンプルの作製は、量産用セルの作製とは異なる作業です。ラボ用電池封口機は、少量の実験用材料(多くの場合グローブボックス内)を扱うため、サンプルが変わるたびに適応させる必要があります。本仕様書では、従来の技術について率直に述べています。ラボ用封口機の封口装置は多種多様であり、異なる種類の電池を封口するには「適合する金型封口溝の取り外しと再取り付け」が必要であり、この作業は不便で面倒であるとされています。

CN215451487Uはこの煩わしさを解消します。上部封口金型はピンで固定されたねじ込み式のほぞで保持されているため、ねじを緩めてすぐに交換できます。下部金型ホルダーはスライドプレート上にあり、レールに沿って引き出せるため、取り付けや清掃が容易です。また、プレス機が高圧で動作する際には、支持装置がスライドプレートを保護します。

特許情報

公開番号 CN215451487U
出願番号 CN202122023872.8U
タイトル(原題) 一种可自由更换封口装置的电池封口机 (クイックチェンジ金型付きラボ用電池封口機)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利者 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGYの登録法人
出願日 2021年8月26日
登録日 2022年1月7日
文書タイプ 実用新案(種類コード U)
法的ステータス 有効
満了予定日 2031年8月26日
図面 5図
公式記録 Google PatentsのCN215451487U
所有権。TOB NEW ENERGYは、この登録実用新案を保有しています。これは同社の中国法人(ページソースおよび構造化データに記載)名義で出願されたものであり、Dany Huang(Zhengyao Huang)とTobey Chenの共同発明によるものです。
本ページのタイトルと用語について。上記の英語タイトルは、TOB NEW ENERGYのエンジニアリングチームが当社の機器ライン全体で使用される用語に合わせて標準化した、人間による翻訳であり、機械翻訳ではありません。中国語の原文タイトルと特許請求の範囲が正本となります。Google Patentsの公開記録は機械翻訳であるため、本ページと照らし合わせると表現に違いがあることに気づかれるかもしれません。本ページの図面および機構の説明は、中国語の明細書および特許請求の範囲から引用したものであり、翻訳文から引用したものではありません。
特許の種類に関する注記。これは中国の実用新案特許であり、化学組成やプロセスではなく、装置の機械的構造を保護するものです。実用新案は10年間の存続期間を持ち、新規性と実用性が審査されます。したがって、以下は構造に関する説明です。特許請求の範囲は装置を定義するものであり、明細書には測定された性能数値は記載されていません。TOBの生産機械に関するプレス力や圧力の数値は、本特許文書からではなく、当社の機器データシートに基づいています。

本特許が解決する生産上の課題

サンプルタイプごとに専用の金型が必要。研究開発用の電池材料サンプルを作成するために、ラボ用シーラーが使用されます。電池の種類によって必要な金型シール溝が異なるため、金型を素早く交換できない機械は、シーリング作業よりも金型の付け替えに多くの時間を費やすことになります。

段取り替えと清掃が煩雑。金型溝は手作業で取り外して再設置する必要があり、機械から引き出せないシール金型は、作業の合間に適切に清掃することが困難です。

ラボ用プレス機は実際のプレス力に耐えなければならない。サンプルのシーリングには依然として力が必要であり、明細書では過度の圧力がスライドプレートを損傷させたり、ひび割れを生じさせたりする可能性があると警告しています。本特許は、迅速な金型交換、スライドアウト式の金型下部ステーション、荷重を支える支持装置という3つのポイントすべてに対応しています。

機構の仕組み

本機は機械ベース上の小型プレス機として構築されており、金型ステーションはラムの前方のスライド上に、圧力制御装置は下部の本体に配置されています。図1は全体構造、図2はプレスエリアのA部拡大図、図3は支持装置、図4および図5は上下の金型の取り付け方法を示しています。

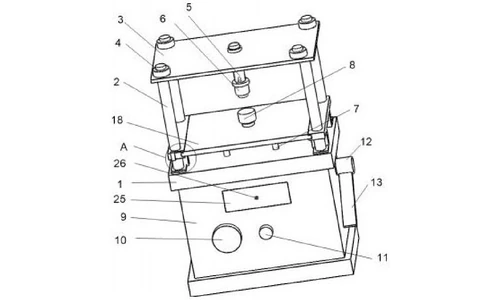

CN215451487U Figure 1 - overall structure of the battery sealing machine
図1 - 電池シーリング機の全体構造

プレスフレームとラム

機械ベースの上部に支持柱が固定されており、スタンプ作業台がボルトを介して支持柱の上部に可動式に接続されています。スタンプ柱が作業台の底部から吊り下げられ、上部シール金型を保持しています。ベースの下には機械本体があり、その前面には圧力計と調圧弁が、右側面にはプレススイッチ座とプレスレバーが配置されています。本体には、シール金型を保管するためのハンドル付き引き出しが取り付けられています。

クイックチェンジ式上部シール金型

スタンプ柱の下端には、内ねじ付きの円筒穴があります。上部シール金型は、円筒状の突起上部に雄ねじがある。ダイはコラムにねじ込まれ、両方の部品には位置合わせされた丸穴があり、そこに円筒状のピンが挿入される。このピンは、プレス中にねじ継手が緩んだり回転したりするのを防ぐ。ダイを交換する際、作業者はピンを引き抜いてダイを緩める。仕様書には、この構造により上部シールダイが交換可能で分解が容易になると記載されている。

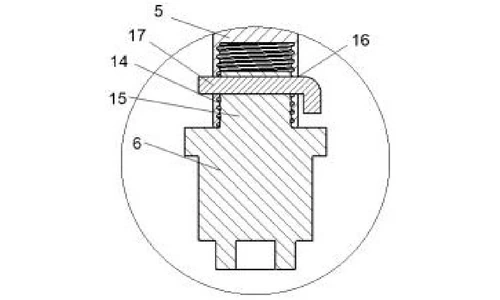

CN215451487U Figure 4 - stamping column with the upper sealing die
図4 - スタンピングコラムと上部シールダイの連携

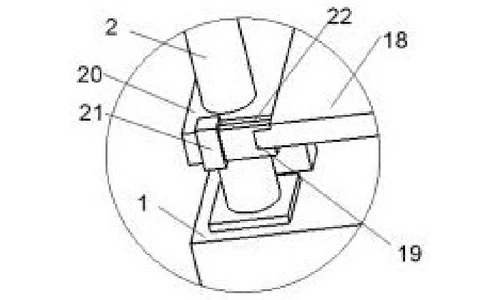

CN215451487U Figure 2 - enlarged structure of part A of Figure 1
図2 - 図1のA部の拡大構造

スライド式下部ダイステーション

機械ベースの上には支持装置があり、その上をスライドプレートが走行する。これはレールに取り付けられており、レールは支持フレームによって支えられている。このフレームは支持コラムを貫通し、プレス荷重の一部を分担する。下部ダイ固定装置(円形突起とリング溝を備え、下部シールダイの下面にある中空シリンダーを受け入れる)がスライドプレートに取り付けられている。支持フレーム上のスライドブロックボルトが小さな溝の中を移動することで、スライドプレートの動きを制限し位置決めする。下部ダイホルダー全体がスライド上に配置されているため、ダイの取り付けや清掃のためにプレートに沿って引き出すことができる。

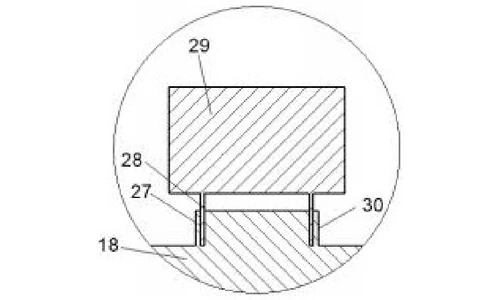

CN215451487U Figure 5 - mounting of the lower sealing die
図5 - 下部シールダイの取り付け

スライド下の支持装置

支持装置は支持プレートと4本の支持コラムで構成され、その下端は機械ベースに埋め込まれている。支持コラムを貫通する支持フレームと共に、プレス力の一部を負担する。仕様書によると、この配置により、過度の圧力下でのスライドプレートの損傷や亀裂が防止される。

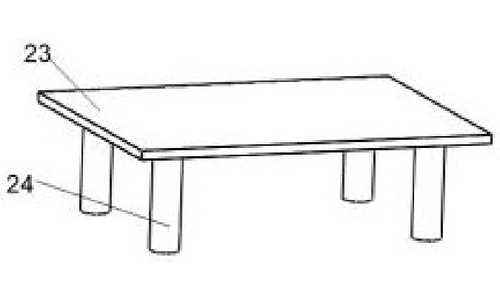

CN215451487U Figure 3 - structure of the support device
図3 - 支持装置の構造

公開されている操作手順

実験者は圧力計を見ながら、実験で規定された圧力になるように調整バルブを調整する。下部シールダイの中空シリンダーをスライドプレート上の円形突起のリング溝にはめ込み、上部シールダイをスタンピングコラムにねじ込んで円筒状のピンでロックする。シールする電池材料を下部ダイの上に置き、プレスレバーを押し下げることでシールが完了する。

主張されている利点

利点 担当メカニズム
交換可能で分解が容易な上型 ねじ込み式円筒状テノンと円筒ピンによるロック
金型の取り付けと清掃が容易 スライドプレートとレールにより下型固定装置を引き出し可能
過度な圧力から保護されたスライドプレート 支持装置(4本の埋め込み支持柱を備えた支持プレート)および荷重分散支持フレーム
制御可能で再現性のある加圧力 本体に圧力計と圧力調整弁を装備

固定金型式ラボ用シーラーとの比較

バッテリーサンプルの種類によって必要な封止金型は異なります。金型を素早く交換できないシーラーでは、封止作業よりも金型の付け替えに多くの時間が費やされます。本特許はまさにこの問題を解決するものです。

項目 従来のアプローチ 本特許の設計
上型の交換 サンプルタイプ間の金型交換に時間がかかる ねじ込み式テノンとピンにより上型を素早く交換可能
下型へのアクセス 清掃のために手が届きにくい スライドプレートとレールにより下型ステーションを引き出し可能
圧力制御 手動設定による力のばらつき スライド下に荷重分散支持を備えた圧力計と調整弁

この技術の現在の用途

本特許は、TOBのラボ用バッテリー封止装置のクイックチェンジ金型アーキテクチャを対象としています。これは、研究用コインセルやサンプルセルの圧着・封止に使用されるワークステーションファミリーと同じもので、金型を数秒で交換可能です。

関連機器のお問い合わせ:見積もりを依頼する

よくある質問

特許 CN215451487U は何を対象としていますか?

これは、バッテリー材料の研究開発用サンプルを作製するためのラボ用バッテリー封止機を対象としており、グローブボックス内での操作に適したコンパクトな設計で、特殊な油圧プレス構造を備えています。主な特徴は、素早く交換可能な上部封止金型、金型の取り付けと清掃のために引き出し可能なスライドプレートに取り付けられた下型固定装置、およびスライドプレートへの圧力損傷を防ぐ支持装置です。

ラボ用シーラーにおいてクイックチェンジ金型が重要な理由は何ですか?

バッテリーの種類によって必要な封止溝が異なります。従来のラボ用シーラーでは、バッテリーの種類ごとに対応する溝を取り外して再設置する必要があり、仕様書ではこれが不便で面倒であると説明されています。クイックチェンジツールにより、作業者は金型を切り替えてすぐにサンプルの封止作業に戻ることができます。

上部封止金型はどのように取り付けられており、素早く交換できるのですか?

スタンプコラムの下端には内ねじ付きの円筒穴があり、上部封止金型の上部には外ねじ付きの円筒状突起があります。金型をコラムにねじ込み、両方の部品の円形穴を合わせて円筒ピンを挿入することでジョイントをロックします。ピンを外して金型を回せば、交換が完了します。

下部封止金型はどのように清掃または交換しますか?

下型固定装置は、支持装置上のレールを走るスライドプレートに取り付けられています。ホルダー全体をスライドプレートに沿って引き出すことができるため、プレス機を分解することなく、金型の取り付けと清掃を便利に行うことができます。

特許 CN215451487U の所有者は誰ですか?

TOB NEW ENERGY がこの登録済み実用新案を保有しています。同社の中国法人名義で出願されており、Huang Zhengyao (Dany Huang) と Chen Lucai (Tobey Chen) が共同発明者です。

特許 CN215451487U は現在も有効ですか?

はい。有効です。2021年8月26日に出願され、2031年8月26日に満了予定です。

完全な明細書および図面:Google PatentsのCN215451487U
