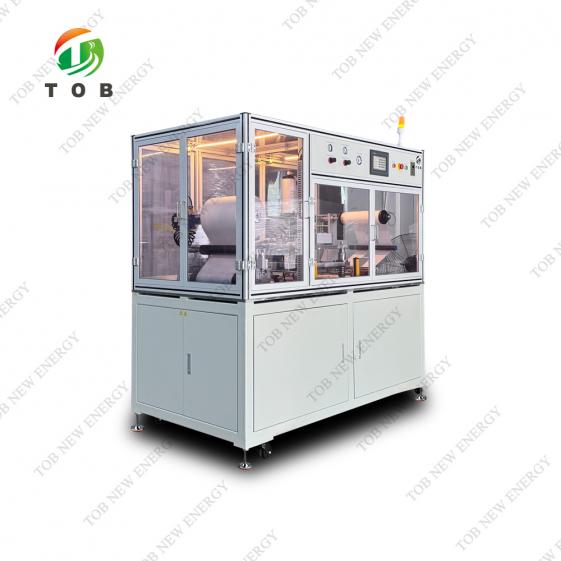

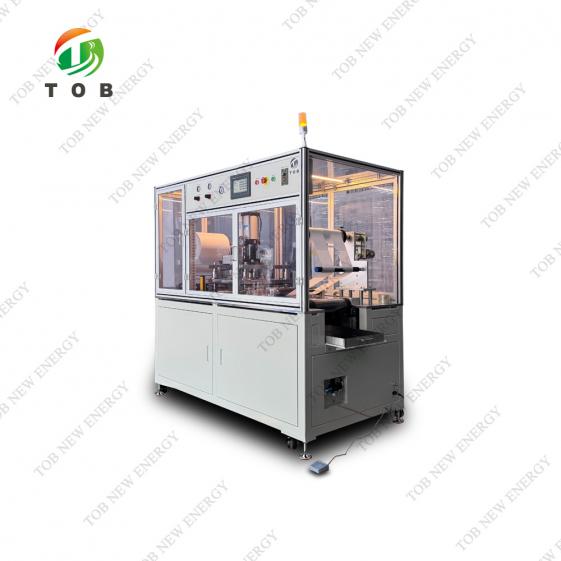

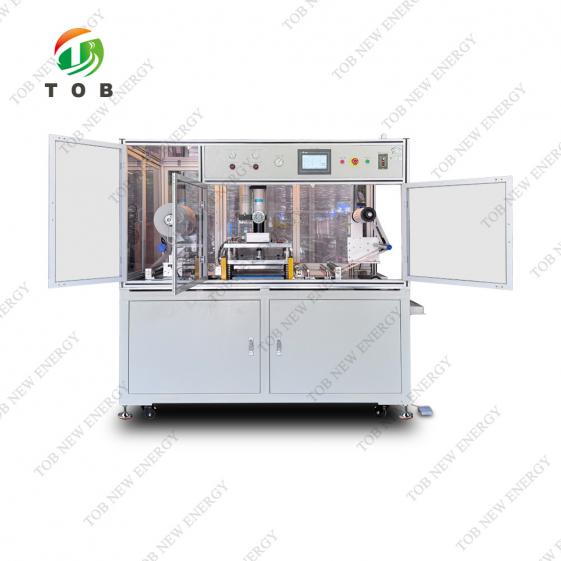

実験室の自動電極の型抜き機械

型抜き機械が使用されます リチウム電池のアノードとカソードのダイカット用。

  • 商品番号。:

    TOB-DMQ-350
  • 注文(moq):

    1set
  • お支払い:

    L/C,T/T,Western Union, Paypal
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
  • リード タイム:

    7days
製品の詳細

リチウム電池の陽極およびアンプ用の340 * 280mmの実験室自動型抜き機械;カソード電極切断


仕様書


1.ダイカット機は、リチウム電池のアノードとカソードのダイカットに使用されます。

2.装置は、自動排出装置、電極制限装置、電極パンチング切断装置、駆動牽引装置、および自動廃棄物収集装置で構成されています。

機器の技術的パラメータ

機器が生産できる製品仕様範囲(電極サイズ)


電極が切断された後、サイズ 範囲

番号

名前

サイズ(mm)

1

電極幅w

50〜280

2

電極高さh

50〜320

3

タブ高さht

10〜20

4

タブの端d

5〜20

5

タブ幅wt

30〜60

Die Cutting Machine for Battery


機器の主な技術的パラメータ

番号

設備パラメータ指数

パラメータ

1

最大送り幅

350mm

2

最大処理エリア

自動パンチング340 * 280mm

(手動パンチング350 * 350mm)

3

機器の走行速度

1000-9000回/時間

4

ダイの厚さの要件

厚さ> 8mm

5

飼料管理

送り速度とステップ調整

6

配送距離の精度

±0.1mm

7

安全装置

赤外線回折格子保護と安全シールド

8

送りステップ精度

<0.1mm

9

操作インターフェース

インテリジェントヒューマンマシンインターフェース

10

ロール材料重量

<50kg

11

ロール材外径

<400mm

12

パンチングナイフライフ

100万〜500万回

(金型の品質と機械の精度による)

13

バリ度

< 0.02

14

フィードロール径

3インチ(内径)

15

廃棄物リサイクル

自動廃棄物分離回収装置

16

動作モード

自動/手動モード

17

制御システム

インテリジェントマイコン制御

18

総電力

3.6kw

19

電源電圧

ac220v

20

機械重量

1500kg


製品展示



electrode cutting machine
