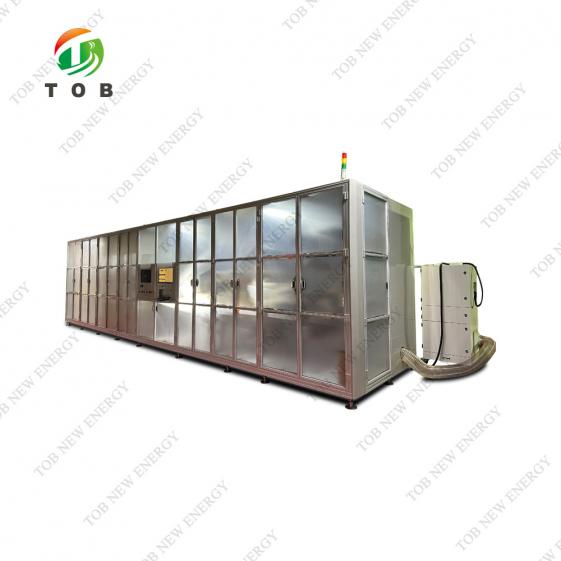

高速電池電極ノッチングマシン

いいえ

アイテム

スペック

述べる

1

材料

カソード：LFP方式、NCM方式など

2

陽極：グラファイト系、シリコンカーボン系など

3

厚さ

50～200μm

4

幅（付属のタブ）

120～500mm

5

箔の厚さ

陰極8～15μm、陽極4.5～8μm

6

入荷する材料の形式

連続塗布

7

入ってくるロールの直径と重量

最大:750mm、500KG

8

ローラーID

6インチ

9

受電電極巻線の位置合わせ

±10mm

10

蛇行曲げエラー

≤3mm/m

11

電極波端

±3mm

12

塗布幅エッジの精度誤差

±0.5mm

コード

サイズ範囲（mm）

精度（mm）

DN

10～500

±0.2

W

120～450

±0.2

W1

10～40

±0.3

ジョン

10～60

±0.2

R

≥3

±0.2

全長

6000

±2

全長

20000

±3

W+2W1

150～500

いいえ

アイテム

パラメーター

1

電極の長さ

150～500mm（タブ付属）

2

給紙ローラーID

6インチ

3

摂食OD

≧750mm

/ ≤ 500Kg

4

巻線外径

≤750mm

5

装備生産速度

≧35M/min（設計≧45M/min）

6

電極寸法精度

±0.2mm

7

金型の寿命

1回100万以上、研削10回以上

8

バリ

縦 ≤ 15um、横 ≤ 10um

9

曲がりくねった整頓

±1mm

10

設備騒音

≤75 db（機械から1M）

11

電源

三相AC380V±5%、50Hz

始動電力≤40Kw、動作電力≤30Kw

12

空気源

圧縮空気0.5～0.6Mpa、空気消費量：1000L/min

13

装置寸法

約9500×2300×2700mm（本体）

14

外観色

標準のウォームグレー 1C、顧客の要求に応じて、カラーカードが提供されます。

15

装備重量

約15000Kg

16

製品認定率

≥99.5%

17

設備故障率

≤2%

18

周囲温度

0～50℃
