CN215429971U - 研究室用バッテリーコーティング機

Sep 09,2026

実用新案登録済 · CN215429971U · 有効

実験室規模の電池電極コーティング装置

ラボでのバッテリー作業向けに、巻き出し機、コーティングステーション、乾燥機、巻き取り機、インライン式スラリーミキサーといった完全なコーティングラインを、コンパクトで持ち運び可能な筐体に統合しました。

電極コーティングは、リチウムイオン電池の容量、安定性、安全性を左右する重要な要素です。スラリーは集電体全体に均一に塗布され、溶媒は完全に乾燥する必要があります。コーティングの品質は、容量、内部抵抗、サイクル寿命、安全性に直接影響します。生産用コーティング装置は大規模生産に適していますが、大型でバッチ生産向けに設計されているため、研究室で実際に必要とされるコーティング作業には不向きです。

2021年9月9日に出願されたCN215429971Uは、異なる形状でこのギャップを埋めています。生産ラインを縮小するのではなく、巻き出し機、コーティングステーション、乾燥機、巻き取り機、スラリーミキサーといったコーティング機能全体を、ベンチの上に設置でき持ち運び可能な単一の小型筐体に収めています。

特許情報

出版番号	CN215429971U
タイトル（原文）	実験室ベースの小型電池塗布機（実験室規模の電池電極塗布機）
発明家	ファン・ジェンヤオ（ダニー・ファン）; トビー・チェン
現在の担当者	厦門トブ新能源科技有限公司- TOB NEW ENERGYの登録法人
提出日	2021年9月9日
文書の種類	実用新案（種類コードU）
法的地位	アクティブ
予想される有効期限	2031年9月9日
図面	6桁の数字

このページにおけるタイトルと用語について。上記の英語タイトルは、TOB NEW ENERGYのエンジニアリングチームが人間による校閲を経て翻訳したもので、当社製品ライン全体で使用されている用語に統一されています。機械翻訳ではありません。中国語の原文および特許請求の範囲が正式なテキストです。このページをGoogle Patentsと比較すると、表現に違いが見られる場合がありますが、これはGoogle Patentsの公開記録が機械翻訳されているためです。このページの図表および機構の説明は、中国語の明細書および特許請求の範囲から引用したものであり、それらの翻訳から引用したものではありません。

特許の種類に関する注記。これは中国人です実用新案特許は、化学組成やプロセスではなく、装置の機械的構造を保護するものです。実用新案は10年の有効期間を持ち、新規性と実用性について審査されます。したがって、以下は構造説明 - 特許請求の範囲は装置を定義するものであり、明細書には測定された性能数値は記載されていません。TOB社の生産機械の処理能力やコーティング速度に関する数値は、本特許文書ではなく、当社の機器データシートに基づいています。

この特許が解決する生産上の問題点

仕様書では、不一致が明確に示されています。市販のバッテリーコーティングマシンは主にバッチ生産それらは大型の機械であり、実験室のセルでのコーティング作業には適していません。

コーティングされた電極ロールを必要とする研究室の研究者は、厄介な選択を迫られる。少量の開発バッチを本格的な生産用コーティング装置に任せるか、均一性の低い手作業による方法に戻るかだ。どちらも、ベンチスケールで完全かつ再現性のあるコーティングプロセスを実現するという、本来のニーズを満たしていない。

コアアプローチ：小型筐体に完全なコーティングラインを統合

CN215429971Uは、生産用コーターを縮小するのではなく、コーティングプロセスを再統合し、コーティング処理表内部ボックスハウジングウェブパスは次のように実行されます。巻き出し機 → コーティングステーション → 乾燥機 → 巻き取り機すべて囲いの中にあり、インラインスラリーミキサー巻き出し機とコーティングステーションの間。

ミキサーの供給パイプからスラリーが排出されるアンワインダーとコーティングステーションのちょうど中間- 新鮮に混合されたスラリーからウェブまでの最短経路を確保することで、コーティング材が常に安定したスラリー状態から供給されるようにする。

構造仕様

ハウジング内のウェブパス

の巻き戻し装置コーティングテーブルの前端に位置し、モーターケースが回転軸を介してドラムを駆動し、フィルムロールを送り出す。コーティング装置続く -レベリングローラースラリーをウェブに押し付け、コーティングブラシその背後では、押し込まれなかった余分なスラリーが掃き出されます。巻き戻し機コーティングされたウェブを収集し、ドライヤーコーティング装置と巻き取り装置の間に配置され、湿潤層が巻き取り前に硬化されるようにする。

最短経路でのインラインスラリー混合

のスラリーミキサー巻き戻し装置とコーティング装置の間に配置され、攪拌中にずれないようにハウジングの凹部に収まっている。内部には、攪拌棒モーターケースによって攪拌シャフトを介して駆動され、コーティングスラリーを混合し、入口パイプから原材料が供給される。配送パイプ攪拌されたスラリーをウェブに供給する。その出口は、巻き出し装置とコーティング装置の中間点まで延びている。

コンパクトで持ち運び可能なハウジング

Aコントローラ前面にある機構は巻き戻し、攪拌、コーティングを制御する。ハウジングはカバースイッチハンドル付き、持ち手輸送のために両側に、そしてサポートプレート接続柱を介して接続される。コントロールパネルには、操作キー、表示ランプパネル、および周辺機器インターフェースが備えられている。

請求された給付金

利点	原因となるメカニズム
狭いスペースで塗装作業を完了	ハウジング内に巻き出し機、コーティング機、乾燥機、巻き取り機、ミキサーが一体化されている
コーティングポイントで均一なスラリー	ミキサーは巻き出し機とコーティング機の間に設置され、供給パイプの出口は中間点にある。
湿潤層の厚さを制御します	レベリングローラーでスラリーを押し付け、コーティングブラシで余分なスラリーを取り除く
巻き戻し前にウェブを修復	コーティング装置と巻き取り装置の間に乾燥機を設置する。
実験室での使用に適した携帯型	持ち運び用ハンドルとコンパクトな筐体

従来のコーティング装置との比較

生産用コーティング装置は大量生産には適していますが、バッチ生産向けに設計された大型機械であり、実験室での連続塗装には不向きです。一般的な代替手段である手動コーティングでは、均一性に欠けます。この特許では、巻き出し機、コーティングステーション、乾燥機、巻き取り機、インラインスラリーミキサーといったコーティング工程全体を、作業台に設置でき、持ち運びも可能なコンパクトな筐体に収めています。

寸法	従来のアプローチ	この特許デザイン
フットプリント	バッチ処理に対応したフルサイズ生産用コーター	コンパクトなポータブルハウジング内に、コーティング工程全体を収める。
スラリー供給	遠隔地で混合され、コーティング装置に輸送される。	排出パイプがアンワインダーとコーターの中間点から排出されるインラインミキサー
実験室での使用	小規模な開発バッチには不向き。手動方式では均一性に欠ける。	ベンチスケールでの再現可能なコーティングプロセス

この技術が現在どこで使われているか

この特許は、TOB社の実験室規模の電極コーティング装置の機械的構造を対象としています。この特許で保護されている統合設計、すなわちコンパクトな筐体内部にインラインでスラリーを混合する完全なコーティング経路は、当社の実験室用コーティング装置が研究量で生産レベルのコーティング品質を実現する仕組みです。

関連機器に関するお問い合わせ：見積もりを依頼する

特許図面

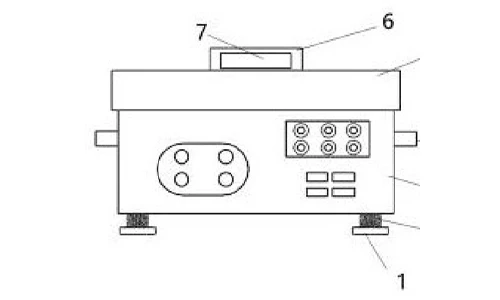

CN215429971U Figure 1 - front view with the cover closed — 図1 - カバーを閉じた状態の正面図

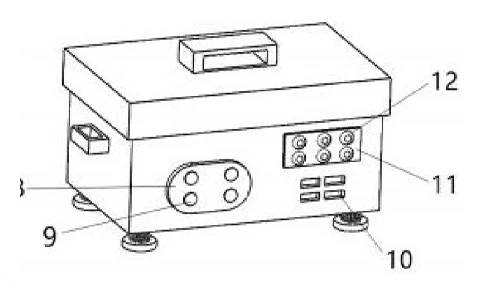

CN215429971U Figure 2 - external perspective view of the compact laboratory coater — 図2 - コンパクトコーターの外観透視図

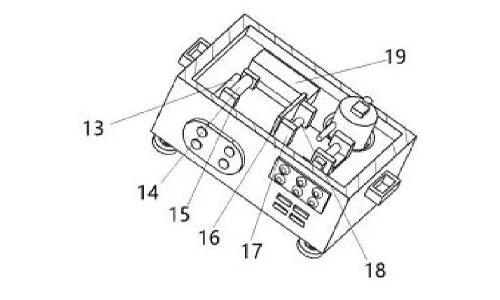

CN215429971U Figure 3 - internal structure, cover removed, first perspective view — 図3 - カバーを取り外した状態の内部透視図1

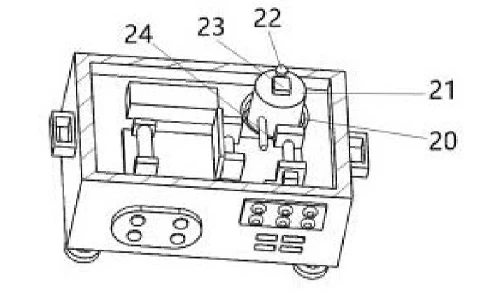

CN215429971U Figure 4 - internal structure, cover removed, second perspective view — 図4 - カバーを取り外した状態の内部透視図2

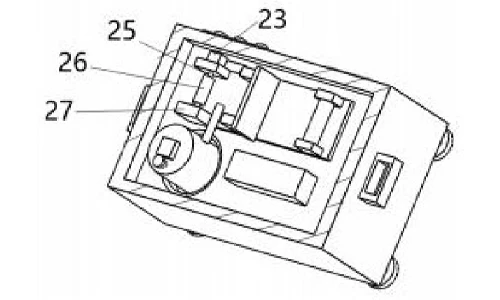

CN215429971U Figure 5 - internal structure, cover removed, third perspective view — 図5 - カバーを取り外した状態の内部透視図3

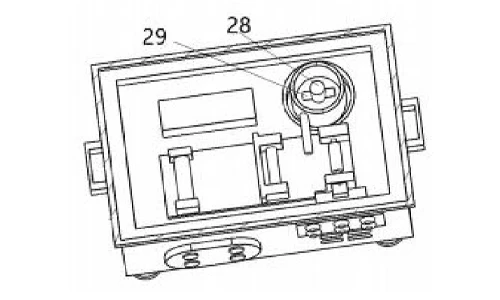

CN215429971U Figure 6 - top view of the internal layout with the cover removed — 図6 - カバーを取り外した上面図

よくある質問

特許CN215429971Uはどのような内容を対象としていますか？

単一のコンパクトな筐体内に、巻き出し装置、レベリングローラーとコーティングブラシを備えたコーティングステーション、乾燥機、巻き取り装置、およびインラインスラリーミキサーを統合した、実験室規模のバッテリー電極コーティング装置。スラリー供給パイプの出口は、巻き出し装置とコーティングステーションの間に開口する。

アンワインダーとコーティングステーションの間でスラリーを搬送する理由は何ですか？

スラリーミキサーは巻き出し機とコーティングステーションの間に設置され、その供給パイプは両者のちょうど中間地点に排出されます。混合されたばかりのスラリーは最短経路でウェブに到達するため、遠隔ミキサーから長距離輸送される際に発生する沈降や粘度の変動を防ぐことができます。

機械はどのようにして湿式塗膜の厚さを制御するのですか？

レベリングローラーが移動するウェブ上にスラリーを押し付け、その後ろにあるコーティングブラシが押し付けられなかった余分なスラリーを払い落とします。これらが連携して、ウェブが乾燥機に入る前に均一な湿潤層を形成します。

なぜ小型筐体に完全な塗装ラインを統合するのか？

従来のコーティング装置はバッチ生産向けに設計されており、大型で実験室での電池製造には適していません。巻き出し機、コーティング機、乾燥機、巻き取り機、ミキサーを一体化した可搬式の筐体を採用することで、実験室は設置面積の小さいコーティング済み電極ロールを製造し、持ち運びが可能になります。

特許番号CN215429971Uは現在も有効ですか？

はい。有効です。2021年9月9日に出願され、2031年9月9日に失効予定です。

詳細仕様書および図面：Google PatentsのCN215429971U
