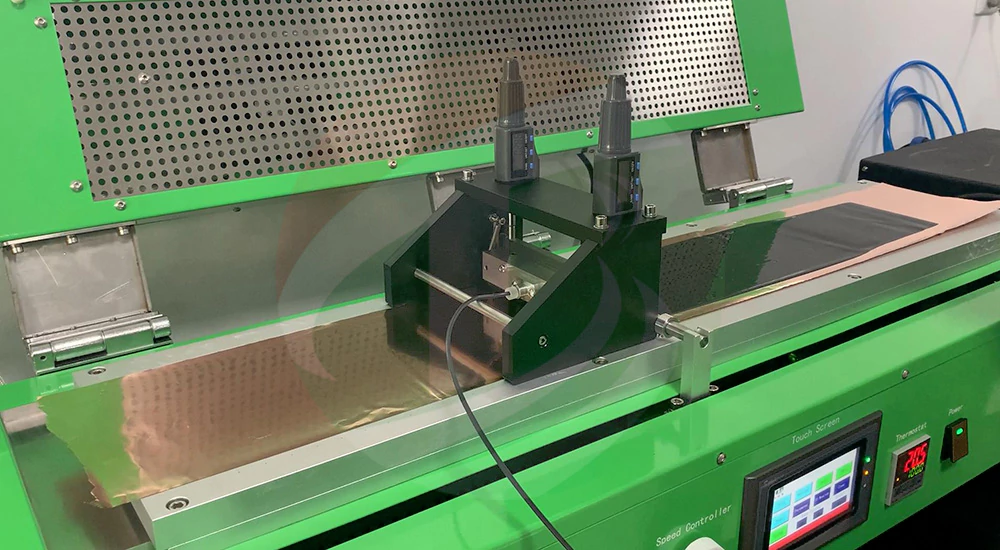

Lab Slot Die Coater with 800mm Stroke For Battery Electrode Coating

バッテリー電極コーティング用、ストローク800mmのラボ用スロットダイコーター

製品概要

TOB-JYCM-800は、特に精密薄膜コーティングの研究用に設計された実験室規模のスロットダイコーティングシステムです。 リチウム電池電極コーティング 太陽光発電フィルム、OLED材料、およびポリマー導電性コーティング。

このシステムは、調整可能なスロットダイフラットコーティング法を採用しています。 ストローク数：800m シート状基板への高均一コーティングを可能にする。研究室での研究やパイロットスケールでの材料開発に広く用いられている。

この装置は、スロットダイコーティング、ドクターブレードアプリケーターコーティング、四面アプリケーターコーティング、ワイヤーロッドコーティングなど、複数のコーティング方法に対応しており、高度なコーティング実験のための柔軟なプラットフォームとなっています。

スロットダイアプリケーター	ドクターブレードアプリケーター	四面アプリケーター	ワイヤーロッド

主な機能

● 精密スロットダイコーティングシステム
この機械には 標準スロットダイフィルムアプリケーター （TOB-JY100）は、安定したスラリー分布と高いコーティング均一性を実現します。電池電極スラリーコーティングの研究に最適です。

● 調整可能な800mmのコーティングストローク
コーティングストロークは0～800mmの範囲で調整可能で、様々な基板サイズや実験要件に柔軟に対応できます。

●安定したモーター駆動コーティング制御
モーター駆動システムにより、無段階の速度調整が可能となり、スムーズな動作を実現。安定したコーティング速度と高い再現性を提供します。

● 真空アルミチャックプラットフォーム
内蔵された真空アルミニウムプラットフォーム（900×200mm）により、コーティング中の基板の固定が確保され、動きや変形を防ぎます。

● 温度制御式加熱・乾燥システム（室温～130℃）
統合された加熱システムは、以下の点で均一な乾燥を実現します。

温度範囲：室温～130℃
- デジタルPID温度制御
精度：±1℃
- 最大10℃/分の高速加熱

● コーティング厚さの調整が可能

スクレーパーシステムは、0.01mmの精度でマイクロメートルレベルの調整をサポートしており、膜厚を精密に制御できます。

● コンパクトな実験室設計
実験室での使用を想定して設計された小型構造で、省スペースでありながら工業レベルのコーティング精度を維持します。

技術仕様

使い方は？

● 真空プレート上にAl/Cu箔を置き、電源を入れ、真空をオンにすると、Al/Cu箔が真空プレートに吸着します。

● フィルムアプリケーターをアルミニウム/銅箔の上に置きます。

● コーティングを開始すると、プッシュロッドが自動的にフィルムアプリケーターを押し動かし、自動的にフィルムをコーティングします。

● フィルム塗布器と押し棒を取り出し、加熱カバーを閉め、加熱温度と時間を設定し、加熱乾燥を行う。

●乾燥後、加熱カバーを開け、コーティング後の電極を取り出し、フィルム塗布装置をリセットします。

アプリケーション
● リチウム電池電極コーティング（コイン型電池およびパウチ型電池の研究）
●固体電池材料コーティング
● 太陽光発電薄膜の研究
● OLED機能性フィルムの開発
● ポリマー導電膜コーティング
● 実験室での材料コーティング実験

製品展示
