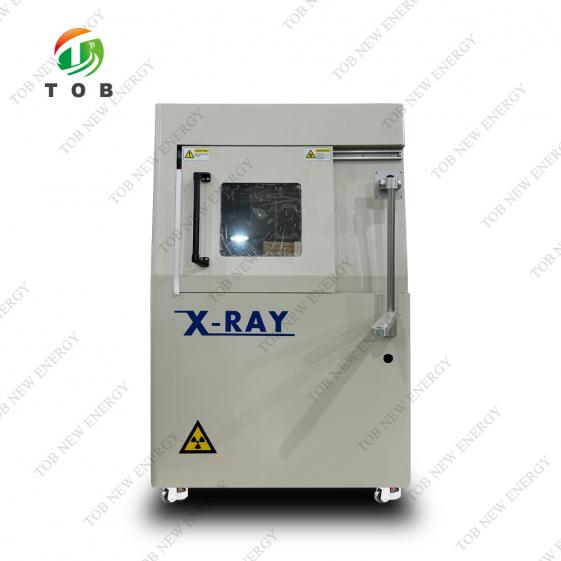

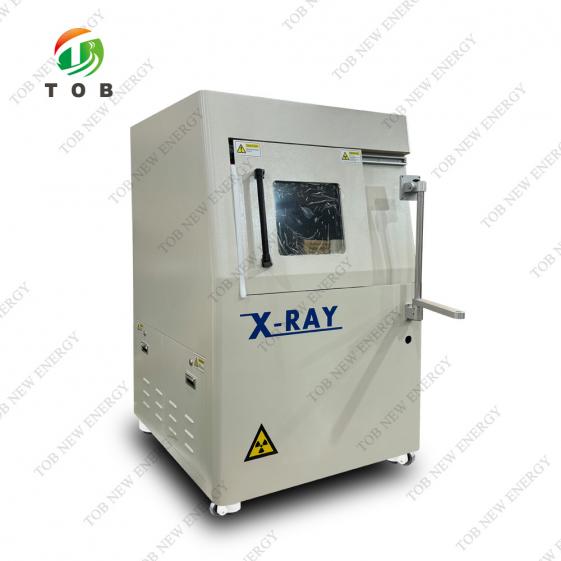

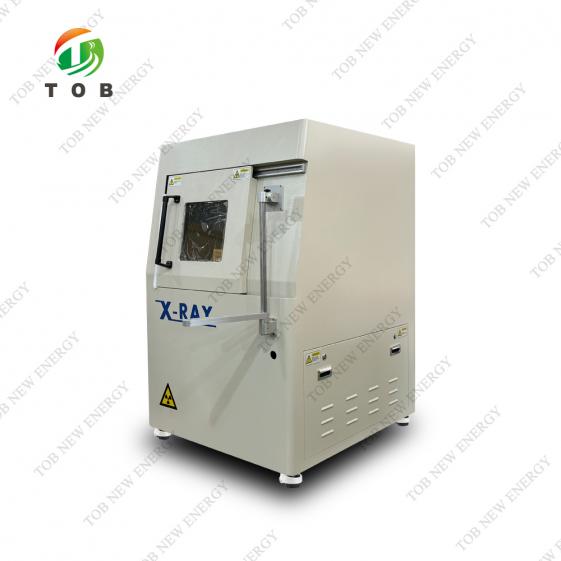

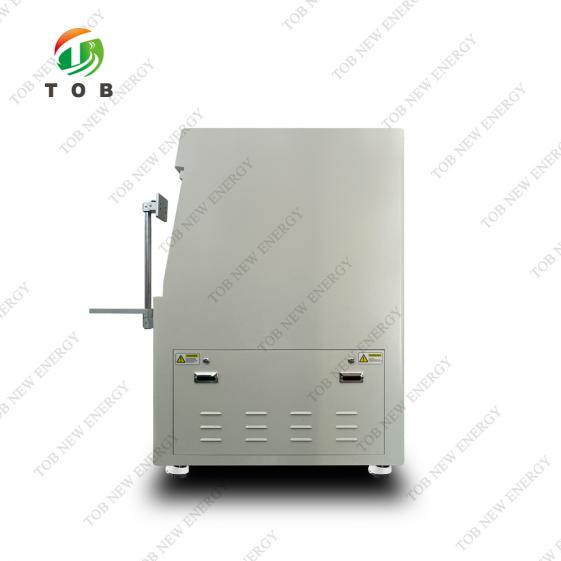

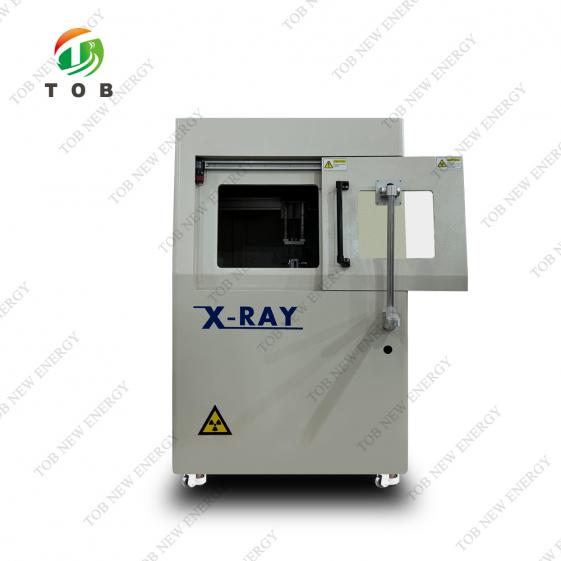

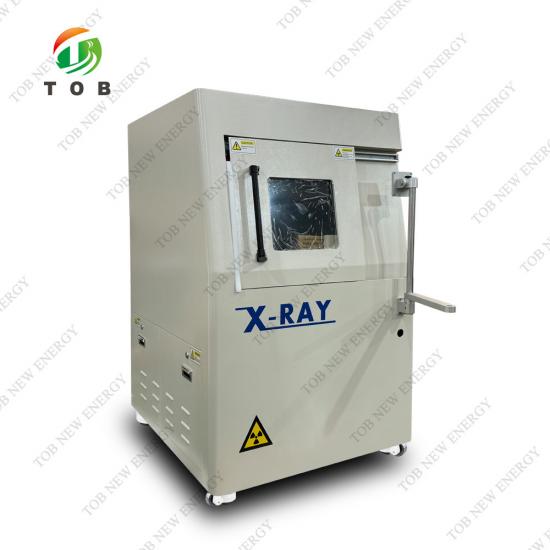

バッテリー用X線検査機

TOB-X-Ray-1 リチウムイオン電池製造用X線検査装置は、X線画像技術を用いた非破壊検査装置です。内部構造欠陥(電極のずれ、はんだボイド、タブの曲がりなど)をリアルタイムで検査し、電池の安全性と品質の安定性を確保します。高い透過能力とミクロンレベルの精度を備えたこれらのシステムは、円筒形、角柱形、パウチ形電池の自動化生産ラインに広く導入されています。
  • ブランド:

    TOB NEW ENERGY
  • 商品番号。:

    TOB-X-Ray-1
  • 注文(moq):

    1
  • お支払い:

    L/C, T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

バッテリー用X線検査機


仕様


リチウムイオン電池製造におけるX線検査装置は、X線画像技術を用いた非破壊検査装置です。内部構造上の欠陥(電極のずれ、はんだボイド、タブの曲がりなど)をリアルタイムで検査し、電池の安全性と品質の安定性を確保します。高い透過能力とミクロンレベルの精度を備えたこれらのシステムは、円筒形、角柱形、パウチ形電池の自動化生産ラインに広く導入されています。


特徴

· 130kV(<7 µm)密閉型X線発生装置

· HDフラットパネル検出器

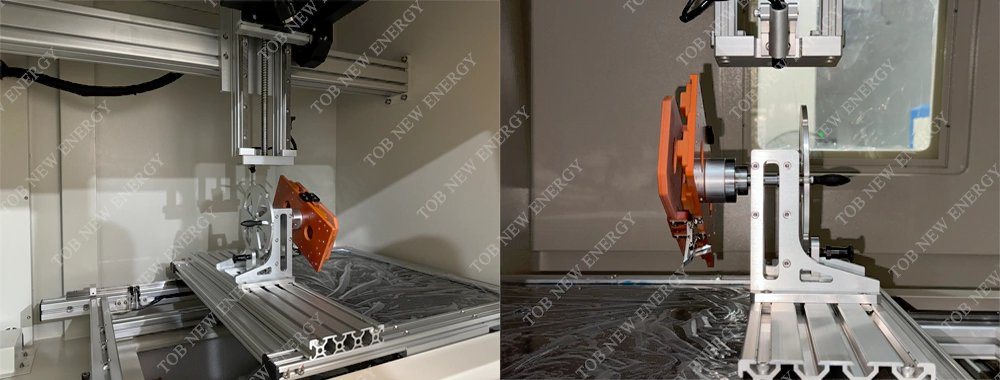

· フラット検査プラットフォームと4軸モーションシステム

· X線管と検出器の自動昇降、便利なターゲットポイント位置決めシステム付き

· 多機能DXI画像処理システム、CNCプログラマブル検出


モデル: TOB-X-Ray-1

アイテム

説明

仕様

X線管

最大電圧、タイプ

130kV、閉鎖

消費電力

40W

焦点サイズ

<7μm

動作範囲(上下)

120mm

システム拡大

600X

検出器

HD FPD有効エリア

130×130mm

ピクセルサイズ

85μm

ピクセルマトリックス

1535*1536

動作範囲(上下)

280mm

システムコンピュータ

オペレーティング·システム

産業用PC、i7プロセッサ、Win 10

モニター

22インチ液晶

ソフトウェア

ユーザーインターフェース

多機能DXI画像処理システム

作業プラットフォーム

最大積載面積

500mm×500mm

最大検査エリア

420mm×360mm

最大積載重量

10kg

移動制御

ジョイスティック、マウス、キーパッド

ナビゲーション

カメラ

HDカメラ、レーザーポイント

マニピュレータ

X / Y / Z1 / Z2の4軸

機器の特徴

電源

AC 110~220V(±10%)50Hz、3.0kW

フットプリント / 正味重量

1080(幅)×1180(奥行)×1730(高さ)mm、1250kg

パッケージ / 総重量

合板木箱、146(幅)x128(奥行)x196(高さ)cm、1400kg

オプションアクセサリ

1.バーコードスキャナ; 2.寸法測定ゲージ 3.バーコードマーカー、これらのアイテムは価格に含まれていません

保証

1年間の保証、製造元の欠陥による部品の無料交換、人為的損傷および不可抗力によるものは除く


X線安全性:すべてのX線装置は、キャビネット型X線システムに関するFDA-CDRH規制CFR 21 1020.40 Subchapter Jに準拠しています。キャビネット型X線システムのFDA-CDRH規格では、外部表面からの放射線放出量が5ミリレム/時を超えないことが規定されています。当社の装置(漏洩量<1μSv/時)は、通常、国際基準の5~10分の1以下です。

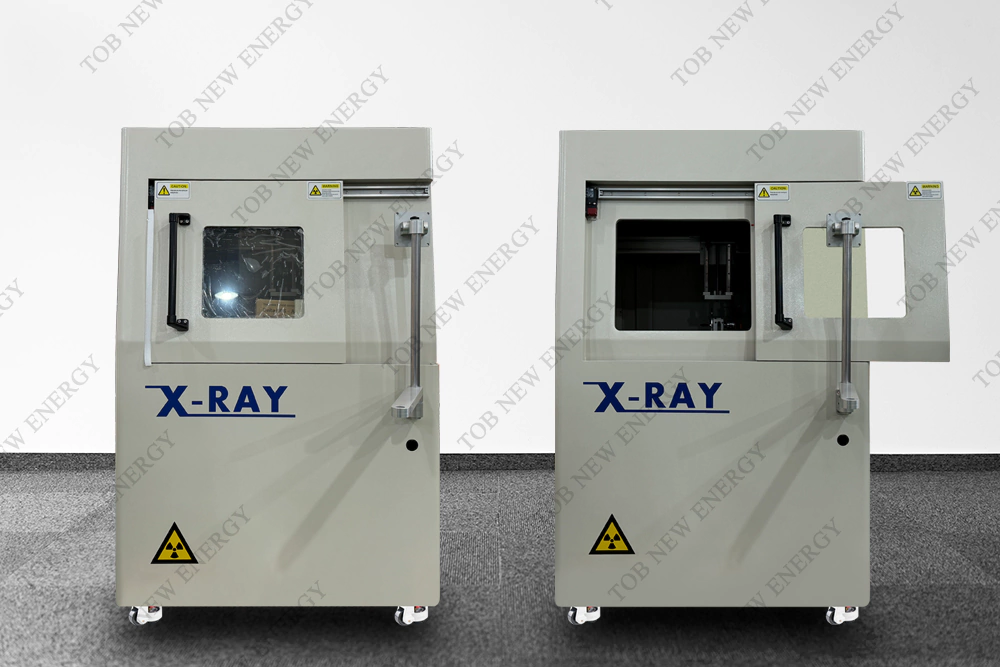

製品展示


X-ray Inspection Machine


X-ray Inspection Machine
