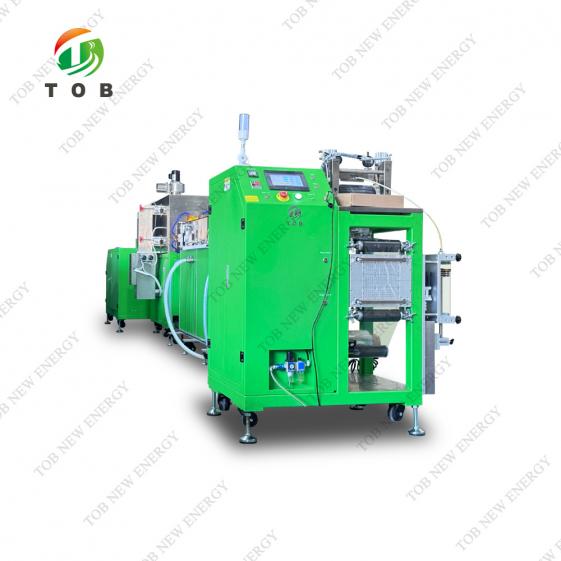

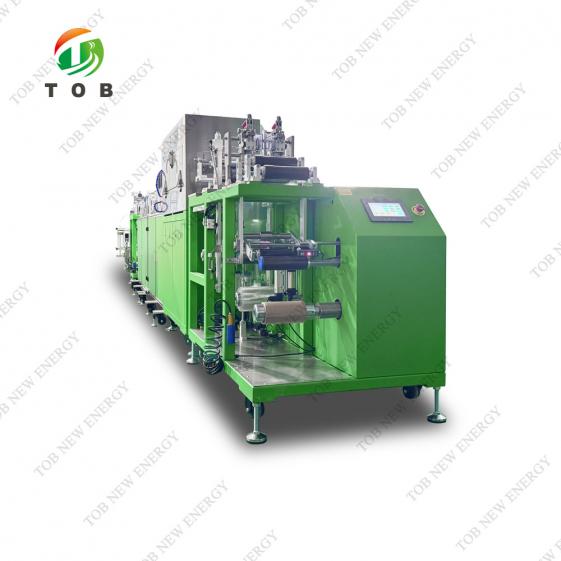

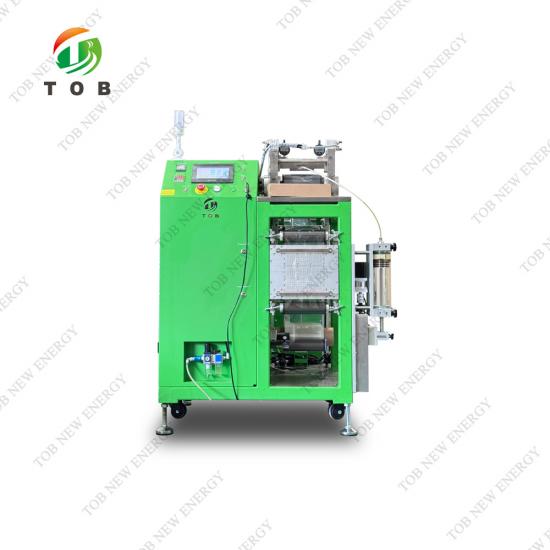

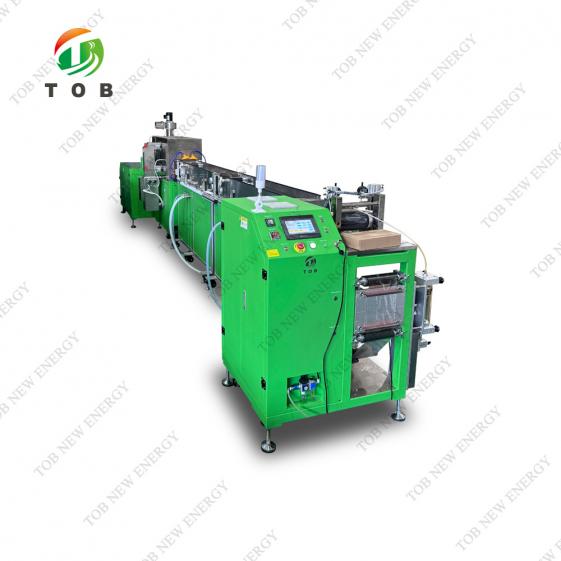

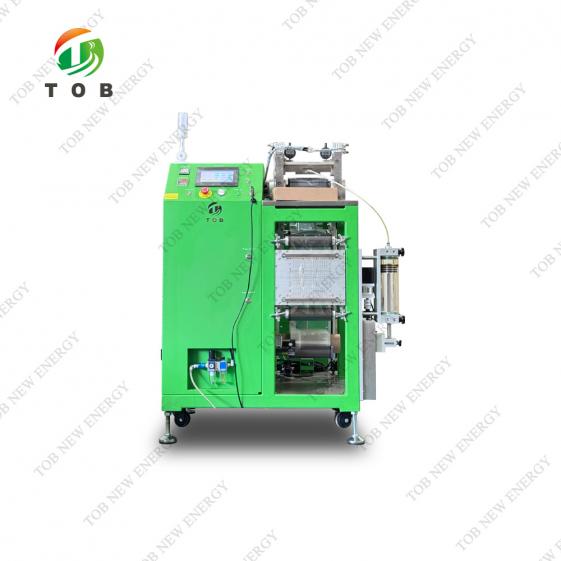

XIAMENウォーターバススロットダイコーター
仕様
TOB-KDS-200-3ウォーターバススロットダイコーターは、高精度なラボおよびパイロットスケールのコーティングシステムです。優れた精度と安定性で、様々なスラリー処理に優れています。
主な特徴:
● 安定したウェブガイド： ウェブの走行を安定させる基板張力制御、超音波エッジガイド装置を搭載。
● デュアル液体機能: デュアルウォーターバスデバイスは、2 つの異なる液体で構成できます。
● 独立巻き取り：独立した張力制御を備えたデュアル巻き取り機構。

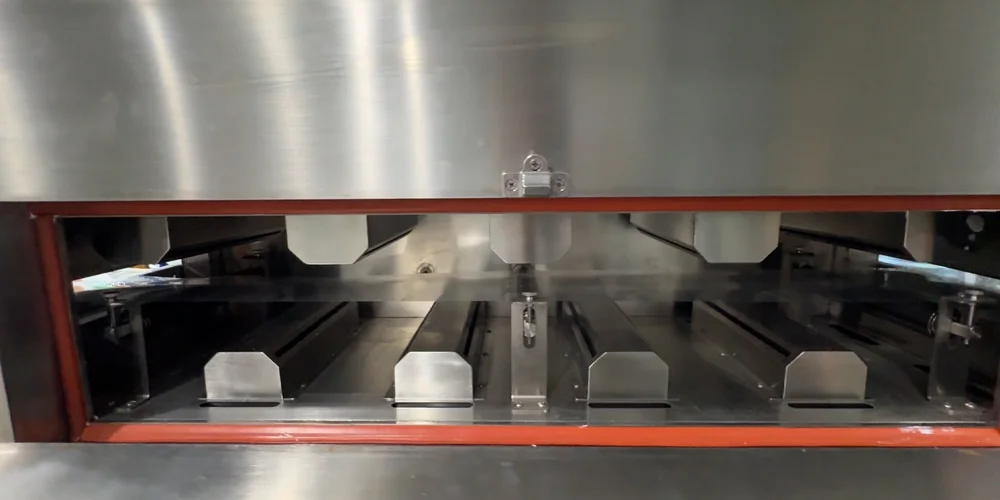

● 効率的な乾燥: 上部と下部から空気を吹き出す熱風オーブンにより、優れた乾燥性能を発揮します。
●高精度コーティング：スロットダイコーティングヘッドと精密調整機構を搭載し、高いコーティング精度を実現します。
● 精密加熱: 加熱制御にアナログ電力レギュレータを使用し、加熱システムに高精度と長寿命を提供します。
● ユーザーフレンドリーなコントロール: デュアルタッチスクリーン (ヘッドとテール) を備えた PLC コントロールにより、操作が簡単で便利になります。
主な技術的パラメータと構成
装備機能:
|
いいえ。 |
アイテム |
技術的パラメータ |
備考 |
|
1. |
コーティング方法 |
スロットダイコーティング |
|
|
2. |
コーティング速度 |
0～5m/分 |
乾燥条件によります |
|
3. |
基板厚さ範囲 |
アルミ箔（Al）：8～30µm
|
|
|
4. |
ローラー面設計幅 |
200ミリメートル |
|
|
5. |
保証コーティング幅 |
120mm以内 |
|
|
6. |
コーティング精度 |
±3µm |
|
|
7. |
両面コーティング重量精度（mg/cm²） |
コーティング中心値の±1.5% |
|
|
8. |
適切なスラリー粘度 |
2000～12000（mPa·s） |
|
|
9. |
片面乾燥コーティング厚さ範囲 |
20～200µm |
|
|
10. |
溶媒特性 |
有機溶媒：NMP（比重=1.033、沸点=204℃）
|
|
|
11. |
適切な固形分範囲 |
20～85% |
|
|
12 |
コーティング寸法精度（mm） |
L ≤ ±1、W ≤ ±0.5 |
L: 長さ方向
|
|
13 |
給餌システム |
シリンジポンプ |
機器の寸法と重量:
● 寸法：L7000 × W920 × H1900 mm
● 重量：約1200kg
● 取り付け：キャスターと調節可能な脚を装備しています。
ハードウェア精度:
|
いいえ。 |
アイテム |
技術的パラメータ |
|
1. |
スロットダイ |
Ra 0.4、真直度≤±1.5µm |
|
2. |
コーティングローラー（スチールローラー） |
ラジアルランアウト ≤ ±1.5µm、Ra 0.4、真直度 ≤ ±1.5µm |
|
3. |
エッジガイド偏差 |
±0.3mm |
インストール環境要件
温度：
● コーティングヘッド部：25～30℃
● 機器の残りの部分：10〜40℃
相対湿度:
● コーティングヘッド面積：正極の場合≤35%、負極の場合≤98%
● 残りの設備: ≤ 98%
サポート施設
電源： 三相5線式、380V、50Hz。電圧変動範囲：+8%～-8%。始動総電力：20kW。
圧縮空気: 供給水は乾燥、ろ過、圧力安定化されている必要があります。出口圧力は5.0 kg/cm²（約0.49 MPa）以上である必要があります。
メンテナンス方法と注意事項
● 各操作の前後にスロットダイ、コーティングローラー、およびすべてのガイドローラーを徹底的に清掃してください。
● スムーズに動作させるために、頻繁に動く部品はすべて清潔に保ち、適切に潤滑してください。
● 緩みや製品品質への潜在的な問題を防止するために、機械のすべてのネジ、ナット、ピン、その他の留め具を定期的に点検し、締め付けてください。
● 安全のため、誤解による事故を避けるため、2 人以上で同時に機械を操作しないでください。
● ゴムローラーを拭く際には油性クリーナーを使用しないでください。

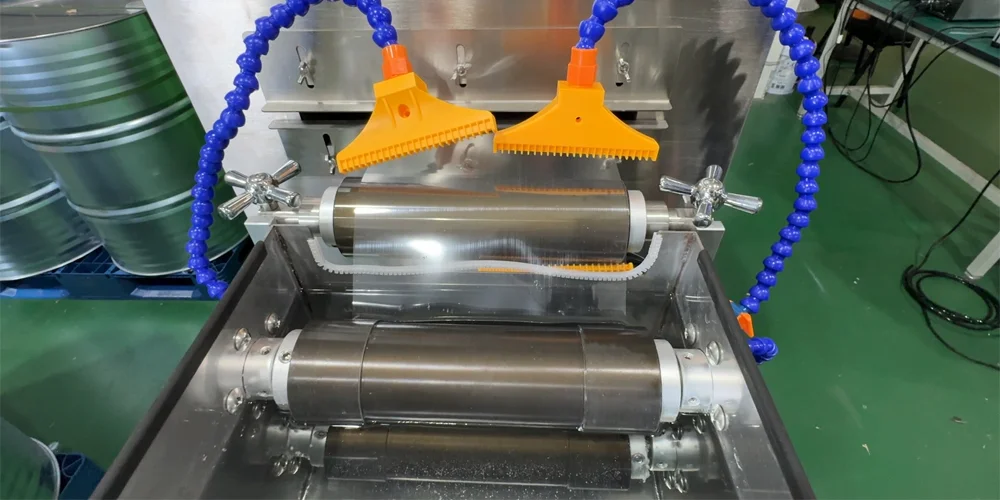

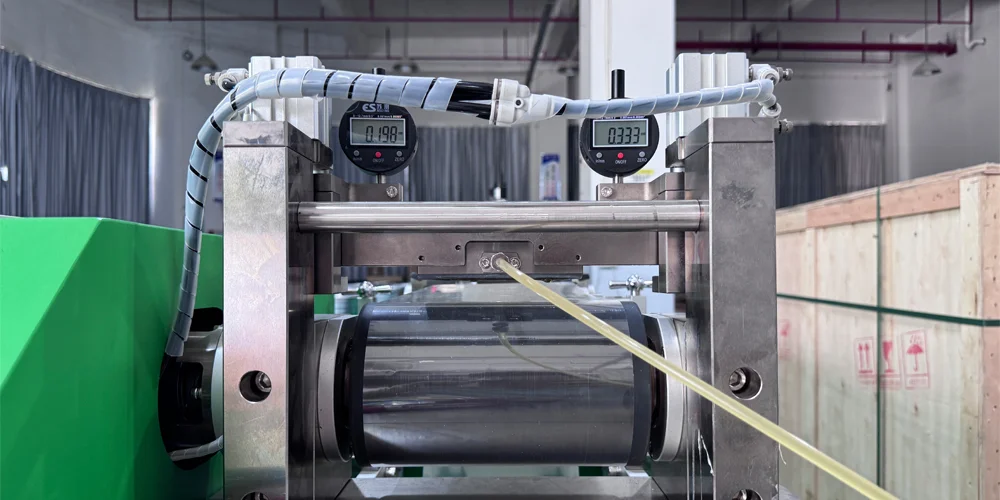

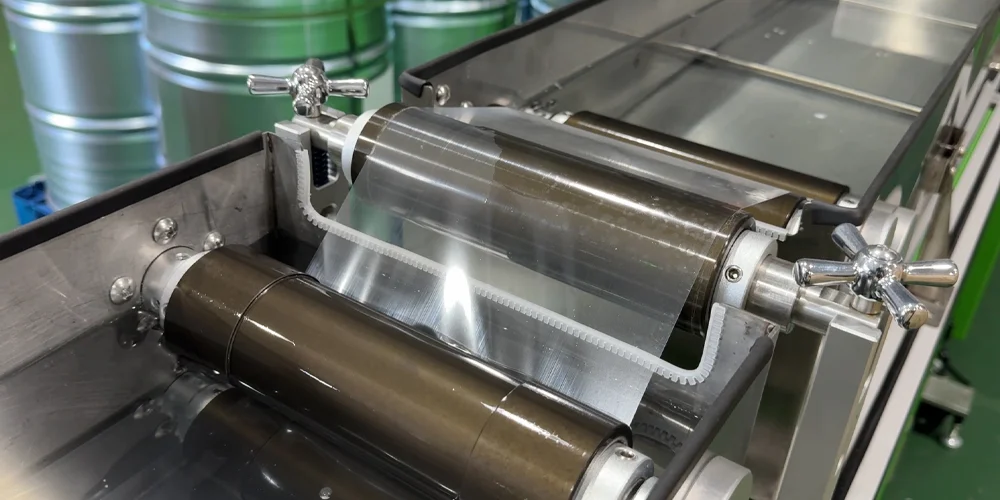

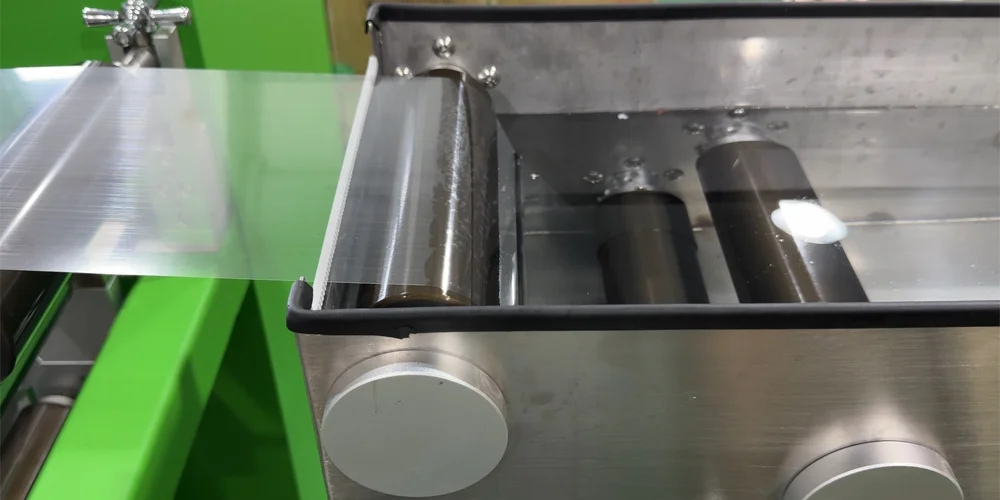

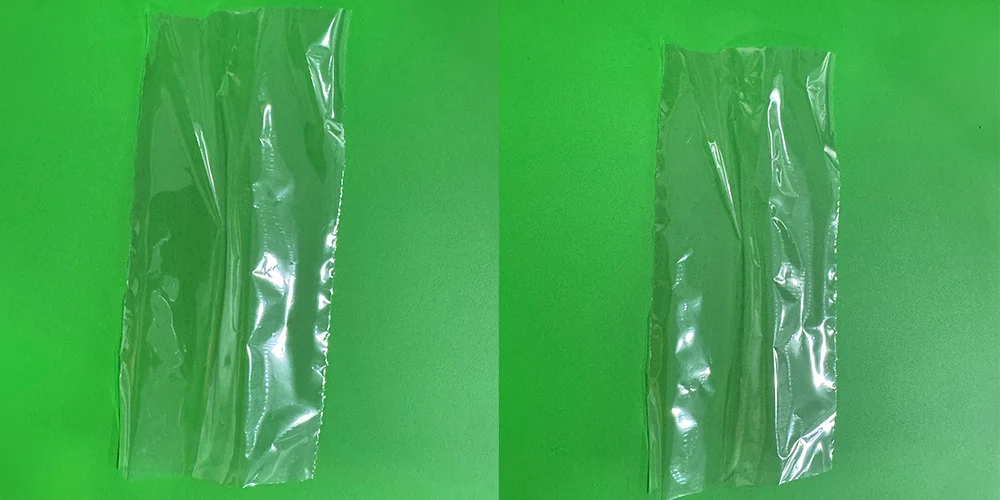

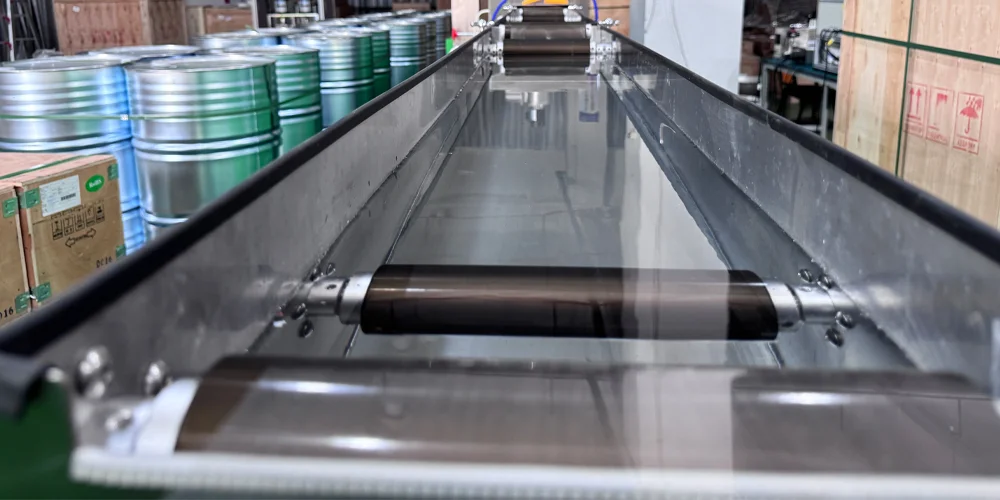

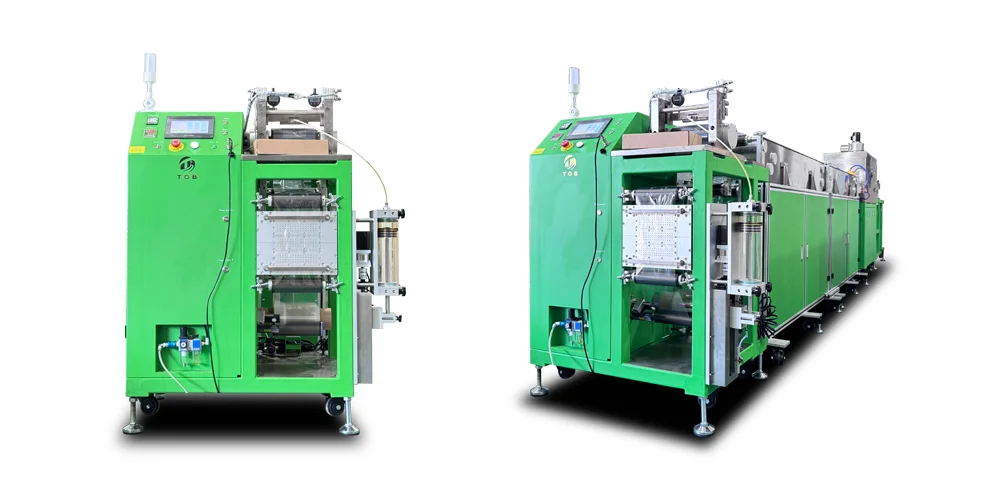

製品展示
|
|
|
|
|
|
|
|
|
|
|
|
