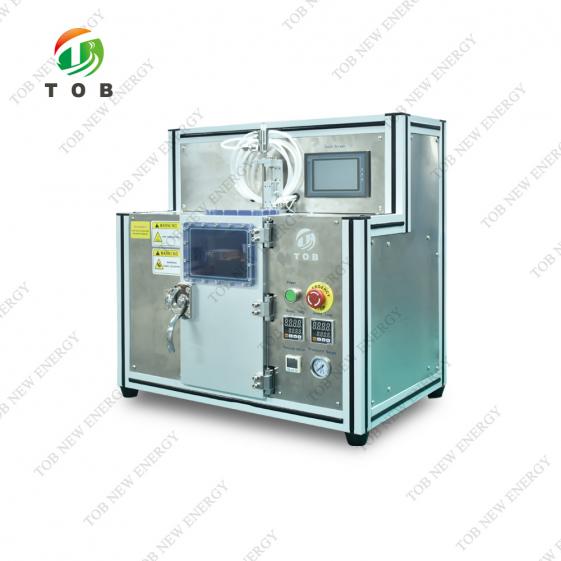

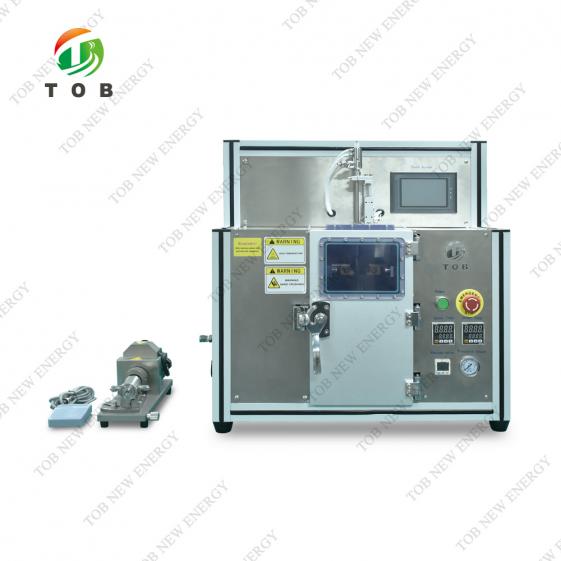

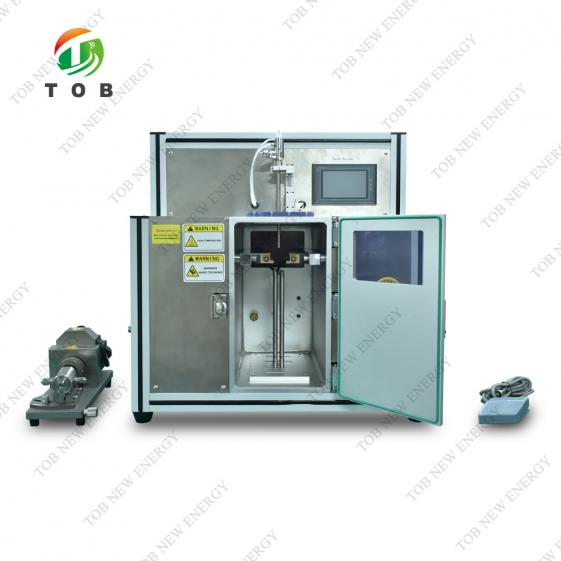

電極充填浸漬およびプレシール機
加载中...

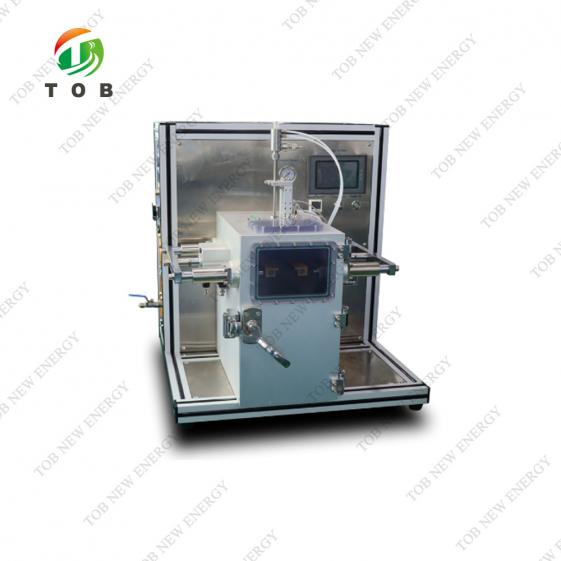

真空電解液充填・浸漬・プレシール一体型マシン

TOB-PVM200真空電解液充填・浸漬・予備シール一体型装置は、バッテリーの電解液充填・浸漬工程に最適です。真空引き後、充填・拡散処理を行い、電解液の精度、吸収性、信頼性を高めます。その後、ホットプレスによる予備シールを行います。
  • ブランド:

    TOB
  • 商品番号。:

    TOB-PVM200
  • 注文(moq):

    1set
  • お支払い:

    L/C,T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

真空電解液充填・浸漬・プレシール一体型マシン


仕様


主な特徴:

  • 1 台のマシンに、射出および拡散機能のホットプレス事前シールが含まれています。
  • 高い測定精度と再現性。
  • 真空引き後に液体を注入するため、効率が高く、精度も正確で、操作が便利で信頼性があります。
  • 入口と出口は耐薬品性ホースで接続されています。
  • シーリングヘッドは銅素材で作られており、熱伝導効果に優れ、消費電力を節約し、作業効率を向上させ、類似製品と比較してエネルギーを節約します。
  • シーリング ヘッドの圧力は、さまざまなプロセス パラメータの要件を満たすように圧力レギュレータによって調整できます。
  • ヘッドは 2 つのリニア ガイド スリーブを介してシリンダーによって駆動され、エッジ シーリング後の製品の平行性を確保するために柔軟かつ正確にガイドされます。
  • 透視窓を通して、作業中に空洞内の変化を観察できます。
  • グローブボックスや乾燥室でも操作できます。
  • 絶妙な外観、安定した性能。
  • PLC、タッチスクリーン操作、柔軟なパラメータ、高度な自動化プログラム。

作業手順の説明:


  • 製品を真空チャンバーに入れます。
  • バッテリーが密閉された真空チャンバー内に入るように、透明な密閉ドアを閉じます。
  • 真空、真空度と設定時間に達した後、自動的に液体を注入します。
  • 液体注入が完了したら拡散プロセスを開始します。
  • サイクルの完了後、パラメータに従って低真空、高真空、圧力保持をポンプで実行します。
  • プレシールを開始します。
  • 真空、真空度と温度値に達した後、自動的にヒートシールし、完了後に製品を取り出します。

機器の主な構成:


  • シリンダーおよびソレノイドバルブ、真空部品:台湾Airtek/XingChen
  • PLC: 表示と制御
  • タッチスクリーン:ディスプレイコントロール
  • アナログ真空計:パナソニック


サイトの環境要件


  • 周囲温度: 顧客の工場の環境によって決まります
  • 電源:220V、50HZ、電圧変動範囲:+10%~-10%
  • 圧縮空気:乾燥、濾過、圧力調整後、出口圧力は4.0kg/cm2以上。グローブボックスに入れる場合、使用される圧縮ガスはグローブボックス内のガスと同じになります。
  • 真空源: 真空ポンプ 2 L/s、-98KPa 以上、またはパイプライン真空 (-98KPa 以上)


技術的パラメータ


  • 液体注入、拡散、プレシールの3つの機能を含みます。
  • 電池サイズ適用範囲:長さ20〜190mm、幅20〜190mm、厚さ0〜15mm。
  • 容量範囲:0.2ml〜3L、液体注入ポンプに応じて調整されます。
  • バッテリー液注入量:注入ポンプの調整に応じて0.2g〜3kg。
  • 注入精度: ±1%
  • 呼気速度:3ml/s調整可能
  • 出入口配管:液体入口管Φ6
  • 主要部品に耐腐食性材料であるステンレス鋼 304 および 316 を製造。
  • ストレートキャビティはアルミニウムで溶接されており、安定した耐腐食構造になっています。
  • ヘッド温度:RT〜250℃、温度は調整可能です。
  • 温度制御精度:±2℃
  • ヒートシール圧力:0~5Kg/cm2調整可能
  • ヒートシール時間:0~99秒調整可能
  • シーディングエッジ幅:5±0.4mm(お客様のご要望に応じて)
  • 最大シールエッジサイズ:190mm
  • シーリングツール長さ:200mm
  • シール厚さ精度(mm):任意の2点のパッケージ厚さ差<15um
  • 電力:300W加熱管、加熱消費電力約0.6KW
  • 外形寸法:L600mm×W620mm×H800mm
  • 電源:AC220V/50Hz/1KW
  • 体重:95kg

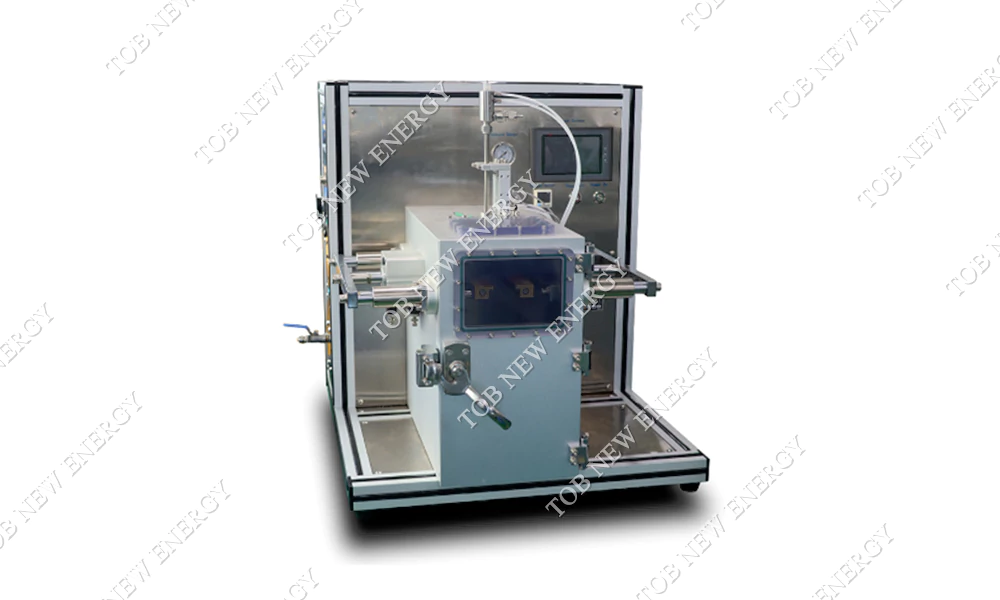

製品展示
