Pouch Cell Electrolyte Filling Machine Pouch Cell Electrolyte Filling Machine Pouch Cell Electrolyte Filling Machine Pouch Cell Electrolyte Filling Machine Pouch Cell Electrolyte Filling Machine

パウチセル製造用グローブボックス付き半自動電解液充填機

このTOB-BZY-P2型電解液充填機は、主にリチウムイオンパウチ型電池の従来の電解液充填および組立工程の自動化に使用されます。標準的なクリーンルーム環境での動作を想定して設計された本機は、焼付塗装仕上げの304ステンレス鋼製のグローブボックス型筐体を備えています。すべての操作は密閉されたグローブボックス内で行われます。

  • ブランド:

    TOB

  • 商品番号。:

    TOB-BZY-P2

  • 注文（moq）:

    1set

  • お支払い:

    L/C,T/T

  • 製品の起源:

    China

  • 出荷港:

    XIAMEN
今すぐお問い合わせ
製品の詳細

パウチセル製造用グローブボックス付き半自動電解液充填機


仕様

このTOB-BZY-P2型電解液充填機は、主にリチウムイオンパウチ型電池の従来の電解液充填および組立工程の自動化に使用されます。標準的なクリーンルーム環境での動作を想定して設計された本機は、焼付塗装仕上げの304ステンレス鋼製のグローブボックス型筐体を備えています。すべての操作は密閉されたグローブボックス内で行われます。

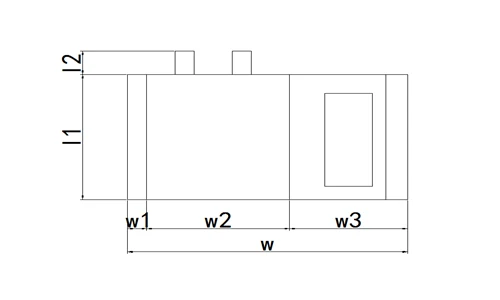

cell size

L1=60～180mm、L2=20～40mm

W1=5～10mm、W2=50～100mm、W3=30～80mm

セル厚 = 6～12mm

備考： （顧客の要件に応じて関連する技術要件を開発する）

上記範囲内でシール幅が同じであればクランプの調整が可能です。

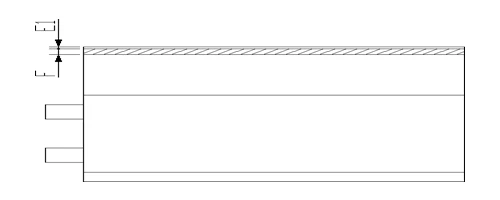

sealing width

充填ポートの未シール領域：E1=5〜10mm（シールエッジとエアバッグ方向エッジ間の高さ誤差）。

シール幅：F=6mm、コンビネーションヘッドを採用しカスタマイズ可能。

シール動作温度：MAX250℃、各ポイントの最大温度差：±3℃


機器パラメータ


動作電圧: AC380V/50HZ、電力約1.5KW

機器の重量: 約1000kg。

機器サイズ: （最大）長さ2700mm、幅1600mm、高さ1800mm。作動圧縮空気：0.65Mpa

作業真空度: -0.095Mpa

総合効率（最大）: 6PPM（バッテリーの仕様とモデルによって異なります）

真空静的機構：

a. 真空レベル: -0.095 MPa

b. サイクル時間：0～9を設定できます。

c.排気/放置時間：0～60分まで設定できます。


主な技術基準

いいえ。

アイテム

パラメータ

1

電解質密度

1.0～1.5 g/cm3

2

真空スタンディング法

1回放置、最大真空度-0.09Mpa

3

充填ポンプの精度

電動ポンプ（≤10g 精度:±0.015g）

4

充填量

1～100gの精度±0.3%


充填モード

通常の充填

5

真空放置時間

1〜99秒調整可能

（注：時間は効率に直接影響します）

6

1回合格率

99%（不良品を除く）


利用

98%

7

設備生産効率

≤6PPM

8

真空度

最大真空度 -0.09Mpa

9

シーリングヘッド幅

6mm、要件に応じてカスタマイズ可能



述べる：

上記ブランドの部品が在庫切れの場合は、お客様にご連絡することなく、同等の部品に変更させていただきますので、納期に影響はございません。ご理解のほどよろしくお願いいたします。



製品展示

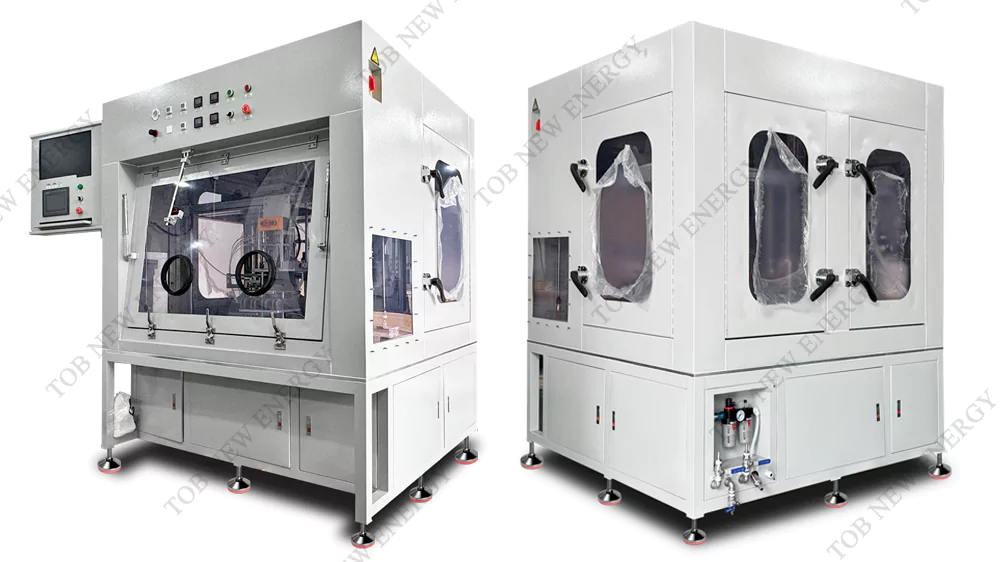

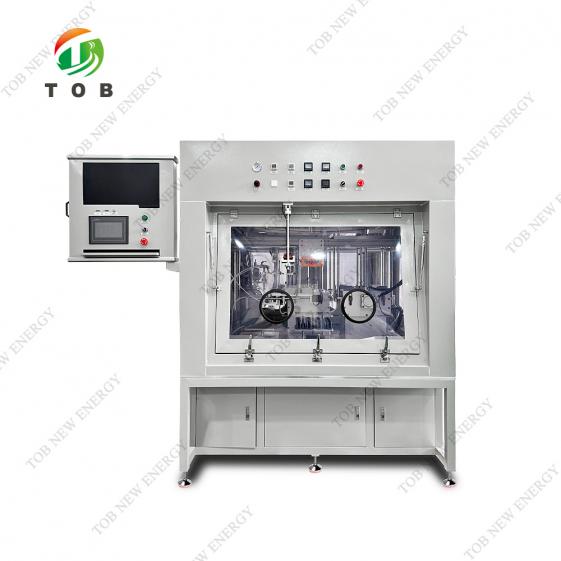

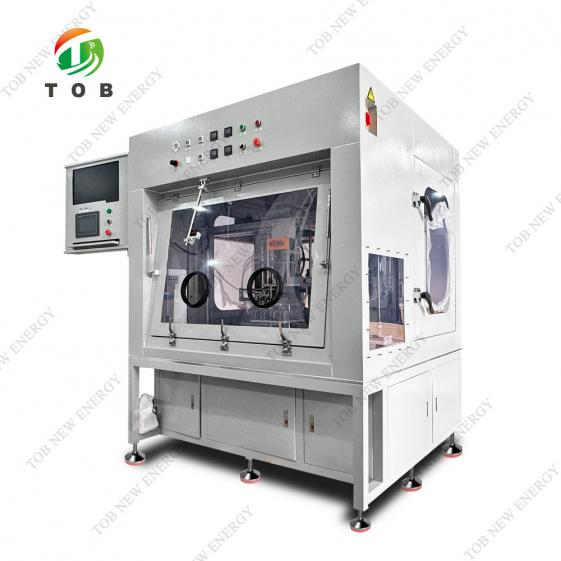

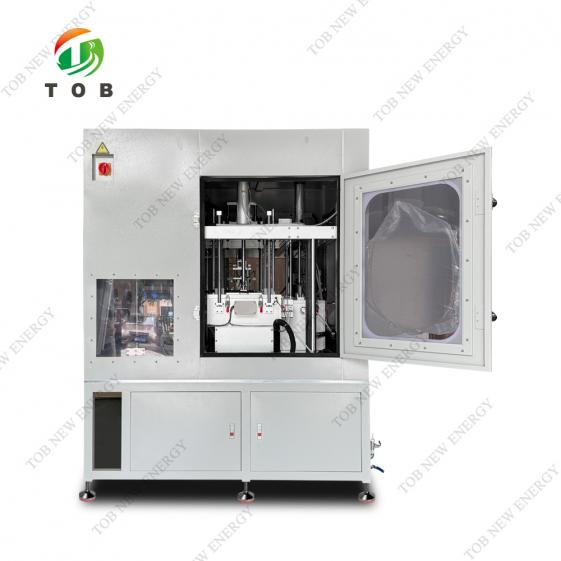

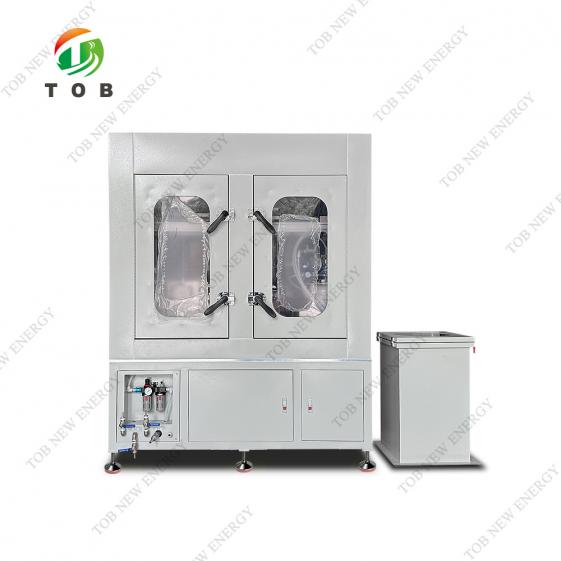

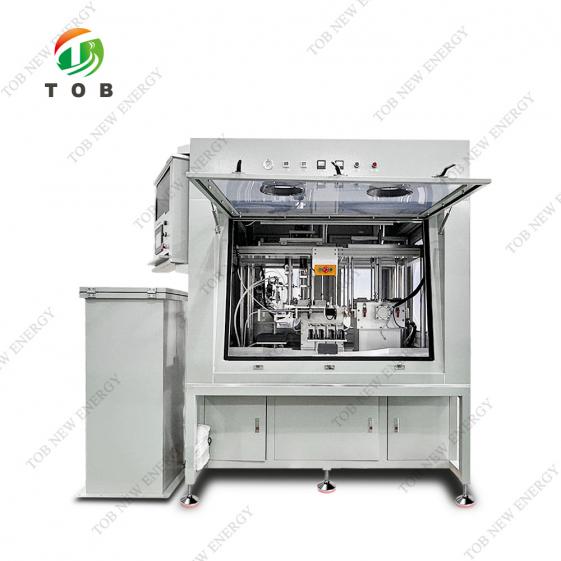

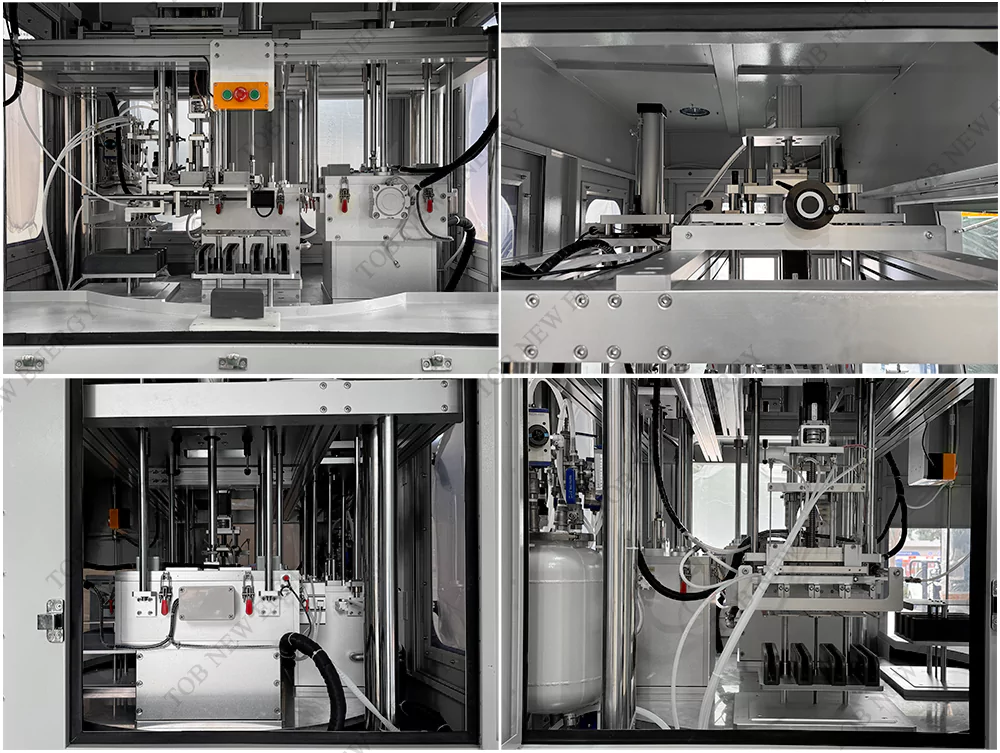

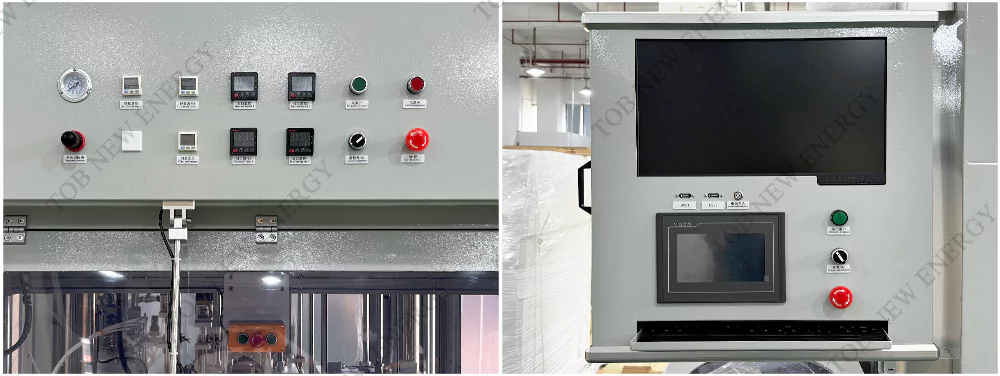

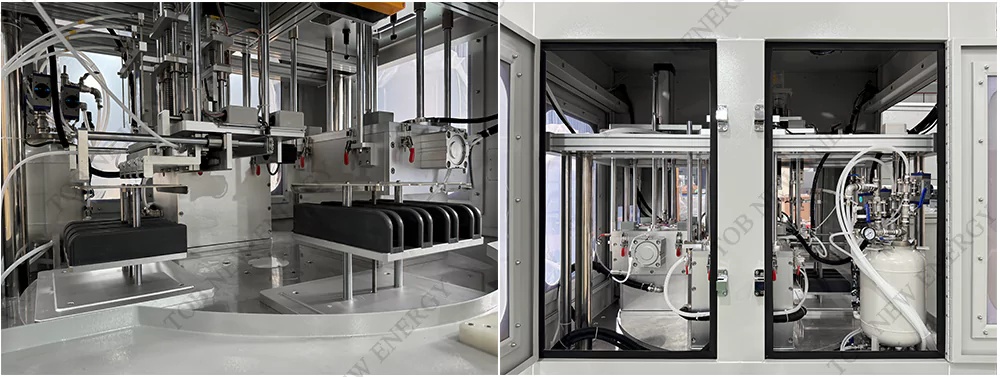

Semi-Auto Electrolyte Filling Machine with Glove Box

Semi-Auto Electrolyte Filling Machine with Glove Box

Semi-Auto Electrolyte Filling Machine with Glove Box

Semi-Auto Electrolyte Filling Machine with Glove Box
