電池研究室用超音波洗浄機

バッテリー研究室および電極調製用 TOB-MUC-E シリーズ超音波洗浄機

製品概要と理想的な用途

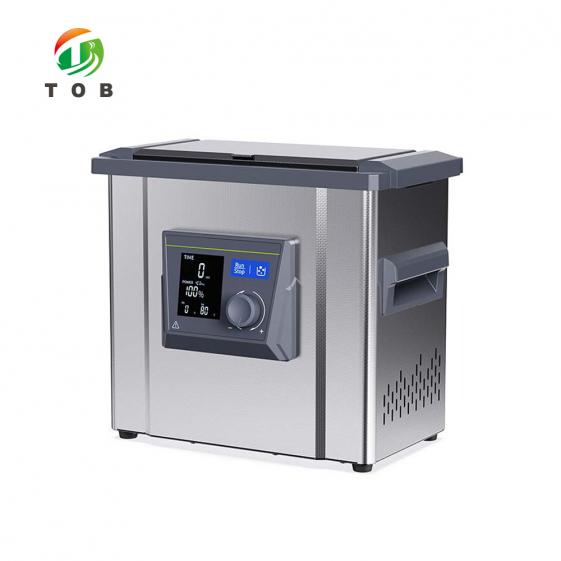

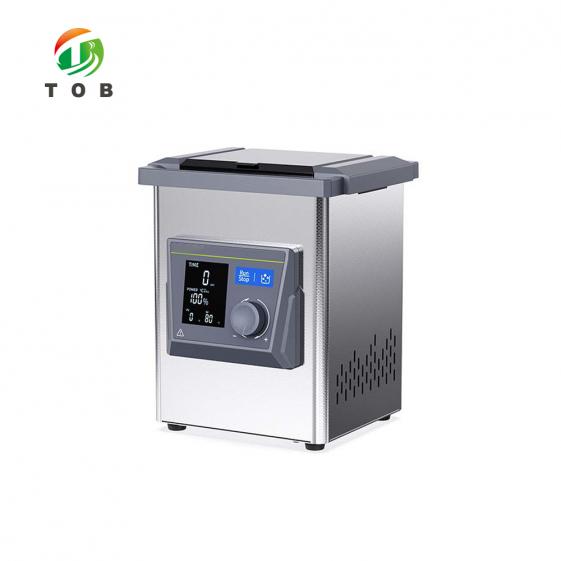

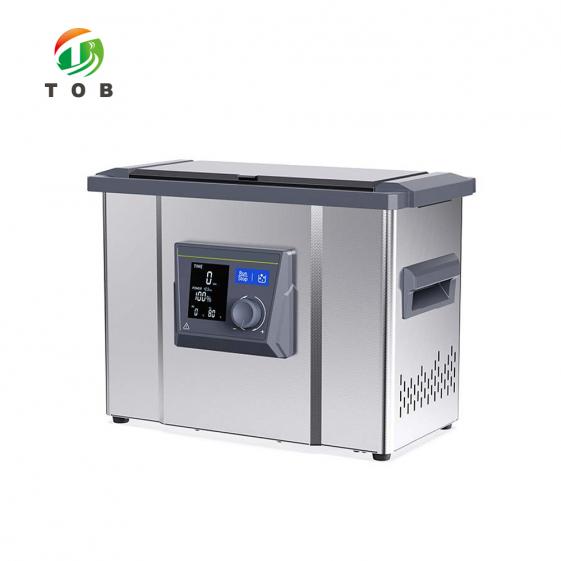

TOB-MUC-Eシリーズは、リチウムイオン電池および全固体電池研究で必要とされる精密洗浄作業を含む、要求の厳しい実験室環境向けに特別開発された卓上型超音波洗浄機のシリーズです。本機は複合超音波発生技術を採用し、高出力超音波を精密に制御して液体媒体内のキャビテーションを最適化します。これにより、強力な機械的こすり洗いを必要とせず、マイクロレベルの汚染物質（有機残留物、粒子状堆積物）を微細孔、複雑な曲面、狭い隙間から選択的に除去できます。

各モデルには独自のインテリジェント制御システムが搭載されており、負荷特性に合わせて超音波パラメータを自動調整します。これにより、音響エネルギーが常に洗浄槽へ集中して供給されます。超音波出力は10％から100％まで1％刻みで無段階調整でき、繊細な部品や頑固な付着物に必要な正確な強度を選択できます。NTCセンサー制御のPTC加熱プレートを内蔵し、洗浄液を室温から80℃まで加熱することで、溶解、抽出、化学反応速度などの洗浄工程を促進します。選択可能な脱気機能（最大30秒間隔の断続運転）は、槽内に溶解した空気の除去を補助し、新しい液体を追加した後や長時間使用後に完全なキャビテーション強度を回復します。

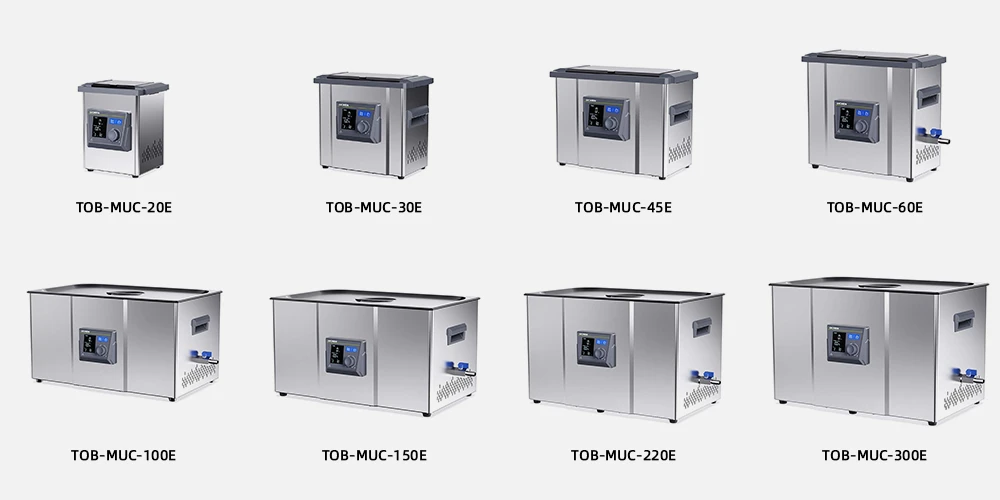

本シリーズは、槽容量2Lから30L、超音波出力60Wから720Wまでの8モデルで構成されています。すべてのモデルに温度、時間、出力をリアルタイム監視できる3インチバックライト付きLCDディスプレイを搭載しています。槽は溶接継ぎ目のない304ステンレス鋼（厚さ1.0mm以上）を一体プレス成形しており、広範囲のpH（3～12）に耐性があります。6L以上のモデルには304ステンレス鋼製排水バルブとシリコンホースが装備され、高温または化学的に攻撃性の高い溶液を安全かつ制御して排出できます。

適しています：

• 洗浄コインセル用ハードウェア（ケース、スプリング、スペーサー）、電極ディスク、および集電体箔をセル組立前に洗浄し、切削油、ほこり、吸着水分を除去します。
• 混合容器、ドクターブレード、スロットダイヘッド、その他のバッテリーコーティング装置部品から乾燥した電極スラリー残留物を除去します。
• カソードまたはアノード粉末の小規模バッチ合成後のすすぎに使用し、残留塩や有機界面活性剤を除去します。
• HPLC溶媒の脱気、ナノ材料の分散、ガラス器具や小型機器の洗浄など、一般的な実験室作業にも使用できます。

どの槽容量が洗浄作業量に適しているかわかりませんか？通常使用する部品サイズと処理量を当社の実験室機器専門スタッフにお問い合わせください。適切なモデル選定をサポートします。

バッテリーセル調製における超音波洗浄の位置付け

電池研究および小規模生産では、すべての部品の清浄度が電気化学的結果に直接影響します。TOB-MUC-Eシリーズは工程内の複数箇所で使用されます：

• 電極基材洗浄：アルミニウム箔や銅箔は、スラリー塗布前に圧延油や環境由来の汚染物質を含む場合があります。適切な溶媒を用いた短時間の超音波処理により、表面の均一性とコーティング密着性を向上できます。
• セルハードウェア調製：コインセルケース、スプリング、スペーサー、Oリングには加工用潤滑剤が残留していることがあります。加熱した洗剤または溶媒槽での超音波洗浄は、研磨されたシール面を傷つけることなく残留物を除去し、信頼性の高いセル封止と安定した内部抵抗の確保に役立ちます。
• コーティング装置のメンテナンス：ドクターブレード、コンマバー、スロットダイリップには乾燥した電極スラリーが蓄積し、コーティング品質に影響を与える可能性があります。これらの部品を超音波槽内の適合する溶媒に浸すことで、手作業では届きにくい端部や狭い流路から残留物を取り除けます。
• 一般的な実験器具洗浄：NMP系または水系スラリーに使用した混合ビーカー、シリンジ、へらは超音波洗浄でき、異なる材料バッチ間の相互汚染リスクを低減します。

洗浄パラメータ（出力、温度、時間）を正確に設定および変更できるため、同じ機械で繊細なセパレータ膜（低出力）からひどく汚れた装置部品（高出力）まで処理できます。

超音波洗浄機の動作原理

TOB-MUC-Eシリーズは、メーカーが説明する以下の原理に従って超音波エネルギーを発生・制御します：

1. 超音波発生：本機は複合超音波発生技術を採用し、電力を高周波（約40kHz）の機械振動へ変換します。これらの振動は槽内の液体へ伝達されます。
2. キャビテーション効果：高周波振動により、液体内に高圧と低圧の周期的変化が発生します。低圧段階では微小な蒸気気泡が形成され、高圧段階ではこれらの気泡が激しく崩壊します。このキャビテーションと呼ばれる過程により局所的な衝撃波が発生し、表面から汚れ粒子を剥離します。メーカーによれば、本システムは液体媒体内のキャビテーションを最適化するよう設計されており、複雑な形状から有機残留物や粒子状堆積物を選択的に除去できます。
3. インテリジェント出力制御：独自のインテリジェント制御システムが負荷条件を監視し、共振と効率的なエネルギー伝達を維持するために超音波パラメータを自動調整します。ユーザーは超音波出力を10％から100％まで1％刻みで無段階調整することで、キャビテーション強度をさらに細かく調整できます。
4. 加熱および脱気：NTC温度センサーとPTC加熱プレートが連携して洗浄液を設定温度（最大80℃）まで加熱し、洗浄を促進します。脱気機能を有効にすると、超音波が間隔をあけてパルス動作（最大30秒間隔）し、液体中の溶解空気を放出します。これにより、槽を新しく満たした後や長時間使用後にキャビテーション効率が回復します。

主な特徴

以下の特徴はメーカーによって記載されており、TOB-MUC-Eシリーズに共通します。

1. 高解像度LCDディスプレイ -3インチのバックライト付きLCD画面により、温度、残り時間、出力レベルなどのリアルタイム動作情報を表示し、ユーザーは洗浄工程を一目で監視できます。
2. 継ぎ目のない304ステンレス鋼製槽 -内部槽は304ステンレス鋼板（1.0mm以上）を一枚成形プレス加工して作られており、溶接継ぎ目がありません。広いpH範囲（3～12）に耐性があり、変形することなく長期間使用できるよう設計されています。この設計は、弱アルカリ性洗剤から有機溶媒まで、さまざまな洗浄剤を使用するバッテリー研究室に不可欠です。
3. 無段階超音波出力調整（1％刻みで10％～100％） -超音波出力を細かく調整できるため、ユーザーはさまざまな洗浄作業に必要な正確な強度を選択できます：デリケートなセパレータフィルムや小型部品には低出力、コーティング装置に付着した頑固な乾燥スラリーの除去には高出力を使用します。
4. NTC制御 PTC加熱（RT～80℃） -NTCセンサーが液体温度を監視し、PTCセラミック加熱プレートが均一な加温を提供します。制御された加熱により、可溶性汚染物質の溶解が促進され、多くの洗浄薬品の効果が向上します。
5. 脱気機能 -この機能（間欠動作、最大30秒間隔）は、新しい洗浄液から溶存空気を除去するのを補助し、サイクル開始時から超音波キャビテーションが最大強度で作動することを確保します。

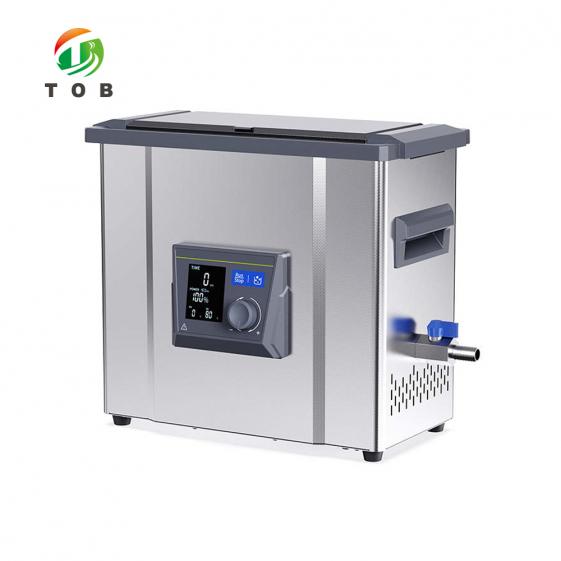

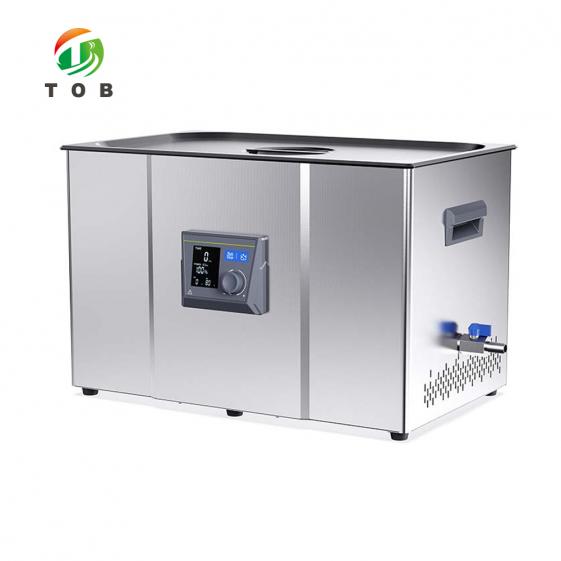

6. 304ステンレス鋼製排水バルブ（6 L以上のモデル） -TOB-MUC-60Eおよびそれ以上の大型ユニットでは、流量調整可能な304ステンレス鋼製排水バルブと付属のシリコンホースにより、作業者は加熱された液体や化学的に腐食性のある液体を安全に廃棄容器へ直接排出できます。これにより、装置を傾けたり、手動で槽内液をサイフォンで抜いたりする必要がありません。
7. 堅牢な構造と高度な回路設計 -メーカーによると、電子設計には輸入チップ技術と高度な回路レイアウトが採用されており、電気エネルギーから超音波出力への変換効率を向上させ、全体的な省エネルギーに貢献します。

完全な技術仕様

以下の表には、TOB-MUC-Eシリーズ全8モデルの技術パラメータが示されています。

バッテリーラボでTOB-MUC-Eシリーズを使用する際のよくある質問

Q1: 超音波洗浄機はNMPやエタノールなどの有機溶剤に使用できますか？
はい、304ステンレス鋼製タンクは多くの有機溶剤に対して耐薬品性があります。ただし、ユーザーは可燃性溶剤に関する安全な実験室作業手順に従う必要があります。加熱機能を使用する際は注意し、溶剤の引火点より十分低い温度でのみ使用してください。リスクをさらに低減するため、溶剤を水で満たしたタンク内の二次容器（ビーカー）に入れる方法が一般的に用いられます。

Q2: 薄い電極箔やセパレーターの洗浄には、どの超音波出力レベルを使用すべきですか？
低出力設定（10％～30％）と短い洗浄時間から開始してください。無段階調整により非常に細かな制御が可能です。ユーザーは効果的な洗浄が確認できるまで徐々に出力を上げることができ、箔やフィルムへの機械的損傷を防ぐことができます。必ず最初に小片で試験してください。

Q3: 脱気機能はどのように動作し、いつ使用すべきですか？
脱気モードでは超音波をオン・オフ（最大30秒間隔）でパルス作動させ、溶液中に溶け込んだ空気が上昇して液体から抜けるようにします。新しい洗浄液を追加した場合や、槽を長期間使用していなかった場合は、脱気サイクルを実行することを推奨します。溶存ガスはキャビテーションを弱め、洗浄効率を低下させるためです。

Q4: 加熱機能を使用する必要がありますか、それとも洗浄機は室温で動作できますか？
加熱は任意です。多くの洗浄液は室温でも効果的に機能します。加熱は、洗浄剤の作用が温度に依存する場合や、乾燥したスラリー残留物を溶解する場合に有効です。ユーザーは希望する温度を設定でき、コントローラーがその温度を維持します。

バッテリーラボのワークフローに、安定した調整可能な超音波洗浄を導入する準備はできていますか？用途に適した槽サイズのTOB-MUC-Eシリーズについて、見積もりをご依頼ください。適切なモデルの選定や洗浄プロトコルの設定に関するアドバイスについては、当社の実験室機器チームまでお問い合わせください。
