TOB、欧州にてステンレス缶を用いた32140タブレス円筒形セル生産ラインを納入

Oct 30,2026

プロジェクト事例 · ヨーロッパ · 2026年

ステンレス鋼製筐体を中心に設計された、統合型の32140タブレス円筒形セル製造ライン。

TOB NEW ENERGYは、電極処理、タブレスジェリーロールの組み立て、集電体の接合、缶の組み立て、電解液の注入、化成、選別を一つの生産システムとして統合しました。

プロジェクト年
所在地
ヨーロッパ
セル形式
32140円筒形セル
構造
タブレス集電
筐体
ステンレス鋼缶
サービス範囲
エンジニアリング、納入、据付、試運転、および技術サポート
01

電極処理

混練、塗工、プレス(カレンダー)、スリット、および高真空ロール乾燥。

02

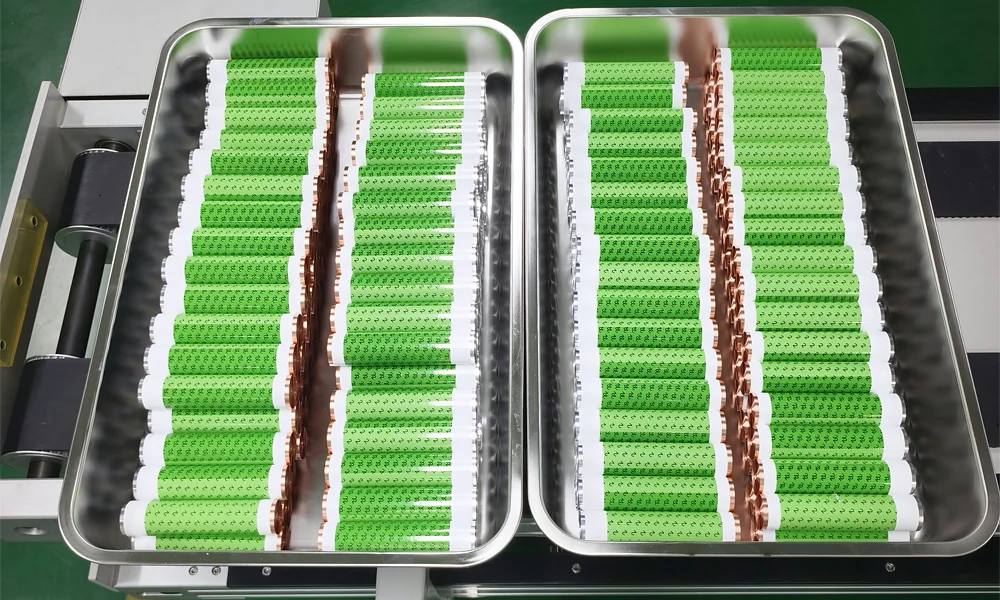

タブレス巻取り

制御された張力と位置合わせにより、32140ジェリーロールの形状を確立します。

03

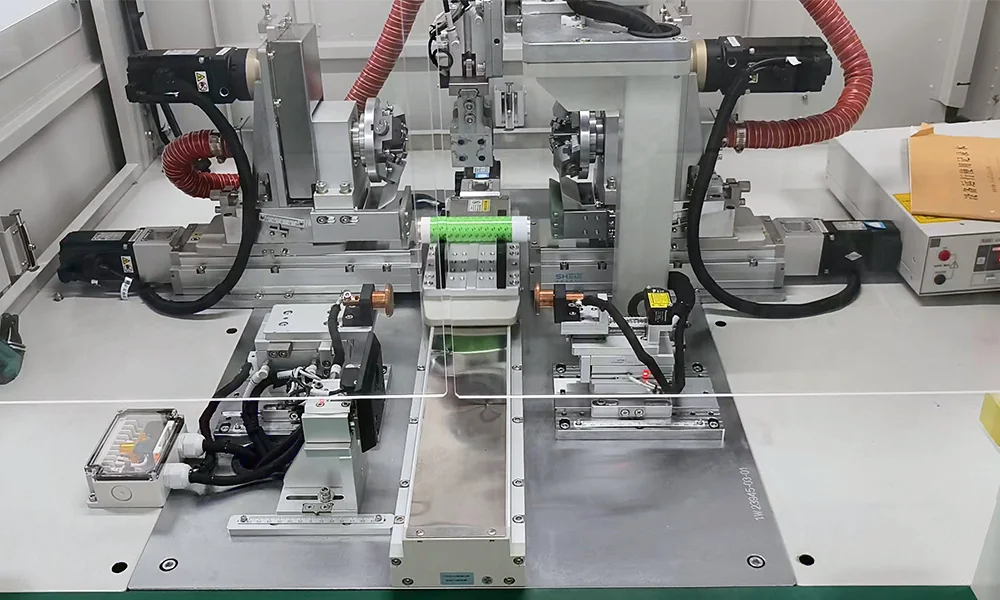

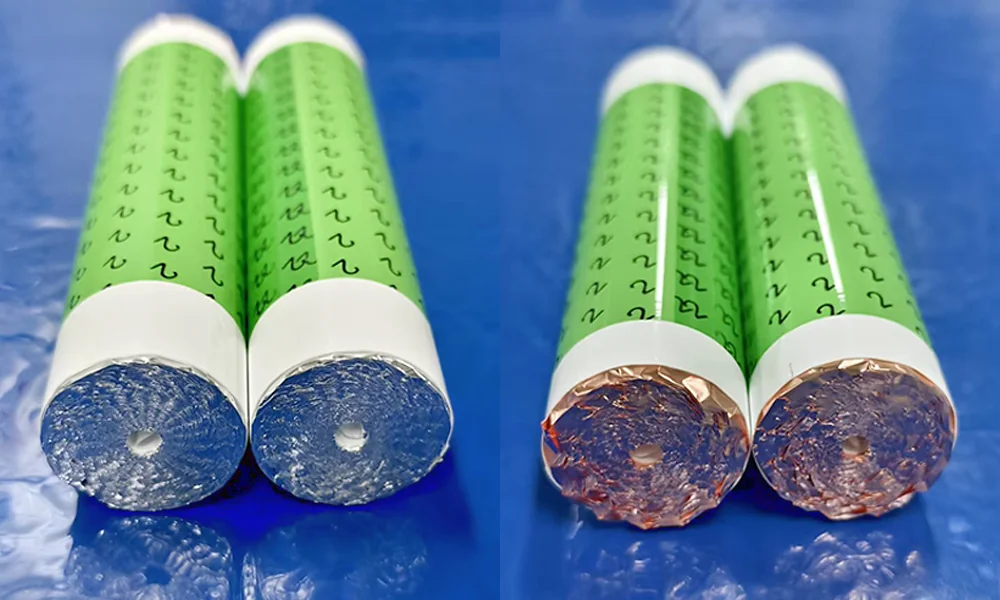

端面成形

露出した箔の端部が安定した集電接触面に成形されます。

04

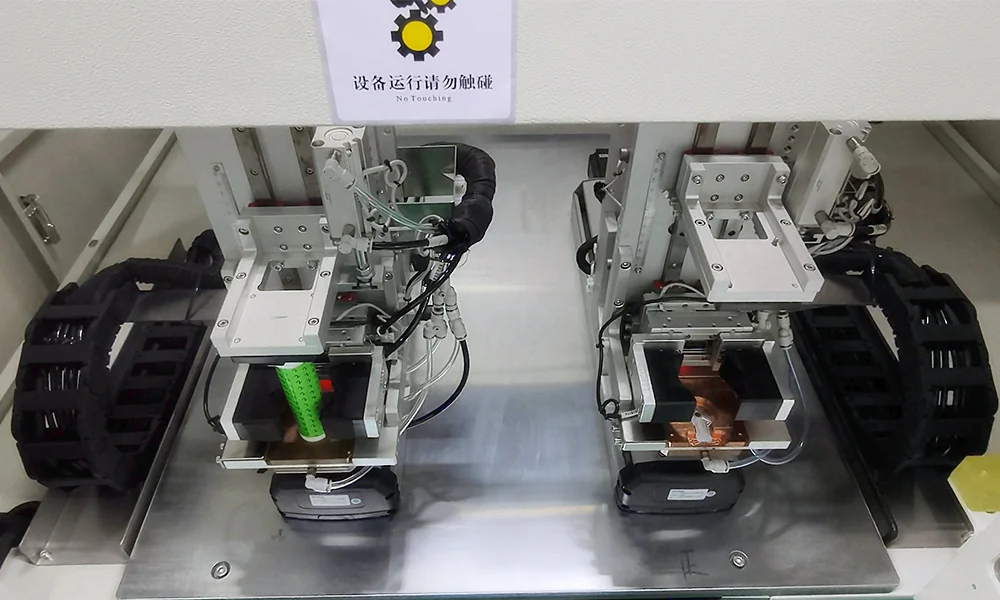

集電体接合

承認されたプロセスウィンドウを使用して、集電体ディスクの位置決めとレーザー溶接を行います。

05

カン組立

絶縁、ステンレス製カンの挿入、グルービング、注液、封口を統合的に行います。

06

化成・選別

化成、エージング、試験、グレーディング、選別において、必要な品質記録を保持します。

32140

セルフォーマット

大型円筒形セルの製造ルート。

タブレス

集電方式

端面成形および溶接と連動した、連続的な箔端部接触。

スチール

セル外装

絶縁および封口の各工程に合わせたステンレス製カンの組み立て。

エンドツーエンド

提供範囲

エンジニアリングから据付、試運転、技術サポートまで。

01

顧客の優先事項とエンジニアリングの対応

4つの制御ポイント

プロジェクトは、電極端部形状、長尺巻き取り、分散型集電、およびトレーサブルなバックエンドテストの関係性に基づいて定義されました。

A

一貫した電極端部の準備

TOBのエンジニアリング対応タブレス構造に必要な露出箔形状に合わせて、スラリー調整、塗工、カレンダー加工、スリット加工、真空乾燥を連携させました。

B

長尺ジェリーロールの制御

TOBのエンジニアリング対応巻き取り後に正極、セパレーター、負極が均一な端面を形成するように、制御された張力、ウェブガイダンス、アライメントを指定しました。

C

集電体の再現性のある接合

TOBのエンジニアリング対応端面成形、集電体の位置決め、レーザー溶接パラメータ、および電気検査を1つのつながったプロセスとして統合しました。

D

トレーサブルなセルデータの保持

TOBのエンジニアリング対応顧客が承認した分類およびロット管理の要件にフォーメーション、エージング、テスト、グレーディング、およびソートの記録を連動させる。

02

生産ラインの設計基礎

プロジェクト範囲

最終的な機械の設定と受入基準は、顧客が承認したセル図面、材料、プロセスレシピ、目標出力、および工場環境に基づいて定義される。

セルフォーマット 32140円筒形バッテリーセル
セル構造 タブレス/連続集電
セル外装 ステンレス鋼缶
フロントエンドの範囲 スラリー調製、塗工、プレス、スリット、高真空電極ロール乾燥
アセンブリの範囲 巻回、ジェリーロール端面成形、集電ディスク接合、缶組み立て、溝加工、注液、封口
バックエンドの範囲 フォーメーション、エージング、電気的テスト、容量グレーディング、自動ソート
プロジェクトサービス エンジニアリング、機器配送、据付、試運転、技術サポート
最終構成 承認されたセル設計、材料システム、品質計画、出力、自動化レベルに適合; TOBの統合ライン範囲の例については、関連する タブレス円筒形電池生産ライン を参照してください。

横方向にスワイプして、設計基礎の表全体を確認します。

03

主要設備およびプロセス制御

統合ルート

設備グループは、調製された電池材料から等級分けされた32140セルまでのルートをカバーする。最終的なパラメータは、承認された技術仕様書の対象となる。

プロセス段階主要設備プロセス制御の目的
材料調製
乾燥炉および電池スラリーミキサー
承認された条件の下で、乾燥成分ならびに均質な正極および負極スラリーを調製する。
電極製造
塗工機、ロールプレス、スリッター、高真空ロール乾燥機
塗工、厚さ、密度、気孔率、スリット幅、端部品質、残留水分を制御する。

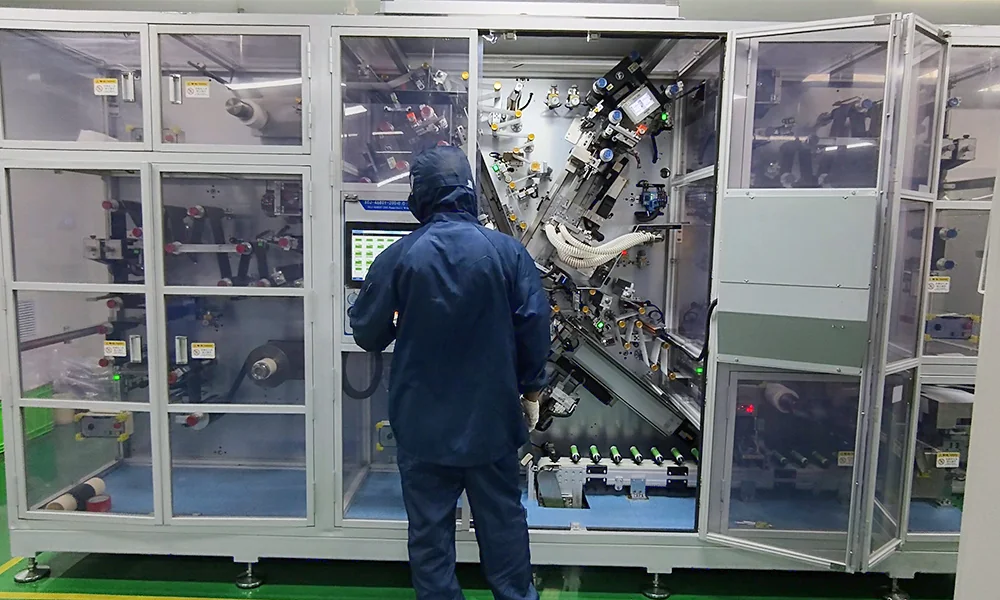

タブレス巻回
長いジェリーロール全体にわたり、ウェブテンション、電極の位置合わせ、露出した箔端部の形状を維持する。最終的な工具およびレシピの設定は、承認された32140セル設計に適合している。

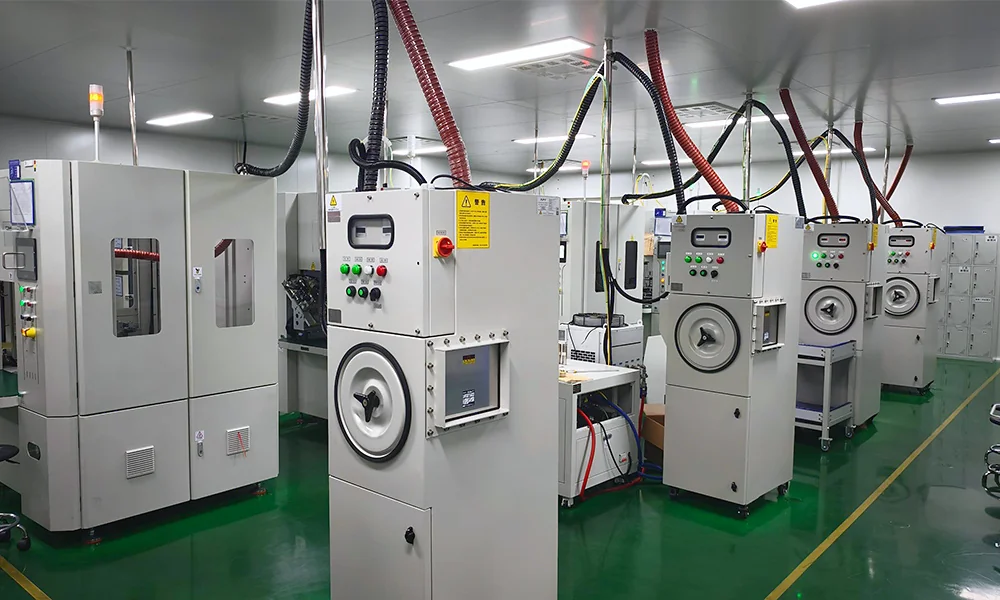

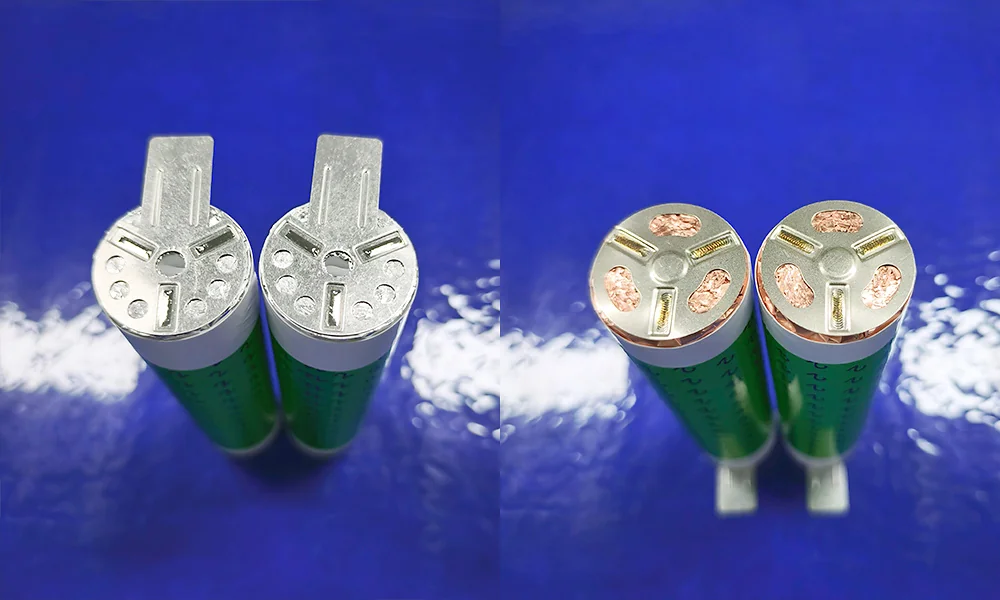

端面成形と接合
安定した端面を形成し、集電体部品の位置を合わせ、承認された分散溶接インターフェースを管理します。

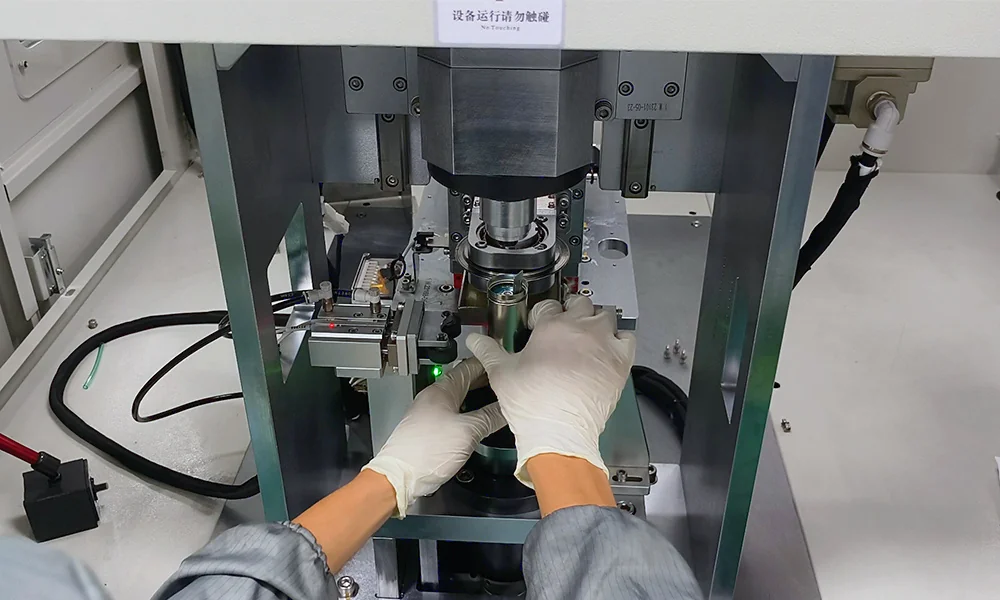

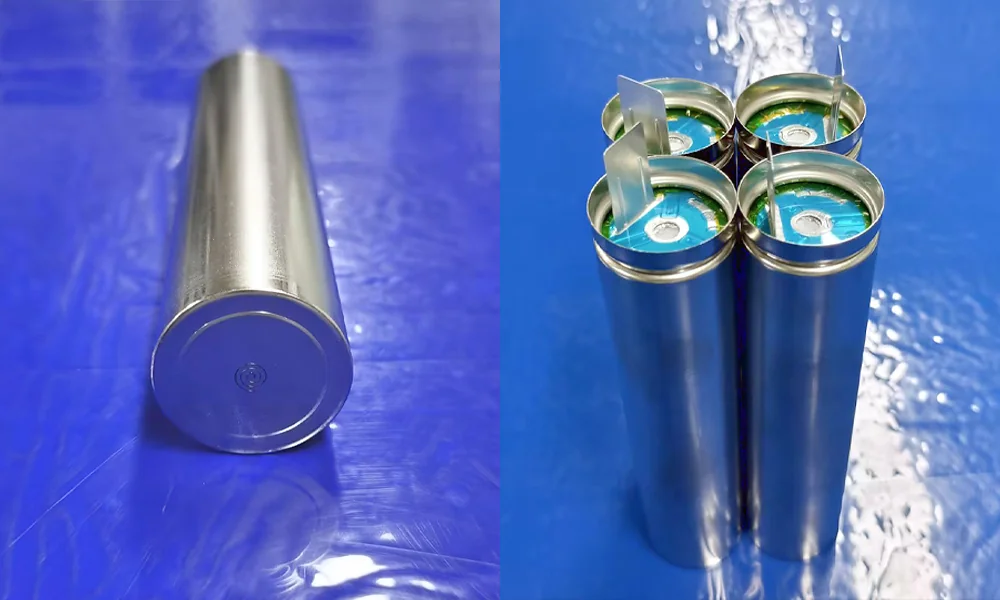

缶およびキャップの組み立て

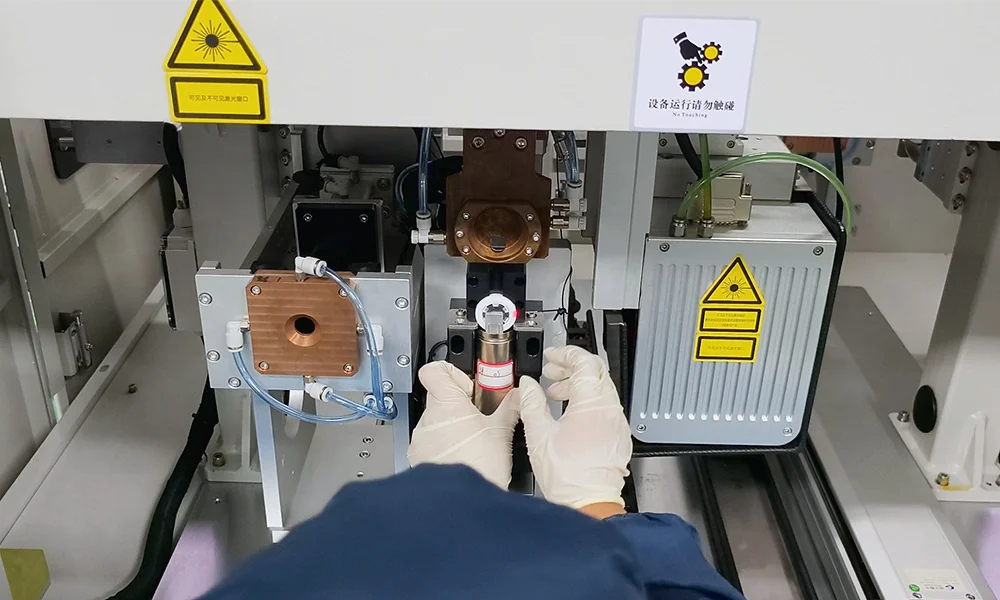

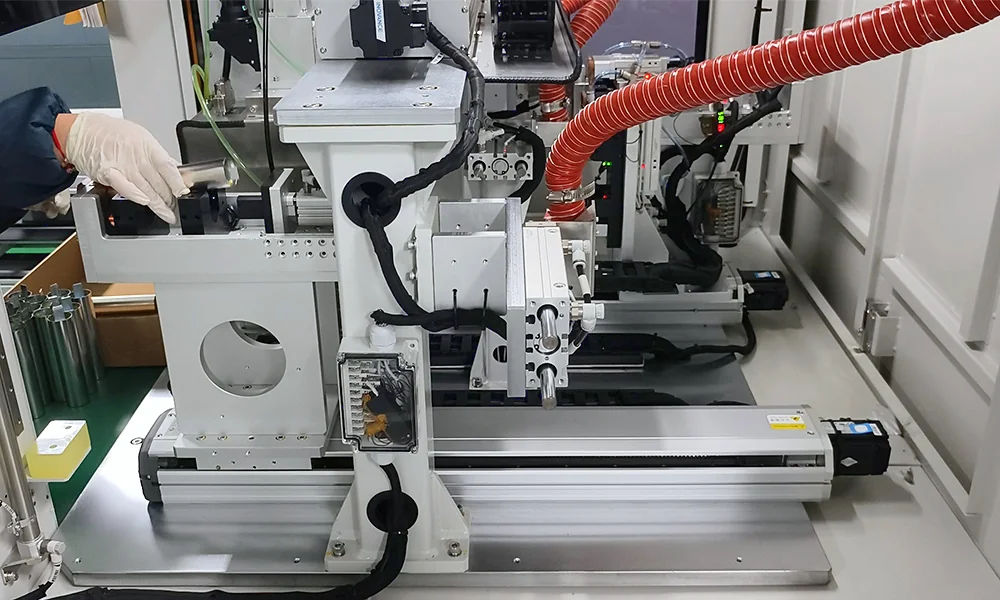

缶底超音波溶接機、溝入れ機、およびキャップ・集電体間レーザー溶接機
ステンレス製缶の接合、溝の形状、絶縁クリアランス、およびキャップの位置決めを調整します。

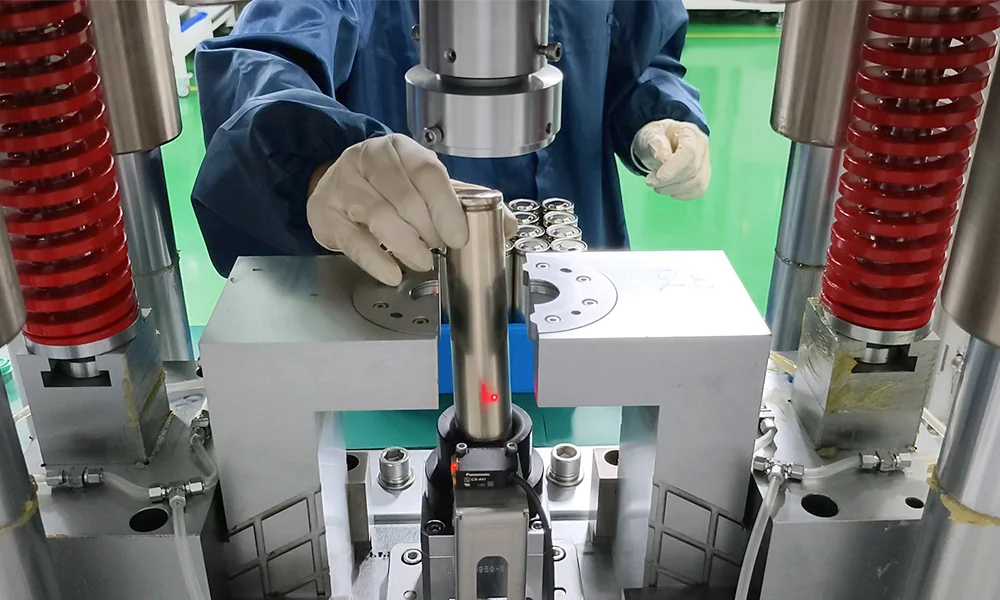

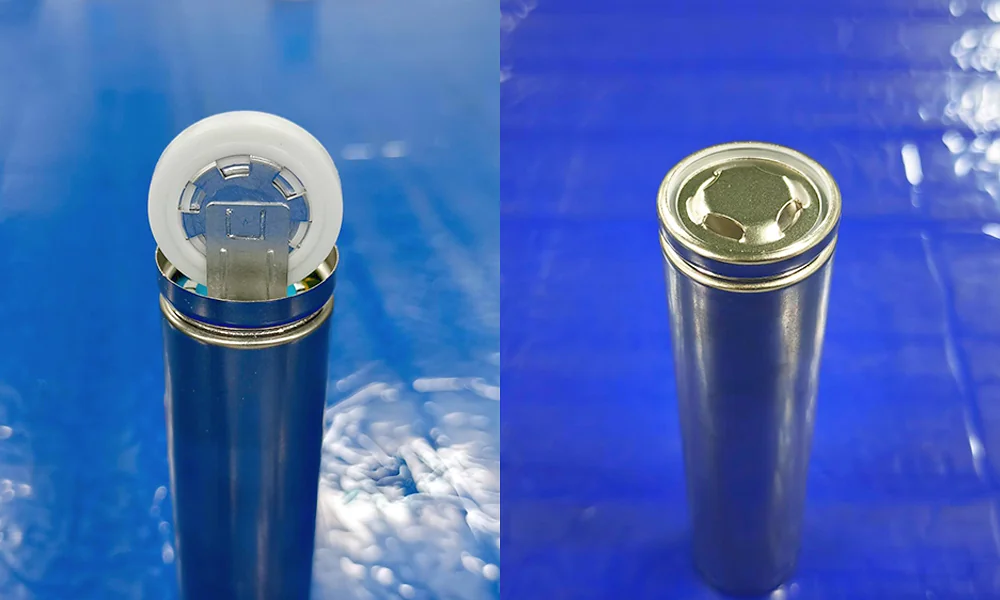

注液と封口
円筒型セル電解液注液・封口機
指定された真空度と環境下で電解液を計量し、その後機械的封口を完了します。
化成と格付け
化成システム、エージング庫、および電池セルテスター
承認された充放電・エージングプログラムを実行しつつ、電気性能データを保持します。
最終選別
自動円筒型セル選別機
容量、開回路電圧、内部抵抗などの承認された基準に従って完成したセルを分類します。
04

プロジェクトの価値と納品

システム統合

電極加工から格付け済み32140セルに至るまでの管理されたルート

TOB NEW ENERGYは、お客様が承認した32140セルの設計および工場環境に合わせて、機器インターフェース、プロセスハンドオフ、品質管理ポイント、および技術サポートを調整しました。このプラットフォームは、レシピの改良、エンジニアリングのレビュー、および将来の生産能力計画のための体系的な基盤を提供します。

プロジェクトの事実は、2026年TOB NEW ENERGYプロジェクト概要に基づいています。最終的な性能数値および受入基準は、お客様の検証済み材料、製品仕様、およびプロジェクト記録に固有のものです。

フロントエンド

電極の準備および水分制御作業は、タブレス組み立て要件にリンクされています。

組み立て

巻回、端面成形、集電体接合、およびステンレス製缶のプロセスが調整されます。

バックエンド

化成、エージング、試験、格付け、および選別が、トレーサブルな分類をサポートします。

サポート

据付、試運転、トレーニング、および技術サポートがプロジェクトの範囲の一部を形成します。

32140タブレス円筒型セルプロジェクトを計画中ですか?

エンジニアリングチームが生産ルートとクリティカルインターフェースを確認できるよう、ターゲットのセル図面、ケミストリー、年間生産量、プロセス範囲、自動化レベル、および作業場の条件を提供してください。
