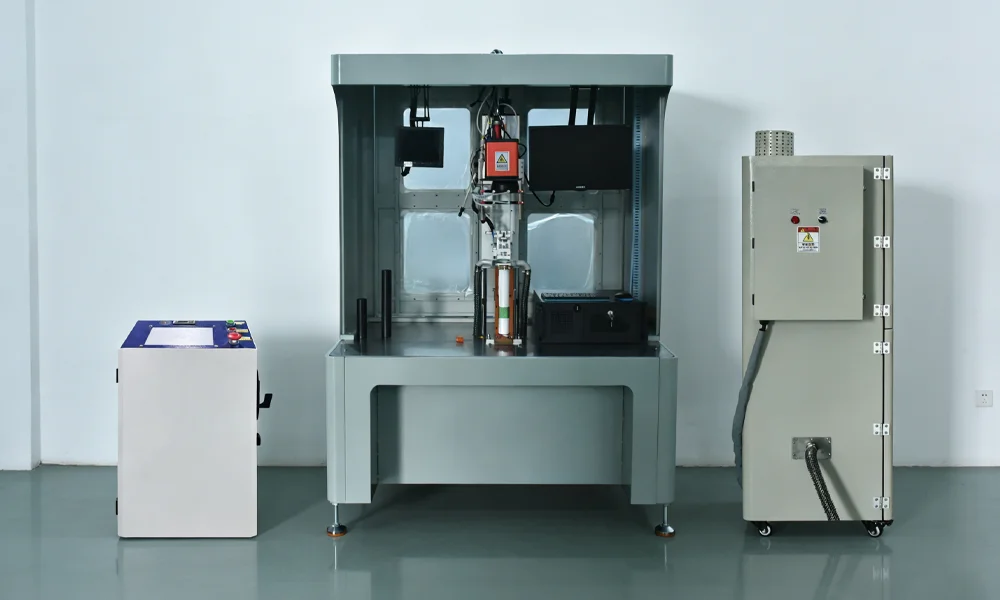

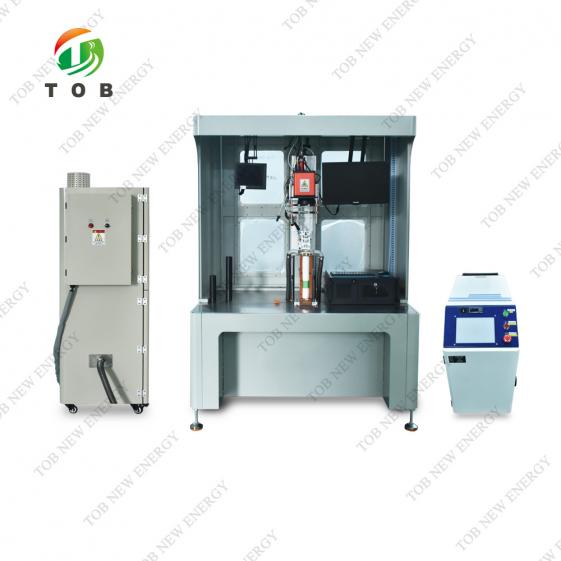

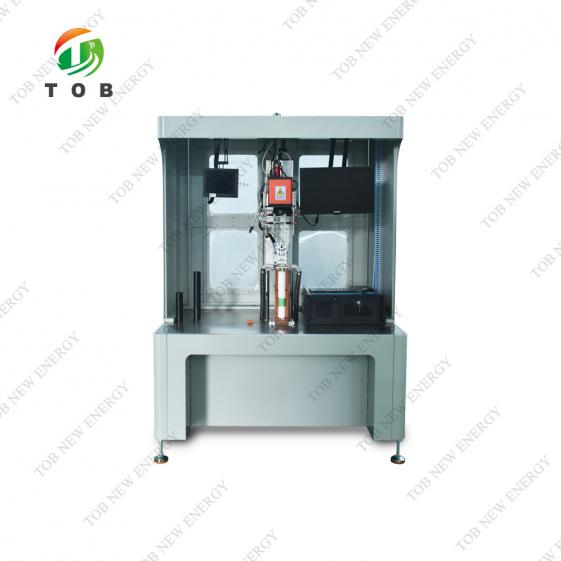

円筒形テーブル電池集電装置用レーザー溶接機

円筒形テーブル電池集電装置用レーザー溶接機

仕様

製品概要

●このTOB-ZFJ50320-3000レーザー溶接機は、円筒形タブレット型リチウムイオン電池用に設計されており、正極および負極集電体の高精度溶接に重点を置いています。

● 溶接の一貫性、歩留まり、プロセスの安定性が重要となるバッテリー生産ライン、パイロット製造、研究室から量産までの環境で一般的に使用されます。

● このシステムは、固定具ベースのセル位置決め、空気圧プレス、ガルバノメーターレーザー溶接を統合しており、タブレット型バッテリー構造の正確な位置合わせと安定した溶接結果を可能にします。

製品説明

● この装置は、精密治具を用いて扁平円筒状の電池セルをしっかりと固定することで作動します。集電体を手動で配置した後、空気圧プレスヘッドが均一な圧力をかけて溶接領域を安定させます。その後、ガルボ制御レーザーシステムが正極集電体と負極集電体の両方を高速かつ高精度に溶接します。

● この装置は、最新のタブレット バッテリー設計をサポートするように設計されており、メーカーが電気伝導性を向上させ、内部抵抗を減らし、生産全体にわたって一貫した溶接品質を維持するのに役立ちます。
PLC ベースの制御と人間工学に基づいた機械設計により、このマシンは信頼性の高い操作、簡単な統合、長期にわたる生産安定性を実現します。

動作原理とプロセスフロー

動作原理:

● この機械は、機械的な位置決め、空気圧プレス、レーザーエネルギー制御を組み合わせて、バッテリー電流コレクターの正確で再現性の高い溶接を実現します。

プロセスフロー:

● 平らにした円筒形の電池セルを手で配置する

● 集電装置を手動で設置する

● 空気圧シリンダーがコレクターを押して固定します

●ガルバノメーターレーザーシステムにより精密溶接が可能

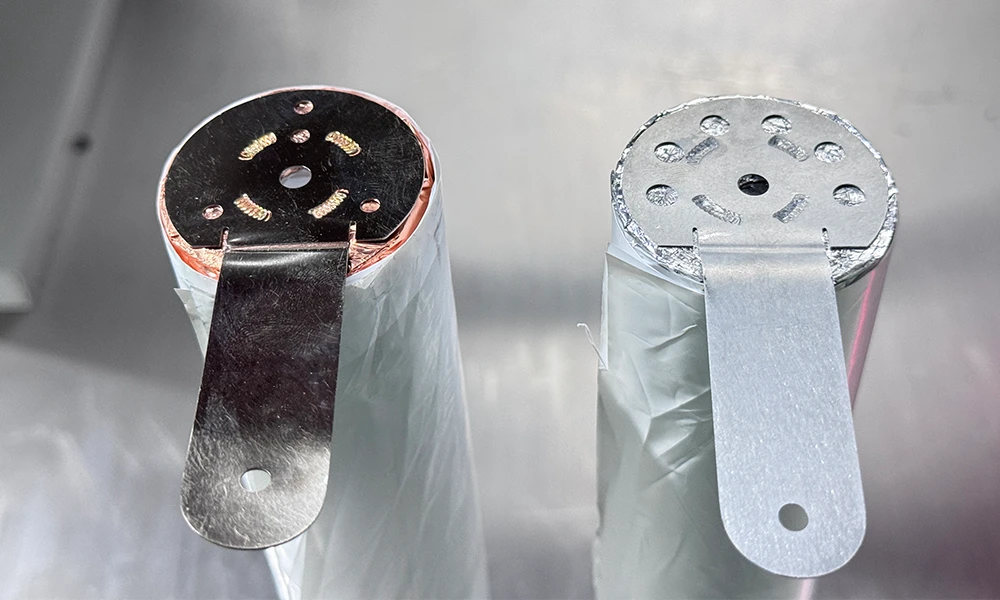

● 正極集電体と負極集電体が順に溶接される

● 集塵機で溶接部を清潔に

● 溶接されたセルは手作業でケーシング工程に移送されます

主なシステムコンポーネント:

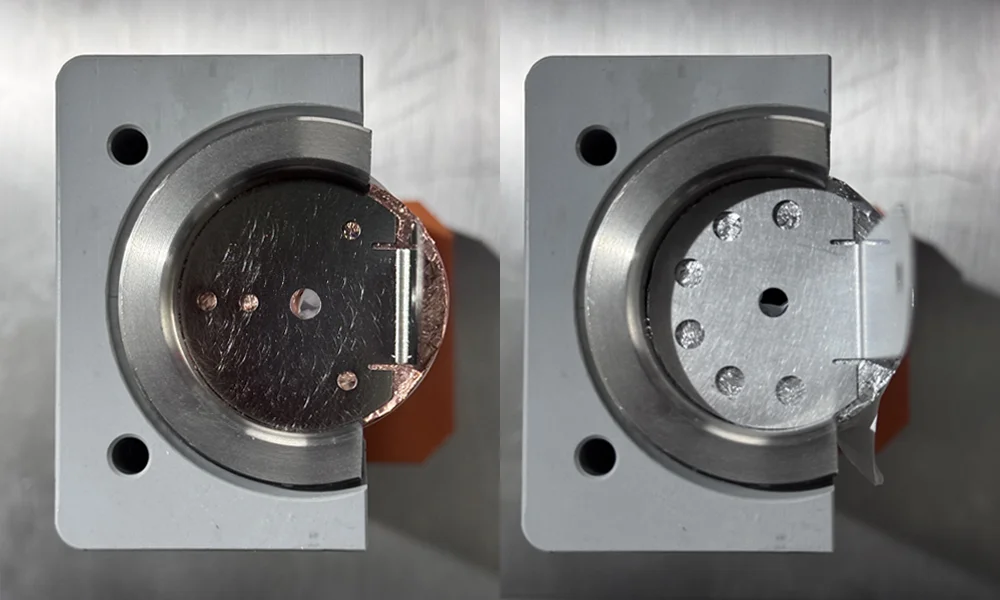

● セルポジショニングシステム
空気圧シリンダーと精密治具を使用して円筒形セルの正確な位置合わせを保証します。

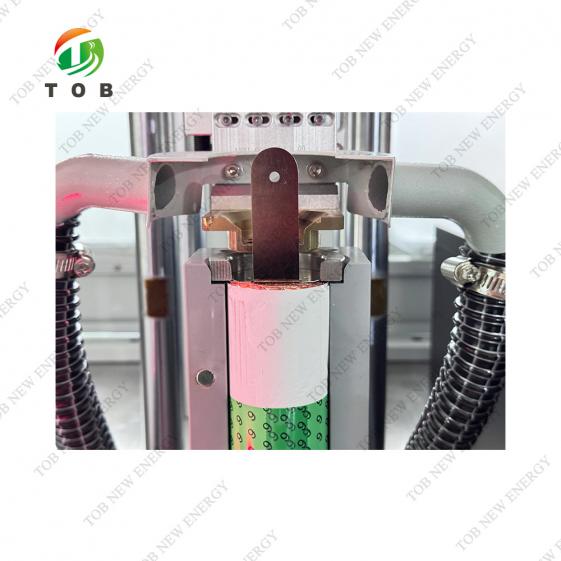

● 溶接プレスヘッドアセンブリ

空気圧シリンダー、リニアガイド、スプリング機構により安定した均一な圧力を提供します。

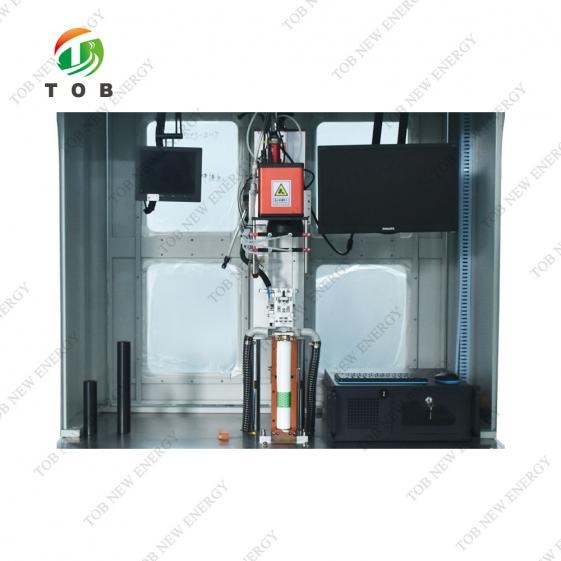

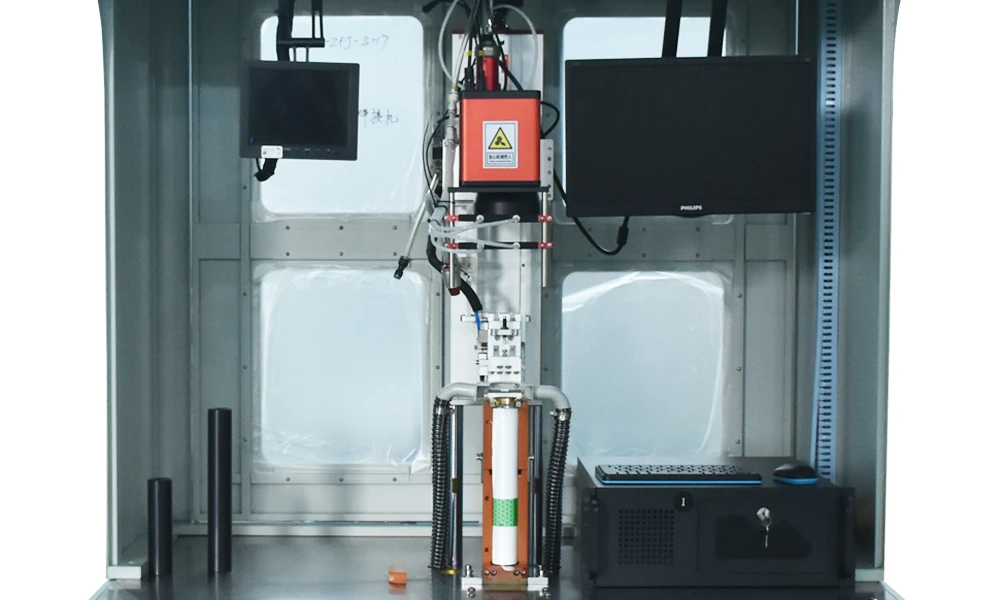

● レーザー溶接システム

ガルバノメーター スキャナー、位置決めシリンダー、および高速電流コレクター溶接用の産業用レーザー ソースが含まれています。

● 電気制御システム

PLC コントローラー、タッチスクリーン HMI、センサー、リレー、および安全コンポーネントにより、正確なプロセス制御と操作上の安全性が確保されます。

● 機械フレームと筐体

構造用鋼、耐腐食メッキプラットフォーム、透明 PVC パネルを備えたアルミニウム合金製安全筐体で構成されています。

機器の技術的パラメータ

● 製品合格率：99％（設備上の理由による製品廃棄のみ）

● 単一装置能力/速度（単一機械）:≥2PPM（材料プロセスによって若干異なります）

●設備利用率：95％以上（設備に起因する故障のみ）

●電気設備：電圧380V 50Hz；電圧変動は±10%以内

● 設備電力：10KW

● 空気源要件: ≥0.6Mpa (お客様側でご用意ください)

● 圧縮空気：圧力0.5～0.7MPa、使用量100L/分

● 機械設計は優れた人間工学的性能を実現する必要がある

●機械の構造材料は、耐腐食性のためにアルミニウム、ステンレス鋼、または電気メッキが望ましい。

● バッテリーパイロット生産ライン

● 研究室から生産へのスケールアップ

● カスタムバッテリー製造ソリューション

● 高度なバッテリー研究開発溶接プロセス

主な利点
● 円筒形バッテリー構造に特化して設計

● 集電体の高精度レーザー溶接

● 99%以上の歩留まりで安定した溶接品質

● 電池製造ラインにおける安定した生産をサポート

● パイロットラインとスケーラブルな生産の両方に適しています

● 既存のバッテリー生産システムへの容易な統合

製品展示

円筒形電池の研究開発および製造装置の詳細を見る
