大型円筒テーブル電池式ゼリーロール平坦化機

TOB-GRP50320 大型円筒タブ電池ゼリーロール平坦化機は、タブ（フルタブ設計）円筒形リチウムイオン電源セルの電流コレクターを精密に平坦化および成形するために設計されています。

今すぐお問い合わせ

製品の詳細

リチウムイオン電池製造用大型円筒テーブル電池ゼリーロール平坦化機

仕様

製品紹介

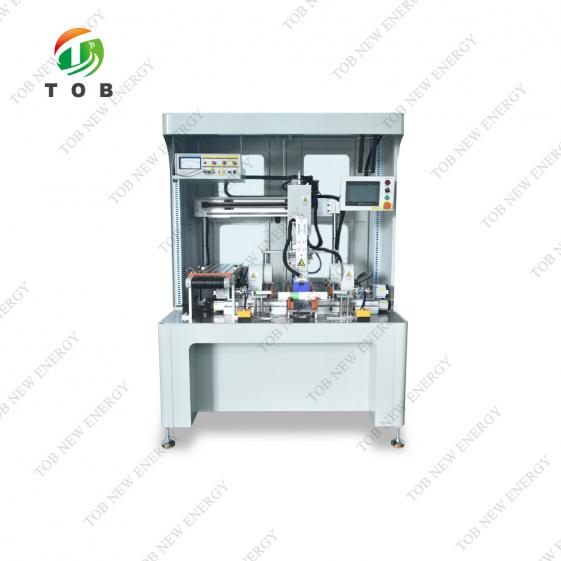

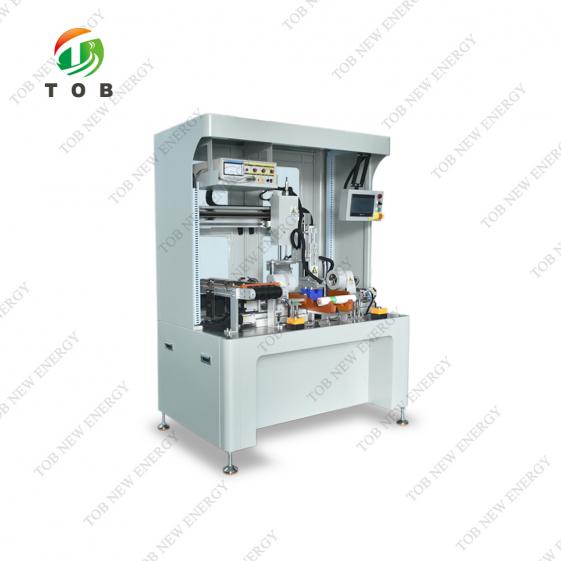

その TOB-GRP50320 大型円筒タブ電池ゼリーロール平坦化機は、タブ（フルタブ設計）円筒形リチウムイオン電源セルの電流コレクターを精密に平坦化および成形するために設計されています。

この機械は、サーボ駆動の回転式平坦化、超音波支援成形、制御された軸圧縮を統合することにより、溶接および組み立て前の平坦なセル端面、均一な電流コレクター形状、および高いプロセス一貫性を保証します。

この装置は、電気的性能、構造的安定性、製造歩留まりが重要となる円筒形動力電池生産ラインに広く適用されています。

製品説明

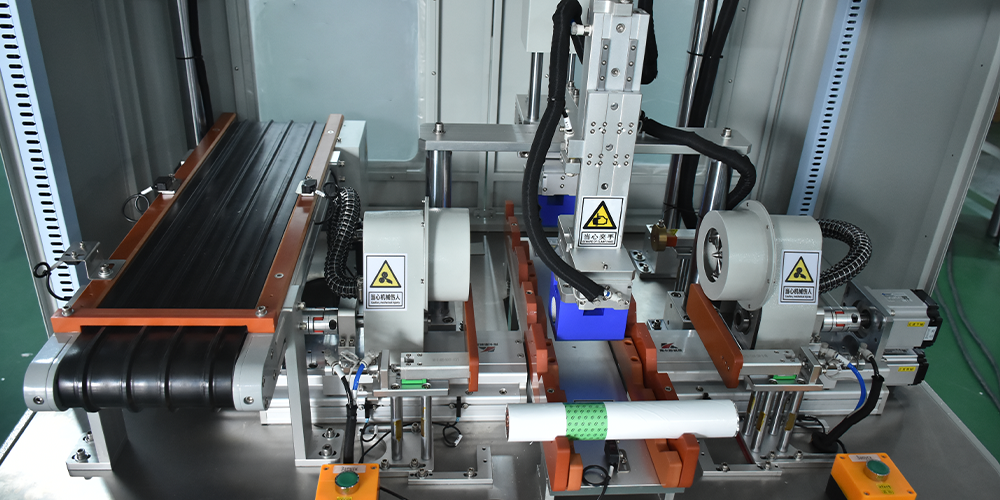

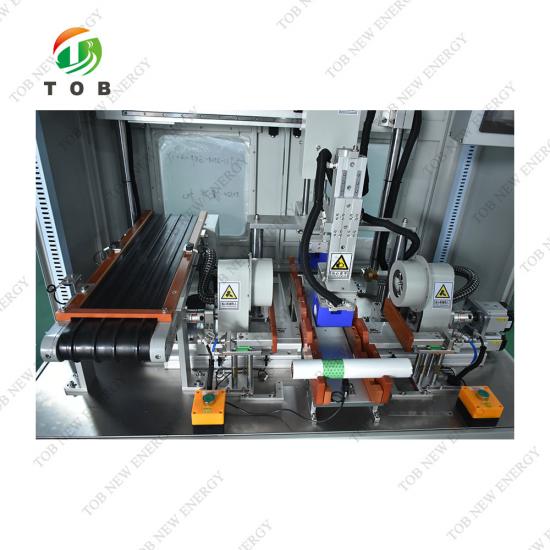

この機械は、大型円筒形リチウムイオン電池のゼリーロールの平坦化と集電体の成形用に特別に開発されました。運転中は、ゼリーロールを手動で治具にセットし、自動的にクランプします。両側のサーボ制御式平坦化ヘッドが同期して回転し、安定した軸方向位置決めを維持しながら、ゼリーロールの集電体を均一に成形します。

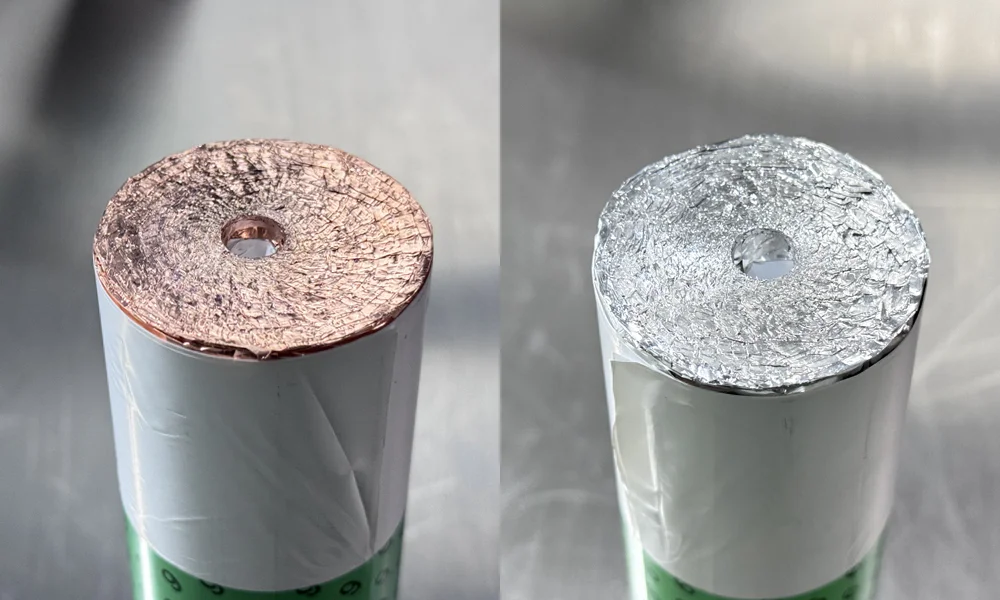

超音波アシスト成形機構は回転式平坦化ヘッドと連携して動作し、圧縮時の低速かつ制御された送りを可能にします。このプロセスにより、機械的ストレスが最小限に抑えられ、平坦で均一な端面が確保されます。これは、円筒形セルにおける信頼性の高いレーザー溶接と電気接続に不可欠です。

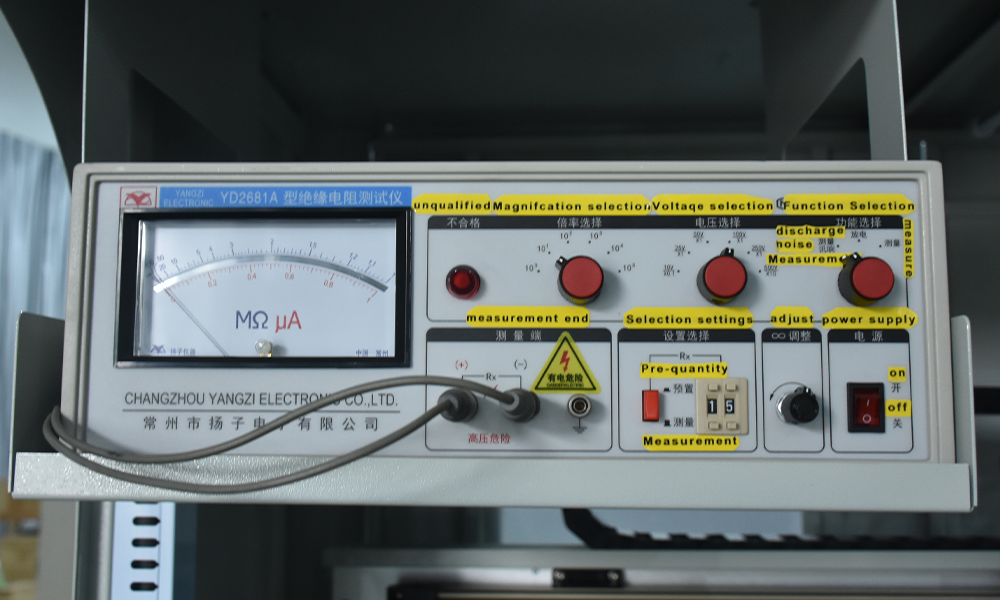

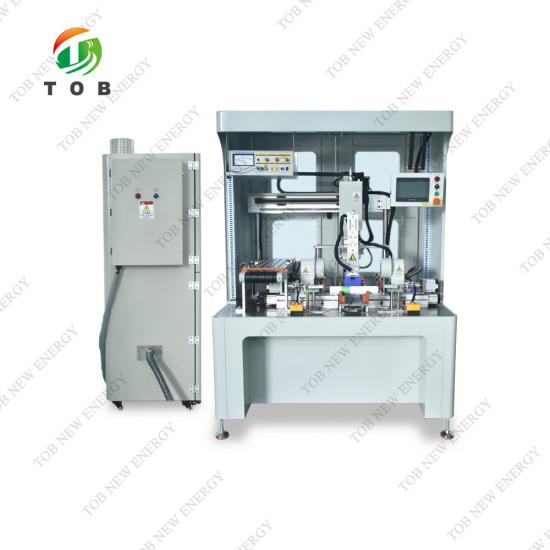

この機械は集塵機能と工程内HI-POT絶縁試験を統合しており、平坦化工程中のリアルタイム品質管理を可能にします。設定された成形長さに達すると、ジェリーロールはロボットハンドラーによって下流のコンベアラインに自動的に搬送されます。

この装置は、タブレット円筒形発電セルのパイロットラインと量産の両方に適しており、高い安定性と一貫した出力を提供します。

作業プロセス

● ジェリーロールの積み込み

● ジェリーロールの位置決め

● テーブル電流コレクタの両端サーボ回転平坦化

● 自動放送局変更

● コンベアラインへのロボットによる荷降ろし

● HI-POT絶縁試験

● 手動収集

主なコンポーネント

● 駆動システム

同期ベルト機構を備えた 2 つのサーボ駆動伝動ユニットにより、正確で安定した回転動作が保証されます。

● 測位システム

空気圧シリンダーと位置決めセンサーで構成される専用の位置決めモジュールにより、正確なゼリーロールの位置合わせが実現します。

● フラットニングヘッド

同期トランスミッション、モーターモジュール、および位置決めセンサーを備えた 2 つのサーボ回転式平坦化ヘッド。特にテーブル電流コレクターの形成用に設計されています。

● 電気制御システム

タッチスクリーン HMI、検出センサー、リレー、ボタン、安全インターロックを備えた PLC ベースの制御アーキテクチャ。

● 機械構造

フレーム： 構造用鋼角管

プラットフォーム: ニッケルまたはクロムメッキを施した構造用鋼板

囲い： 透明なPVCパネルを備えたアルミニウム合金フレーム

技術仕様

製品歩留まり率	≥99%（設備関連要因のみによるスクラップ）
容量/速度（単一マシン）	≥2 PPM（材料およびプロセス条件によって異なります）
機器の稼働時間	≥95%（機器の故障のみによるダウンタイム）
電源	AC 220V、50Hz
電圧変動	≤ ±10%
設置電力	2kW
空気供給要件	≥0.6 MPa（顧客提供）
圧縮空気	圧力: 0.5～0.7 MPa
消費	約100 L/分
設計基準	人間工学に基づいた操作とメンテナンス
建築材料:	アルミニウム合金、ステンレス鋼、または耐腐食性電気メッキ部品
