4680および32140タブレスセル用半自動バッテリーセルフラットマシン

TOB-RP-QJR46 テーブルス電池セル平坦化マシンは、回転機構を利用してテーブルスセル(例:4680、32140 テーブルス円筒形セル)の電極タブを平坦化し、滑らかな表面と密着性を確保して内部抵抗を減らし、エネルギー密度を高めます。
  • ブランド:

    TOB
  • 商品番号。:

    TOB-RP-QJR46
  • 注文(moq):

    1
  • お支払い:

    L/C,T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

4680および32140タブレスセル用半自動バッテリーセルフラットマシン



仕様


デバイスの機能と原理について説明

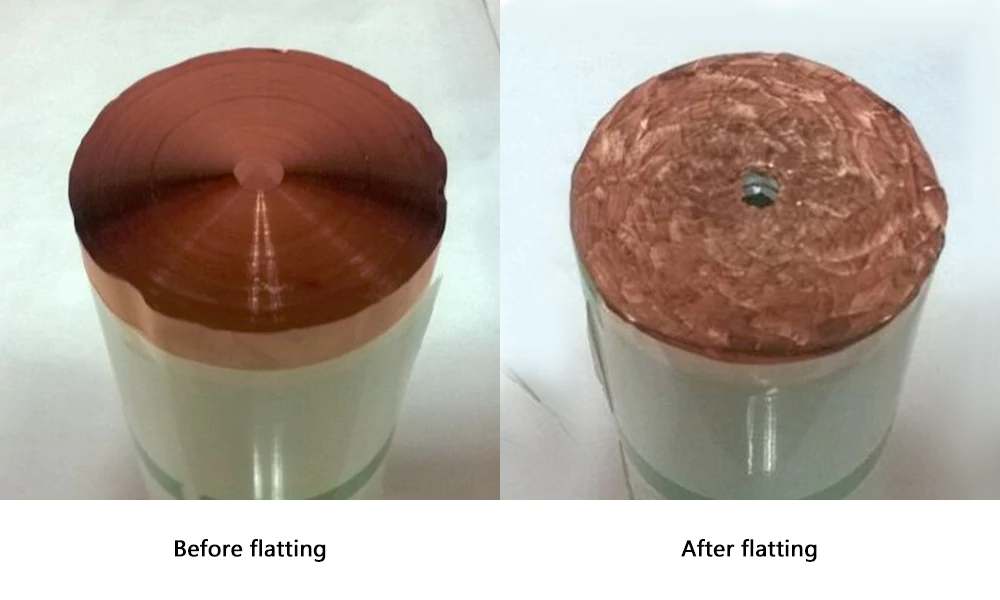

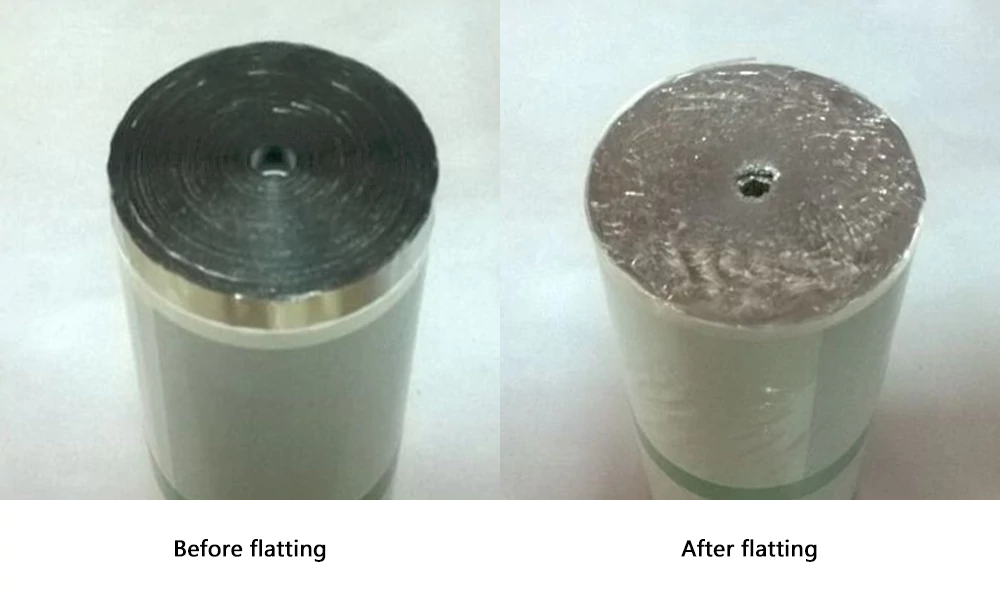

このTOB-RP-QJR46タブレスバッテリーセルフラットマシンは、主にパワー円筒形リチウムバッテリータブの成形に使用されます。作業プロセスは次のとおりです。セルを手動でセル治具に置き、「スタート」をクリックすると、治具が自動的にセルをクランプします。両側成形治具が作動し、サーボモーターが始動し、両端のタブ成形治具を回転させます。片側は正転、もう片側は逆転します。成形治具は低速送りを行い、成形治具の内側ローラーがバッテリーセルの接触面の摩擦により回転します。これにより、バッテリーセルが圧縮成形され、設定されたバッテリー長さの成形が完了するまで、平坦な端面が確保されます。(添付図は成形前後の比較を示しています)

Tabless Battery Cell Flatting Machine Tabless Battery Cell Flatting Machine

機器操作フロー

セル供給→セル位置決め→セル各辺の平坦化→自動転置→平坦化後、次のラインへ排出→手動受取


主成分構成


  • 伝動機構:2セット、サーボモーターで制御され、同期ベルトで駆動されます。
  • 位置決め機構:1セット、シリンダーと位置決めセンサーで構成されています。
  • フラッティングヘッド:2セット、フラッティングヘッド、同期伝動機構、電気モジュール、位置センサーで構成されています。
  • 電気制御システム:PLC、タッチスクリーン、検出センサー、リレー、ボタンなどの制御コンポーネントで構成されています。
  • 機械本体: 構造用鋼角管、プラットフォーム: 構造用鋼板、ニッケルメッキまたはカラー付き、機械カバー: アルミニウム合金フレーム、透明 PVC 板。



機器の技術的パラメータ


  • 製品の合格率:99%(設備の問題による製品の陳腐化のみを指します)
  • 1台あたりの容量/速度(単機):≥15PPM(材料処理によって若干異なります)
  • 設備稼働率:95%以上(設備のみに起因する故障)
  • 設備電気:電圧220V 50Hz、電圧変動±10%以内、設備電力:2KW
  • 空気源要件:≥0.6Mpa(お客様ご用意)
  • 圧縮空気:圧力0.5~0.7MPa、流量100L/分
  • 機械設計は優れたマンマシンエンジニアリング性能を達成する必要がある
  • 機械構造材料はアルミニウム、ステンレス鋼、または電気メッキ耐腐食性が望ましい



デバイスに同梱されているスペアパーツリスト

シリアルナンバー

デバイス名

ユニット

備考

1

ソレノイドバルブ

2

エアタック

2

光ファイバー

2

パナソニック

3

その他の自家製部品(通常の消耗)



1年以内は無料

4

磁気スイッチ

4

エアタック

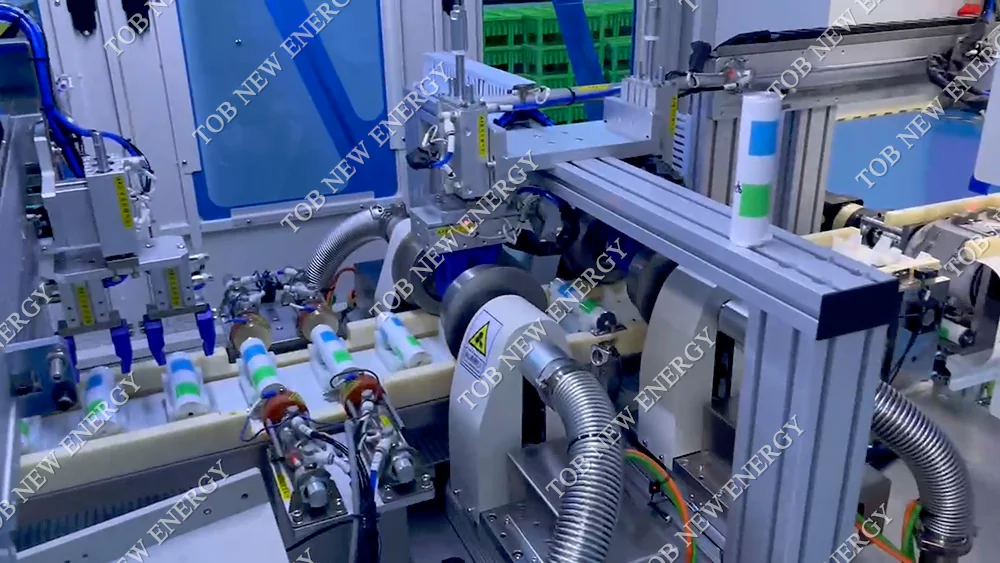

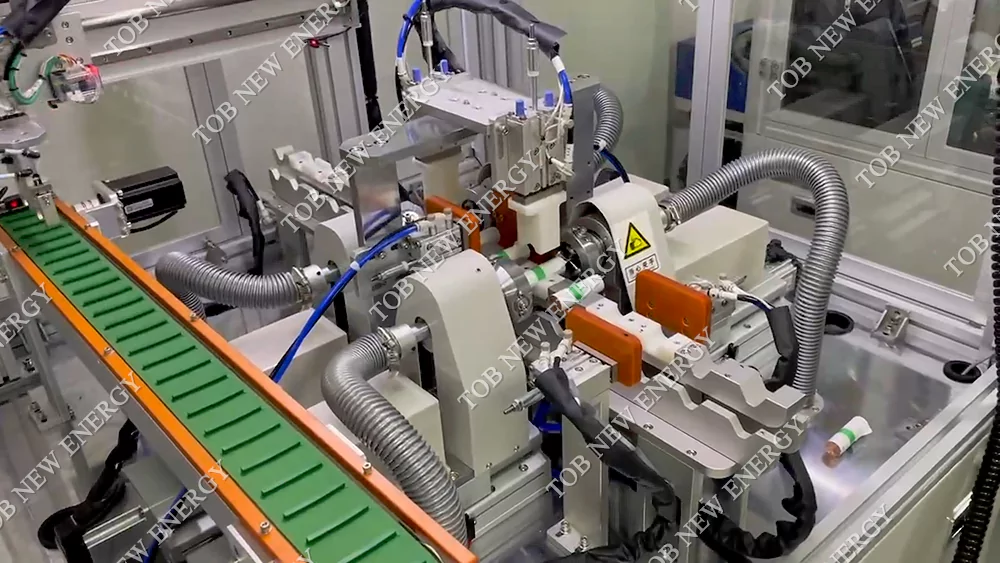

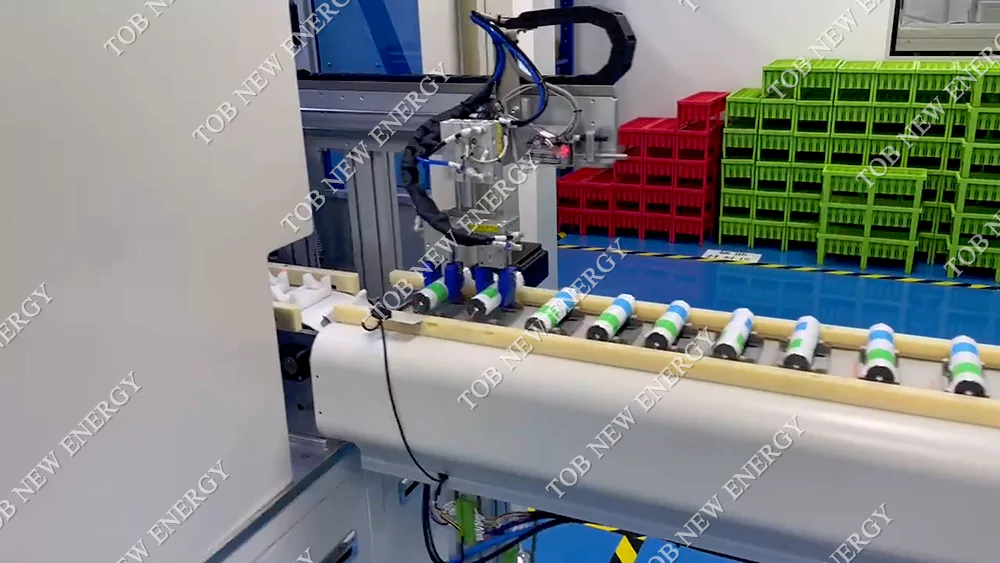

製品展示


Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine
