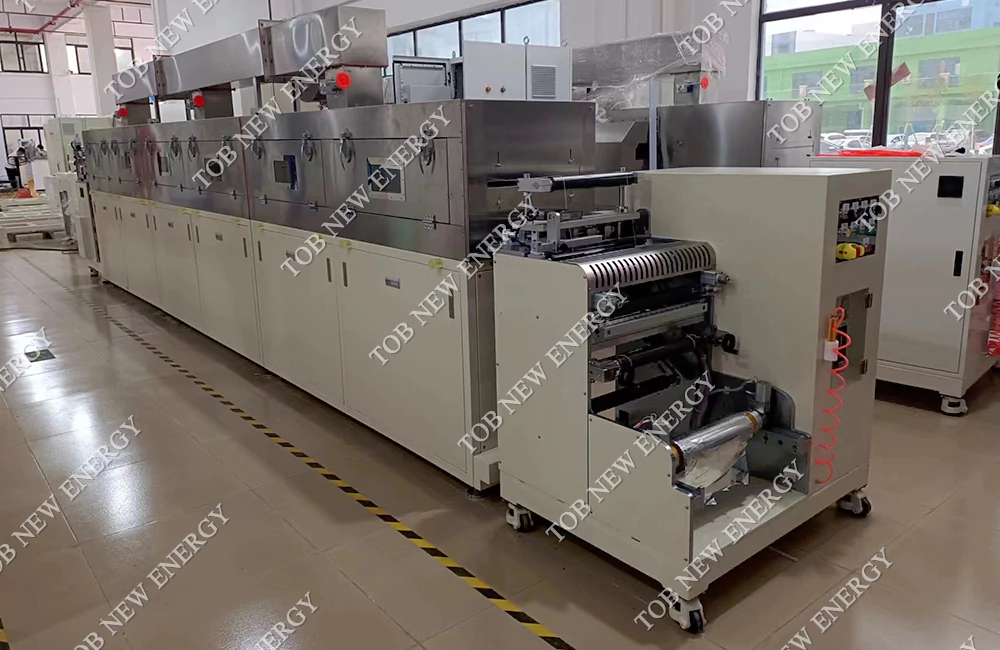

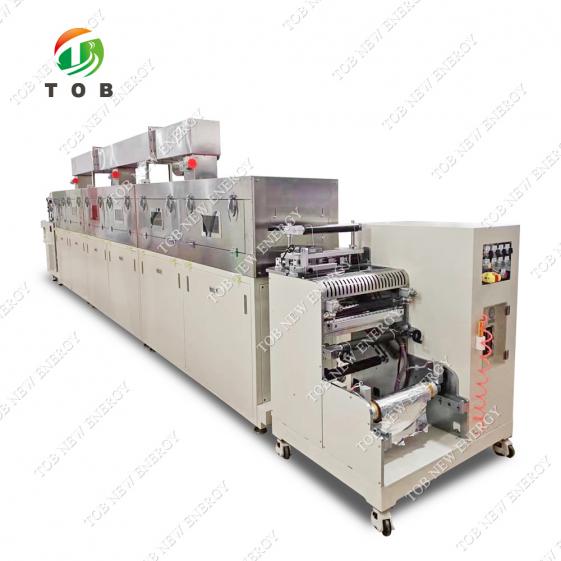

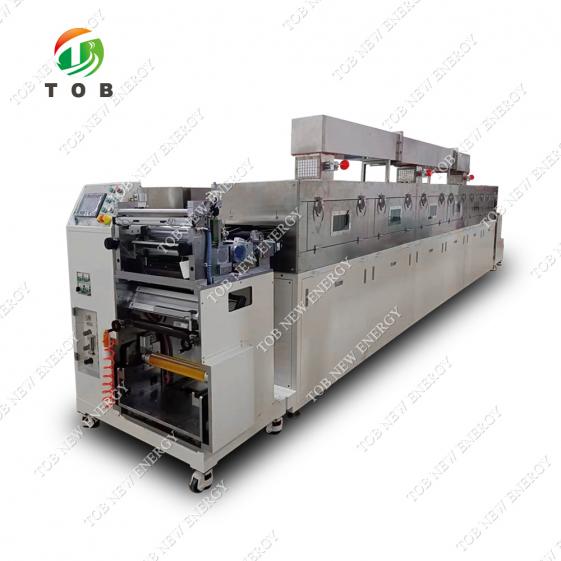

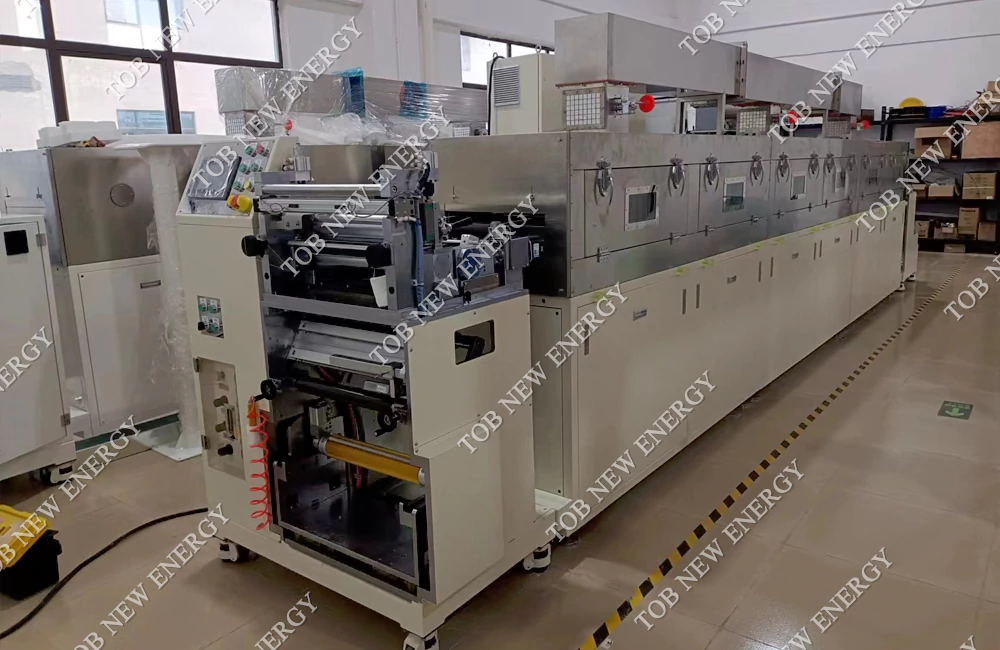

TOBバッテリー転写コーティング機

TOB-SY400-9M バッテリー電極転写コーティング機は、リチウムイオンバッテリーの陽極および陰極の精密コーティングに使用され、主に巻き出し部、ヘッド部、オーブン部、牽引部、巻き取り部、および電気制御部で構成されています。

ブランド:
TOB NEW ENERGY
商品番号。:
TOB-SY400-9M
注文（moq）:
1set
お支払い:
L/C,T/T
製品の起源:
China
出荷港:
XIAMEN

今すぐお問い合わせ

製品の詳細

TOBバッテリー転写コーティング機

仕様

お願いしますお問い合わせ TOB-SY400-9M 転写コーティング機の完全な仕様については、こちらをご覧ください。

転写コーティング機の機能と原理

電池電極転写コーティング機は、リチウムイオン電池の陽極および陰極の精密コーティングに使用され、主に巻き出し部、ヘッド部、オーブン部、牽引部、巻き取り部、および電気制御部で構成されています。混合スラリーを基材に均一に塗布し、サイズと重量が工程範囲内であることを保証します。乾燥後、巻き取り、後工程に備えます。

転写コーティング機のプロセスフローチャート

基材巻き出し→張力安定化→転写コーティング→乾燥→張力安定化→張力→巻き戻し・修正

基板パラメータ

アイテム	陰極	アノード
基板	アルミホイル	銅箔
幅（mm）	100～330	100～330
厚さ（µm）	9～15	4～15
注意：受入時、使用するアルミ箔または銅箔にはたるみ、厚さや重さの不均一、表面の油分など、コーティングの性能に影響を与える現象があってはなりません。

スラリーパラメータ

アイテム	陰極	アノード
材料	LFP、NCMなど。	黒鉛
溶媒	NMP	純水
固形分（重量％）	40～85	35～65
スラリー比重（g/cm3）	1.5～3.0	1.0～2.0
粘度（mPa・s）	5000～15000	3000～8000
述べる： 1)同一バッチのスラリーの固形分含有量：変動≦±0.5%。 2)同一バッチのスラリーの粘度：変動≦±500mPa.s、25±2℃。

コーティングパラメータ

アイテム	陰極	アノード
コーティングモード	連続および断続転写コーティング	連続および断続転写コーティング
コーティング幅（mm）	最大300	最大300
単層コーティングの乾燥厚さ（µm）	80～250	80～250
片面コーティング重量（g/m2）	100～250	80～200
コーティング速度（m/分）	0.5～2	0.5～3
説明: コーティング速度は製品の特性 (材料システム、コーティングの厚さ、固形分、温度) に関係しており、表に示されている最大コーティング速度は特殊なコーティングプロセスの要件を満たすことができません。

転写コーティング機の仕様パラメータ

いいえ	アイテム	コンテンツ
1	ロール幅	400mm
2	機械速度（積載なし）	最大6m/分
3	巻き戻し仕様	ロール径：最大200mm 耐荷重：最大100kg ロール仕様：内径3インチ（約76.2mm）、長さ≤450mm。ロール材質: 金属、ABS プラスチック、紙。
4	巻線仕様	ロール径：最大200mm 耐荷重：最大100kg ロール仕様：内径3インチ（約76.2mm）、長さ≤450mm。ロール材質: 金属、ABS プラスチック、紙。
5	オーブン加熱モード	電気暖房
6	オーブンの構造	3セクション×3m/セクション＝9m、単層
7	オーブンの温度	最高140℃

機器構成の説明

いいえ	ユニット名	数量	備考
1	巻き戻しユニット	1セット	シングルワークステーション、手動ロール交換
2	コーティングユニット	1セット
3	オーブンユニット	1セット	単層、3m×3セクション＝9m、電気暖房
4	牽引ユニット	1セット
5	巻き取りユニット	1セット	シングルワークステーション、手動ロール交換
6	電子制御システム	1セット
