ブランド:
TOB NEW ENERGY商品番号。:
TOB-SY300J注文（moq）:
1setお支払い:
L/C,T/T製品の起源:
China出荷港:

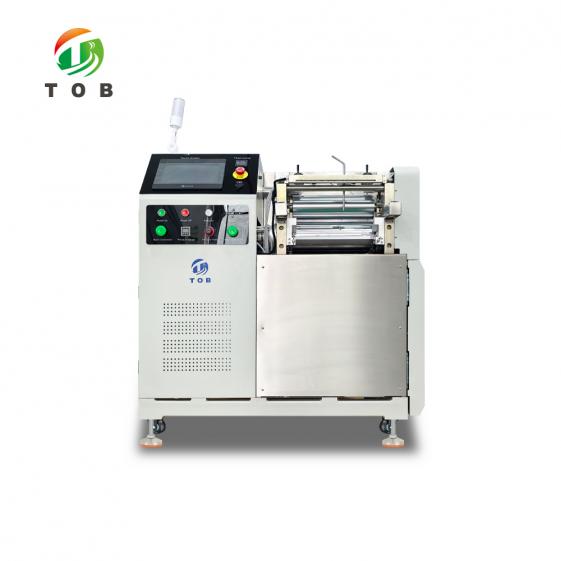

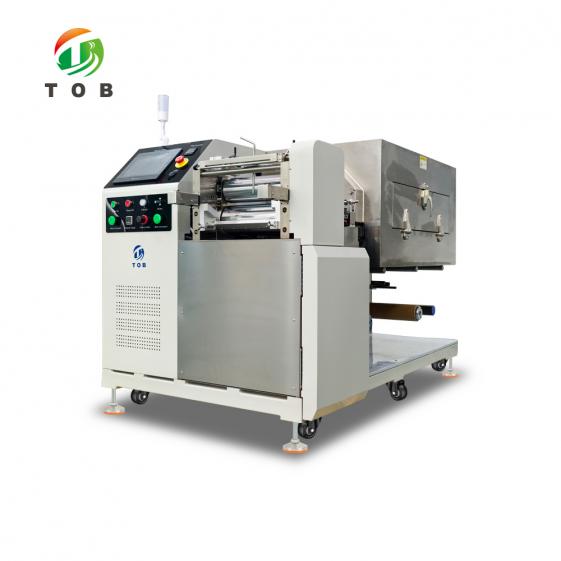

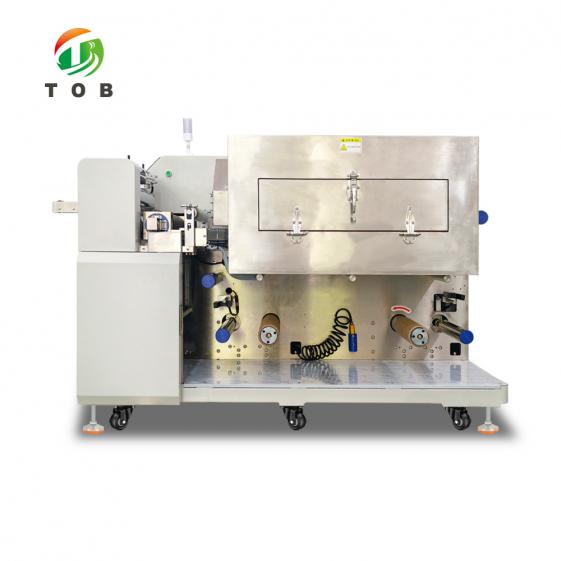

XIAMENリチウム電池電極用ロールツーロールコーティング機
断続コーティング
連続コーティング
製品概要
TOB-SY300Jロールツーロールコーティング装置は、リチウムイオン電池の実験室研究およびパイロットスケール生産向けに設計された高精度電極コーティングシステムです。コンパクトな実験室規模のプラットフォームでありながら、安定したコーティング品質、柔軟なプロセス制御、そして工業レベルのコーティング精度を実現するように設計されています。
この装置は、高度な3ロール転写コーティング構造を採用し、閉ループ張力制御と精密乾燥システムを組み合わせることで、基材全体にわたって均一なスラリー分布と優れたコーティングの一貫性を保証します。
このシステムの重要な利点は、連続コーティングモードと断続コーティングモードを自由に切り替えられることであり、全面コーティング、ギャップコーティング、パターンコーティングプロセスなど、さまざまな電極設計に高度に対応できる点にある。
LFP、NMC、グラファイト、シリコンカーボン系などの材料を用いた陰極および陽極コーティングプロセス、ならびにその他の機能性薄膜用途に広く用いられている。
主な機能
| ■ 連続塗布モードと間欠塗布モードの切り替えが可能 | ■高精度コーティング制御（±3μm） |
|
このシステムは連続コーティングと間隔（ギャップ）コーティングの両方に対応しており、ユーザーはプロセス要件に応じて2つのモードを簡単に切り替えることができます。
● 連続コーティングは、電極表面全体に均一なコーティングを施すのに最適です。 ● 断続コーティングにより、コーティングの長さと間隔を精密に制御することが可能になり、バッテリータブ領域や高度な電極構造にとって不可欠となる。 この柔軟性により、設備上の制約が大幅に軽減され、研究開発の効率が向上します。 |
この装置は±3μmのコーティング精度を実現し、基板全体にわたって非常に均一な膜厚を保証します。
精密なスラリー供給と機械的安定性を組み合わせることで、以下のことが保証されます。 ● C 一貫した電極性能 ● 材料廃棄物の削減 ● 実験検証のための信頼性の高い再現性 |
| ■ 3ロール転写コーティング技術 | ■ 高度な基板張力制御システム |
|
従来のコーティング方法とは異なり、このシステムは3ロール転写コーティングを採用しており、以下の特長を備えています。
● さまざまなスラリー粘度に対応する、より広いプロセスウィンドウ ● コーティング前のスラリー分布の改善 ● 筋状の跡や不均一な縁などの欠陥が軽減されます これは、高性能バッテリー電極の製造において特に重要である。 |
自動定張力制御およびウェブガイド（EPCシステム）を搭載したこの機械は、コーティング工程全体を通して基材の安定した移動を保証します。
メリットは以下のとおりです。 ● しわや変形の防止 ● 両面コーティングのための正確な位置合わせ ● 薄いアルミニウム箔および銅箔の安定輸送 |
| ■ 高効率両面乾燥システム | ■ タッチスクリーンインターフェースによるPLC制御 |
|
一体型熱風乾燥機は、上下両面からの送風機能を備えており、以下のことを保証します。
● 溶媒の均一な蒸発 ● 乾燥効率の向上 ● コーティングの密着性と膜形成の向上 このシステムは、NMP系電極スラリーと水系電極スラリーの両方に対応しています。 |

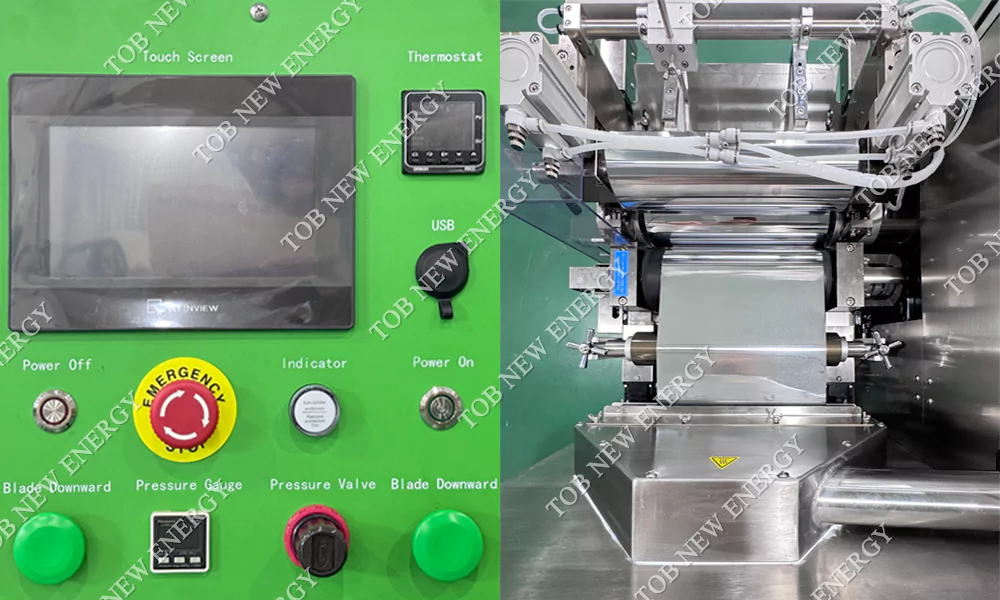

この機械はタッチスクリーンインターフェースを備えたPLCシステムによって制御され、以下の機能を提供します。
● リアルタイムパラメータ調整 ● 操作と監視が容易 ● 安定した信頼性の高いシステム性能 |
| ■ オプションの溶剤回収システム | |
|
NMPベースのプロセスでは、オプションの溶媒回収システムを以下のように統合できます。
● 環境への影響を軽減する ● 溶剤消費コストの削減 ● 産業コンプライアンス要件を満たす |
技術仕様
| アイテム | 仕様 |
| モデル | TOB-SY300J |
| 機械の種類 | ラボ用ロールツーロールコーティングマシン |
| 寸法 | L1800 × W1300 × H1200 mm |
| 重さ | 約1.2トン |
| 電源 | 3相380V、50Hz |
| 電圧変動 | +8% ～ -8% |
| 総出力 | 10kW |
| 圧縮空気 | 乾燥・ろ過後、5.0 kg/cm²以上 |
| 適切な材料 | LFP、LCO、LMO、グラファイト、シリコンカーボン |
| コーティング方法 | 連続コーティング／断続コーティング |
| オーブンの長さ | 1セクション（1メートル） |
| 基板の厚さ | Al箔：8～30μm / Cu箔：8～30μm |
| ロール幅 | 330 mm |
| 有効コーティング幅 | ≤280 mm |
| コーティング精度 | ±3μm |
| コーティング重量精度 | ±1.0% |
| スラリー粘度 | 2000～12000 mPa・s |
| 乾燥厚さ | 20～200μm |
| 溶媒の種類 | NMP / 水性 |
| 固形分 | 20～85％ |
| コーティング寸法精度 | L≤±1mm、W≤±0.5mm |
| 位置合わせ精度 | L≤±1mm、W≤±0.5mm |
アプリケーション
このロールツーロールコーティング機は、幅広い用途に適しています。
● リチウムイオン電池電極コーティング
● ナトリウムイオン電池の研究
●スーパーキャパシタ電極の製造
● 機能性薄膜コーティング（セラミック、導電性フィルムなど）
対応素材は以下のとおりです。
●リン酸鉄リチウム（LFP）
● リチウムコバルト酸化物（LCO）
● リチウムマンガン酸化物（LMO）
● グラファイトおよびシリコンカーボン陽極
インストール要件
| 周囲温度： | 機械ヘッド：25～30℃ |
| その他：10～40℃ | |
| 相対湿度： | 陰極プロセス：相対湿度35％以下 |
| 陽極プロセス：相対湿度98％以下 |
TOB-SY300Jを選ぶ理由
標準的な実験室用コーティング装置と比較して、このシステムは以下の利点を提供します。
● 1台の機械で2つのコーティングモード（連続＋間欠）を搭載
● 実験室規模の設備で工業レベルのコーティング精度を実現
● 薄膜材料の安定した基板搬送
● 量産前の拡張可能なプロセス検証
3種類のコーティング方法
1. コンマブレードコーティング（連続コーティング専用）
|
|
2. ロールコーティング（転写コーティング）－連続コーティングと断続コーティング
|
|

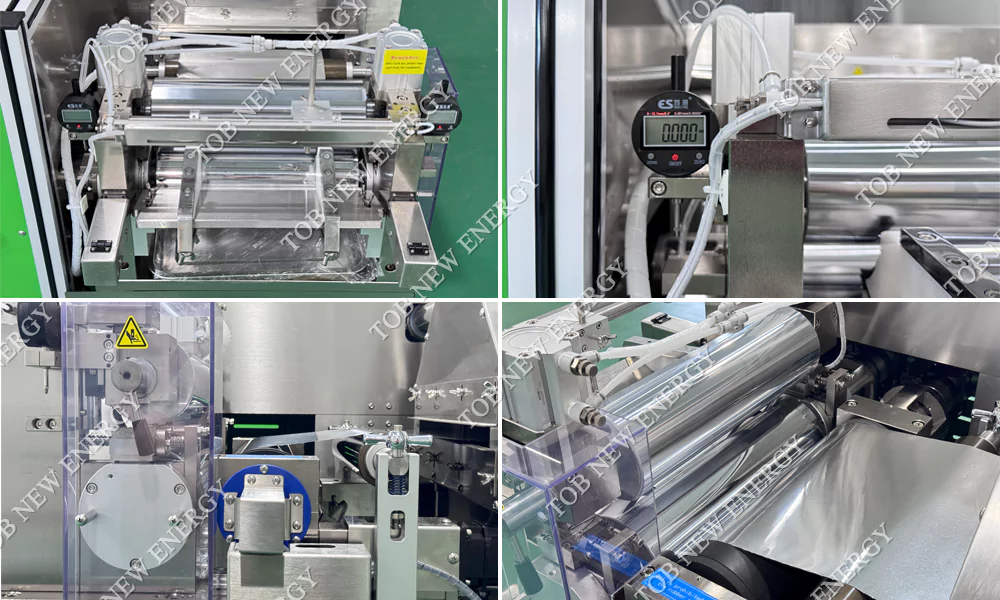

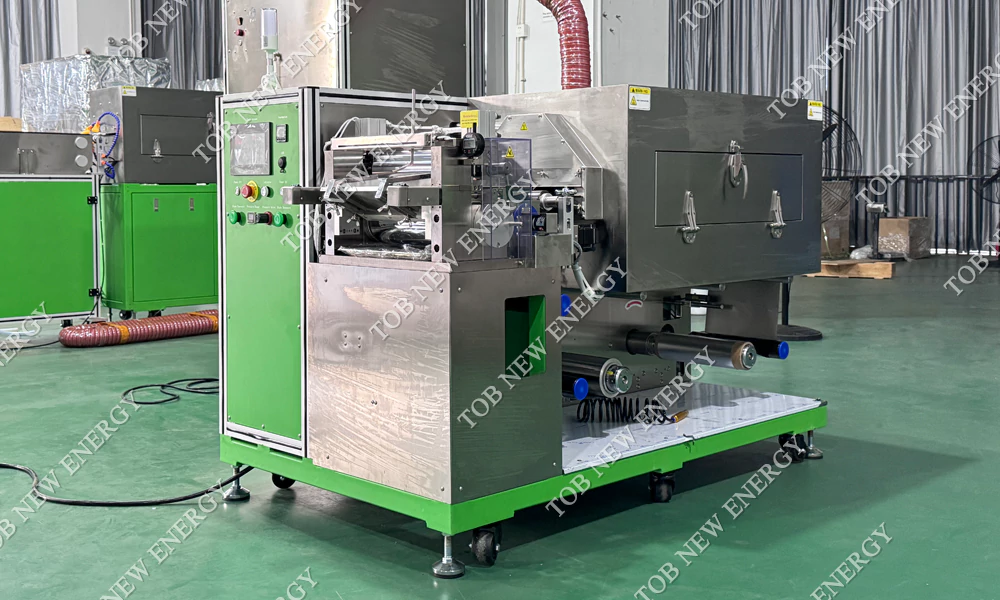

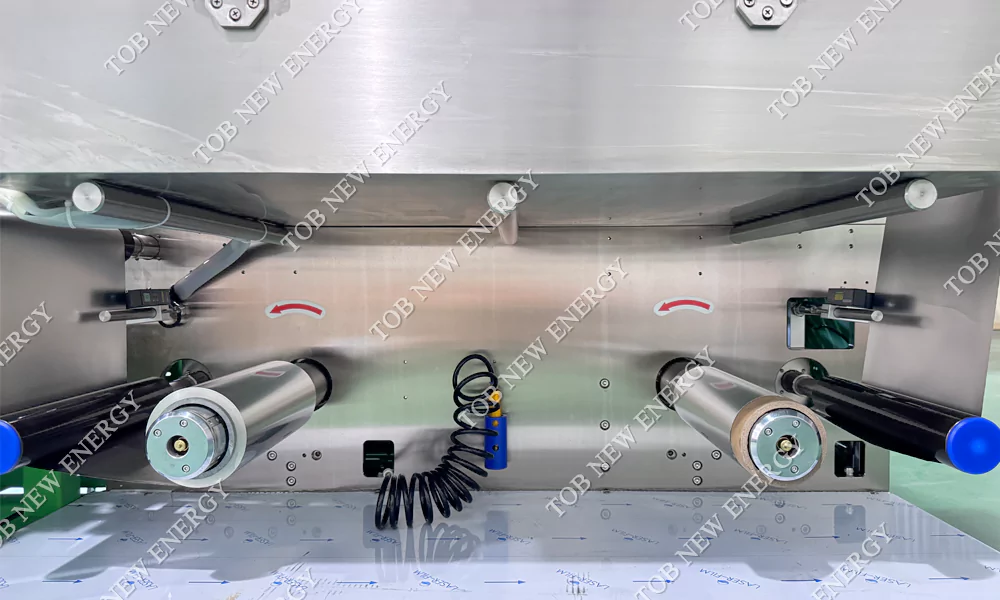

製品展示
|
|
|
|
