1.製品名

1.1 名前

1.2 モデル

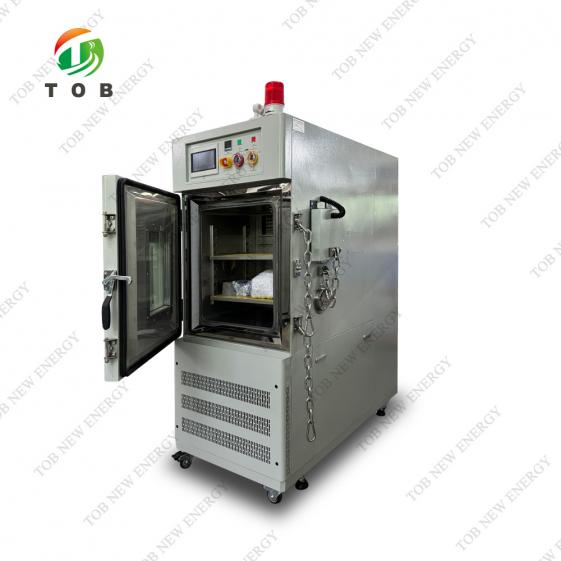

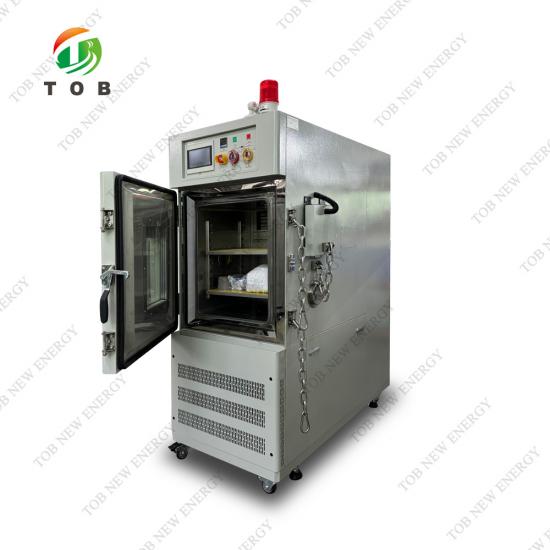

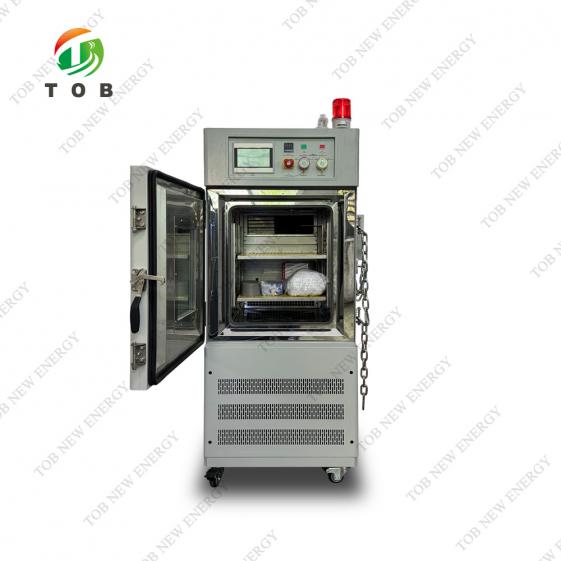

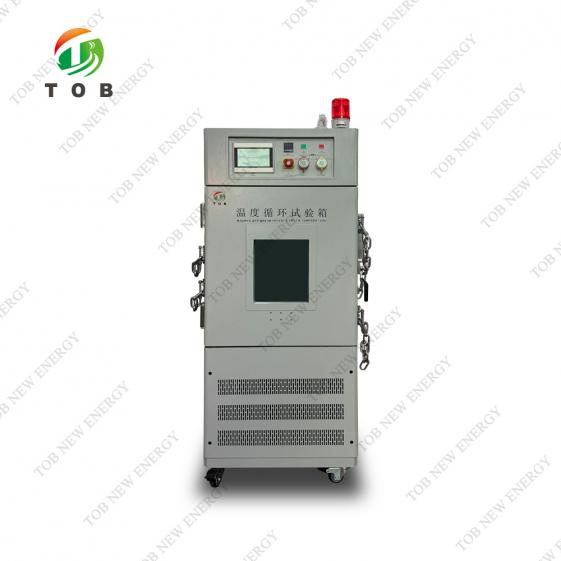

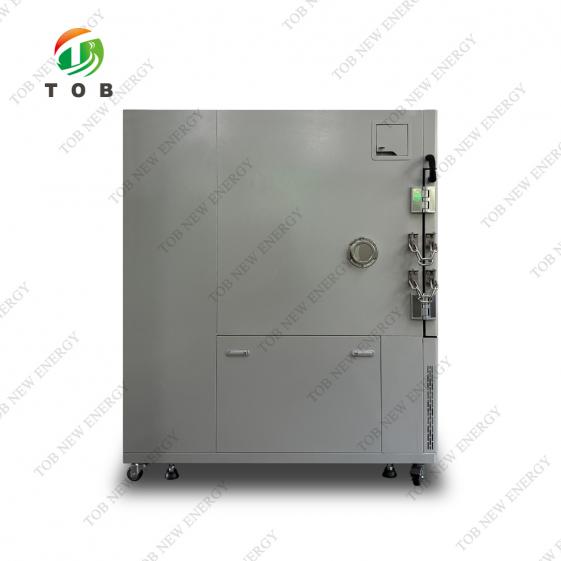

温度サイクル試験室

TOB-KS5-150C

2. 適用と制限

2.1 アプリケーション

主に単一セルおよび電子製品、コンポーネントの高低温テスト、温度変化などに使用され、環境は信頼性テストをシミュレートします。

3. ボリュームと寸法

3.1 有効容積

150L

3.2 内寸

幅500mm×高さ600mm×奥行500mm

3.3 全体寸法

幅750mm×高さ1780mm×奥行1500mm

ご注意：正確な全体寸法については最終設計図を参照してください。

4. パフォーマンス

4.1 条件

環境温度+5℃～+35℃、相対湿度≤85%の空冷式。無負荷（試験ゾーンに試験片がない状態）

4.2 温度範囲

-40℃〜+150℃

4.3 温度変動

±0.5℃

4.4 温度偏差

≤±2℃

4.5 温度勾配

≤±2.0℃

4.6 温度 加熱時間

-40℃から85℃まで、全範囲非線形平均約5℃/分、無負荷

4.7 温度 冷却時間

85℃から-40℃まで、全範囲非線形平均約5℃/分、無負荷

4.8 温度オーバーシュート

≤±2℃

4.9 ノイズ

≤70dB（Aレベル）

4.10 重量

約600KG

4.11 電力

380V、50Hz、三相、9KW

4.12 標準準拠

IEC62133-2012-第7.2.4章 温度サイクル

UL1642-第18章 温度サイクル試験

UN38.3 試験 T.2:熱試験

IEC60068-2-1:2007 環境試験 - パート2: 試験方法 - 試験A: 寒冷

IEC60068-2-2:2007 電気および電子製品の環境試験 試験方法 - 試験B:乾熱

5. 構造と材質

5.1 外部チャンバー

塗装を施した冷間圧延鋼板です。

5.2内部チャンバー

1.0mm SUS#304ステンレス。

底部：2mm厚#304ステンレススチール、

5.3 断熱材

100mm PUポリウレタンフォーム断熱材

5.4 チャンバードア

片開きドア

5.5 観察ウィンドウ

真空ガラス観察窓（サイズは設計図参照）

5.6 テストホール

チャンバー側面に￠400mmのテスト穴2個、

シリコンシールとステンレススチールカバー付き。

5.7 シーリング

高い密閉性能を持つ、オリジナル輸入シリコンゴムストリップを採用。

5.8 サンプルホルダー

断熱材付きサンプルホルダー、2層、

容量は1層あたり30kg未満。

5.9室内照明

観察窓内に省エネライト1セット

5.10 3色光警報シス​​テム

実行状態を示す3色ライトアラーム1セット

5.11 安全機能

煙排出口1個。

チャンバー側面に防爆チェーンが2本あります。

防爆圧力逃し扉1セット。

6. 空気供給システム

6.1空気供給

内部で上から下への空気供給循環を強制します。

6.2 サイクリックモーター

台湾ブランドの低圧非同期モーター

6.3 ブロワー

多翼遠心循環送風機、高温・低温耐性アルミブレード

6.4 センサー

PT100温度センサー（乾湿球）

7.冷凍システム

空冷方式

空冷式コンプレッサー

7.1 コンプレッサー

ドイツGEA Bokeまたは同等レベルのコンプレッサー

7.2 冷媒

R448a

7.3 コンデンサー

空冷高効率強制対流フィンタイプ

7.4蒸発器

高効率マルチセグメントフィン型蒸発器

7.5その他

オイルセパレーター等

8. 暖房システム

8.1加熱管

裸線型ニッケルクロム合金電熱管

9. コントローラと制御回路 - コントローラ

9.1コントローラ

コントローラ

RS-485 または Lan ポートのいずれか 1 つだけを選択できます。

 10.1 保護機能

1. 試料の結露防止、過熱保護（独立した調節可能な温度保護装置も搭載）

2. ヒューズ保護スイッチなし

3. ヒーター過熱保護スイッチ

4.コンプレッサーの過負荷、過熱

5. コンプレッサー高低圧保護

6. システム過電流保護装置

11. その他の付属品

11.1標準構成

1.2層断熱サンプル棚、積載量（平均）30KG/層。

2.2 直径50mmの試験穴用コルク。

3.操作・保守マニュアルおよび監視ソフトウェア

12. 動作条件

1. 環境温度：5℃〜35℃

2.相対湿度：≤85%RH;

3.気圧：80kPa～106kPa

4. 強い振動源から遠ざける

5.電源：

5.1.380V AC(±10%)、50Hz 3相4線+アース線、接地抵抗≤4Ω;
