バッテリー安全性試験用温度サイクル試験装置
仕様
このTOB-KS5-800C温度サイクル試験機は、主にバッテリーや電子製品、部品、その他の材料の高低温試験、温度変化などに使用され、環境は信頼性試験をシミュレートします。
|
1. 製品名
|
|
名前
|
バッテリー温度サイクル試験機
|
|
モデル
|
TOB-KS5-800C
|
|
2. 適用範囲と制限
|
|
応用
|
このTOB-KS5-800C温度サイクル試験機は、主にバッテリーや電子製品、部品、その他の材料の高低温試験、温度変化などに使用され、環境は信頼性試験をシミュレートします。
|
|
3. ボリュームと寸法
|
|
有効容積
|
800L
|
|
内寸
|
幅1000×高さ1000×奥行800mm
|
|
全体寸法
|
W1340*H1900*D1920mm（ご注意：正確な全体寸法は最終設計図をご参照ください。）
|
|
4. パフォーマンス
|
|
状態
|
環境温度+5℃～+35℃、相対湿度≤85％、無負荷（試験ゾーンに試験片がない状態）での空冷式
|
|
温度範囲
|
-40℃～+150℃
|
|
温度変動
|
±0.5℃
|
|
温度偏差
|
±2.0℃以下
|
|
温度均一性
|
±2.0℃以下
|
|
温度 加熱時間
|
-40～85℃、5℃/分、平均非線形制御、無負荷
|
|
温度 冷却時間
|
85～-40℃、5℃/分、平均非線形制御、無負荷
|
|
最大積載量
|
いいえ
|
|
一定最大暖房負荷
|
いいえ
|
|
ノイズ
|
≤85dB
|
|
標準準拠
|
標準準拠:
|
|
IEC60068-2-1:2007
|
|
IEC60068-2-2:2007
|
|
IEC60068-2-78:2007
|
|
重さ
|
800kg
|
|
電源
|
380V、50Hz、三相
|
|
力
|
20.0KW
|
|
5. 構造と材質
|
|
外部チャンバー
|
1.2mmの塗装済み冷間圧延鋼板です。
|
|
内部チャンバー
|
1.0mm SUS#304 耐高温・耐低温ステンレス鋼。
|
|
断熱材
|
100mm PUポリウレタンフォーム断熱材。
|
|
部屋のドア
|
片側開きのドア。
|
|
観察窓
|
ドアには真空ガラスの観察窓があり、ドアフレームには電気式の耐熱、防霜、防結露装置が備わっているため、試験中の試験片をはっきりと観察できます。
|
|
テストホール
|
チャンバー側面に 2 個の 100 mm テスト穴、シリコン シール、ステンレス スチール カバー付き。
|
|
シーリング
|
高い密閉性能を持つ、オリジナル輸入シリコンゴムストリップを採用。
|
|
サンプルホルダー
|
断熱材付きサンプルホルダー、2層、容量50kg/層。
|
|
室内照明
|
観察窓内に省エネライト1セット
|
|
圧力バランスポート
|
高温試験を行う際に圧力差が試験室の強度に影響するのを避けるために、機械式圧力密閉型バランス調整装置を設置しました。
|
|
コントロールパネル
|
タッチ スクリーン コントローラー、電源スイッチ、照明、過熱保護装置、RS-485。
|
|
安全装置
|
排煙システム1セット
|
|
機器の稼働状態を示す 3 色ライト 1 セット。
|
|
チャンバーの側面にセキュリティチェーンが 2 つあります。
|
|
圧力逃しドア1セット。
|
|
6. 空気供給システム
|
|
空気供給機能
|
上から下への給気循環。
|
|
サイクリックモーター
|
台湾の低圧非同期モーター
|
|
ブロワー
|
多枚羽根遠心循環送風機、高低温耐性アルミブレード
|
|
センサー
|
PT100温度センサー
|
|
7. 冷凍システム
|
|
空冷方式
|
空冷式コンプレッサー
|
|
コンプレッサー
|
GEA BOKEコンプレッサーまたは同等レベルのオプション
|
|
冷媒
|
R448a
|
|
コンデンサー
|
空冷式高効率強制対流フィン型
|
|
蒸発器
|
高効率マルチセグメントフィン型蒸発器
|
|
その他
|
オイルセパレーター、ソレノイドバルブなど有名ブランド
|
|
8. 暖房システム
|
|
加熱管
|
裸線型ニッケルクロム合金電熱管
|
|
9. コントローラと制御回路 - カスタマイズされたコントローラ
|
|
コントローラ
|
カスタマイズされたコントローラー
|
|
10. 保護機能
|
|
1. 試料の結露防止、過熱保護（独立調節可能な温度保護も搭載）
|
|
2. ヒューズ保護スイッチなし
|
|
3. ヒーター過熱保護スイッチ
|
|
4.コンプレッサーの過負荷、過熱
|
|
5. コンプレッサー高低圧保護
|
|
6. システム過電流保護装置
|
|
7. コントローラの故障自己診断および表示機能
|
|
8. 相順保護機能
|
|
11. その他の付属品
|
|
標準構成
|
層サンプル棚、積載容量（平均）50KG/層。
|
|
直径100mmの試験穴用コルク。
|
|
操作および保守マニュアルと監視ソフトウェア。
|
|
12. 動作条件
|
|
1.環境温度：5℃〜35℃；
|
|
2.相対湿度：≤85%RH;
|
|
3. 大気圧：80kPa～106kPa
|
|
4. 強い振動源から遠ざける
|
|
5. 電源：
|
|
5.1 380V、50Hz 3相4線+アース線、接地抵抗≤4Ω
|
|
6. 周波数：50Hz（60Hzはオプション）
|
|
7.加湿水：耐水率≥500MΩ。
|
|
8. 環境空気品質要件：高密度の粉末、発火しやすいもの、爆発しやすい空気や粉末がなく、強い電磁波源から離れている
|
|
9. 発火しやすい、爆発しやすい、揮発しやすい、腐食性のある試料の試験や保管は避けてください。
|
|
10. 標準標本設置場所要件：
|
|
10.1 試験片重量が80KG/m³未満
|
|
10.2 試験片全体の寸法はチャンバー内容積の2/5未満とし、各層は2/5未満の面積とする。そうでない場合、チャンバーの性能または正常な動作に重大な影響を与える。
|

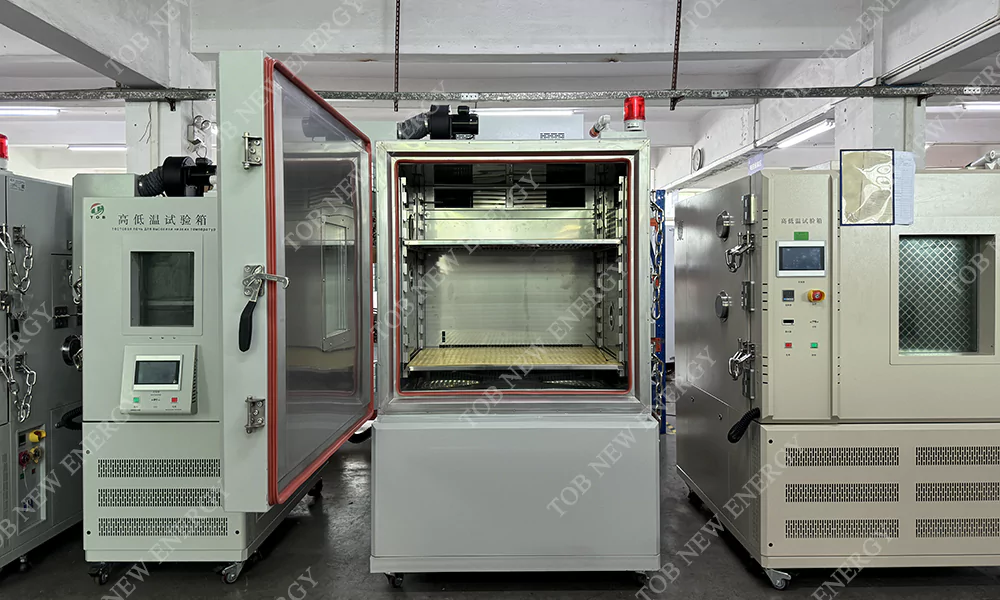

製品展示
リチウムイオン電池安全性テスターの詳細をご覧ください。
