1. 製品名
|
|
1.1 名前
|

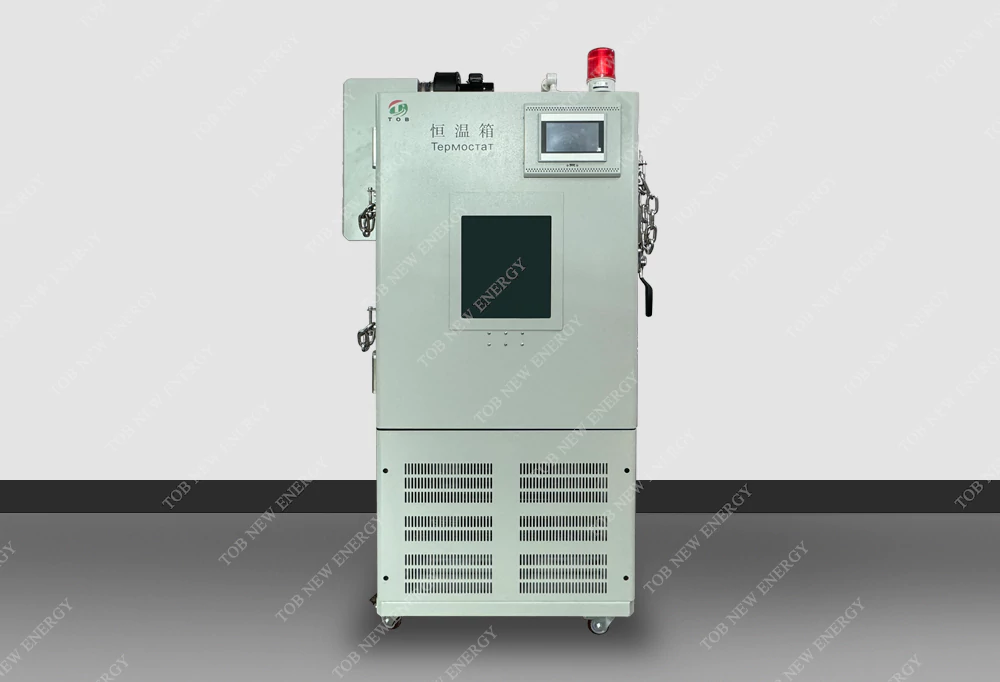

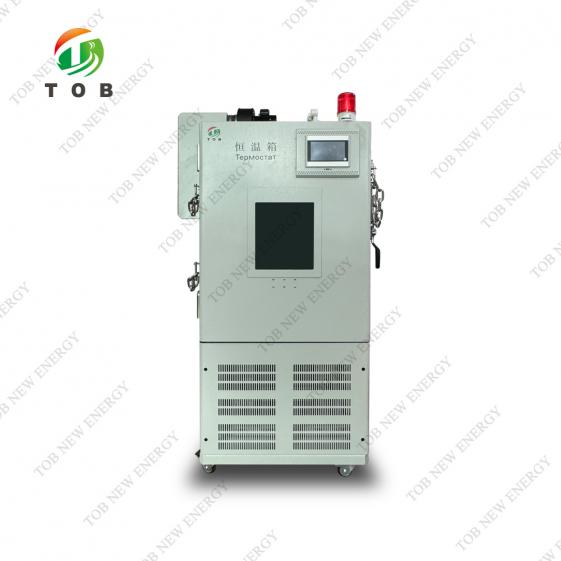

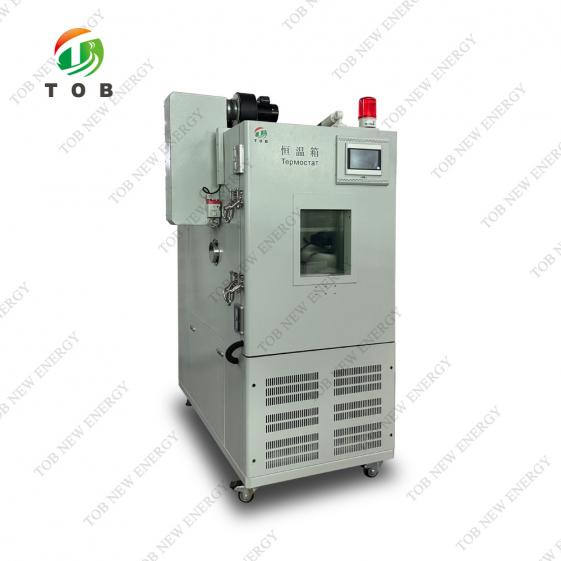

リチウムイオン電池高低温交番試験室
|
|
1.2 モデル
|
TOB-BTT-408A
|
|
2. 適用範囲と制限
|
|
2.1 アプリケーション
|
このTOB-BTT-408Aリチウムイオン電池高低温交互試験チャンバーは、主にセル、電気電子製品、部品、その他の材料の高低温試験、温度変化、高湿熱などの環境をシミュレートして信頼性試験を行うために使用されます。
|
|
3. 体積と寸法
|
|
3.1 有効容積
|
408L
|
|
3.2 内寸
|
幅600mm×高さ850mm×奥行800mm
|
|
3.3 全体寸法
|
幅800mm×高さ1800mm×奥行1620mm
|
|
ご注意：正確な全体寸法については最終設計図を参照してください。
|
|
4. パフォーマンス
|
|
4.1 条件
|
環境温度+5℃～+35℃、相対湿度≤85%、無負荷（試験ゾーンに試験片がない状態）
|
|
4.2 温度範囲
|
20℃～+100℃
|
|
4.3 温度変動
|
≤±0.5℃
|
|
4.4 温度偏差
|
±2.0℃以下
|
|
4.5 温度均一性
|
±2.0℃以下
|
|
4.6 温度 加熱時間
|
約1℃～3℃ /分、平均非線形、無負荷
|
|
4.7 温度 冷却時間
|
約0.75～1℃/分、平均非線形、無負荷
|
|
4.8 温度オーバーシュート
|
±2℃以下
|
|
4.9 最大積載量
|
いいえ
|
|
4.10 一定最大暖房負荷
|
いいえ
|
|
4.11 ノイズ
|
≤70dB（Aレベル）
|
|
4.12 電力
|
380V、50Hz、三相、5.0KW
|
|
4.13 標準準拠
|
標準準拠:
|
|
GB/T2423.1-2008(IEC60068-2-1:2007) 環境試験 - パート2：試験方法 - 試験A：冷間
|
|
GB/T2423.2-2008(IEC60068-2-2:2007) 電気電子製品の環境試験 試験方法 - 試験B:乾熱
|
|
4.14 重量
|
540キロ
|
|
5. 構造と材質
|
|
5.1 外部チャンバー
|
塗装を施した冷間圧延鋼材を採用。
|
|
5.2 内部チャンバー
|
SUS304#耐高温・耐低温ステンレス鋼、
|
|
5.3 断熱材
|
厚さ100mm、保温係数0.0212kcal/Mohr以下の難燃性高強度PUポリウレタンフォーム断熱材を採用。
|
|
5.4 チャンバードア
|
片開きドア
|
|
5.5 観察ウィンドウ
|
ドアには真空ガラスの観察窓があり、ドアフレームには電気式の耐熱、防霜、防結露装置が備わっているため、試験中の試験片をはっきりと観察できます。
|
|
5.6 テストホール
|
合計 2 個￠チャンバー側面の 100 mm テスト穴、シリコン シール、ステンレス スチール カバー付き。
|
|
5.7 シーリング
|
高い密閉性能を持つ、オリジナル輸入シリコンゴムストリップを採用。
|
|

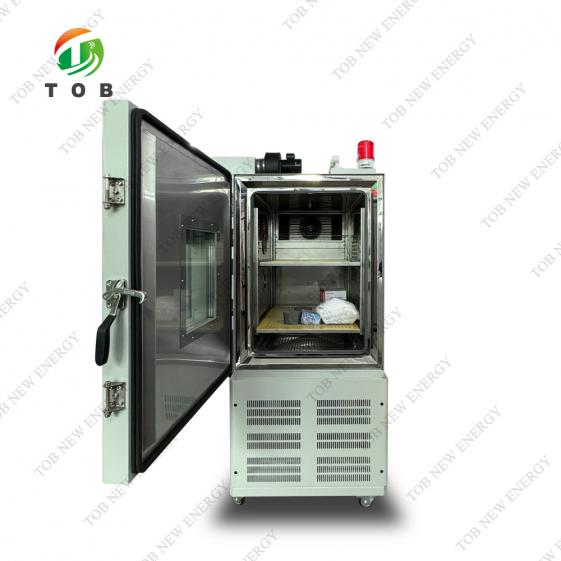

5.8 サンプルホルダー
|
断熱材付きサンプルホルダー、2層、容量30kg/層。
|
|
5.9 圧力バランスポート
|
高温試験を行う際に圧力差が試験室の強度に影響するのを避けるために、機械式圧力密閉型バランス調整装置を設置しました。
|
|
5.10室内照明
|
観察窓内に省エネライトが1つ付いています。
|
|
5.11ホイール
|
ボックスの底部には4組のユニバーサルホイールが装備されています。前面の2つのキャスターにはセルフロック機能があり、機器の移動と固定を容易にします。
|
|

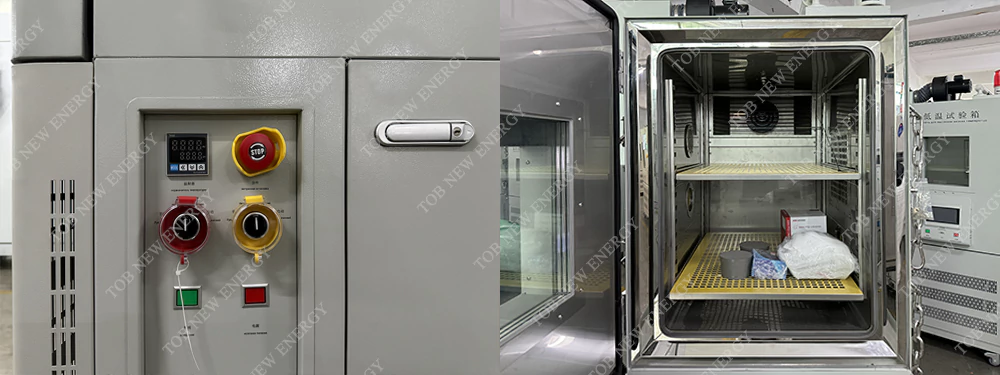

5.12 コントロールパネル
|
タッチスクリーンコントローラー、電源スイッチ、照明、過熱保護装置、
|
|
LANポートまたはRS-485ポート
|
|
5.13 消火器
|
CO2消火器1セット（チャンバー内に内蔵または外付けか確認が必要）
|
|
お客様と
|
|
注: 交通政策により、CO2の場所は外部にあり、インターフェースを提供しています
|
|
あるいはCO2の空のボトル。
|
|
5.14 備考
|
煙抜き穴1個。
|
|

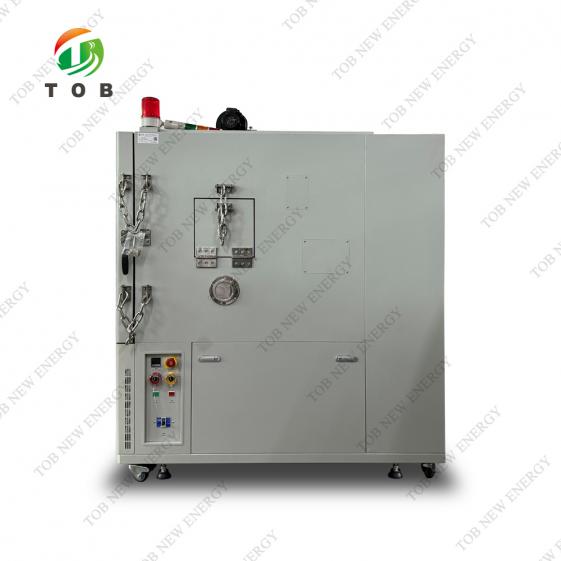

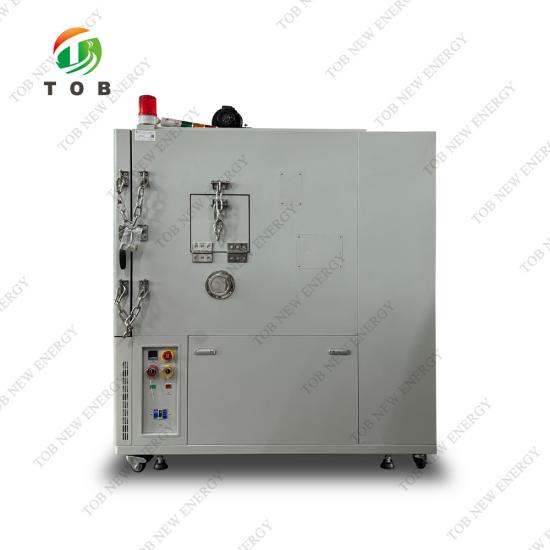

チャンバー側面に防爆チェーン2本。
|
|
防爆圧力逃し扉1セット。
|
|
3色ライトアラーム1セット。
|
|
6. 空気供給システム
|
|
6.1 空気供給機能
|
可変周波数速度調整可能モーターを備えたブロワーは、一定の温度と湿度の下で空気の速度を自動的に調整し、最高の一定効率を実現します。
|
|
上から下への空気の流れ。
|
|
6.2 サイクリックモーター
|
台湾エアデバイザー低圧非同期モーター
|
|
6.3 ブロワー
|
多枚羽根遠心循環送風機、高低温耐性アルミブレード
|
|
6.4センサー
|
1.PT100温度センサー
|
|
7. 冷凍システム
|
|
7.1 空冷方式
|
空冷式コンプレッサー
|
|
7.2 コンプレッサー
|
ドイツGEA BOKEまたは同等レベルのコンプレッサー
|
|
7.3 冷媒
|
環境に優しい冷媒R448a
|
|
7.4 コンデンサー
|
空冷式高効率強制対流フィン型
|
|
7.5 蒸発器
|
高効率マルチセグメントフィン型蒸発器
|
|
7.6 オイルセパレーター
|
エマーソン
|
|
7.7 蒸発圧力調整弁
|
ダンフォス蒸発圧力調整弁（長時間の低温高湿度動作でも結露が発生しないことを保証します。
|
|
7.8 電動膨張弁
|
ダンフォス電動膨張弁。サーボ制御による冷媒流量制御
|
|
7.9 ソレノイドバルブ
|
日本鷺宮・ダンフォス
|
|
7.10 液体ミラー
|
ダンフォス
|
|
7.11 その他のアクセサリ
|
すべて有名ブランド品を使用（右写真：ドライフィルター）
|
|
8. 暖房システム
|
|
8.1 加熱管
|
裸線型ニッケルクロム合金電熱管
|
|
8.2 制御方法
|
SSRソリッドステートリレーを介したコントローラ出力信号により、高精度の非接触制御を実現
|
|
9. コントローラと制御回路 - コントローラ
|
|
9.1 制御方法
|
コントローラ。
|
|
詳細についてはユーザーマニュアルを参照してください。
|
|
RS-485、LANポートはいずれか1つだけ選択できます
|
|
9.2 制御部の主要コンポーネント
|
有名ブランド製品を使用した制御回路（右写真は電磁スイッチ）
|
|
9.3 タイマー
|
（0~99999）リセット不可
台湾 OKDEP-LS-AH3.3M
|
|
10. 保護機能
|
|
1. 試料の結露防止、過熱保護（独立調節可能な温度保護も搭載）
|
|
2. 2. ヒューズ保護スイッチなし
|
|
3. ヒーター過熱保護スイッチ
|
|
4.コンプレッサーの過負荷、過熱
|
|
5. コンプレッサー高低圧保護
|
|
6. システム過電流保護装置
|
|
11. その他の付属品
|
|
11.1 標準構成
|
1.2層断熱サンプル棚。
|
|
2. 直径100mmのテスト穴用のコルク2個。
|
|
3.操作および保守マニュアルと監視ソフトウェア。
|
|
12. 動作条件
|
|
1. 環境温度：5℃～35℃
|
|
2.相対湿度:≤85%RH
|
|
3. 大気圧：80kPa～106kPa
|
|
4. 強い振動源から遠ざける
|
|
5. 電源：
|
|
5.1 380V AC、50Hz三相、接地抵抗≤4Ω;電力容量：7.0kw
|
|
5.2 試験電源制御コネクタはリレー接点制御方式を採用しています。（機械が正常に動作しているときは接点が閉じ、機械が停止または故障しているときは接点スイッチの電源がオフになり、保護状態になります。）
|
|
6. 周波数：50Hz
|
|
7. 環境空気品質要件：高密度の粉末、発火しやすいもの、爆発しやすい空気や粉末がなく、強い電磁波源から離れている
|
|
8. 発火しやすい、爆発しやすい、揮発しやすい、腐食性のある試料の試験や保管は避けてください。
|
|
9. 標準標本設置場所要件：
|
|
9.1 試験片重量が80KG/m³未満
|
|
9.2 試験片全体の寸法はチャンバー内容積の2/5未満とし、各層は2/5未満の面積とする。そうでない場合、チャンバーの性能または正常な動作に重大な影響を与える可能性がある。
|
|
13. 機器製造および検査方法
|
1. 製造基準準拠：GB/T10586-2006 および GB/T10592-1989。
ご注意：GB/T5170.5-1996では、温度湿度均一性は無負荷状態でのものです。
|
|
2.検査規格準拠：GB/T5170.2-1996、GB/T5170.5-1996。
|
