実験室分析用回転式サンプル分割器 | TOB-F200-L

TOB-F200-L 研究室および品質管理における代表サブサンプリング用ロータリーサンプルディバイダー

製品概要と理想的な用途

ロータリーサンプルディバイダーは、バルク粉末または粒状サンプルを複数の同一な分割サンプルに分け、それぞれが元の全体サンプルの物理的および化学的特性を忠実に代表するようにします。手作業によるコーンアンドクォーターリングやリフル分割とは異なり、これらは作業者による偏りが生じる可能性があり、検証が困難ですが、TOB-F200-Lは制御された回転下でサンプルを連続的に分割し、各分画に同じ粒径分布、密度、組成が含まれることを保証します。

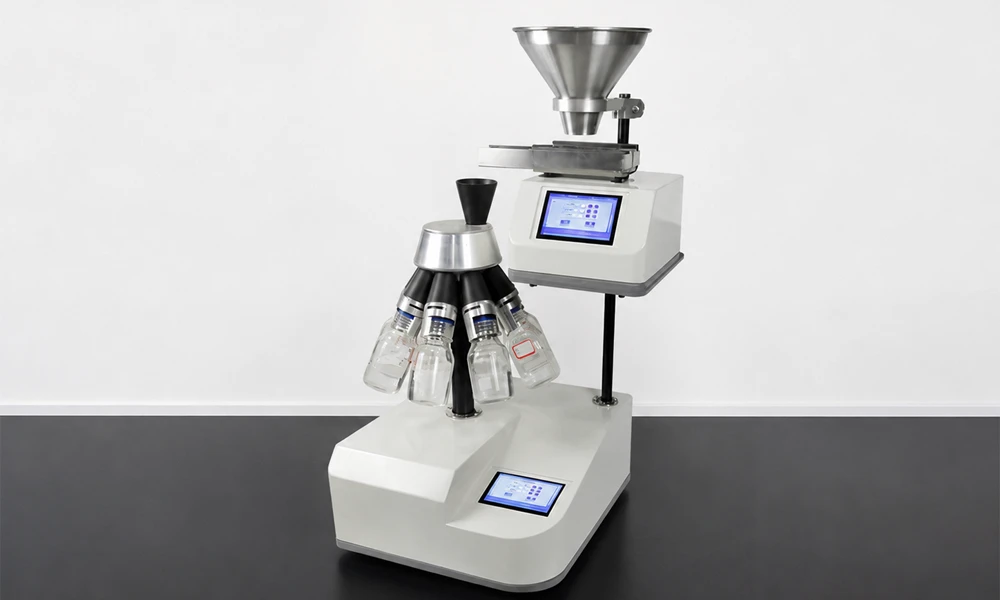

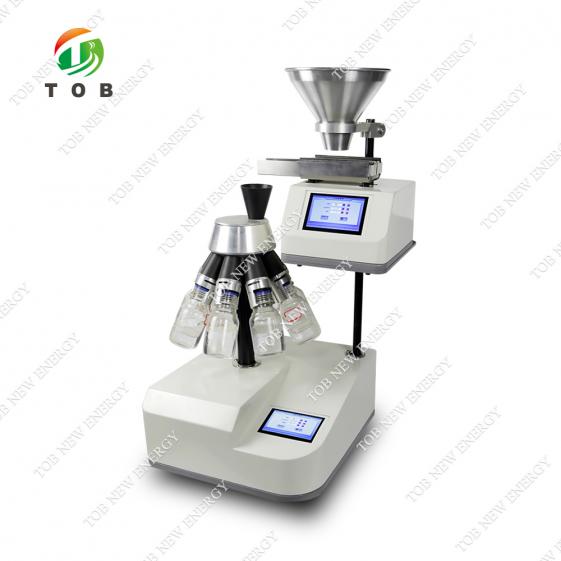

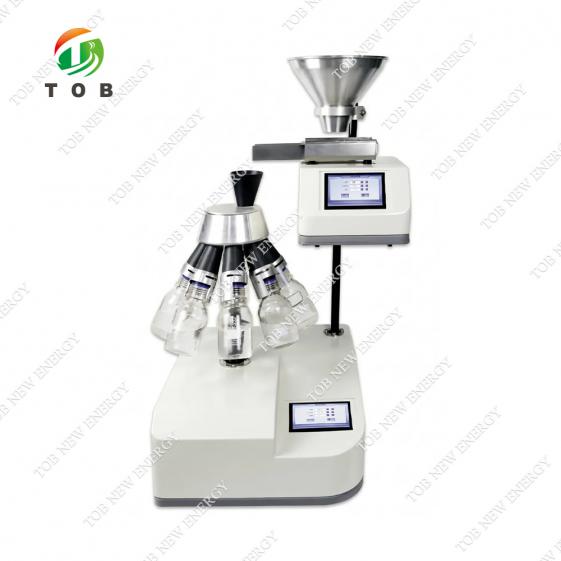

TOB-F200-Lは、偏心配置されたサンプリング漏斗を通してバルク材料を供給し、回転カルーセルに取り付けられた一連の受けボトルへ排出します。カルーセルが20 rpmから150 rpmの間で正確に設定された速度で回転すると、各ボトルが順番に漏斗の下を通過し、流れるサンプル流から均等な量を収集します。偏心漏斗形状と一定の回転速度の組み合わせにより、質量変動が本質的に小さい分割サンプルが生成され、ロータリーディバイダーは利用可能な最も高精度なサンプル分割方法の1つとなっています。本装置はバッチを6、8、または10分画に分割するよう構成でき、受けボトルは高速クランプシステムによって迅速に固定され、運転間の交換作業を簡素化します。

デジタル制御パネルには、ユーザー定義プログラムを最大10件表示および保存でき、それぞれに回転速度と分割時間（1 秒から99分59秒まで）が指定されています。供給速度は最大6 L/minまで調整可能で、1回のバッチには最大5000 mlの材料を投入できます。本装置は最大12 mmサイズの供給粒子を処理でき、幅広い粉末、粒状物、破砕材料に対応します。

最適な用途:

1. 化学分析用に破砕鉱石、鉱物精鉱、またはボーリングコアサンプルの代表アリコートを調製する鉱業、冶金、地質研究室。
2. 電池材料の研究開発および品質管理。粒径分布を変化させることなく、カソード前駆体粉末（NMC、LFP）、アノード黒鉛、または固体電解質粉末を粒度分析、XRD、または電気化学試験用にサブサンプリングする必要がある分野。
3. バッチリリース試験、混合均一性評価、または保存サンプル保管のために、検証済みのサンプル分割を必要とする製薬、食品、化学産業。
4. 細断された廃電池、土壌、スラグなどの不均一材料を処理する環境およびリサイクル研究室。

サンプリング手順に6、8、または10分画のどれが最適かわからない場合は、バッチサイズと必要な反復数を当社の研究室機器エンジニアまでお問い合わせください。

ロータリーサンプルディバイダーの動作原理

TOB-F200-Lは、シンプルな機械原理によって代表性のある分割サンプルを生成します:

• 供給: バルク材料の全バッチ（最大5000 ml）を供給ホッパーに投入します。本装置は最大6 L/minまで供給速度を制御でき、安定した途切れのない材料の流れを確保します。
• 偏心漏斗排出: 材料は偏心配置されたサンプリング漏斗から排出されます。漏斗は回転軸からずれて配置されているため、1つの固定点に注がれるのではなく、回転カルーセルの円周全体に材料を分配します。この偏心配置は装置の精度に重要であり、流れが完全に中心に位置する場合に形成される可能性のある偏析パターンを防ぎます。
• 回転カルーセル: 受けボトル一式（構成に応じて6、8、または10本）は、ユーザー設定速度20 rpmから150 rpmで回転するカルーセルに取り付けられています。各ボトルは順番に漏斗の下を通過し、サンプル流の均等な分画を収集します。カルーセル速度が一定で供給速度が均一であるため、各ボトルが収集する質量はほぼ同一です。
• プログラム可能な分割時間: 分割時間は1 秒から99分59秒まで設定でき、作業者はサンプルを分割する時間を完全に制御できます。調整可能な供給速度と回転速度を組み合わせることで、TOB-F200-Lは数グラムの微細粉末から最大5000 mlのフルバッチまで処理できます。
• プログラム保存: それぞれ特定の回転速度と分割時間を含む最大10件のプログラムを保存および呼び出すことができます。これは、異なるサンプル種類に異なる分割パラメータが必要な複数ユーザーの研究室で特に便利です。

主な製品特徴

以下の特徴はメーカーによって指定されており、TOB-F200-Lの性能に不可欠です:

• 高精度分割:偏心漏斗設計と一定のカルーセル回転により、質量変動が最小限の分割サンプルを生成し、代表サンプリング規格の要求を満たします。
• 調整可能なデジタル時間および回転速度:両パラメータはLCD画面で設定および表示され、分割工程を正確に制御できます。回転速度は安定性を維持するため継続的に監視されます。
• 速度監視:装置は実際のカルーセル速度を継続的に追跡し、設定値に維持することで、変動が分割比率に影響しないようにします。
• 高速クランプボトルシステム:受けボトルは迅速固定機構で固定され、ボトル交換を素早く便利に行えます。標準構成には250 mlボトル8本が含まれます。ボトル数と容量はカスタマイズ可能です（25 ml、30 ml、50 ml、100 ml、500 mlボトルのオプションがあり、分割数は6、8、または10分画に設定可能です）。
• 幅広いバッチ容量:1回のバッチで最大5000 mlのサンプル材料を収容でき、小規模な分析分割から大規模な調製分割まで対応します。
• 保存プログラム:10件のプログラムを保存でき、それぞれに専用の速度と時間設定を持たせることで、異なるサンプル種類または分割手順間の迅速な切り替えを可能にします。

完全な技術仕様

標準ボトル構成：8 × 250 mlボトル（ボトル数および容量は要件に応じてカスタマイズ可能）。

用途分野

TOB-F200-Lは、サンプル分割およびサンプル縮分のため、幅広い産業分野で使用されています。代表的な用途分野には以下が含まれます：

1. 農業
2. 化学および合成材料
3. 医薬品
4. 地質学および冶金
5. エンジニアリングおよび電子機器
6. 建築材料
7. 環境および資源リサイクル
8. ガラスおよびセラミックス
9. 生物学および食品

電池材料の品質管理において、回転式分割器は特に高く評価されています。これは、正極および負極粉末が取り扱い中に粒子サイズによって分離しやすいためです。手作業による分割では、あるサブサンプルに微粉が偏り、別のサブサンプルに粗粒子が偏る可能性があり、代表性のない結果につながります。TOB-F200-Lは、流動する試料全体から複数回の分割を行うことで、この分離効果を抑制し、バルク粉末の粒度分布を正確に反映するサブサンプルを得ることができます。これは、正確な粒度分析および電気化学試験に不可欠な要件です。

TOB-F200-Lの使用に関する実用的な推奨事項

1. ホッパーへの充填：事前の分離を避けるため、バルクサンプル全体を安定した流れでホッパーに投入してください。サンプルが容器に保管されていた場合は、上部からすくい取ると微粉が優先的に採取されるため、投入前に容器を軽く転がすまたは振り混ぜてください。
2. ボトルサイズと本数の選択：予想される分取量を余裕をもって収容でき、あふれない十分な容量のボトルを選択してください。5000 mlのバッチを8分割する場合、推奨される最小ボトル容量は1本あたり約700 mlです。この場合、500 mlボトルを使用するか、バッチを2段階に分けて分割することができます。高速クランプシステムにより、運転間のボトル交換を迅速に行えます。
3. 回転速度の設定：微粉末では、粉じんの発生や静電気による飛散を防ぐため、低い回転速度が必要になる場合があります。粗い粒状材料は、代表性を損なうことなく高い速度で分割できます。保存プログラムにより、各材料タイプに最適な設定を保存し、呼び出すことができます。
4. 清掃：各使用後、残留粉末を除去するために、漏斗、供給ホッパー、カルーセルを柔らかいブラシまたは掃除機で清掃してください。異なる正極前駆体間の切り替えなど、交差汚染防止が必要な用途では、粉末に接触するすべての表面を適切な溶剤または洗剤で拭き取り、次回使用前に十分に乾燥させてください。

粉末処理および品質管理ワークフローにおけるサンプリングバイアスをなくす準備はできていますか？ご希望の分割数とボトル容量構成を指定して、TOB-F200-Lの見積もりをご依頼ください。当社の実験室機器エンジニアが、お客様の特定のサンプル種類と処理能力要件に最適なセットアップについてアドバイスいたします。
