特許 CN215600399U - ホットナイフ付き電極ワインダー

Oct 22,2026
登録実用新案 · CN215600399U · 有効
特許 CN215600399U - ホットナイフ付き電極巻取機

1台の機械で完成した電極ストリップの位置合わせ、搬送、加熱軟化、巻き取り、ホットカットを行い、1人の作業員が全工程を実行します。

仕様書および図面の詳細: CN215600399U(Google Patents)

電極は電池が充放電を行うための担体であり、リチウムイオンセルの核心全体です。その製造は、パルプ化から精密塗工、カレンダー加工、ストリップ状へのスリット加工に至るまで、高圧延力、スリットナイフ、熱、回転機構を伴う設備で行われます。しかし、そのプロセスチェーンの中において、完成した電極ストリップの巻き取りは 過小評価されていたボトルネックでした。明細書に明確に記載されているように、巻取工程などの電極側技術の影響が軽視されることが多く、このプロセスは 低効率に悩まされていました。

2021年9月9日に出願されたCN215600399Uは、巻き取りを手作業の雑務から単一の制御された操作へと変えます。この機械はストリップを垂直に位置合わせし、ソフトグリップローラーセットを通して送り込み、タイトな巻き付けのために 加熱軟化させ、動力付きプラットフォーム上で巻き取り、コイルが結束されたら、ホットカッティングブレードで切断します。1人の作業員、1台の機械、別の切断ステーションは不要です。

特許情報

公開番号 CN215600399U
発明の名称(原語) 一种用于电池生产的电池极片卷绕机 (Electrode Winder with Integrated Hot Knife)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利譲受人 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGYの登録法人
出願日 2021年9月9日
登録日 2022年1月21日
文書種別 実用新案(登録、種別コード U)
法的状態 有効
満了予定日 2031年9月9日
図面 図6点
本ページの名称および用語について。 上記の英語名称は、TOB NEW ENERGYのエンジニアリングチームによる人間がレビューした翻訳であり、当社の装置ライン全体で使用されている用語に標準化されています。機械翻訳ではありません。中国語の原題および請求項が正式なテキストであり、本ページとGoogle Patentsを比較すると表現の違いに気づく場合がありますが、これは公開記録が機械翻訳されているためです。本ページの図面および機構の説明は、翻訳からではなく、中国語の明細書および請求項から作成されています。
特許の種類に関する注記。 これは中国の実用新案特許であり、化学組成やプロセスではなく、装置の機械的構造を保護するものです。実用新案の存続期間は10年であり、新規性および実用性について審査されます。したがって、以下は構造的説明です。請求項は装置を定義しており、明細書には実測された性能数値は記載されていません。TOBの生産機械に関するスループットや公差の数値は、本特許文献ではなく、当社の装置データシートに記載されています。

本特許が解決する生産上の課題

明細書では、電極の巻回工程がこれまで以上に注目されるべき理由を説明しています。電極ストリップは充放電の物理的な担体であるため、スリット加工後の取り扱いが後続のすべての工程に影響を及ぼします。従来の巻回工程は非効率でしたが、その理由は構造的なものでした。供給、位置合わせ、巻回、そして完成したコイルを供給ストリップから切断するという複数の独立したステーションが必要であり、それぞれに作業員の手作業が求められていたためです。CN215600399Uは、これらのステーションを1台の機械に統合し、すべてのプロセスを1つのコントローラから制御できるようにしています。

機構の仕組み

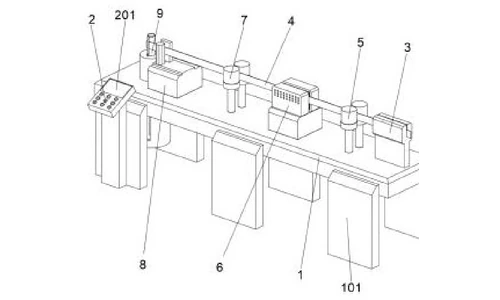

Overall structure of the electrode winder, first perspective view
図1 - 電極巻回機の全体構造、第1斜視図

位置合わせから巻回までのストリップ経路

電極ストリップ(4)は機械右側の位置合わせシート(3)に入り、その左側から引き出されるため、他の処理が行われる前にストリップが垂直面にセットされます。シートから出たストリップは、第1ローラーセット(5)、ヒーター(6)、第2ローラーセット(7)、熱切断刃(801)を備えた熱刃カッター(8)を順次通過し、最後に巻回ロッド(9)へと送られます。機械本体(1)は支持台(101)の上に設置され、LEDディスプレイ(201)を備えたコントローラ(2)は左手前に配置されています。

傷つけずに確実に把持するローラーセット

第1および第2ローラーセット(5、7)はストリップを左方向へ送り、それぞれ専用のモーター(第1ローラーセットの下にある第1駆動モーター(501)と、第2ローラーセットの下にある第2駆動モーター(701))によって直接駆動されます。それらの外周面は軟質ゴムで覆われており、明細書ではこれによる2つの役割を挙げています。すなわち、金属ローラー表面による電極への傷つきを防ぐことと、ストリップの滑り落ちを防ぐことです。把持を確実にするため、ローラー表面間の最小隙間は電極の厚さより1 mm小さく設定されており、ニップ圧を高めることでストリップが滑らないようにしています。

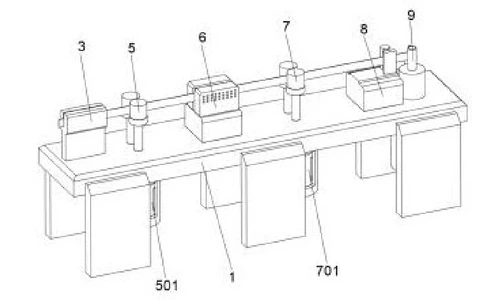

Overall structure of the electrode winder, second perspective view
図2 - 電極巻回機の全体構造、第2斜視図

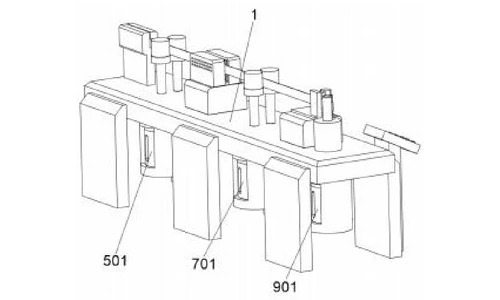

Overall structure of the electrode winder, third perspective view
図3 - 電極巻回機の全体構造、第3斜視図

加熱および巻回プラットフォーム

ヒーター (6)は、電極ストリップを巻く前に軟化させるため、ストリップは損傷することなくロッドに巻き付けられます。巻き取りロッド (9) の下端は、第3の駆動モーター (901) によって駆動される巻き取りプラットフォーム (902)に結合されています。プラットフォームの前部上側にある可動押え板 (903)は、巻き取り中にストリップを巻き取りロッドの側面に押し付けます。その内側は円弧面となっており、接触面積が拡大されるため、プラットフォームがロッドを回転させるにつれて軟化されたストリップがしっかりと押し付けられます。

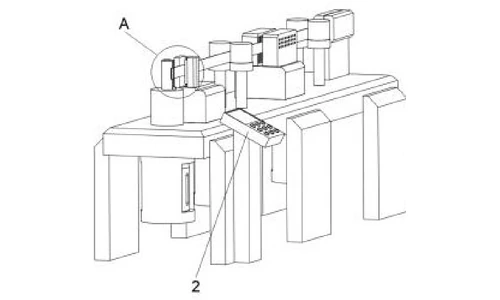

Overall structure of the electrode winder, fourth perspective view
図4 - 電極ワインダーの全体構造、第4斜視図

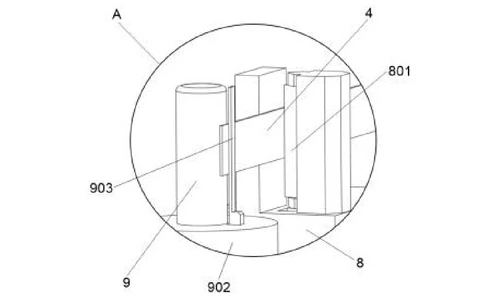

Enlarged view of detail A in Figure 4, showing the winding rod and pressing sheet
図5 - 図4の細部Aの拡大図

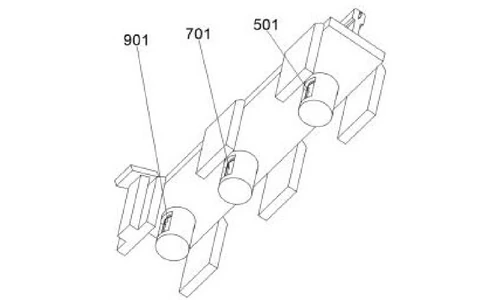

Overall structure of the electrode winder, fifth perspective view
図6 - 電極ワインダーの全体構造、第5斜視図

切断および1人オペレーターによる操作

コイルが完成し、電極がストラップで固定されたら、ホットナイフカッター上のホット切断ブレード (801)がストリップを切断し、オペレーターが完成したコイルをロッドから持ち上げます。ヒーター、ホットナイフカッター、巻き取りプラットフォームのすべてが1つのコントローラーに電気的に接続されているため、この特許は、巻き取り工程全体を通じて1人で1台の機械を操作するという、その利点として挙げられているものを実現しています。

特許取得済みの利点

利点 対応する機構
1台の機械につき1人のオペレーターによる生産 単一のコントローラーの下で統合されたすべてのステーション
大幅に向上した巻き取り効率 統合された巻き取りプラットフォームとホットナイフ切断
傷のない、滑らないストリップ搬送 ストリップの厚さより1 mm下のニップギャップを持つ軟質ゴム被覆ローラーセット
正確な巻き取り形状 ストリップを垂直面に保持する位置合わせシート
緊密で損傷のないコイル構造 加熱軟化および円弧面を持つ可動押え板

マルチステーション電極巻き取りとの比較

巻き取り工程には、送り出し、位置合わせ、巻き取り、切断という複数の独立したステーションが必要であり、非効率的で多くのオペレーターを必要としていました。この特許は、単一のコントローラーの下で1台の機械においてストリップ経路全体を統合します。

寸法 従来のアプローチ この特許の設計
レイアウト 独立した送り出し、位置合わせ、巻き取り、切断ステーション 1つのコントローラーの下で1台の機械に統合されたすべてのステーション
ストリップ搬送 傷や滑りを引き起こす可能性のある把持 帯材の厚さよりも1 mm狭いニップギャップを持つ、軟質ゴム被覆ローラーセット
切断 巻取り後の独立した切断工程 巻取りプラットフォーム上の統合型ホットナイフ切断

この技術が現在使用されている場所

この特許は、TOBの電極ワインダーの背後にある巻取り構造をカバーしています。保護されている配置(垂直な帯材の位置合わせ、ソフトグリップによる搬送、1つのプラットフォーム上での加熱軟化およびホットナイフ切断)により、当社の巻取り装置は別個の切断作業なしで電極コイルの仕上げを行います。

関連機器に関するお問い合わせ: 見積もりをリクエストする

よくある質問

特許CN215600399Uは何をカバーしていますか?

電池製造用の電極巻取り機をカバーしています。帯材を垂直に保持する位置合わせシート、帯材を搬送する2つの軟質ゴム被覆ローラーセット、帯材を軟化させるヒーター、高温の切断刃を持つホットナイフカッター、および可動式押さえ板を備えた動力付き巻取りプラットフォーム上の巻取りロッドが含まれており、すべて1つのコントローラーから制御されます。

なぜ電池製造において電極の巻取りがボトルネックとなっていたのですか?

巻取りプロセスなどの電極側技術は過小評価されがちでしたが、帯材は電池の充電と放電を担うキャリアです。明細書によれば、巻取りプロセスは効率が低いという課題を抱えており、この機械は供給、位置合わせ、巻取り、切断を1つの制御された操作に統合することでその問題に対処しています。

なぜローラーセットが軟質ゴムで覆われ、より狭いギャップに設定されているのですか?

軟質ゴムにより、金属ローラーの表面が電極の帯材を傷つけるのを防ぎ、帯材の滑りを防止します。ローラー表面間の最小ギャップは電極の厚さよりも1 mm小さく設定されており、これによりニップ圧が高まり、搬送中に帯材が滑らなくなります。

なぜ巻取り前に帯材を加熱するのですか?

ヒーターが巻取りロッドに到達する前に電極の帯材を軟化させるため、軟化した帯材がきれいにロッドに巻き付きます。内側が円弧面になっている可動式押さえ板が、プラットフォームが回転する間に帯材をロッドにしっかりと押し付けます。

完成したコイルは、どのように送り込まれてくる帯材から切り離されますか?

巻取りが完了し、電極がストラップで固定されると、ホットナイフカッターの熱切断刃が帯材を切断します。その後、オペレーターが巻取りロッドから完成したコイルを取り出します。切断はインラインで行われ、別個の切断ステーションは必要ありません。

特許CN215600399Uは現在も有効ですか?

はい。有効です。2021年9月9日に出願され、2022年1月21日に登録され、存続期間満了日は2031年9月9日と予想されています。

完全な明細書と図面: Google PatentsのCN215600399U
