特許 CN215549102U - バッチ式電池端面トリミング装置

Oct 19,2026
登録実用新案 · CN215549102U · 有効
特許 CN215549102U - 一括バッテリ端面トリミング装置

化成済みバッテリをピラマガジンに積み重ね、1セルずつクッション付きクランプに押し込んで自動で端面トリミングを行います。バッテリ生産ラインの速度を低下させていた単セル式トリマーに対する一括処理の解決策です。

完全な仕様書と図面: Google Patents の CN215549102U

ポリマーリチウムイオンバッテリは化成後に密封およびガス抜きされ、密封されたパウチはその後端面をトリミングする必要があります。CN215549102Uの仕様書は、そのボトルネックを率直に述べています。 当時のトリミング装置は一度に1つのバッテリをクランプしてトリミングしていました, これにより化成後のラインのスループットが低下していました。

2021年8月26日に出願され、2022年1月18日に登録されたCN215549102Uは、1つずつ処理するモデルを一括マガジン方式に置き換えます。バッテリは4つの柱の間に積み重ねられ、プッシャーが一番下のセルを作業ゾーンに送り込み、クッション付きクランプがそれを保持し、モーター駆動のブレードが端面をトリミングします。その後、次のセルが送り込まれます。作業員1人がスタックをロードすれば、トリミングサイクルが自動で繰り返されます。

特許情報

公開番号 CN215549102U
タイトル(オリジナル) 一種电池用切片装置 (Batch Battery Edge-Trimming Device)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利者 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGY の登録法人
出願日 2021年8月26日
登録日 2022年1月18日
文書種別 実用新案(種類コード U)
法的ステータス 有効
満了予定日 2031年8月26日
図面 4図
公式記録 Google Patents - CN215549102U
このページのタイトルと用語について。 上記の英語のタイトルは、TOB NEW ENERGYのエンジニアリングチームによる人間によるレビュー済みの翻訳であり、当社の機器ライン全体で使用されている用語に標準化されています。機械翻訳ではありません。中国語の元のタイトルと特許請求の範囲が信頼できるテキストです。Google Patentsの公開記録は機械翻訳されているため、このページとGoogle Patentsを比較する読者は、まさにそのために表現の違いに気づくかもしれません。このページの図面と機構の説明は、その翻訳からではなく、中国語の仕様書と特許請求の範囲から作成されています。
特許の種類に関する注記 これは中国の実用新案特許であり、化学組成やプロセスではなく、装置の機械的構造を保護するものです。実用新案の存続期間は10年であり、新規性と実用性が審査されます。したがって、以下に述べるのは構造的な説明です。特許請求の範囲は装置を定義するものであり、明細書には測定された性能値は掲載されていません。TOBの生産機械に関するスループットや公差の数値は、この特許文書からではなく、当社の設備データシートから得られたものです。
この特許の保有者について CN215549102Uは、TOB NEW ENERGYが保有し、当社の登録法人であるXIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.名義で出願された、登録済みの中国の実用新案です。公開公報に記載されている2名の発明者であるDany Huang(黄政耀)およびTobey Chen(陳鹿才)は、どちらもTOBエンジニアリングチームのメンバーです。

この特許が解決する生産上の課題

単セルによるトリミングが成形後ラインを制限する。リチウムイオンポリマー電池は成形後に脱気と封止を行う必要があり、封止されたパウチはその後エッジトリミングを行わなければなりません。入手可能なトリミング装置のほとんどは、一度に1つのセルを固定してトリミングするものであり、明細書ではそのモードが電池切断(トリミング)装置の作業効率低下の原因であると特定しています。

ローディング、クランプ、切断を1つのサイクルに統合する必要があった。この特許の解決策は、積層されたセルがマガジン内に待機し、プッシャーによって前方へ送られ、専用の固定装置によってクランプされ、独自のストッププレートと一緒に移動するカッターによってトリミングされる装置です。トリミングストロークのあらゆるステップがセルごとに自動的に実行されます。

メカニズムの仕組み

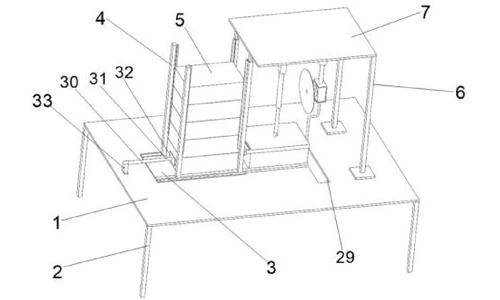

CN215549102U Figure 1 - overall structure of the edge-trimming device
図1 - エッジトリミング装置の全体構造。出所:CN215549102U公式公開公報(パブリックドメイン)。

作業プレート、脚部、および取付フレーム(請求項1および2)

作業プレートが4つの隅の脚部の上に載っています。トラックプレートが作業プレート上に固定されており、両側に確実な締結用の取付穴を備えた取付プレートが形成されています。作業プレート上の2つのブラケットと2つの支柱が一体となって、作業ゾーンの上に取付プレートを支持しています。電池固定装置と切断装置はその取付プレートから吊り下げられています。

スタック用ピラーマガジン(請求項3および4)

4つの支柱がトラックプレートから立ち上がり、処理対象の電池が積み重ねられる長方形の3次元空間を囲んでいます。支柱上のコーナーホルダーにより、スタックの転倒やセルの脱落を防ぎます。相対する2つの支柱の一方の面にはガイド溝があり、支柱の上部には電池固定装置の位置を決める取付ブロックがあります。

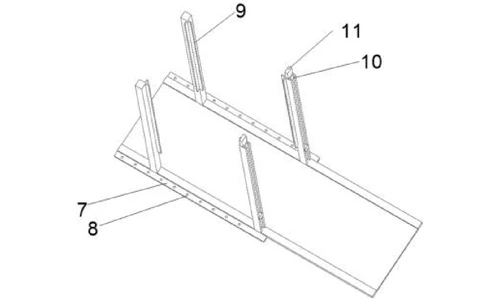

CN215549102U Figure 2 - structure of the track plate
図2 - トラックプレートの構造。出所:CN215549102U公式公開公報(パブリックドメイン)。

電池固定装置(請求項5および6)

A 第1の取付ロッドが取付プレートの下方に第1のスリーブを支持しており、そのスリーブ内を第1の伸縮ロッドがスライドする。このロッドは、第1の取付シリンダ(バッテリー固定プレートの上部)にボルト留めされており、プレート上の2本の第2の取付ロッドが、ピラーのガイド溝内を移動する2つのスライダーに接続されている。伸縮ロッドが伸びると、固定プレートがセルに向かって真っ直ぐ下降する。固定プレートの下面には、バッテリーの幅に合わせた溝が設けられており、クッションパッドが裏打ちされているため、クランプはセルの位置を横方向に決めると同時に、損傷を与えることなく押し付けることができる。

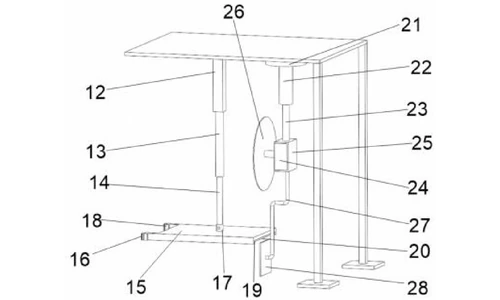

CN215549102U Figure 3 - structure of the battery fixing device and the cutting device
図3 - バッテリー固定装置および切断装置の構造。出所:CN215549102U公式公報(パブリックドメイン)。

切断装置およびトリム位置ストッパー(請求項7および8)

切断装置は、同じ取り付けプレートから、第2の取り付けシリンダー、第2のスリーブ、および凹型取り付け部品を支持するスライド式の第2の伸縮ロッドを介して吊り下げられています。凹型部品の内部では、モーターが切断ブレードを駆動します。凹型部品の下部に固定された折りたたみロッドは、当接プレートで終わり、その左面は切断ブレードの左面と面一になっています。セルはこのプレートに向けて押し付けられ、ブレードによるトリミングの前に長手方向の位置が固定されます。

切断クリアランスとプッシャー装置(請求項9および10)

ワークプレートには中空溝 切断装置の真下に位置します。トリミングストローク中、当接プレートはこの溝を通って下降し、ブレードがセルの端全体を横切って移動できるようになります。供給は、プッシャー装置によって行われます。これは作業プレート上の固定ブロックに取り付けられており、第3のスリーブが第3の伸縮ロッドをスライドさせ、それによってプッシュプレートがマガジン内に送り込まれて一番下のセルを前進させます。

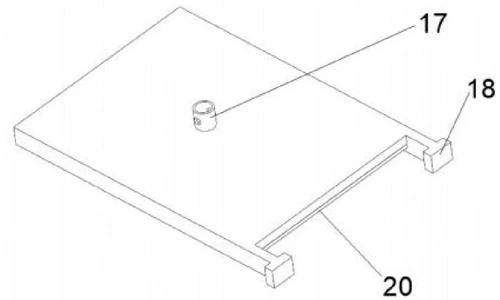

CN215549102U Figure 4 - structure of the battery fixing plate
図4 - バッテリー固定プレートの構造。出所:CN215549102U公式発行物(パブリックドメイン)。

作業サイクル

4本の柱で囲まれた空間内に複数の電池が積み重ねられています。プッシャー装置が一番下のセルを作業エリアに押し込み、セルの端がストップ(当接)プレートに突き当たるまで動かしてから後退します。バッテリー固定装置が下降し、その固定プレートがセルを押さえます。モーターが始動し、切断装置が下降し(当接プレートは連動して中空の溝を通って下降します)、ブレードがセルの端をトリミングします。スタック内の次のセルに対してもこのサイクルが繰り返されます。

主張されている利点

利点 対応する機構
装填された1つのスタックからセルが順番にトリミングされる コーナーホルダー付きピラーマガジンと、各サイクルで一番下のセルを送り出すプッシャー装置
正確で再現性のあるトリム位置 切断ブレードと同じ平面上に位置合わせされた折りたたみロッド上の当接プレート
セル幅全体にわたるダメージのないクランプ バッテリー幅に合わせたサイズの固定プレート溝、クッション付きの底面、ピラーガイド溝を走るスライダー
エッジ全体にわたる障害物のないブレードの移動 当接プレートを作業面の下に通す作業プレート内の中空溝
コンパクトなベンチトップレイアウト 脚付き作業プレート、トラックプレート、クランプとカッターで共有される取り付けプレート

単セル・トリミングとの比較

当時利用可能なほとんどのトリミング装置は一度に1つのセルを固定してトリミングしており、仕様書ではその方式が化成工程後のラインにおける作業効率低下の原因であると特定しています。この装置では、スタック全体を処理します。

項目 従来のアプローチ この特許設計
スループット 1サイクルごとに1つのセルを固定してトリミング ピラーマガジンがスタックを保持し、プッシャーが一番下のセルを順番に供給する
トリム位置 セルごとに位置を設定 切断ブレードと同じ平面に位置合わせされた当接プレートにより、再現性のあるストップを実現
クランプ 剛性クランプ、損傷のリスク クッション付き底面とスライダーを備えた幅合わせ溝

現在この技術が使用されている場所

この特許は、TOBの化成後バッテリー装置で使用されるバッチ供給および切断(トリミング)のアーキテクチャを保護するものです。対象となるサイクル(スタック、押し込み、クランプ、切断)は、当社のトリミングステーションがセルごとに手作業で処理することなく、密閉されたラミネート型セルを処理する仕組みです。

関連機器のお問い合わせ: 見積もりを依頼する

よくある質問

特許 CN215549102U は何をカバーしていますか?

化成および密閉されたバッテリー用のバッチ式バッテリー端部切断装置をカバーしています。セルはトラックプレート上の4つの柱の間に積み重ねられ、プッシャー装置が一番下のセルを加工ゾーンに送り込み、クッション付きの幅合わせ溝を備えたバッテリー固定装置がそれをクランプし、モーター駆動の切断刃が端部を切断します。その後、次のセルが自動的に送り込まれます。

なぜバッテリーを1個ずつではなく、バッチ式で供給するのですか?

この特許以前に使用されていたトリミング装置は、1サイクルにつき1つのリチウムイオンバッテリーを固定して切断しており、仕様書ではそのモードが作業効率低下の原因であると特定されています。セルをスタックに保管し、各サイクルで一番下のセルをトリミング位置に押し込むことで、作業員は各セルを手動で位置調整することなく、スタック全体を処理できるようになります。

装置は、トリミング中にバッテリーを損傷することなくどのように保持しますか?

伸縮ロッド機構により、バッテリー固定プレートが柱のガイド溝に沿って下降し、セルを押圧します。プレートの下面にはバッテリーの幅に合わせた溝があり、クッションパッドが裏打ちされているため、クランプがセルを横方向に位置決めし、パウチを傷つけることなくしっかりと保持します。

セルごとにトリミング位置の精度はどのように維持されていますか?

折りたたみロッドを介して切断装置に固定された突き当てプレートは、その左面が切断刃の左面と揃えられています。プッシャーが各セルを突き当てプレートに端面が当たるまで前進させて長手方向の位置を固定し、ブレードが毎サイクル同じ位置で切断を行います。

特許 CN215549102U は現在も有効ですか?

はい。有効であり、2021年8月26日に出願され、2022年1月18日に登録されました。中国の実用新案の10年間の期限に基づき、2031年8月26日に満了する予定です。

詳細な仕様書と図面: Google Patents の CN215549102U
