特許 CN215543717U - カレンダー用除塵・除鉄ユニット

Oct 19,2026
登録実用新案 · CN215543717U · 有効
カレンダー用電極除塵・除鉄ユニット

電磁石付きC字型デブリボックス、ツインエアポンプ、スクリュー駆動ブラシプレートにより、ラインを停止させることなくカレンダーロールから鉄粉や塵埃を取り除きます。TOBのプレス・圧延設備を支えるクリーニング特許技術です。

仕様および図面の詳細: Google PatentsのCN215543717U

電極シートの製造において、カレンダー(ローラープレス)は箔上にコーティングを高密度化する工程です。ウェブの欠陥を防ぐために工程を常にクリーンに保つ必要がありますが、CN215543717Uの仕様には、現場でおなじみの課題が記録されています。当時のローラープレスは清掃が非常に不便であり、清掃のために機械を停止させる必要があったため、生産効率が大幅に低下していました。また、金属片や塗工粉塵が堆積し、電極に再び押し付けられてしまう問題もありました。

2021年8月26日に出願され、2022年1月18日に登録されたCN215543717Uは、カレンダーロールの周囲に組み込まれたセルフクリーニングユニットでこの問題に答えています。電磁石がウェブゾーンから鉄粉を引き出し、エアポンプがロール表面から粉塵を吸引し、スクリュー駆動ブラシプレートが、ロールを回転させたまま捕捉した異物を回収引き出しへと掃き出します。

特許情報

公開番号 CN215543717U
出願番号 CN202122023666.7U
発明の名称(原語) 一种锂电池辊压机极片除尘除铁装置 (Electrode Dust & Iron Removal Unit for Calenders)
発明者 Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
現在の権利者 XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - TOB NEW ENERGYの登録法人
出願日 2021年8月26日
登録日 2022年1月18日
文書種別 実用新案(種類コード U)
法的ステータス 有効
存続期間満了予定日 2031年8月26日
図面 4図
公報記録 Google Patents - CN215543717U
本ページのタイトルおよび用語について。上記の英語タイトルは、TOB NEW ENERGYのエンジニアリングチームが人間によるレビューを経て翻訳し、当社の装置ラインナップ全体で使用されている用語に標準化したものであり、機械翻訳ではありません。中国語の原文タイトルおよび請求項が正文です。本ページとGoogle Patentsを比較すると表現に違いが見られることがありますが、これは同サイトの公開記録が機械翻訳されているためです。本ページの図面および機構の説明は、翻訳文ではなく中国語明細書および請求項に基づいています。
特許の種類に関する注記。これは中国の実用新案特許であり、化学組成や製造プロセスではなく、装置の機械的構造を保護するものです。実用新案の存続期間は10年間で、新規性と実用性について審査されます。したがって、以下に記載する内容は構造的な説明です。請求項は装置を定義するものであり、明細書には実測された性能数値は記載されていません。TOBの生産機の処理能力や公差に関する数値は、本特許文献ではなく当社の装置データシートに基づいています。
本特許の権利者について。CN215543717Uは、TOB NEW ENERGYが保有し、当社の登記法人であるXIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.名義で出願・登録された中国実用新案です。公開記録に記載されている2名の発明者、Dany Huang(Huang Zhengyao)およびTobey Chen(Chen Lucai)は、いずれもTOBのエンジニアリングチームのメンバーです。

本特許が解決する製造上の課題

かつてカレンダーロールの清掃には装置の停止が必要でした。リチウム電池の電極シート製造工程(混練、塗工、圧延、スリット、タブ溶接など)において、圧延は活物質を箔に高密度かつ均一に密着させる役割を担います。しかし、ロールが回転するにつれてロール表面に粉塵や金属片が蓄積し、当時の圧延機では機械を停止させずに清掃する手段がありませんでした。明細書では、この装置停止が生産効率の直接的な低下につながることを課題として挙げています。

鉄粉は一般的な粉塵とは異なる問題を引き起こします。カレンダーロール付近の鉄系粒子は、単なる外観上の汚れにとどまりません。金属片が電極ウェブに付着して完成した電極に押し込まれると、組み立て後の電池セルにおいて内部短絡を引き起こす原因となります。回転するロールから磁性を持つ金属片を吸引だけで確実に除去することは困難であるため、本ユニットはエア吸引と電磁石を組み合わせています。

均一な圧延厚さを維持するには安定したプロセスも不可欠です。明細書では、電極の張力が変化すると電極材料の可塑性が変わり、圧延後の厚さに直接影響を与えるため、ウェブを扱う装置は清掃中に張力を乱してはならないと指摘しています。

機構の動作原理

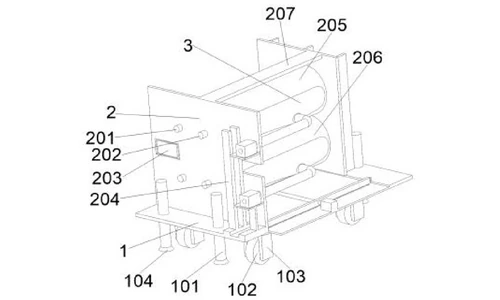

CN215543717U Figure 1 - left side overall view of the dust and iron removal unit
図1 - 本ユニットの左側面全体図。出典:CN215543717U 公開公報(パブリックドメイン)。

フレームおよびロールキャリッジ(請求項1)

本ユニットは、底板構造と、側板構造(2枚)を基盤として構築されており、これらが上下のカレンダーロールを支持しています。各ロールは側板に取り付けられたロールシャフト上で回転し、4基のモーターを保持するモーターフレーム上のモーターによって駆動されます。側板構造に設けられたコントロールパネルは、4基のモーター、エアポンプ、両方のブラシプレート用モーター、電磁石、および外部電源に電気的に接続されており、作業者は1か所から清掃サイクル全体の開始と停止を操作できます。

磁気捕集および真空吸引(請求項1)

各ロールの隣にはデブリ吸着ボックスが配置されており、ロールに向かうその空洞部は円弧状になっているため、ボックス全体がロールを包み込むようなC字型を形成している。各ボックスの外端にある電磁石は動作中に通電され、ロールゾーンから鉄製の切り粉を引き付ける。各ロールの反対側では、チューブで吸引口に接続された2つのエアポンプが、ロール表面から塵や微細なデブリを吸引する。

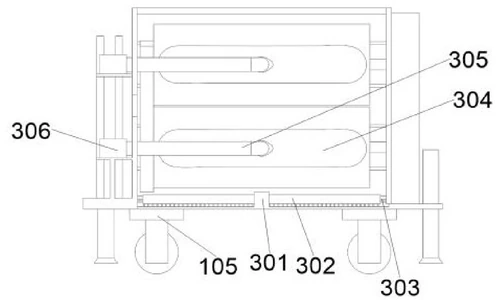

CN215543717U Figure 2 - front view of the unit
図2 - ユニットの正面図。出所:CN215543717U公式発行物(パブリックドメイン)。

デブリボックス内のスクリュー駆動式掃引(請求項2および4)

各デブリ吸着ボックスの内部には、微細なブラシ毛が並んだスクエアブラシプレートが、サイドプレート構造に取り付けられた第1親ねじに通されている。スクリューが回転すると、プレートは電磁石がウェブゾーンから引き抜いた切り粉をボックスの収集端に向けて掃き出す。

ベースプレートの掃引と収集引き出し(請求項2および8)

ボトムプレート構造の中央にあるロングブラシプレートモーターが第2親ねじを回転させ、そのねじに通されたロングブラシプレートはその下縁と両側にブラシ毛を備えている。ボトムプレートに落下した切り粉や塵を機械の外へと掃き出す。各デブリボックスの端にはデブリ収集ボックスが掃き寄せられたデブリを受け止め、下端にある把手付きの引き出しを引き出して中身を空にする。

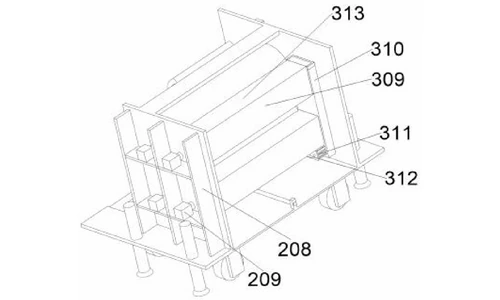

CN215543717U Figure 3 - right side overall view of the unit
図3 - ユニットの右側面全体図。出所:CN215543717U公式発行物(パブリックドメイン)。

移動性と固定(請求項5から7)

ボトムプレートは、吸盤の付いた4つのねじ式水平出しポストの上に立っており、ユニットはカレンダーの前にしっかりと固定される。自在キャスター(回転ディスク上のローラーホイール)により、必要なときに次の機械へと移動させることができる。2つのサイドプレートの間にある補強プレートがフレームを剛性化している。

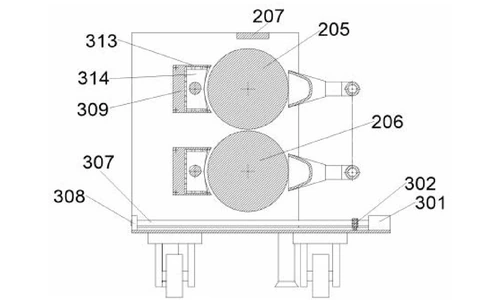

CN215543717U Figure 4 - cross-sectional view of the unit
図4 - ユニットの断面図。出所:CN215543717U公式発行物(パブリックドメイン)。

作業サイクル

コントロールパネルを介してユニットの電源を入れると、モーターが上下のロールを駆動し、電磁石が金属デブリを吸着ボックスに引き込み、エアポンプがロール表面から塵を吸引する。コントロールパネルは定期的に2つのリードスクリューモーターを稼働させる。スクエアブラシプレートがボックス内で捕らえられたデブリをデブリ収集ボックスに押し込み、ロングブラシプレートがボトムプレートをきれいに掃き清める。

謳われている利点

利点 対応するメカニズム
カレンダーを稼働させたままロール表面を清掃 動いている上下のロールに作用する電磁石とツインエアポンプ
吸引だけでは持ち上げられない鉄粉も除去 C字型の破片吸着ボックス内の通電された電磁石
自動排出キャプチャパス、ロールの手動による掻き取りが不要 リードスクリュー駆動の四角いロングブラシプレートが引き出し式の破片収集ボックスへ掃き込み
1人の作業者による全洗浄サイクルの開始と停止 モーター、ポンプ、ブラシモーター、電磁石に配線された中央制御盤
任意カレンダーでの迅速な位置決めと使用時の確実な固定 ユニバーサルキャスターおよび4つの吸盤付きレベリングポスト、サイドプレート間の補強プレート

カレンダーを停止して清掃する場合との比較

カレンダーの清掃といえば、以前は停止させる必要がありました。ロールが回転するにつれて、ロール表面にほこりや金属片が蓄積しますが、使用されていたプレス機には、製造中にこれらを除去する方法がありませんでした。この装置は、カレンダーを稼働させたまま清掃を行います。

項目 従来のアプローチ 本特許設計
清掃モード ライン停止、ロールを手動で清掃 電磁石とツインエアポンプにより、動いている上下のロールを清掃
切削鉄粉 吸引だけでは重い切削片を持ち上げられない C字型の破片ボックス内の通電された電磁石が鉄片を吸着
残渣パス ロール表面の手動での掻き取り リードスクリュー駆動のブラシプレートが破片を引き出し式コレクターへ掃き込み、1つのコントロールパネルから起動

この技術が現在使用されている場所

この特許は、TOBのカレンダーサポート設備のセルフクリーニング構造を保護するものです。電磁石による捕捉、バキュームによる集塵、スクリュー駆動による掃き込みを組み合わせ、ラインを停止せずに稼働させるというこの原理により、当社の清掃ユニットは電極カレンダー加工ステーションを鉄粉やほこりのない状態に保っています。

関連設備のお問い合わせ: 見積もりを依頼する

よくある質問

特許 CN215543717U は何をカバーしていますか?

電極カレンダーのロール用の集塵・鉄粉除去ユニットをカバーしています。このユニットは、底板構造、上下のカレンダーロールを支持するサイドプレート構造、および電磁石を備えたC字型の破片吸着ボックス、2台のエアポンプに接続された吸引ポート、収集した破片を引き出し式の収集ボックスへ掃き込むスクリュー駆動のブラシプレートを備えた清掃構造を有しています。

カレンダーで集塵と鉄粉除去が必要な理由は何ですか?

カレンダーの稼働中、ロール表面に金属片やコーティングの粉塵が蓄積します。これらを除去しない場合、電極ウェブが汚染される可能性がありますが、当時使用されていたローラープレスは清掃のために停止させる必要があり、生産効率が大幅に低下していました。このユニットは、ロールを回転させ続けたまま、電磁石で鉄粉を除去し、エアポンプで粉塵を除去します。

電磁石とエアポンプはどのように鉄粉と粉塵を除去しますか?

各C字型破片吸着ボックスの外側端にある電磁石が作動中に通電され、ロールゾーンから鉄粉を引き出します。各ロールの反対側では、チューブで2台のエアポンプに接続された吸引ポートが、ロール表面から粉塵や浮遊破片を吸引します。

ユニットは捕捉したゴミをどのように排出しますか?

各ゴミ箱の内側にある正方形のブラシプレートが1番目の親ネジによって前進し、磁気で集められた切り粉を引き出し式のゴミ収集箱へと掃き込みます。また、2番目の親ネジによって駆動される長方形のブラシプレートが、底板から切り粉やホコリを掃き出して機械の外へと送り出します。すべてのブラシモーター、ポンプ、電磁石は、1つのコントロールパネルによって制御されます。

ユニットのカレンダー間での移動は可能ですか。また、どのように固定されますか?

吸盤が付いた4本のネジ式レベリングポストでカレンダーの前にしっかりと固定され、回転ディスク上のローラーホイールであるユニバーサルキャスターによって次の機械へと転がして移動させることができます。2つのサイドプレートの間にある補強プレートがフレームを強固にしています。

特許 CN215543717U は現在も有効ですか?

はい。有効です。2021年8月26日に出願され、2022年1月18日に登録されました。中国の実用新案の10年の保護期間に基づき、2031年8月26日に満了する予定です。

完全な明細書と図面: Google Patents の CN215543717U
