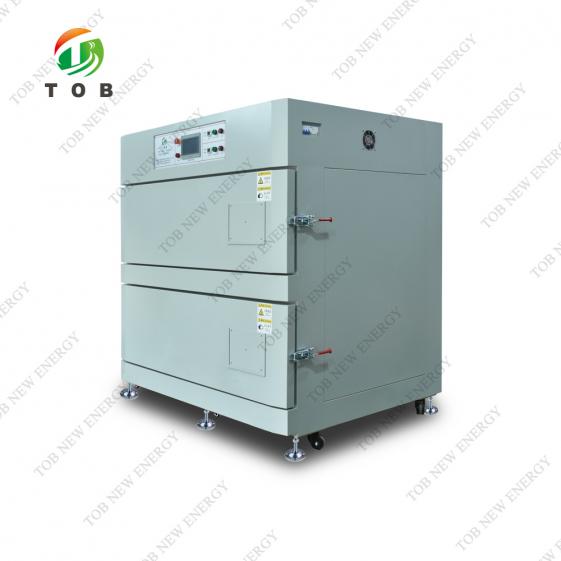

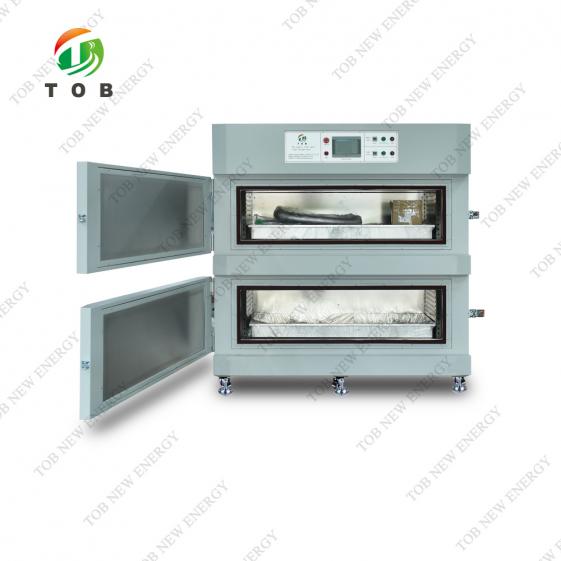

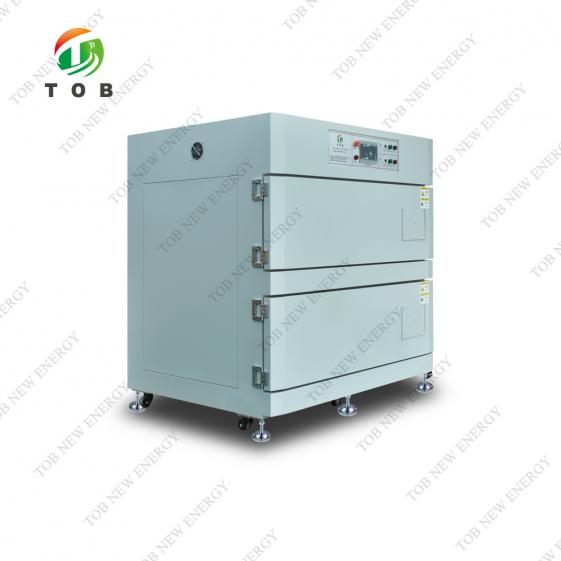

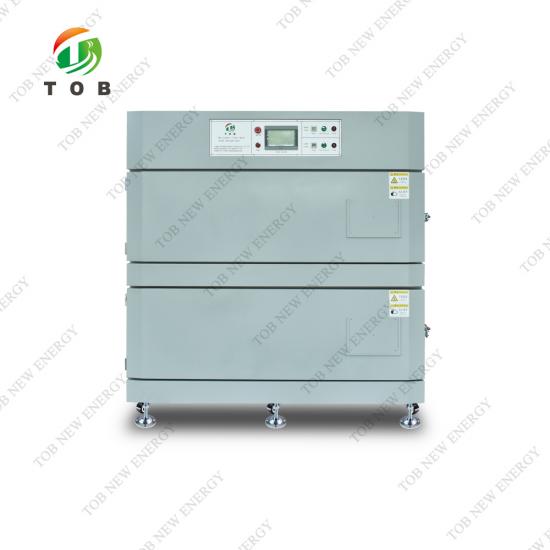

二層式高真空オーブン

このTOB-GZK02-D1二重層高真空オーブンは、リチウム電池セルおよび電極の脱水および乾燥装置に使用されます。

ブランド:
TOB NEW ENERGY
商品番号。:
TOB-GZK02-D1
注文（moq）:
1
お支払い:
L/C, T/T
製品の起源:
China
出荷港:
XIAMEN

今すぐお問い合わせ

製品の詳細

二重層高真空オーブン

仕様

このTOB-GZK02-D1二重層高真空オーブンは、リチウム電池セルおよび電極の脱水・乾燥装置に使用されます。従来のオーブンと比較して、安定した性能、高真空、短い焼成時間、優れた脱水・乾燥効果、優れた圧力保持などの利点があります。特殊な高真空ユニットと冷却システムを組み合わせることで、従来のオーブンに代わる独立した焼成ユニットを形成します。

動作原理

各機械は連続サイクルで動作できます。基本プロセス：ドアを開け、電極をオーブンに入れ、加熱時間、真空時間、窒素時間を設定します。システムは設定された時間パラメータに従って自動的に加熱と定期的な換気を行い、乾燥プロセスを完了します。

製品の特徴

高真空設計	内部空洞は圧力容器の標準的な溶接工程で作られており、高い真空保持力、長寿命、変形なしを実現しています。
安定した温度均一性	一定温度における均一性は±2℃です。
合理的なスペース設計	内部キャビティのサイズは、お客様のバッテリーのサイズに合わせて設計できるため、スペース利用効率が向上します。
温度制御精度	サイリスタSSR+PIDモードによる温度制御。熱慣性が小さく、温度制御効果が良好です。
加熱モード	熱風をキャビティの内外に循環させることで、炉内外の温度を一定に保ち、放熱と熱伝達によってキャビティ内の温度を均一に保ちます。冷却時には加熱管が閉じられ、風の循環によって内部の熱が奪われ、冷却速度が加速されます。
6つの安全保護	操作の安全性と製品の信頼性を確保
自動プログラム制御	PLCプログラム制御による加熱、真空ポンプ、窒素注入、手動/自動操作の切り替え、自動タイミング加熱。加熱時間、真空時間、窒素時間を設定するだけで、プログラムが自動的にベーキングと換気のプロセスを完了します。
内部空気輸送構造	空気輸送に磁性流体を採用し、優れた密閉性と耐高温性を特徴としています。

オーブンボックス構造

内部キャビティサイズ	高さ350mm×幅1350mm×奥行き600mm×2層（実際のオーブンにより異なります）
全体寸法	高さ2000mm×幅1800mm×奥行き1400mm（実際のオーブンにより異なります）
シェル素材	A3冷間圧延鋼板、焼付塗装、色は白、グレー、オレンジ（カスタマイズ可能）
内装材	ステンレス鋼線製図板、厚さ：4.0mm
ドア開閉方法	片面ドア
内装シーリング	オープンモールド鋳造フォーム、シリコンゴムOリング、耐高温・耐腐食性

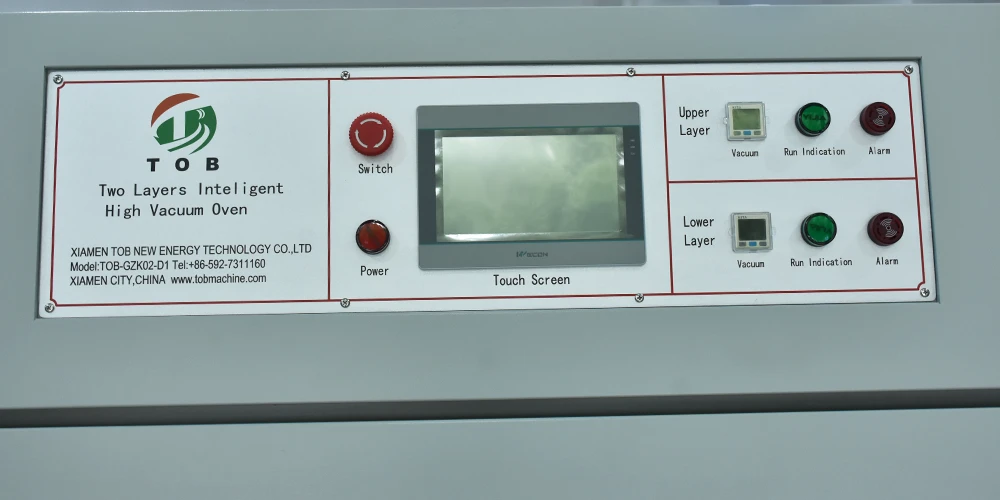

制御モード	PLC自動制御モード、タッチスクリーン操作
真空および窒素充填位置とインターフェース仕様	インターフェース位置は装置背面にあります。真空インターフェースはKF40、乾燥空気インターフェースは￠12 mmのエアパイプインターフェースです。

真空および温度制御

真空度	無負荷キャビティの真空度：≤ 10 Pa、全負荷キャビティの真空度：50 Pa～100 Pa、24時間の空気漏れ：≤ 500 Pa
加熱方法	内外二重循環風、内外二重熱源二重制御加熱モード（放熱、熱伝導、電熱制御）を採用
外部加熱構造	U型循環空気、左排気、右吸気、上下排気により温度均一性を実現
内部加熱構造	二重ダクト方式を採用
主加熱温度制御	温度制御精度：±0.5℃以内
ボックス内温度誤差	±2℃（空箱、定温状態）
温度範囲	室温 +10℃～150℃
温度上昇速度	室温約85℃、≤30分（大気圧、無負荷状態、機器が設定温度に到達するまでの時間）、炉内の温度安定時間 60～90分（空）
温度上昇状態	室温は設定値まで曲線状に上昇し、その後直線状に一定温度になります。
冷却方法（オプション）	冷風システムは外気ダクトに接続されており、冷却は内筒の外気ダクトから交互に行われます。内部は真空窒素によって交互に冷却されます。
冷却時間	≤30分（空箱、100℃～60℃）、全負荷試験時間 ≈120～150分（製品サイズによって異なります）
箱表面温度	炉内の温度は100℃、表面温度は≤室温+15℃です。
各層は独立して動作します	加熱、真空引き、窒素充填
