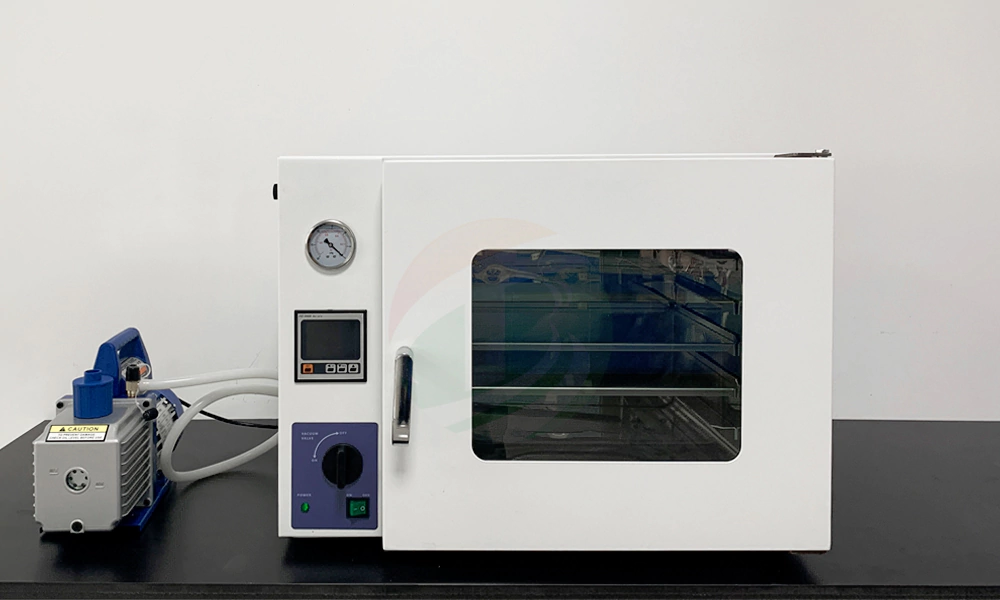

DZF-6050 Vacuum Lab Oven With Optional Vacuum Pump

53L 250℃ DZF-6050 真空ラボオーブン（オプションの真空ポンプおよび30セグメントプログラム可能温度コントローラー付き）

導入

DZF-6050真空乾燥炉は、減圧条件下での水分除去、溶媒蒸発、および熱処理を行うために設計された、実験室規模およびパイロット規模の熱処理装置です。リチウムイオン電池の製造において、真空乾燥は、電解液の充填または封止前に、電極材料、セパレータ、および組み立て済みセルの水分含有量を低く抑えるための重要な工程です。

従来の熱風乾燥機と比較して、真空乾燥では、高い乾燥効率を維持しながら材料をより低い温度で加熱できるため、酸化、バインダーの劣化、および繊細なバッテリー部品の構造的損傷を防ぐのに役立ちます。

DZF-6050型は、安定した温度制御と信頼性の高い真空性能が求められるバッテリー研究室、大学の研究センター、パイロット生産ライン、小規模な産業環境などで幅広く使用されています。

技術仕様

カスタマイズオプション

真空乾燥炉は、バッテリー研究所や生産現場のさまざまな要件に合わせて構成できます。オプションのカスタマイズには、チャンバーサイズ、加熱出力、真空インターフェースタイプ、追加棚、プログラマブルコントローラ、およびさまざまな電圧規格が含まれます。

バッテリーの研究開発ラボでは、精密な温度制御が可能な小型モデルが一般的に使用されていますが、試作生産ラインでは、並列処理のために大型のチャンバーや複数のオーブンが必要となる場合があります。オーブンをグローブボックスシステムやドライルーム環境に接続する必要がある場合は、自動化インターフェースや外部真空システムとの統合も可能です。

動作原理と乾燥メカニズム

真空乾燥は、液体の沸点が圧力の低下に伴って低下するという原理に基づいています。チャンバー内の圧力を下げると、材料内部に残留する水分、NMP溶媒、その他の揮発性成分がより低い温度で蒸発するため、熱に弱い材料でも安全に乾燥させることができます。

運転中、真空ポンプがチャンバー内の空気を除去し、低圧環境を作り出します。加熱システムはチャンバー内の温度を制御された設定値まで上昇させ、温度コントローラーがステンレス鋼製チャンバー内部の均一な温度分布を維持します。真空状態では、水分や溶剤分子が材料表面や内部の細孔からより容易に蒸発するため、乾燥がより速く、より均一になります。

このメカニズムは、リチウム電池の製造において特に重要である。微量の水分がLiPF₆などの電解質塩と反応してHFを生成し、電極を損傷して電池の寿命を縮める可能性があるからである。

リチウムイオン電池製造への応用

DZF-6050真空乾燥炉は、一般的に以下のバッテリー製造工程で使用されています。

● 正極および負極粉末（LFP、NMC、グラファイト、シリコン系材料）の乾燥
● コーティングおよびカレンダー加工後の電極シートの乾燥
● セル組み立て前にセパレーターを真空乾燥させる
● 電解液充填前のパウチ型電池、円筒型電池、角型電池の乾燥
●実験室およびパイロット生産における残留溶媒（NMPなど）の除去

乾燥工程は真空下で行われるため、酸化、汚染、粉塵の付着のリスクが大幅に低減され、これは高性能リチウムイオン電池の製造に不可欠である。

エンジニアリングの特徴

● デリケートな材料の低温乾燥に適した安定した真空環境
● 均一な熱分布を実現する高精度温度コントローラー
● 電池材料の加工に適したステンレス鋼製内室
● 二重ガラス扉により、操作中の安全な観察が可能

バッテリー生産ラインへの統合

リチウムイオン電池の製造工程では、真空乾燥炉は通常、電解液の充填または最終封止の前に設置されます。実験室の製造ラインでは、低水分処理条件を確保するために、真空乾燥炉はスラリーミキサー、コーティング機、圧延機、グローブボックスなどと併用されることがよくあります。

パイロット生産や小規模生産環境では、オーブンを真空ポンプ、ドライルーム、または不活性ガスシステムに接続することで、電極やセルの乾燥に適した制御された雰囲気を作り出すことができます。DZF-6050モデルは、パウチ型、円筒型、角型リチウムイオンセルの実験室規模およびパイロット規模の生産に適しています。

エンジニアリング経験と提供能力

真空乾燥装置はリチウム電池製造において重要な役割を担っており、適切な装置を選定するには、材料の種類、水分要件、バッチサイズ、およびプロセス温度の制限を考慮する必要があります。当社のエンジニアリングチームは、電池研究所、大学の研究センター、およびパイロット生産ライン向けに真空オーブンを提供しており、リチウムイオン電池製造ワークフロー全体に乾燥システムを統合する豊富な経験を有しています。

当社は、電極製造、セル組立、電解液充填プロセスとの互換性を確保するため、機器の選定、カスタマイズ、ライン統合をサポートします。

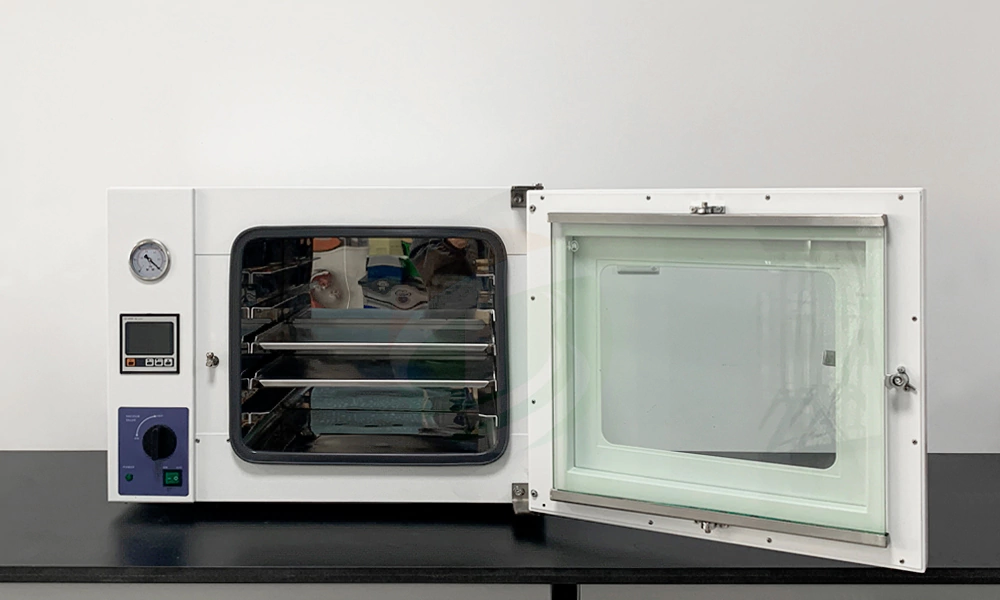

製品展示

バッテリーの研究開発および製造用真空オーブンについてさらに詳しくご覧ください。
