Doctor Blade Coating Machine for Battery Electrode

±3μmの精度を誇る高精度ドクターブレードコーティング機。バッテリー電極コーティング用で、両面150℃までの熱風乾燥機能と連続コーティングシステムを備えています。リチウムイオン電池、スーパーキャパシタ、ラボスケールでのコーティング用途に最適です。

今すぐお問い合わせ

製品の詳細

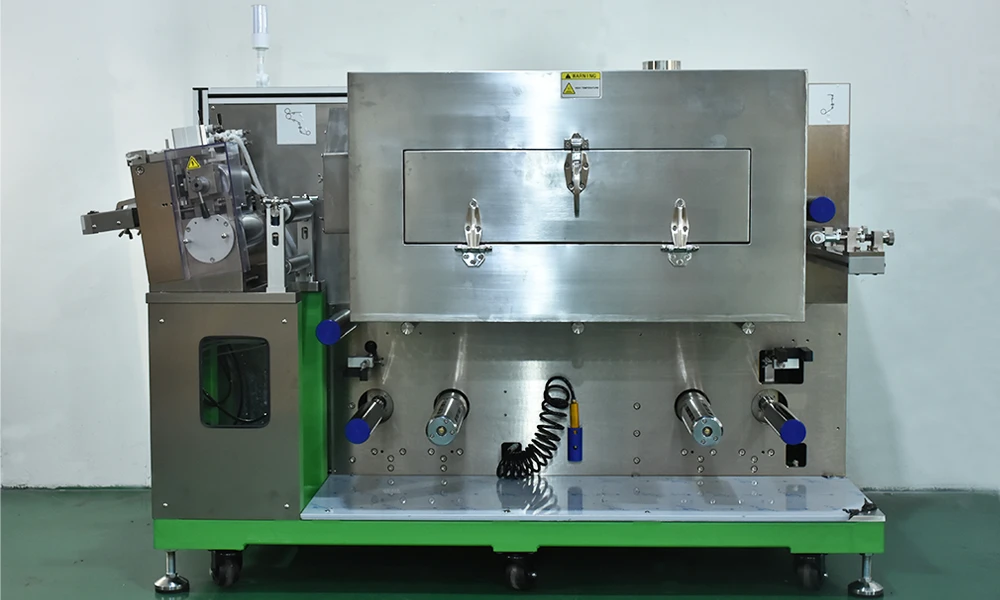

バッテリー電極用ドクターブレードコーティング装置｜連続ラボコーター TOB-KD200

製品概要

TOB-KD200 ドクターブレードコーティングマシン これは、電池電極や機能性フィルムの実験室研究およびパイロットスケール生産向けに設計された、高精度連続コーティングシステムです。

この機械は連続ドクターブレードを採用しています（ コンマブレード 精密な膜厚制御と優れたコーティング均一性を実現するコーティング方法。リチウムイオン電池、スーパーキャパシタ、ニッケル電池、その他の先進エネルギー貯蔵材料のコーティング工程で広く用いられています。

両面熱風乾燥システム、自動張力制御、PLCインテリジェント操作を搭載したTOB-KD200は、生産レベルの装置に匹敵する安定したコーティング性能を保証し、研究機関や産業研究所にとって理想的な選択肢となります。

主な機能

高精度コーティング（±3μm）・精密なネジ調整機能を備えたコンマドクターブレード • 均一なコーティング厚さと優れた一貫性	連続コーティングシステム • 自動張力制御による安定した基板搬送 • 連続的な実験室規模のコーティングおよびパイロット生産に適しています。
両面熱風乾燥 • 上下送風システム • 優れた乾燥均一性と効率性 • 最高温度150℃	幅広い素材との互換性 • 正極材および負極材（LFP、NMC、LCO、グラファイト、シリコンカーボン）に対応 • セラミックフィルム、ナノフィルム、機能性コーティングとの互換性があります。

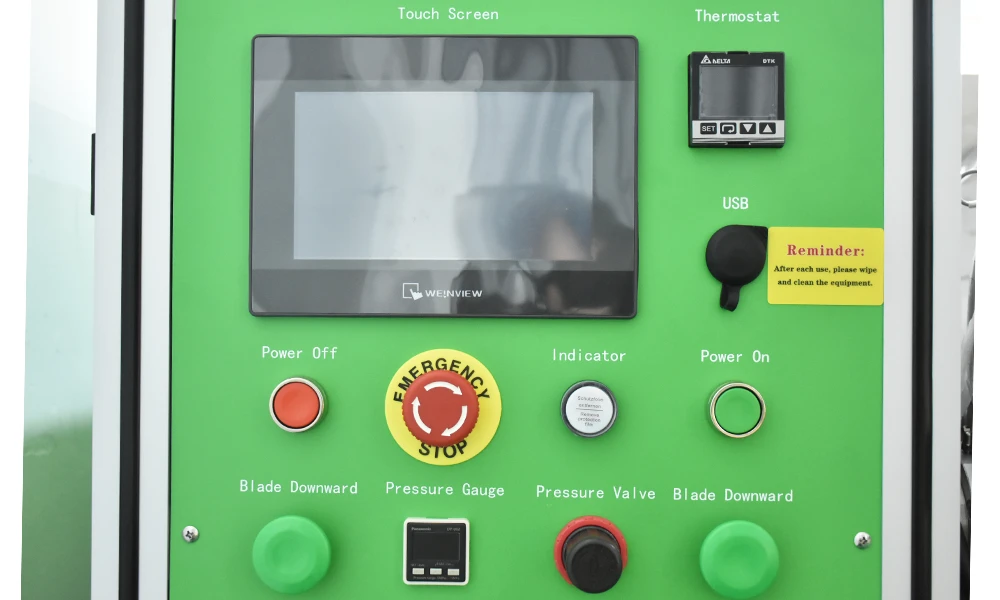

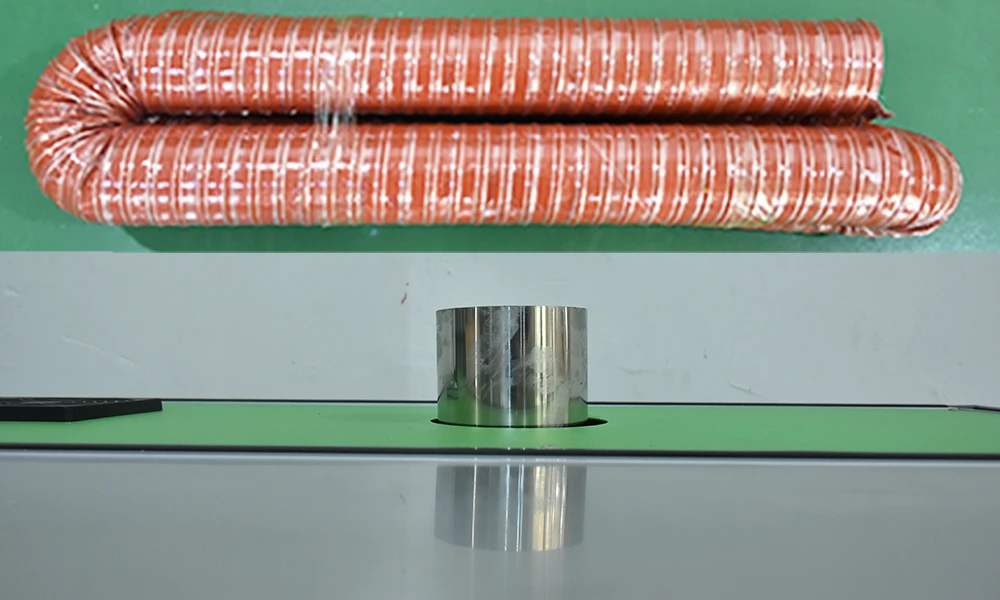

高度制御システム • PLC + タッチスクリーンインターフェース • リアルタイム監視と故障警報表示	拡張可能なデザイン • オプションの溶剤回収システム • モジュール式コーティングおよび乾燥構造

技術仕様

主なパラメータ

アイテム	仕様	述べる
モデル	TOB-KD200
適切なシステム	LFP、NMC、LCO、LMFP、グラファイト、シリコンカーボンなど	陰極と陽極
コーティング方法	ドクターブレードの連続コーティング
コーティング速度	0～0.5m/分	乾燥方法による
基板の厚さ	Al：8～30μm / Cu：6～30μm
ローラー幅	230 mm
有効コーティング幅	≤200 mm
ドクターローラーの直径	Φ100 mm
コーティング精度	±3 μm
スラリー粘度	2000～12000 mPa・s
乾燥時の厚さ範囲	20～200μm（片面）
溶媒の種類	NMP / 水性
固形分	20～85％
コーティングサイズ精度	L≤±1 mm / W≤±0.5 mm
両面アライメント精度	L≤±1 mm / W≤±0.5 mm

構造とシステムの詳細

1. 巻き戻しシステム

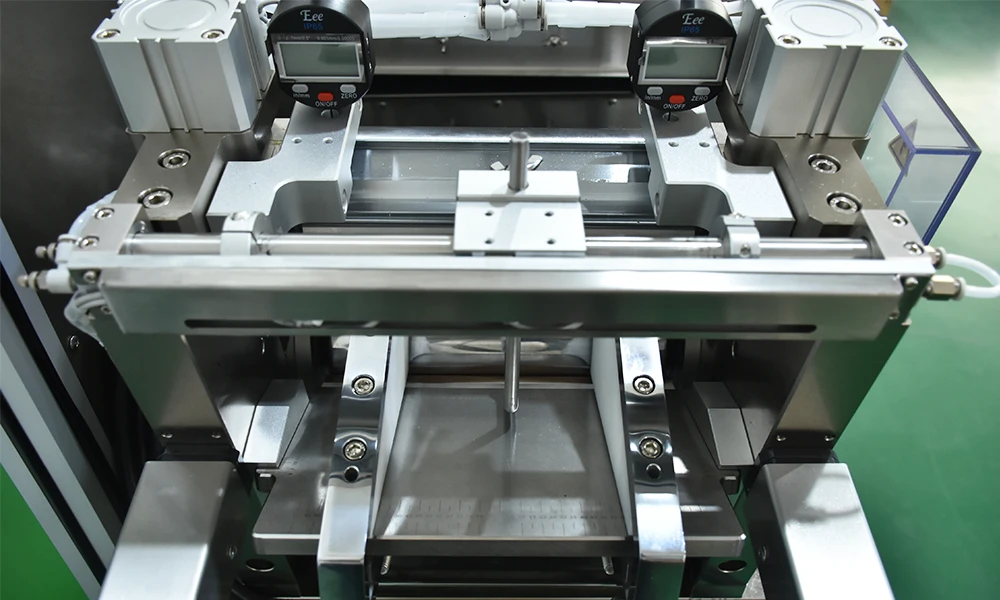

2. コーティングヘッドシステム

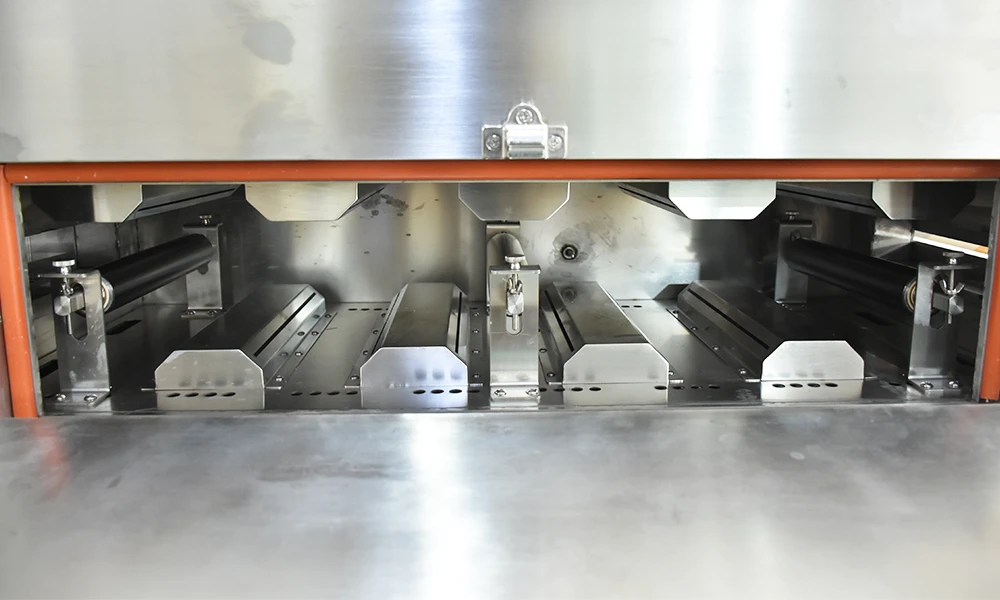

3. 乾燥オーブンシステム

4. 巻き戻しシステム

5. 制御システム

6. 機械的精度

7. 機械の寸法と重量

インストール要件
