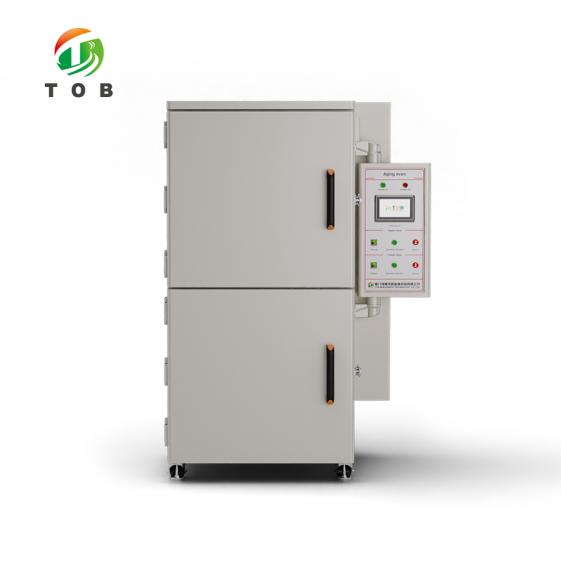

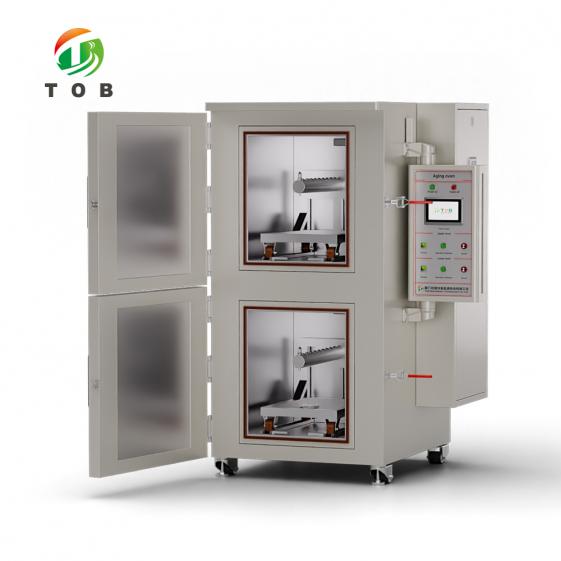

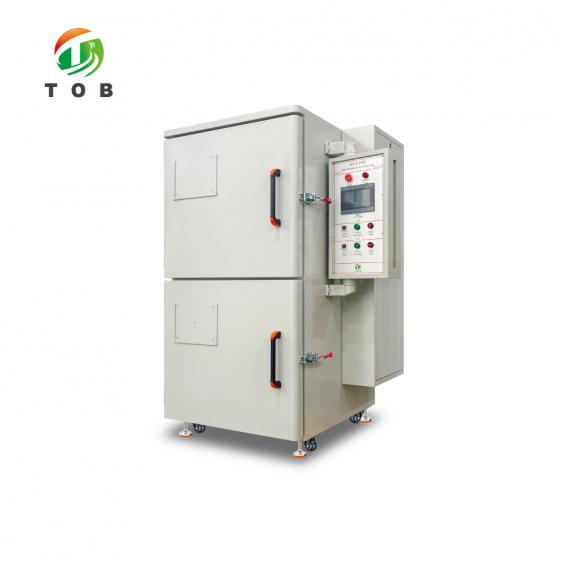

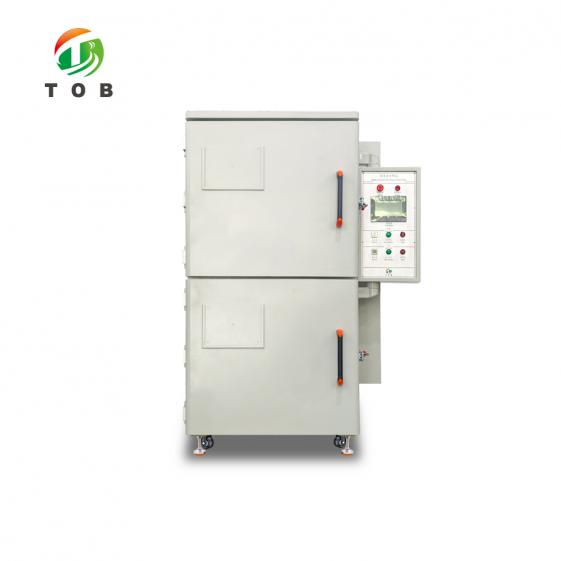

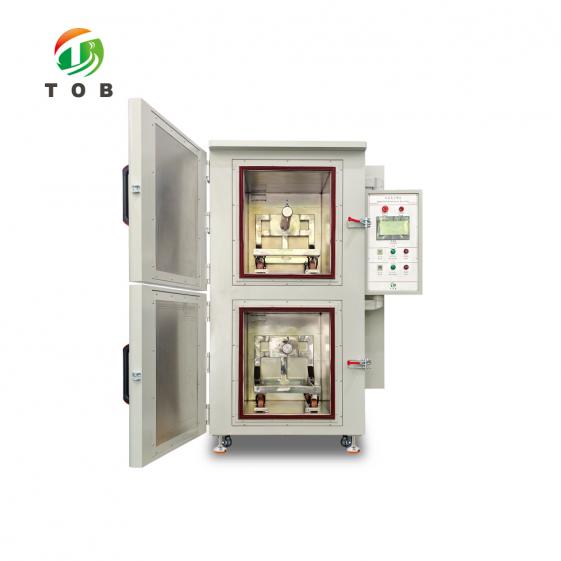

電池電極ロール真空乾燥炉

この TOB-PT02-B1 真空オーブンは、バッテリー電極ロールの乾燥用に特別に設計されています。電極ロールの積載用に特別に設計された電極ロールトロリーとリフトトラック (400kg) が装備されています

ブランド:
TOB NEW ENERGY
商品番号。:
TOB-PT02-B1
注文（moq）:
1
お支払い:
L/C,T/T
製品の起源:
China
出荷港:
XIAMEN

今すぐお問い合わせ

製品の詳細

電池電極ロール真空乾燥炉

仕様

動作原理
各マシンは連続サイクルで動作できます。

基本プロセス:

ドアを開けてセルまたは電極ロールをオーブンに入れ、加熱時間、真空時間、窒素時間を設定します。システムは、設定された時間パラメーターに従って加熱と時間指定されたガス交換を自動的に完了し、ベーキングプロセスを完了します。

構成

1.機体本体：201#3.0ステンレス製、補強は鉄角材を加工

2．ラック：1.5mm、2.0mmの高品質コールド製丸めたプレート。 2層の断熱材で構成されています。綿の層はアルミニウムです珪酸綿、アルミ箔綿、遮音綿の3種類層。

3. 熱風システム: 各層はファンで構成され、加熱ボックス、空気路、空気パイプなど、より良い一貫性を達成することができます。温度

４．制御システム: PLC、タッチスクリーン、圧力センサー、高真空バッフルバルブ、ソリッドステートリレー、温度コントローラー、電磁弁群等

5．ハードウェア: ドア、バックカバー、掃除機を含むチューブおよびその他のプレス部品およびその他のコンポーネント

特徴
1. ドアの開閉方法: シングルドア。 3 層の圧力検出と過圧保護を備えた柔軟な二重ガラスドア。
2. 内部ライナーシールリング: 高温耐性と耐食性を備えた、成形および注入されたシリコーンゴム製 O リング
3. 周囲型熱風外部循環、二重断熱型保温、外部温度は室温 +20 °C 以下です。
4. 加熱構造：O 型外部循環空気を採用し、左側から空気が出て右側から吸い込み、温度の均一性を実現します。
5. 高真空空気圧フラッパーバルブ、2 つの個別の制御を備えた 2 つの層を分離。
6. タッチスクリーンディスプレイ、自動循環、自動制御、最後のステップを完了し、真空保持圧力に戻ります。デジタル表示安全温度
7. マルチビット過熱保護温度制御装置が装備されており、温度暴走やその他の温度制御の安全性の問題を効果的に防止し、過熱保護の精度を向上させることができます。
8. コントロール画面は集中操作用のタッチスクリーンを採用しており、操作に便利で、制御に信頼性があります。プログラムコントローラーは安定性と信頼性の高いPLC制御を採用しています。
9. オーブンの 2 層は個別に制御され、合計ベーキング時間、サイクル時間、真空時間、乾燥時間を個別に設定できます。パラメータを設定した後、自動ボタンを押して自動ベーキングプログラムに入ります。設定時間が経過すると、マシンは自動的にシャットダウンします。温度が安全温度値を超えると、自動的にアラームが送信され、赤色のインジケーターライトが点灯します。また、加熱は自動的に停止され、表示画面に警告メッセージが表示されます。
10. チャンバーに乾燥ガスを -0.1Mpa から -0.02Mpa まで充填します。任意の設定値で充填を自動的に停止できます。
11. 通常の操作では、障害表示アラームと障害の原因を画面に説明できます。
12. 真空管は耐食性があります。
13. プログラムのインターロックにより、層間の空気の滝流を防ぎます。

いいえ	アイテム	テクニカルパラメータ
1	加熱原則	外部循環熱風暖房
2	パワー供給	380V、50HZ、 18KW
3	空気源	乾燥ガス 0.1～0.2Mpa/真空 -0.098～0.1Mpa/ 圧縮ガス 0.4～0.5MPa
4	温度	RT-120→
5	真空度	そのとき、範囲は-0.1～0.098Mpaで、デジタル表示は圧力を維持できます。 â¥95% 24時間
6	ディスプレイエラー	セット安定後の値と見かけの値は±0.1≦です。
7	温度均一性	各点壁から50MMの内側チャンバー内：常圧で±5°
8	熱屈性	â¤20â ( 隣接する層の温度は 100 ℃以内で、層よりもわずか 20 ℃高いだけです。室温）
9	応答スピード	セット 30 分以内にこの値に到達する可能性があり、ロードセルなしの温度は安定時間は80～120分
10	真空引きと窒素充填の位置およびインターフェースの仕様	インターフェースはデバイスの背面にあります。真空インターフェースは DN15、エア充電インターフェースは 12mm
11	ライナーサイズ(素材201#)	600H×500W×600D×2
12	内部電極ロールトロリー(材質201#)	400H×400W×500D (中心軸Ï65*600)
13	全体寸法 (現物)	2000H×1200W×1400D

電気的構成

いいえ	アイテム	説明
1	PLC	イノヴァンス
2	タッチ画面	MCGS
3	温度コントローラー	デジタル表示インテリジェント温度コントローラー/マイコン PID 自動計算
4	温度制御モード	PID+SSR (サイリスタ)、上海屋台
5	過熱保護	上海屋台温度管理器
6	温度センサー	タイプK 熱電対
7	真空メートル	デジタル表示真空計/-101.0～101.0kPa 正負圧汎用タイプ台湾KITA
8	真空バルブ/窒素バルブ
9	SSR	フォテック
10	暖房チューブ
11	コントロールモード	各作業室は独立して動作し、加熱、真空引き、窒素充填。動作モードはPLC自動ですサイクルタイプ、各作業部の動作をタッチで設定画面
