材料研究開発用1700°C管状炉

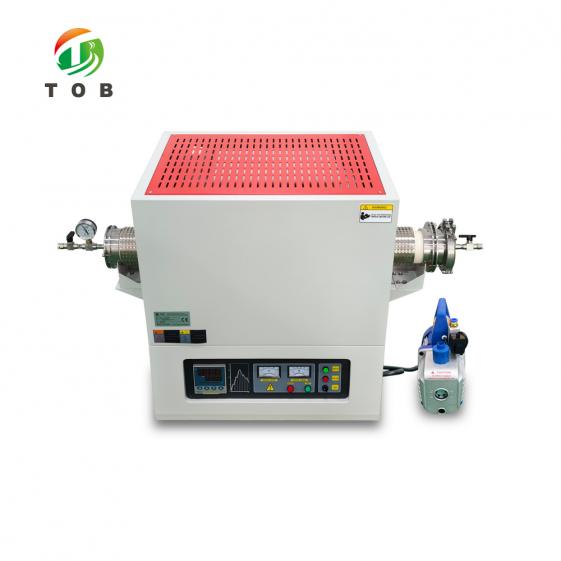

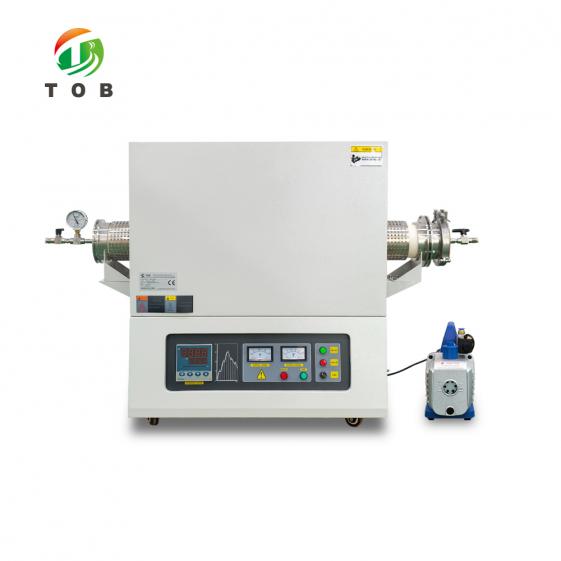

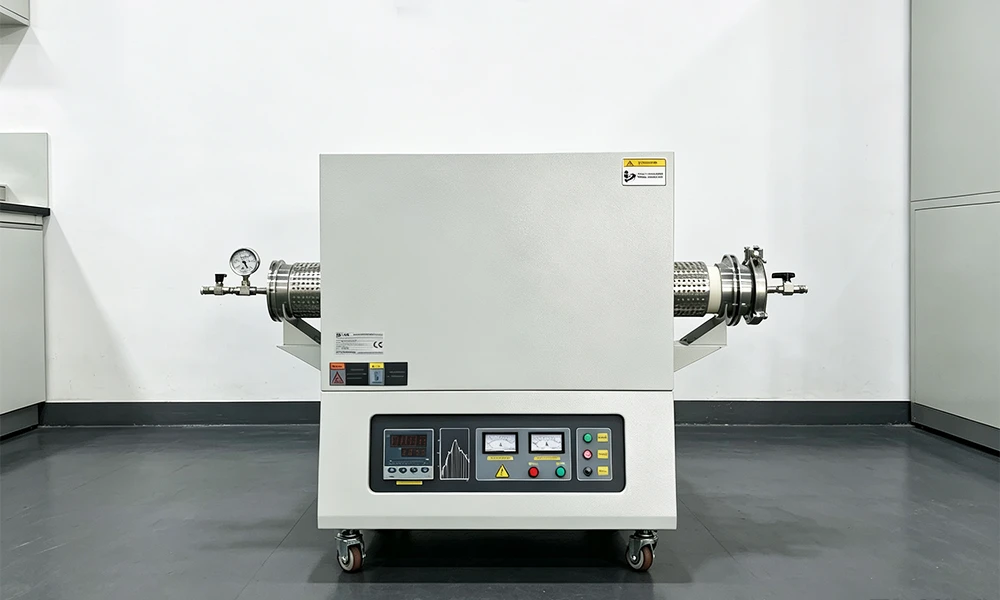

1700°C 高温管状炉（マルチゾーン構成） — TOB-K2-6-17TPD3

製品概要および主な用途

管状炉とは、円筒形の管を加熱室とし、通常は制御されたガス雰囲気下でワークピースを加熱する高温炉です。TOB-K2-6-17TPD3は、K2シリーズの1700°C管状炉であり、高純度石英または高純度アルミナコランダム製の炉管を使用し、水平および垂直構成の両方に対応しています。標準的な管径は40 mm、60 mm、80 mm、100 mm（カスタマイズ可能）、標準的な加熱ゾーンは150 mm、205 mm、350 mm、440 mm（カスタマイズ可能）です。ゾーン構成はシングル、デュアル、トリプルからクインティプル（5ゾーン）まであり、特殊な処理要件に合わせて回転傾斜システムを炉体に取り付けることも可能です。

TOB-K2-6-17TPD3は、二ケイ化モリブデン（MoSi₂）発熱体を使用して設計温度1700°Cに到達し、アルミナ管使用時の動作温度範囲は0～1600°Cです。温度制御精度は±1°Cで、B型熱電対（測定範囲0～1820°C）によって監視されます。本炉は単相220 Vで駆動し、30セグメントのプログラム可能なPID自己調整インテリジェント温度コントローラーを搭載しており、オペレーターの介入なしで加熱・冷却を自動化します。

本炉は、科学研究や小規模生産の過酷な環境向けに設計されています。二重層強制空冷ハウジングにより、高温時でも外表面を室温近くに保ち、段差構造の炉室が加熱中の応力を均一に分散させることで、熱損失を防ぎ、耐用年数を延ばします。軽量なアルミナセラミックファイバー断熱材は、優れた断熱性を発揮すると同時に、ひび割れ、固結、スラグの発生がなく、焼成製品への汚染を防ぎます。

用途：

• セラミックス、冶金、電子機器、ガラス、化学、機械、耐火材料の研究および小規模生産。
• 最大1700°Cの温度での電池材料合成（正極前駆体の焼成、固体電解質の焼結）を含む新材料開発。
• プログラム可能な加熱プロファイルを備えた高温炉を必要とする大学の教育および研究用途。
• 制御されたガス雰囲気（不活性ガス、混合ガス、窒素、酸素、一酸化炭素、アルゴン）または真空条件を必要とするプロセス。

特定の材料プロセスに最適な管材（石英対アルミナ）、加熱ゾーン構成、またはガス雰囲気を決定する必要がありますか？アプリケーションの詳細を添えて、当社の高温プロセスエンジニアまでお問い合わせください。

材料研究および電池開発における1700°C管状炉の役割

電池材料の研究および生産において、1700°C管状炉は、低温（1200°C）炉では実行できない高温合成および熱処理工程を担います。TOB-K2-6-17TPD3は以下の用途に使用されます：

• 正極材料の合成：高ニッケル酸化物、スピネル酸化物、およびより高い焼結温度を必要とする特定のリン酸化合物などの材料に対し、最大1700°Cの温度で正極前駆体を焼成します。
• 固体電解質の処理：1100～1200°Cでの酸化物固体電解質（例：LLZO、LATP、LAGP）の焼結、または特殊なセラミック電解質の高温合成。
• 負極材料の処理：炭素材料の高温炭化または黒鉛化研究、およびシリコン系負極前駆体の熱処理。
• 一般的な材料研究：高温、制御された雰囲気、プログラム可能な加熱プロファイルの組み合わせが必要なセラミックス、冶金、ガラス、および耐火材料の処理。

マルチゾーン構成は、長く均一な温度ゾーンを必要とするプロセスにおいて特に価値があります。独立したゾーン制御を備えたトリプルゾーンまたはクインティプルゾーン構成により、長いサンプル長にわたってフラットな温度プロファイルを維持でき、均一な材料バッチを製造するために不可欠です。回転傾斜オプションを使用すると、特定の粉末反応のように、加熱中にサンプルやるつぼを傾けたり回転させたりする必要があるプロセスが可能になります。

TOB-K2-6-17TPD3の主なエンジニアリング特性

• 二ケイ化モリブデン発熱体による1700°Cの設計温度
  MoSi₂発熱体により、設計温度1700°Cおよび連続動作温度0～1600°C（アルミナ管使用時）を実現しています。二ケイ化モリブデン発熱体は、優れた高温耐酸化性と長い耐用年数を提供し、1700°Cクラスの炉における業界標準となっています。
• 長い均一温度ゾーンのためのマルチゾーン構成
  K2シリーズは、シングル、デュアル、トリプル、クインティプルのゾーン構成を提供し、標準的な加熱ゾーンは150 mm、205 mm、350 mm、440 mm（カスタマイズ可能）です。マルチゾーン制御は、長いサンプル長にわたって均一な温度プロファイルを維持し、炉管全体で一貫した材料処理を保証するために不可欠です。
• 高精度温度制御（±1°C）

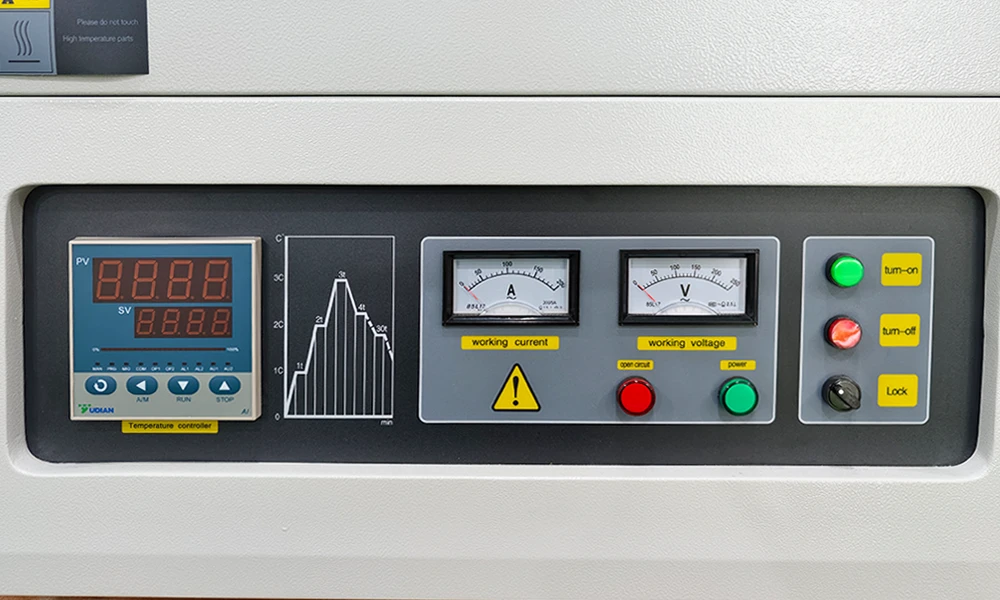

  本炉は、自動加熱・冷却機能を備えた30セグメントのプログラム可能なPID自己調整インテリジェント温度コントローラーを採用しています。温度制御精度は±1°Cで、B型熱電対（0～1820°C）によって監視されます。オプションのRS-485通信インターフェースにより、コンピュータに接続して、開始/停止制御、アラーム/加熱停止、加熱曲線の設定と保存、履歴曲線の記録が可能です。
• 二重ループ安全保護
  本炉は、過熱保護、熱電対断線保護、過電流保護、過圧保護を含む二重ループ保護を備えた統合回路とモジュール式制御を使用しています。これらの冗長な安全システムにより、特に無人での長時間加熱プログラムにおいて、安定した信頼性の高い安全な動作が保証されます。
• 雰囲気および真空対応
  本炉は、すべての不活性ガス、混合ガス、窒素、酸素、一酸化炭素、アルゴンをサポートしています。入口側には1つ以上の入口を装備でき、それぞれにニードルバルブと真空計が付属しています。出口側は1つの出口ポートと1つの真空ポートに接続され、すべてニードルバルブを備えています。真空ポンプが炉に付属しており、真空熱処理および制御雰囲気処理が可能です。

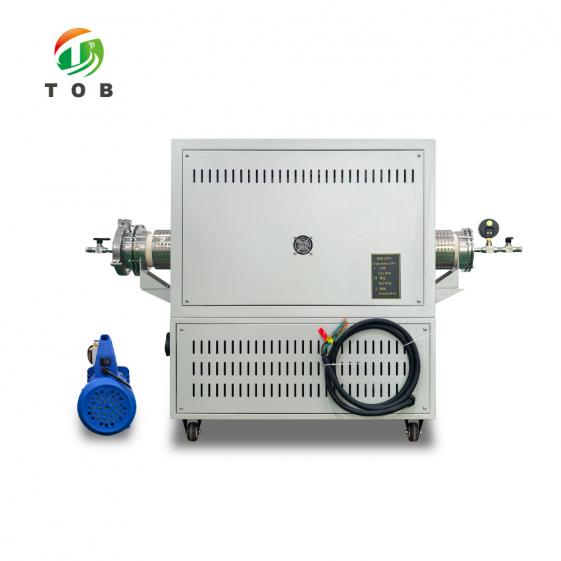

• 二重層強制空冷ハウジング
  炉殻は二重層強制空冷構造を採用しており、高温時でも炉殻の外側温度を室温近くに保ち、偶発的な火傷を防ぎ、近くの機器やオペレーターを保護します。
• 軽量アルミナセラミックファイバー断熱材
  炉室には国際的に先進的な軽量アルミナセラミックファイバーを使用しており、優れた断熱性、軽量性、耐熱性を備えています。断熱材はひび割れ、固結、スラグの発生がなく、焼成製品への汚染を防ぎます。エネルギー効率は従来の電気炉の60～80%です。

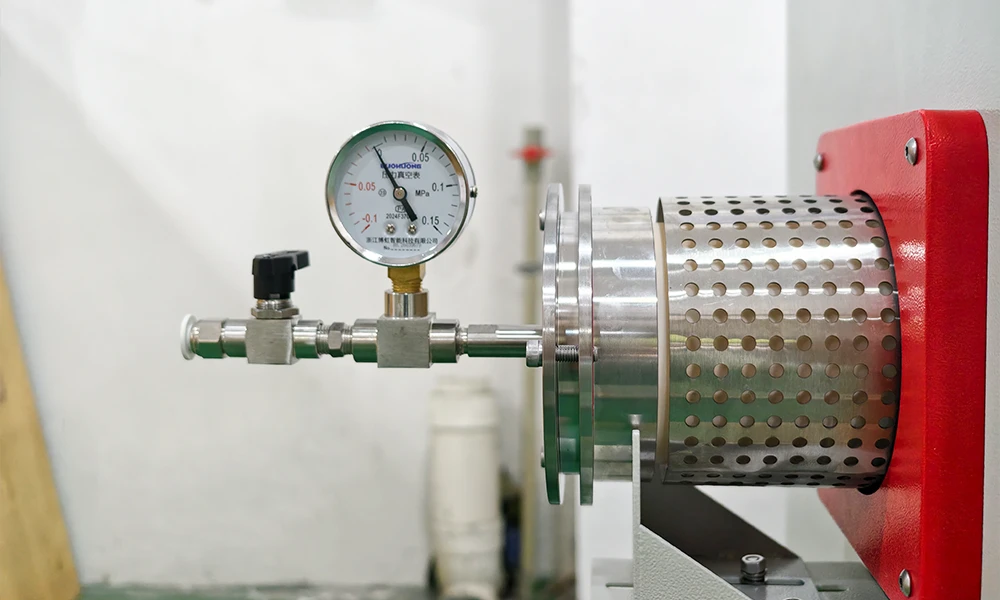

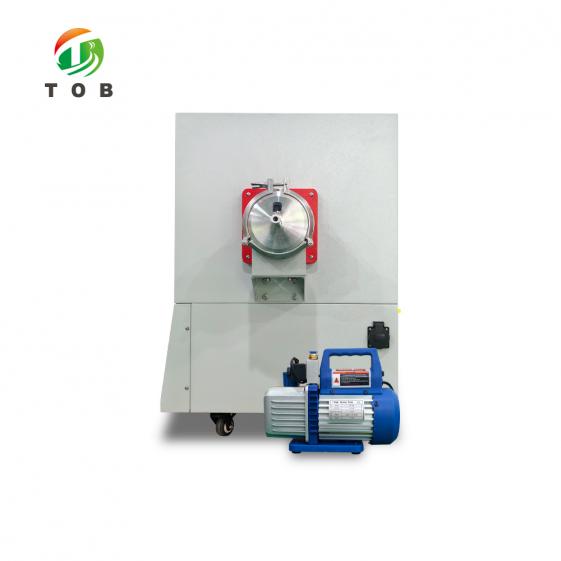

• 304ステンレス鋼製シールフランジ

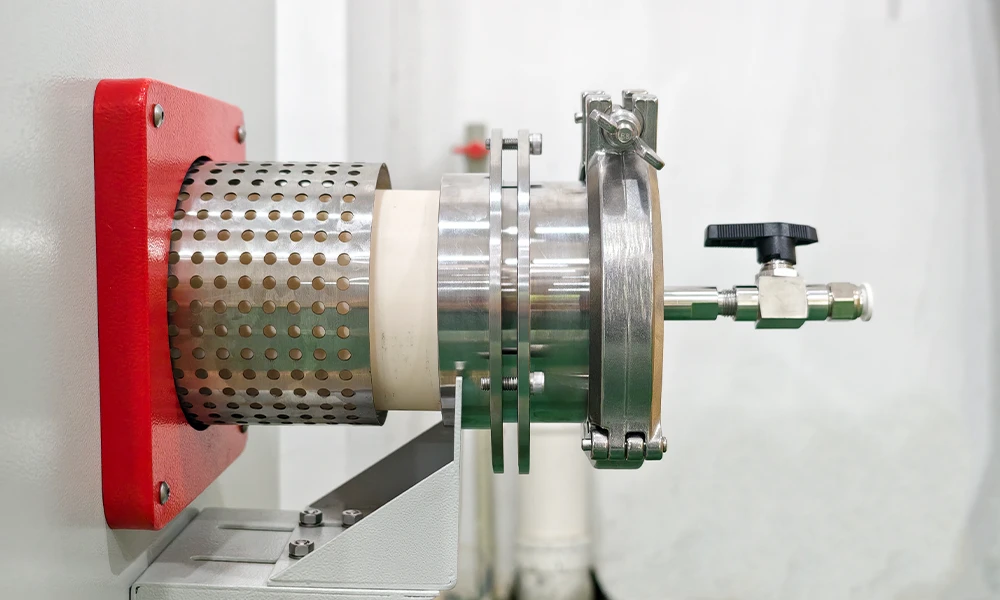

  炉管は、取り付けと取り外しが容易で、酸化、酸、アルカリに強く、信頼性の高い気密性を確保する二重層シールを備えた304ステンレス鋼製フランジで密封されています。
• 包括的な標準付属品

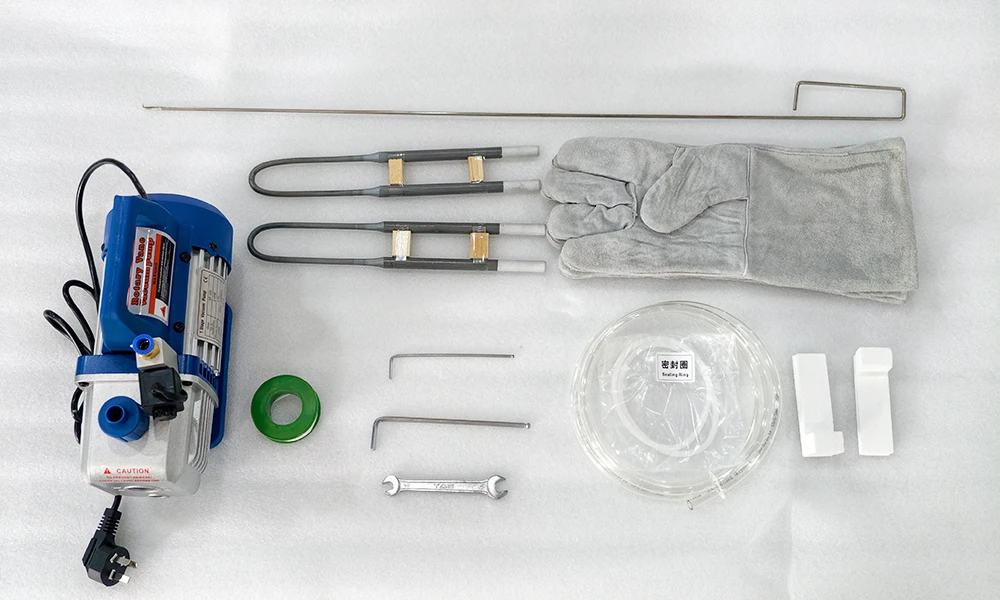

  本炉には、パイプ1本、真空ポンプ1台、ガスパイプ1本、ステンレス製フランジ1セット、パイププラグ2個、るつぼトング1本、特殊高温用手袋1双、取扱説明書1冊が付属しています。オプションのアクセサリーとして、タッチスクリーン制御、吸気/排気用ベント、ペーパーレスレコーダー、遠隔通信制御システムがあります。

技術仕様

炉管およびゾーン構成：

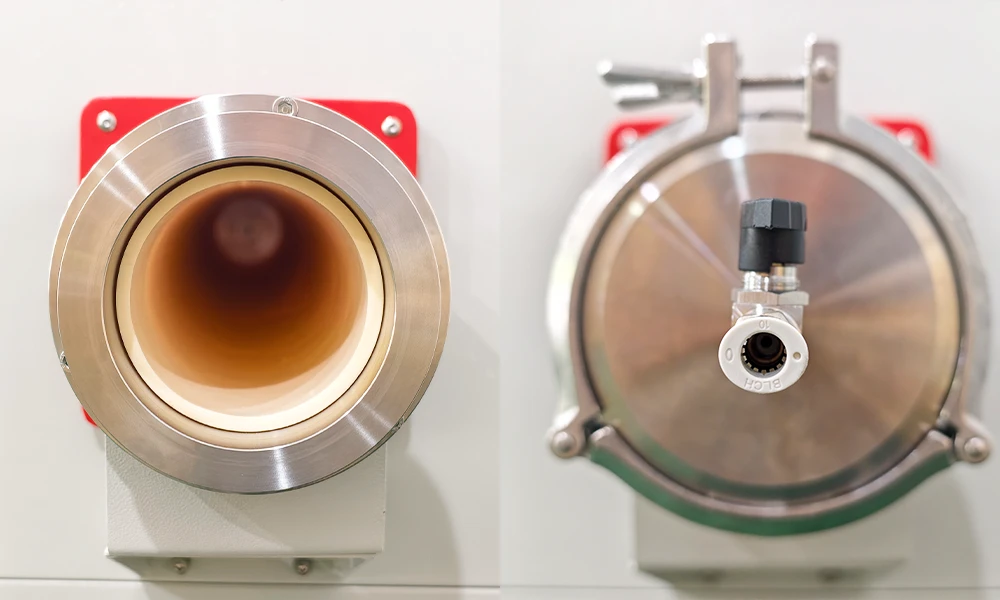

• 炉管材質：高純度石英または高純度アルミナコランダム管
• 構成：水平型および垂直型
• 標準管寸法：40 mm、60 mm、80 mm、100 mm（カスタマイズ可能）
• 標準加熱ゾーン：150 mm、205 mm、350 mm、440 mm（カスタマイズ可能）
• ゾーン構成：単一、二重、三重、五重ゾーン
• オプション：炉本体に取り付けられた回転傾斜システム

実用的な操作上の推奨事項

以下の推奨事項は、1700 °Cクラスの管状炉のベストプラクティスに基づいており、TOB-K2-6-17TPD3に適用されます：

• 管材質の選択：アルミナ管の動作温度は0～1600 °Cと規定されているため、1200 °Cを超える動作温度にはアルミナ（コランダム）管を使用してください。石英管は低温用途に適しており、高い光透過性を提供しますが、最高温度制限が低くなります。最高プロセス温度と雰囲気適合性に基づいて管材質を選択してください。
• 昇温速度：昇温速度は0～10 °C/minで設定できますが、5 °C/min以下に保つことを推奨します。昇温速度を遅くすることで、炉管とワークピースへの熱応力が軽減され、MoSi₂発熱体の寿命が延び、セラミックサンプルのひび割れを防ぐことができます。
• ガスおよび真空操作：不活性雰囲気処理の場合は、加熱前に15～20分間プロセスガスで管内をパージして空気を除去してください。真空操作の場合は、付属の真空ポンプを真空ポートに接続し、フランジが適切に密閉されていることを確認してから排気してください。圧力を監視するために必ず真空計を使用してください。
• サンプルの配置：サンプルボートまたはるつぼを均一加熱ゾーンの中央に配置してください。多ゾーン炉の場合は、バッチ全体を実行する前に、サンプル長全体にわたって温度プロファイルが平坦であることを確認してください。
• 冷却：プロセス終了後は、炉を自然冷却させてください。推奨される冷却速度は昇温速度のガイダンスと一致しています。急冷は避けてください。急冷すると管やワークピースが割れる可能性があります。
• 安全性：二重層強制空冷ハウジングにより外装は室温近くに保たれますが、炉管、フランジ、および炉の周囲は動作中高温のままです。サンプルを取り扱う際は、付属のるつぼトングと耐熱手袋を使用してください。常に二重ループ安全保護機能を使用してください。

一般的な運用上の問題とトラブルシューティング

エンジニアリングFAQ

Q1: 用途に合わせて石英チューブとアルミナ（コランダム）チューブのどちらを選ぶべきですか？

動作温度が主な基準となります。約1200 °Cまでのプロセスには石英チューブが適しており、光学的な透明性があるため目視観察が可能です。1200 °Cを超えるプロセス（1600 °Cの動作限界まで）には、アルミナコランダムチューブが必要です。仕様には、アルミナチューブ構成の動作温度が0～1600 °Cと記載されています。最大プロセス温度と雰囲気との化学的適合性に基づいてチューブを選択してください。

Q2: マルチゾーン炉構成の利点は何ですか？

マルチゾーン構成（2ゾーン、3ゾーン、または5ゾーン）では、各加熱ゾーンを個別に制御できるため、より長く均一なフラット温度ゾーンを実現できます。長いサンプルボートの場合、シングルゾーン炉では端部で温度が低下しますが、3ゾーンまたは5ゾーン炉ではサンプル全長にわたってフラットなプロファイルを維持でき、これは均一な材料処理に不可欠です。

Q3: TOB-K2-6-17TPD3は不活性ガスプロセスと真空プロセスの両方に使用できますか？

はい。入口側には1つ以上のガス入口（それぞれニードルバルブと真空計付き）を装備でき、出口側には1つの出口ポートと1つの真空ポート（すべてニードルバルブ付き）が備わっています。真空ポンプが炉に付属しており、制御雰囲気処理（不活性ガス、窒素、酸素、一酸化炭素、アルゴンなどを使用）と真空熱処理の両方が可能です。

Q4: この炉の推奨加熱速度はどれくらいですか？

加熱速度は0～10 °C/分で設定できますが、5 °C/分以下で使用することを推奨します。速度を遅くすることで、チューブやワークピースへの熱応力が軽減され、ヒーターの寿命が延び、セラミックサンプルのひび割れを防ぐことができます。

Q5: この炉は電池材料の合成に適していますか？

はい。1700 °Cの設計温度により、K2シリーズの能力は標準的な1200 °Cの炉を超えており、酸化物固体電解質、高ニッケル正極前駆体、1600 °Cまでの焼結温度を必要とする特殊なセラミック電解質システムなど、先端電池材料の高温焼成および焼結が可能です。

1700 °Cまでの高温合成および熱処理を、精密なマルチゾーン制御と雰囲気/真空機能で行う準備はできていますか？TOB-K2-6-17TPD3の見積もりを依頼する際は、チューブ材質（石英またはアルミナ）、直径、加熱ゾーン構成、およびオプションの回転傾斜システムをご指定ください。当社の高温プロセスエンジニアが、お客様の用途に最適な構成を推奨いたします。
