実験室研究用超音波バッテリータブスポット溶接機 | TOB-USW-800W

製品概要

TOB-USW-800W超音波式バッテリータブスポット溶接機は、実験室環境でのバッテリータブ溶接専用に設計された精密溶接システムです。円筒形セルの単層電極溶接に最適化されており、陽極タブと陰極タブの両方の接続に対応しています。

この超音波スポット溶接機は、高周波の機械的振動（40kHz）を利用して、過度の熱を発生させることなく固体金属接合を実現するため、高い溶接強度、電極材料への損傷の少なさ、および高い一貫性を確保します。

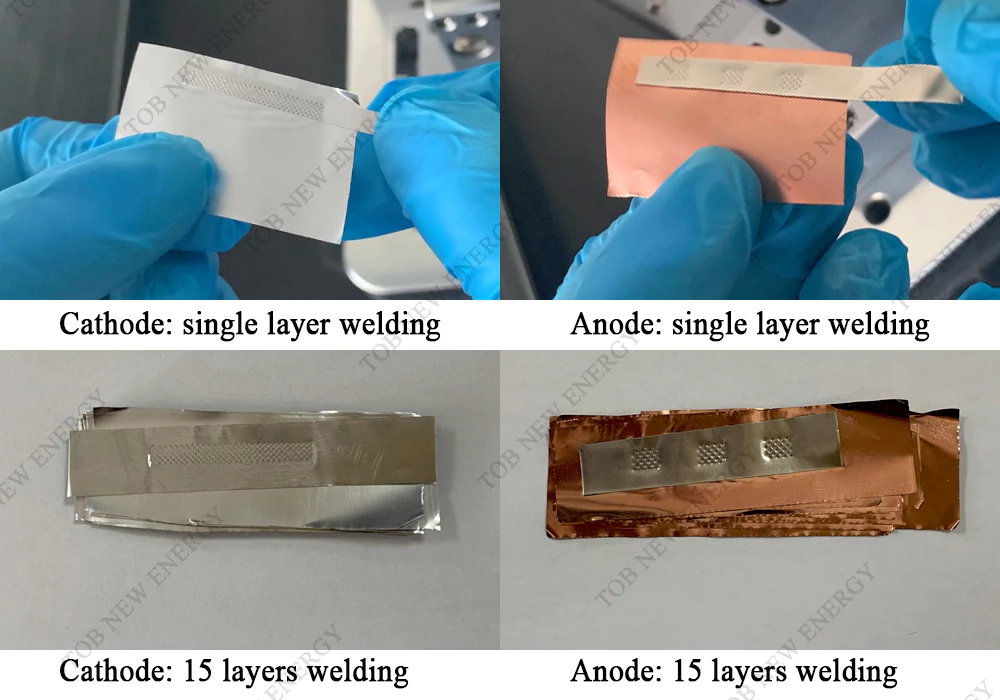

このシステムは円筒形セルに加え、最大15層（溶接面積4×4mm）までのパウチ型セルの電極溶接にも適しており、バッテリーの研究開発や小規模試験のための柔軟なソリューションとなる。

多層溶接や量産規模の溶接には、より高出力のモデルをお勧めします。

主な利点

• バッテリータブ溶接に特化
  リチウムイオン電池用途において、アルミニウムおよび銅製のタブを電極箔に溶接するために最適化されています。
• 超音波固体溶接
  火花も発生せず、溶融も起こらず、熱の影響も最小限に抑えられるため、材料構造が損なわれず、安全性が向上する。
• 高速溶接
  標準的な溶接時間は0.12～0.2秒以内であり、実験室の効率が向上します。
• 高い溶接精度
  認定された材料条件下において、99.8%以上の合格率で安定した出力を実現します。
• 複数のインテリジェント制御モード
  エネルギーモード、時間モード、電力モードに対応し、柔軟なプロセス調整が可能です。
• 自動周波数追跡
  超音波周波数を自動的に調整することで、安定した溶接性能を確保します。
• 実験室での使用に適したコンパクト設計
  設置面積が小さく、操作も簡単なので、バッテリー研究環境に最適です。

代表的な用途

• リチウムイオン電池のタブ溶接（陽極・陰極）
• 円筒形セル電極溶接
• パウチセル電極溶接（15層以下）
• バッテリーの研究開発およびパイロット生産
• スーパーキャパシタと二次電池の溶接

動作原理

超音波発生器は、トランスデューサーを介して電気エネルギーを高周波の機械的振動に変換します。この振動が金属界面に加わることで、局所的な摩擦熱と圧力が発生し、金属格子が溶融することなく分子レベルで結合します。

主要構成要素

• 超音波発生器
• トランスデューサーシステム
• 溶接ヘッド（ホーン）
• 空気圧システム
• 機械フレーム
• 制御システム（PLC＋デジタルインターフェース）

技術仕様

材料適合性

溶接パラメータ

超音波システム

溶接ヘッドの仕様

システムの安定性

行動喚起

研究室や試作生産ラインで使用できる、信頼性の高いバッテリータブスポット溶接機をお探しですか？

TOB NEW ENERGYに今すぐお問い合わせください。 バッテリー製造プロセスに関する詳細な仕様、アプリケーションサポート、およびカスタマイズされたソリューションを入手するには、こちらをご覧ください。

製品展示

バッテリーの研究開発および製造向けに、スポット溶接機をさらに増設します。
