TOBパウチセルホット＆コールドプレス機

TOBパウチセルホット＆コールドプレス機

仕様

機器の概要

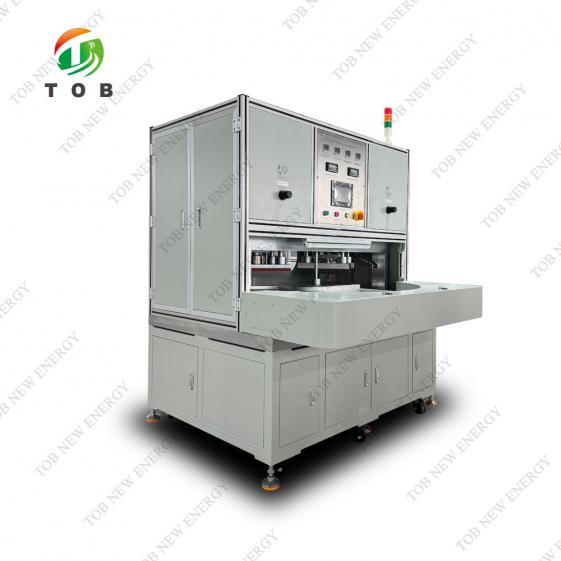

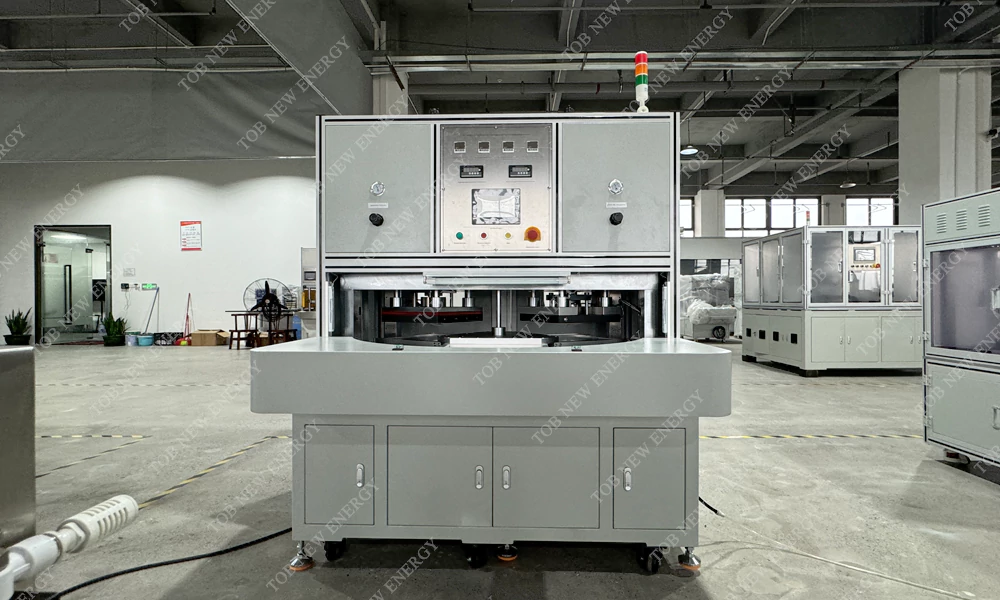

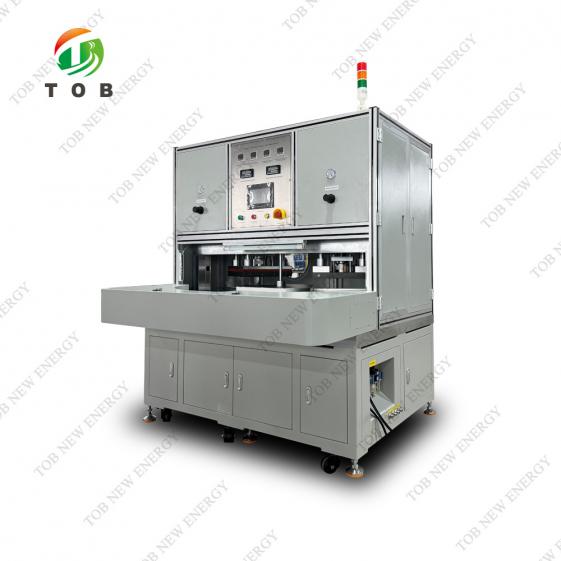

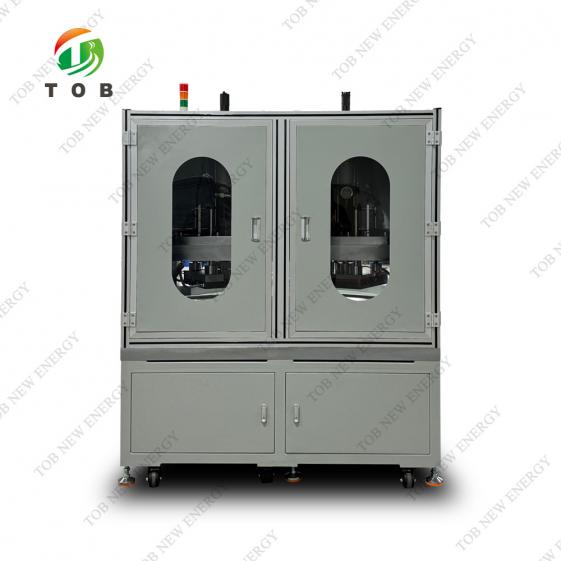

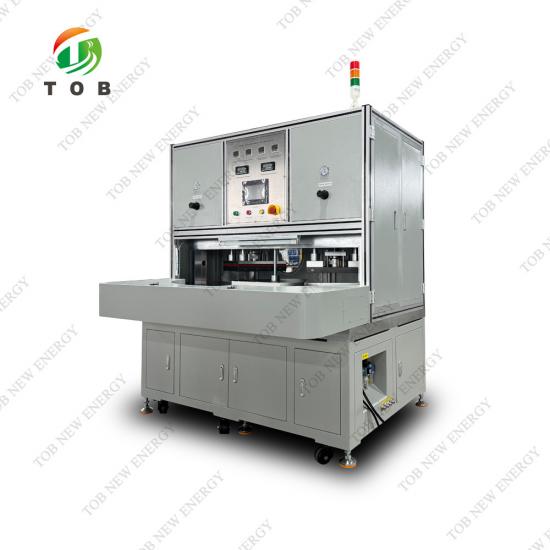

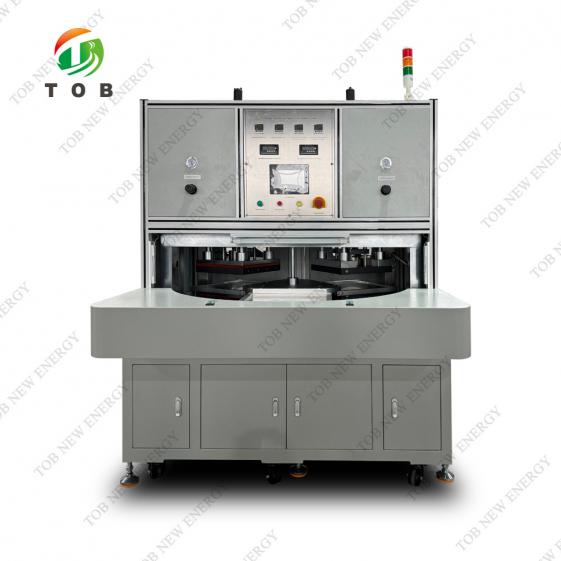

TOB-HCP-350バッテリーセル用ホット＆コールドセルプレス機は、リチウムイオンパウチセルのホットプレスおよびコールドプレス成形の製造工程に適しています。カムスプリッターモーター駆動の3ポジション回転テーブルは、排出、ホットプレス、コールドプレス（室温）、材料受入のフロー操作を実現します。バッテリーセルの厚さ方向の2面の平坦度と平行度に対する高精度要件を満たすハイエンド製品の生産・加工を実現します。設備の生産効率は高く、操作は簡単で便利、そして安全で信頼性があります。

技術プロセス：

電源を入れると、電源インジケータが点灯し、成形圧力と温度を設定すると、テンプレートが設定温度まで急速に加熱されます。手動でバッテリーセルを配置し、両手でスタートボタンを押すと、ターンテーブルが自動的に上昇します。カムスプリッターモーターがターンテーブルを120度回転させ、バッテリーセルをホットプレス成形作業位置に迅速に送り、ターンテーブルが自動的に下降します。ホットプレス機構が自動的にプレスし、圧力が設定圧力値に達すると、ホットプレスタイマーが始動します。設定時間に達すると、ホットプレス工程が完了します。同時に、バッテリーセルは加工のために冷間プレスおよび成形ステーションに送られます。完了後、バッテリーセルは保管ステーションに送られ、手動で取り出されます。単一のバッテリーセルのホットプレスと冷間プレス成形の完全な動作サイクルが完了します。複数のバッテリーセルを製造および加工する場合、プレスされたセルを取り出してから、別のセルを配置します。このように、冷間プレスステーションとホットプレスステーションが同時に動作し、生産効率が大幅に向上し、生産コストが削減されます。

電源構成と設置パラメータ

1.電源構成：220V / 50Hz、電力：7.5KW

2. 圧縮空気: ≥ 0.8Mpa、15L/分

3. 設備重量：約1.0 T。設備設置地上支持要件：＞ 1 T/㎡

4. 装置サイズ：長さ×幅×高さ≒1500X1400X1600 mm

5.透明PP素材：お客様ご提供

技術的性能パラメータ

1.適用製品規格：L × W × H：（10-350） × （5-250） × （2-15）以内

2.生産能力：300～600個（製品サイズによります）

3. スプリッター精度：±0.05～0.1mm

4. 適用セル厚：0～15mm

5. ダブルフォースシリンダー圧力：最大出力は約5T（SentuoダブルフォースシリンダーSTD-160-80-1-3-30）

6. テンプレート圧力：上部テンプレートの圧力は5Tで調整可能

7. 保持時間：0～999秒調整可能

8.ホットプレス温度：室温-260°調整可能、調整可能な補償と制御精度±3°

9. コールドプレス温度：5〜20℃（この機械には冷却装置は付属していません。必要に応じてユーザーが別途購入できます）

10. 上下テンプレートの平行度：±0.025mm。トリプルカーボンレスコピー用紙を使用できます。1Tの設定圧力と使用温度において、印影は均一である必要があります。

11. 上部および下部テンプレートの仕様：350x350mm

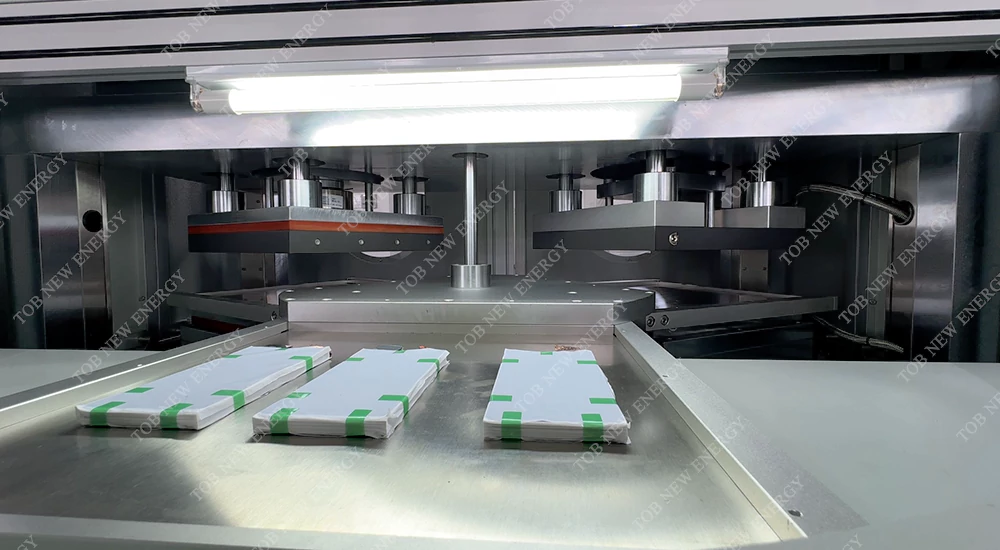

1. 3ステーションターンテーブル実装：供給→ホットプレス→コールドプレス→材料受け取りサイクル操作

2. 圧力を調整できる自動ホットプレス調整設計。

3. 冷間圧搾自動フラット圧力調整設計、圧力調整可能。

4. 本装置は台湾製の高精度ダブルフォースシリンダーを採用しており、上部テンプレートの圧力を5000kg以内で調整でき、安定した圧力出力を保証します。

5. 装置の各ワークステーションに使用される領域は350mm×350mmです。

6. 冷間プレスおよび熱間プレスのテンプレートはすべて普通炭素鋼で作られており、表面は硬質クロムメッキ処理されています。

7. 本装置は上下動式ターンテーブルを採用し、プログラマブルコントローラ（PLC）による自動制御を実現しています。タッチスクリーンには人間と機械の対話機能が搭載されており、操作と設定が簡単です。操作は1人で行えます。

8.加熱管は300ワットを採用しています。ホットプレス作業温度範囲は最大250°±3°です。長さ：310mm

9. すべての機械部品および付属品は表面処理されています。

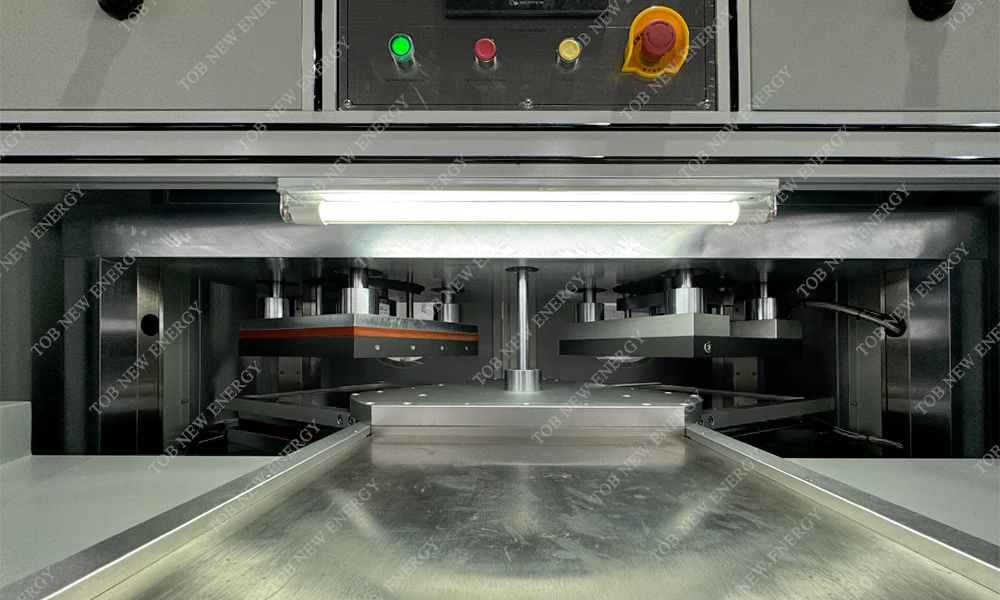

10. 蛍光灯を装備しており、製品の品質管理や稼働中のテンプレートの清掃・メンテナンスが容易です。

11. 個人の安全を守るためにデュアルボタンスタートを採用しています。

機械部品：

1.ラックプラットフォーム構造：ベースプレートとカバープレート、強化版塗装焼き付け、四角いトング塗装焼き付けメインフレーム。

2. ホットプレス機構：4列のガイドテンプレートにより、上部と下部の加熱テンプレートの温度が独立して制御され、ガス液体ブースターシリンダーが上部テンプレートを駆動して圧力を加え、圧力ゲージに視覚的に表示されます。

3. 冷間プレス機構：4列のガイドテンプレート、上部と下部の水冷テンプレート、および上部テンプレートを駆動して圧力を加えるためのガス液ブースターシリンダーを装備し、実際の圧力ゲージが視覚的に表示されます。

4. 回転テーブル機構：カムスプリッターが 3 ステーション回転テーブルを駆動して伝達および操作を行い、光電誘導位置決めを行います。

電気および標準コンポーネント:

1. プログラマブルコントローラPLC：パナソニック

2. ヒューマンマシンインターフェース：Weinview

3. 電気制御機器：オムロン/APT/チント

4. 温度調節器：オムロン

5.ソリッドステートリレー：オムロン/ヤンミン25A * 4

6. 熱電対：8芯テフロン線

7. シリンダー：AirTAC

8. パワーシリンダー：台湾Sentuo

9. スプリッター：中国

10. 圧力センサー：Zhongnuo

11. セーフティライトカーテン：パナソニック

述べる：

上記ブランドの部品が在庫切れの場合は、お客様にご連絡することなく、同等の部品に変更させていただきますので、納期に影響はございません。ご理解のほどよろしくお願いいたします。

一般的な機器構成と規格

1. 機器の外観色: 顧客がカラーパレットを提供します。

2. 機器の騒音≦60dB

3. 機器は機械・電気機器に関する国家安全基準を満たしており、明らかなまたは潜在的な設計上の安全上の危険はありません。

4. 中国語の操作マニュアルと機器のメンテナンスマニュアルを添付します。

5.機械の電気制御図、空気圧制御図、購入部品のマニュアルをランダムに提供します。

6. 交換する各コンポーネントのリストと図面を提供します。

7. 脆弱な部品のリスト（名称、個々のユニットの数量、仕様または図面、ブランド、推定耐用年数、その他の情報を含む）を提供します。

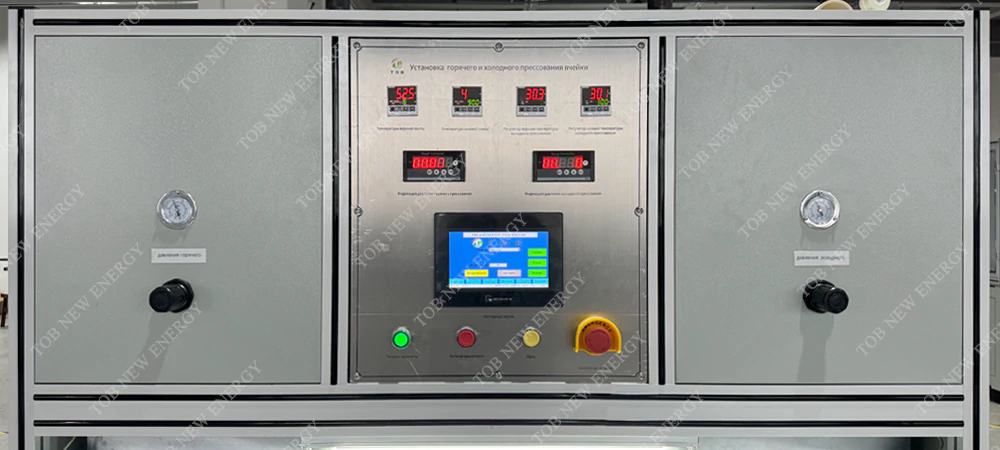

製品展示
