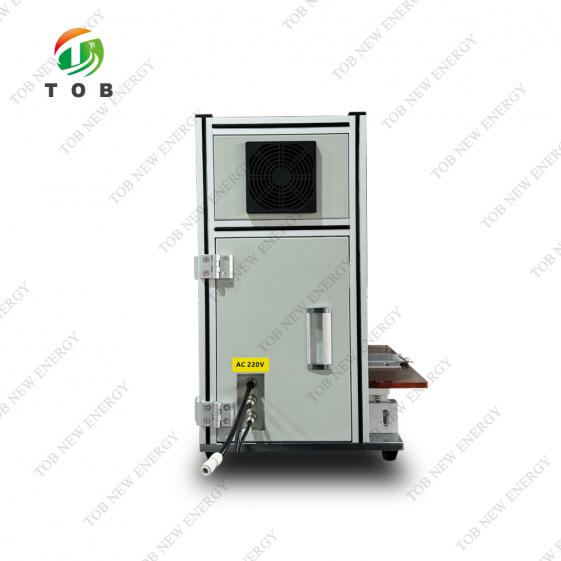

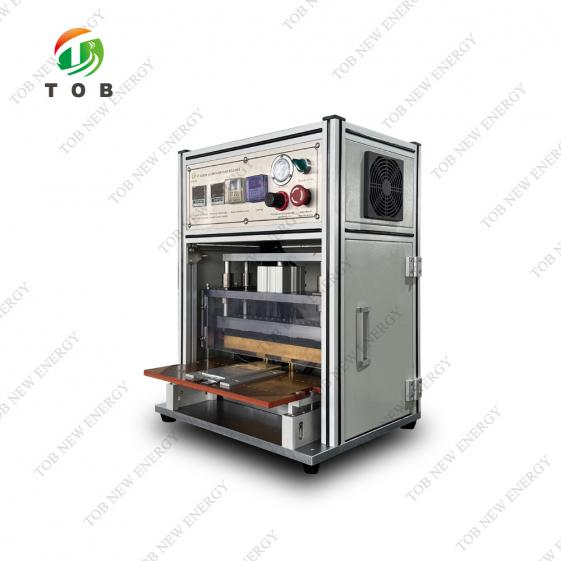

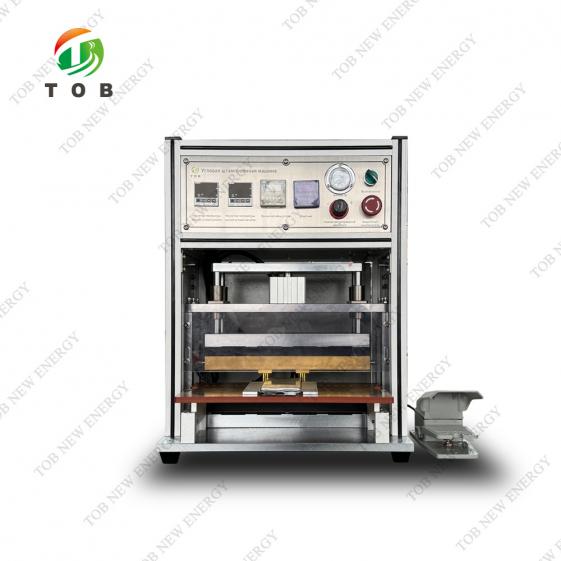

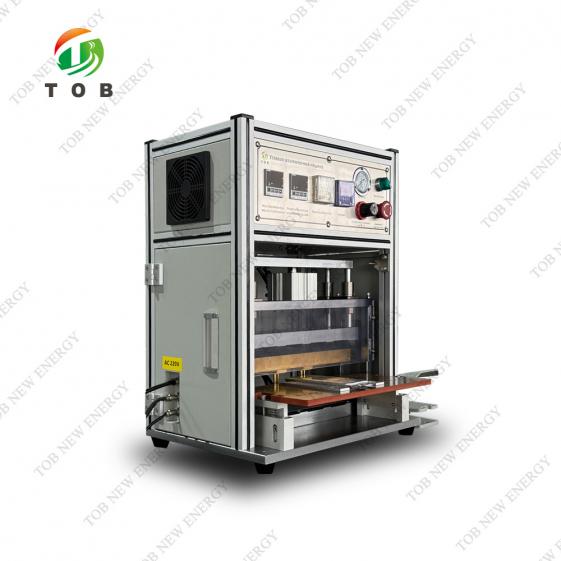

TOBパウチセルコーナーパンチングマシン

この TOB-CPM-350 パウチ セル コーナー パンチング マシンは、リチウムイオン パウチ セルの底部コーナーの事前シールに使用されます。
  • ブランド:

    TOB
  • 商品番号。:

    TOB-CPM-350
  • 注文(moq):

    1
  • お支払い:

    L/C,T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

TOBパウチセルコーナーパンチングマシン


仕様


機器の概要

この TOB-CPM-350 パウチ セル コーナー パンチング マシンは、リチウムイオン パウチ セルの底部コーナーの事前シールに使用されます。

プロセスフロー

バッテリーをコーナーシーリングステーションに挿入し、バッテリーの側面をバッテリーバッフルに近づけ、下隅をコーナーシーリングヘッドに向け、フットスイッチでマシンを起動してコーナーシーリング動作を自動的に完了します。


技術的性能パラメータ

  • 適用製品仕様:L×W×H:(10~200)×(5~200)×(2~15)以下
  • 加熱体の長さ:250mm
  • 封入角度:R3mm 1/4丸角
  • 収容人数: 400~600人
  • 温度: ≤250℃調整可能、偏差±2.5℃
  • ヘッド平行度: ±0.02mm
  • カプセル化厚さスロット:必要に応じて、アルミニウムラミネートフィルムの厚さを決定する


電源構成と設置パラメータ

  • 構成電力: 220V/50Hz; 電力: 1.8KW
  • 圧縮空気: ≥ 0.6MPa、6L/分
  • 装備重量:約35Kg
  • 機器サイズ:413x365x530mm(長さ*幅*高さ)


機器の特性

  • その パウチセルコーナーパンチングマシン 手動操作を採用し、セルを作業台の上に保持し、スイッチを踏むことでコーナーカプセル化動作を完了します。これはシンプルで実用的です。
  • 下部のシーリングヘッドは固定されており、上部のヘッドはシリンダーによって駆動されるため、位置決めが正確で、スムーズかつ信頼性が高く、騒音も少ないです。
  • 上部シーリングヘッドはシリンダーで駆動され、リニアベアリングでガイドされ、柔軟な上下動作と正確なガイドにより、製品ヘッドの刻印の平行性の要件を保証します。
  • セルストッパーはバッテリーの位置を微調整できるため、バッテリーを正確に配置できます。
  • セル制限ブロックは調整可能で、さまざまな仕様のバッテリーをカプセル化できます。
  • シーリングヘッドは銅素材で作られており、優れた熱伝達効果により電力消費を節約し、作業効率を向上させます。
  • 上部および下部のシーリングヘッドの温度は、サーモスタットパネルのボタンで調整および設定でき、温度の現在の値と設定値は LCD ディスプレイに表示されるため、直感的で簡単に操作できます。
  • 本機には温度異常警報機能があり、温度が適切な場合にのみ、製品の密封要件の品質を確保するように動作します。
  • 作業台の前面にはアクリル保護板が取り付けられており、作業者の視界に影響を与えずに、作業者の安全を効果的に保護し、作業中の火傷を防止します。


機器の主要コンポーネントと関連構成

機械部品:

  • 上部加熱機構
  • 下部加熱機構
  • ガイドピラー機構
  • 空気回路システム



電気および標準部品の構成:

  • 電気制御装置:オムロン
  • 空気圧シリンダー:エアタック
  • サーモスタット:オムロン
  • 熱電対:台湾製8芯テフロン線
  • ソリッドステート連続性: 陽明


述べる:

上記ブランドの部品が在庫切れの場合は、お客様にご連絡することなく、同等の部品に変更させていただきますので、納期に影響はございません。ご理解のほどよろしくお願いいたします。


製品展示

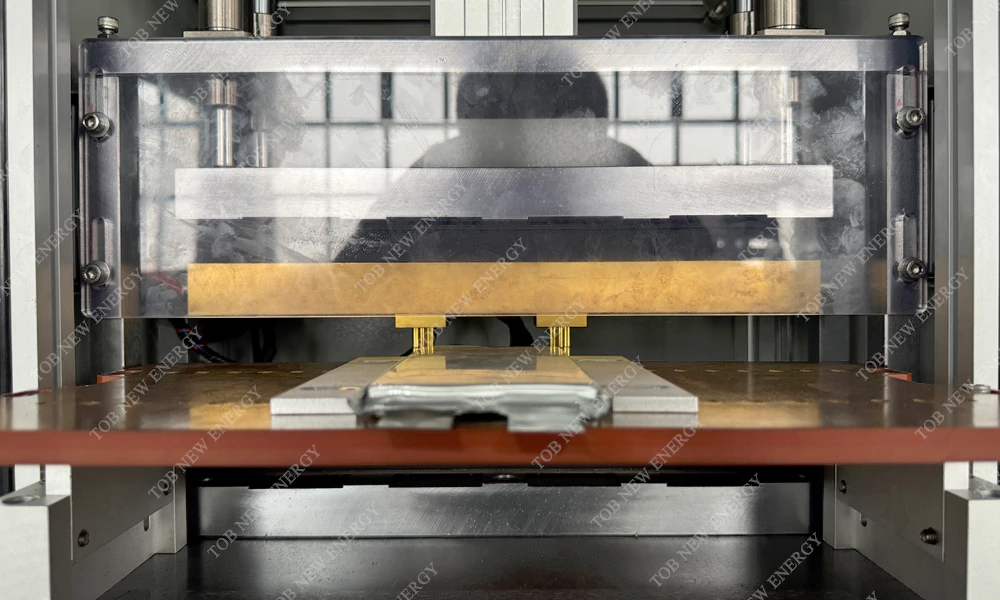

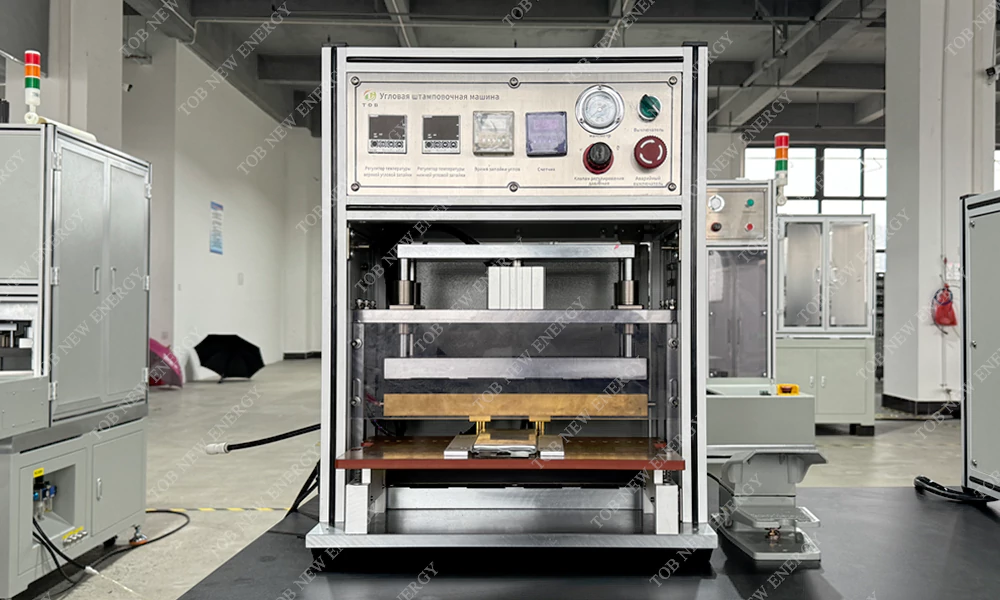

Corner-Punching-Machine-for-Pouch-Cell-Manufacturing

Corner-Punching-Machine-for-Pouch-Cell-Manufacturing

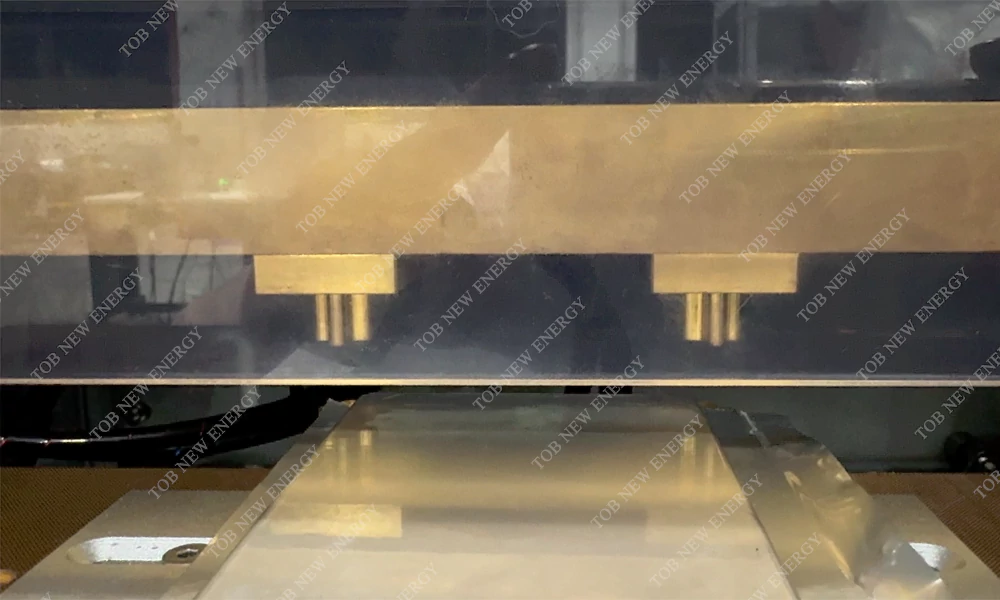

Press-Mould-for-Corner-Punching-Machine

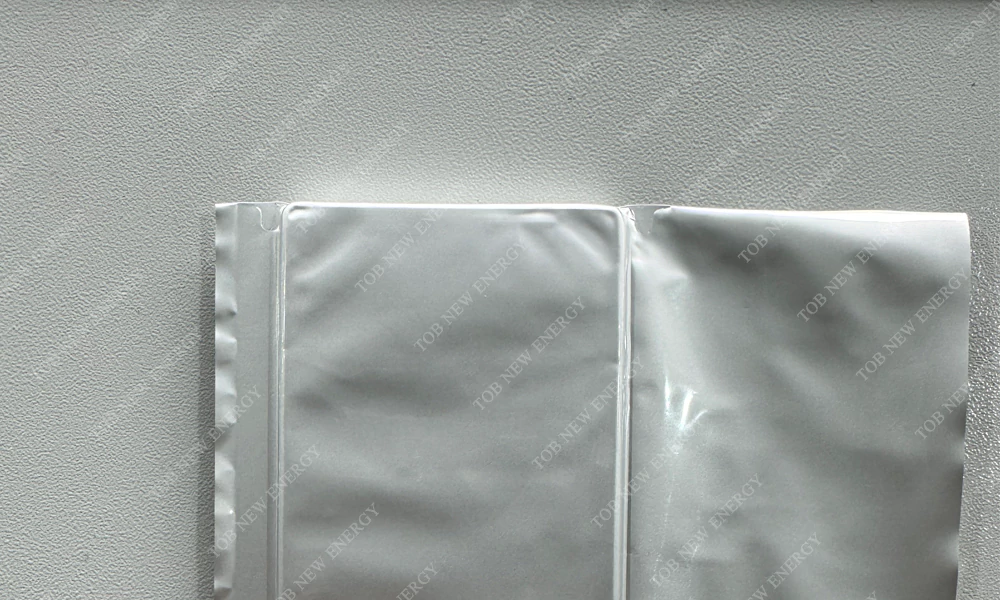

Pouch-Cell-after-Corner-Punching
