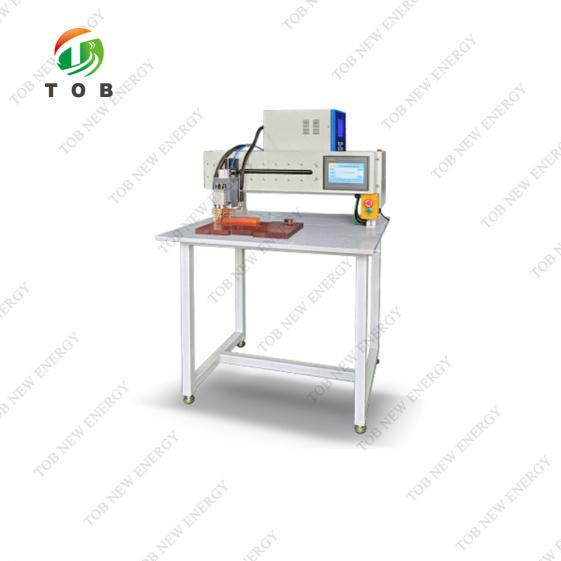

XIAMENバッテリーパック用シンプル片面自動溶接機
仕様
TOB-ASWM-3020全自動片面スポット溶接機は、コスト管理、品質向上、効率向上が継続的に求められる円筒形リチウム電池生産分野の競争が激化する状況に応えて当社が独自に開発した新型自動化設備です。
この機械は、正極と負極の溶接点が対称的なバッテリーパックの溶接用に設計されており、規則的または不規則的な配置にも対応しています。Chao Si Siの一貫した設計スタイル、つまりシンプルで使いやすく、すっきりとしたラインと広々とした作業エリアを体現しています。本体構造はすべて高強度の板金で作られています。
制御部には、産業用制御インテリジェント オペレーティング システムが組み込まれた PLC LCD タッチ スクリーンが搭載されています。
プログラム設定は、あらゆるドット マトリックスおよび標準配列モードをサポートし、CAD 図面のインポート機能を備え、最大 99 個のプログラム グループを保存できます。
装置のX軸とY軸はそれぞれサーボモーターによって独立して制御され、移動します。各溶接点は独立したX軸とY軸の座標に対応しており、2軸水平溶接によりスポット溶接の精度を確保します。
連続スタート、ブレークポイントスタート、誤溶接/警報、溶接ミス/警報、再溶接などの機能を備えています。
ニードルポイント溶接は1スポットあたりの平均溶接時間が0.35秒と、溶接速度を大幅に向上させます。手動スポット溶接と比較して、操作が簡単で、安定した高精度の溶接が可能で、効率が高く、均一性が高く、コスト削減にもつながります。
専用治具は高精度に機械加工されており、磁石を使用してニッケルストリップを吸着し、優れた可動性を提供し、溶接精度の長期安定性を保証します。
主にエネルギー貯蔵電池、電動バイク、自動車用バッテリーなどのモジュール型リチウム電池パックのスポット溶接に使用され、リチウム電池パックの生産ラインに組み込むことができます。
|
全自動片面スポット溶接機の技術的パラメータ |
|
|
機械モデル |
TOB-ASMW-3020 |
|
入力電源 |
AC220V、50Hz |
|
作動空気圧 |
0.3～0.8MPa |
|
消費電力 |
500W |
|
適用範囲 |
デジタルバッテリー、パワーバッテリー、電動自転車バッテリー、バランスカーバッテリー、電動工具バッテリーなど |
|
バッテリーセルタイプに適合 |
円筒形リチウム電池（18650、21700、16650、26650、32650、14500など） |
|
スポット溶接電源 |
10000Aトランジスタ電源が1つ必要 |
|
給餌方法 |
お客様の図面（添付図面）に基づき、特殊治具を採用しカスタマイズします。 |
|
X軸移動 |
0～300mm、最大荷重50kg以上 |
|
Y軸移動 |
0～200mm、最大荷重容量≥10kg |
|
Z軸移動 |
50-130mm |
|
制御精度 |
座標値精度は1ミクロン、繰り返し位置決め精度は≤0.02mmです。 |
|
単点スポット溶接速度 |
1ポイントあたり0.30秒以上（18,650で計算） |
|
片面スポット溶接効率 |
1時間あたり2000個以上のバッテリーセル（18,650個で計算） |
|
溶接接合シートの厚さ |
0.1～0.3mm（0.20より大きい溶接片の場合はフォークや突起物を作る必要があります） |
|
制御モード |
PLC制御 |
|
全体寸法 |
長さ900*幅750*高さ1250 |
|
機械重量 |
250kg |

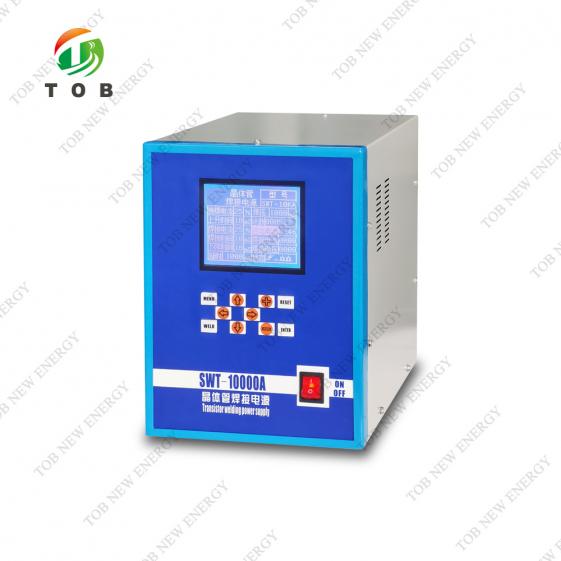

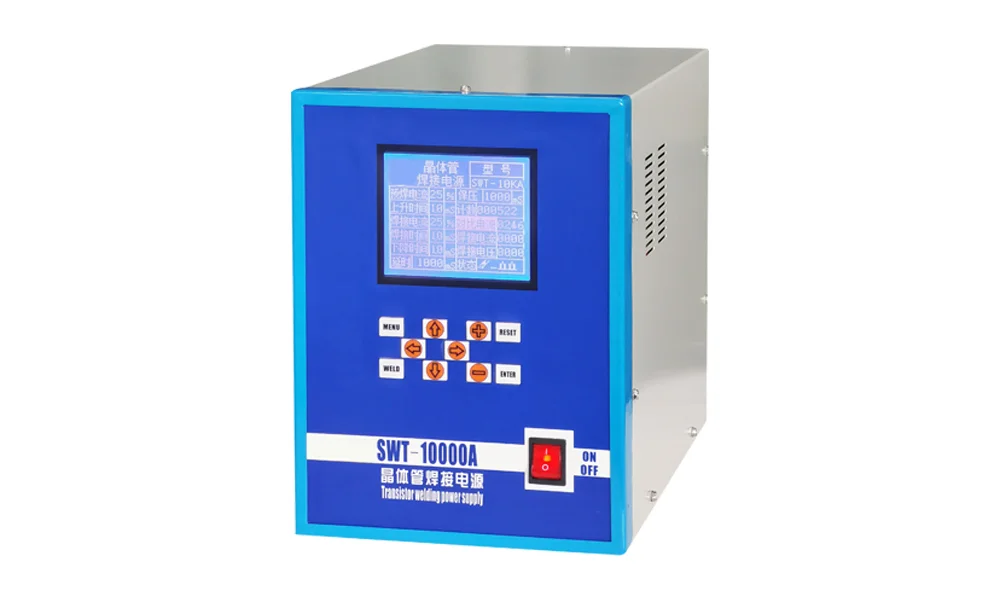

溶接電源の紹介：
トランジスタ溶接電源は、抵抗溶接に最適な電源です。本体は高速マイクロプロセッサ制御を採用し、高い制御精度、高速応答、豊富な動作モードを備えています。主な特徴は、電流立ち上がりが速く、出力電流が安定している、2つの溶接面の接触界面で溶接が行われる、溶接部の酸化が最小限に抑えられる、溶接の自己検査機能などです。主にリチウムイオン電池パックの溶接、パワーバッテリーの溶接、携帯電話バッテリーの溶接に使用され、高品質の溶接を保証するための必須の選択肢となっています。電源全体はスイッチング電源で制御されており、優れた電力適応性を備えています。
電源技術パラメータ:
|
入力電力 |
AC 220V±15% |
|
最大出力電流 |
10000A、電力350W |
|
溶接前電流調整 |
0～99% |
|
立ち上がり時間 |
0～3.0ミリ秒 |
|
溶接電流調整 |
0～99% |
|
溶接時間 |
0～3.0ミリ秒 |
|
秋の時間 |
0～3.0ミリ秒 |
|
比較現在の値 |
0-9.99KA |
|
寸法 |
360×300×225（mm） |
|
重さ |
20～25kg |
製品展示
