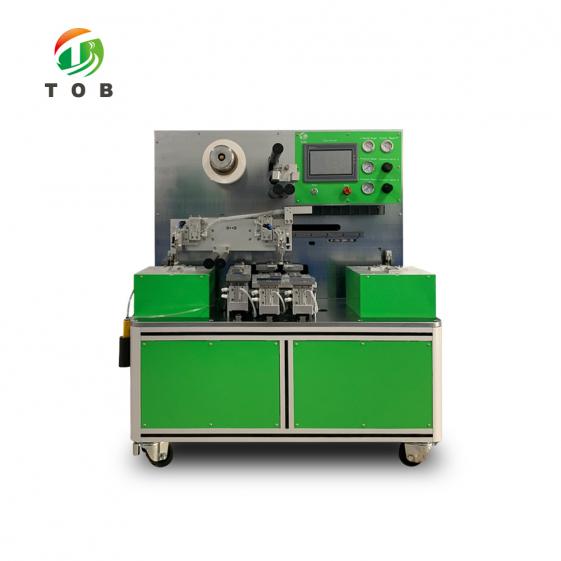

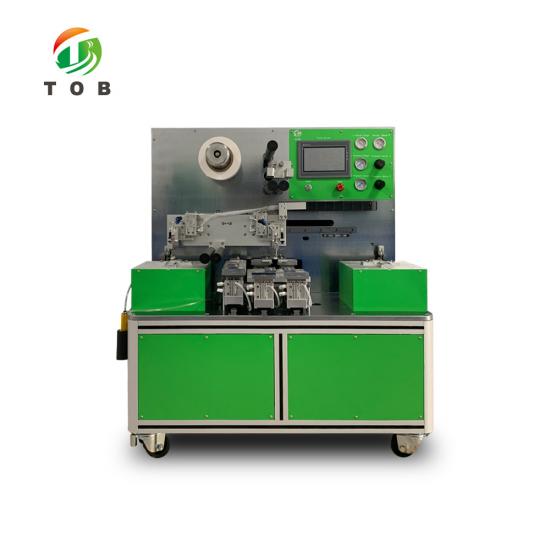

セミオート リチウム袋セルのためのバッテリー電極スタッキング機

パウチセル電極積載機はリチウム電池に適している。/ 陽極電極およびセパレータ 。 積層 プロセス。

  • ブランド:

    TOB NEW ENERGY
  • 商品番号。:

    TOB-BDP200-C
  • 注文(moq):

    1set
  • お支払い:

    L/C,T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

セミオート リチウム袋セルのためのバッテリー電極スタッキング機



仕様


この 機器は手動の荷重を実現し、その後の電極位置補正と積み重ね工程が完全です。 高積載効率と高積層の特性が高い。 デバイス設計は最大150をスタックできます。* 150mm セル、および異なるサイズは、積み重ねリチウムイオンの開発およびサンプル製造に非常に適した固定具を調整することによって達成することができる。 装置は単一のカンチレバー構造設計、ロールセパレータ材料の自動一定張力制御、および自動補正を採用している。

メインフィーチャー:

1.ローラー セパレータ自動サーボ定張力制御
2.シパレータ 自動光電補正制御
3.The プリセットに従って積層レイヤーの数を自動的に制御できます。
4.Compatible 設計、電池のサイズの変更は、位置決め具合、大きな調整を調整することで達成できます。
5.PLC コントロール、 HMI 使いやすい操作、 維持します。
6.Manual 電極の装填、自動位置決め、ロボットハンド自動吸引、自動積載。
7.The 左右の動きはパルスモータによって制御され、これは正確で、調整に便利です。


モデル

セミオート スタッキングマシンTOB-BDP200-C

スタッキングタイプ

Zタイプ

操作方法

手動送り、ロボットハンド積み重ね材料、自動フルセパレータ、自動偏差補正、および一定の張力制御

スタッキング精度

均一性≦±0.3mm

スタッキング範囲

バッテリーマイマイン.. L40mm * W40mm、最大。 L150MM * W150MM .

(include タブ)

積み重ねる厚さ

最大30mm

スタッキングレイヤー

最大500、設定できます

セパレータローラの直径

最大 φ250mm

セパレータコア直径

3 "エアシャフトクランプ付きロールコア

電源

単相 AC220V±10% (110V ACカスタマイズ)、 50Hz / 60Hz

パワー

0.6KW

圧縮空気源

0.5-0.8MPA

機器のサイズ

L1000 * W780 * H1050MM

パッキングサイズ

L1200 * W1180 * H1300MM

機器の重さ

285kg

総重量

356kg

リマーク

1. 温度25±3℃、湿度30-90RH、振動と電磁干渉なし

2 ローラーセパレーター自動サーボ定張力制御

3。 .セパレータ自動光電補正制御


商品表示


Battery Electrode Stacking Machine

Semi-auto Stacking Machine

Stacking Machine


スカイプ :amywangbest86

WhatsApp / 電話 番号 :+86 181 2071 5609

メッセージを送る

当社の製品に興味があり、詳細を知りたい場合は、ここにメッセージを残してください、できるだけ早く返信します。

私たちの作品
関連製品
パウチセル用半自動バッテリースタッキングマシン
パウチセル用バッテリースタッキングマシン
tob-m-dp-200 バッテリースタッキングマシン 半自動スタッキングマシンです。ポジティブ&の複数の層を積み重ねるための理想的なツールです。パウチセル用の負極とセパレータ。
自動スタッキングマシン
バッテリー電極用自動積層機
このバッテリースタッキングマシンは全自動スタッキングマシンです。ポジティブ&の複数の層を積み重ねるための理想的なツールです。パウチセル用の負極とセパレータ。
半自動ラミネート機
バッテリー用の半自動ラミネート加工機
このマシンは、大きな正方形のリチウムイオンパワーバッテリースタックの設計と開発用に設計されており、Z形スタックチップを使用しています。
ラミネーション機
半自動ラミネート機
バッテリーコアの積層プロセスに適しています。正および負の電極とセパレーターをスタックします。スタックポッドに配置する正および負のフィルムを手動でラミネートする場合、セパレーターの自動巻き戻し、修正、セパレーターの周りの精密なロッドレスシリンダーの横方向の動き、2セットポールピース、絶縁フィルム、ラミネートフロアの周りに押し付けられたループ圧力針の自由に設定することができます。 plc hmiシステムは、操作が簡単な人間とコンピューターの対話を実現します。
リチウム電池積層機
リチウムイオン電池電極積層機
リチウムイオン電池半自動スタッキングマシン
リチウム電池積層機
半自動リチウム電池スタッキングマシン
この半自動リチウム電池スタッキングマシンは、ポーチセルのスタッキングに使用されます。
バッテリースタッキングマシン
リチウムパウチセル用自動電池電極積層機
この自動電池電極積層 機は、主にリチウム イオン パウチ セルの Z 型積層プロセスで使用されます。
バッテリースタッキングマシン
半自動電池電極積層機
TOB-BDP100-S バッテリー積層機は、主にリチウム電池セルの正極および負極とセパレーターの Z 字型スタックアセンブリに使用されます。
