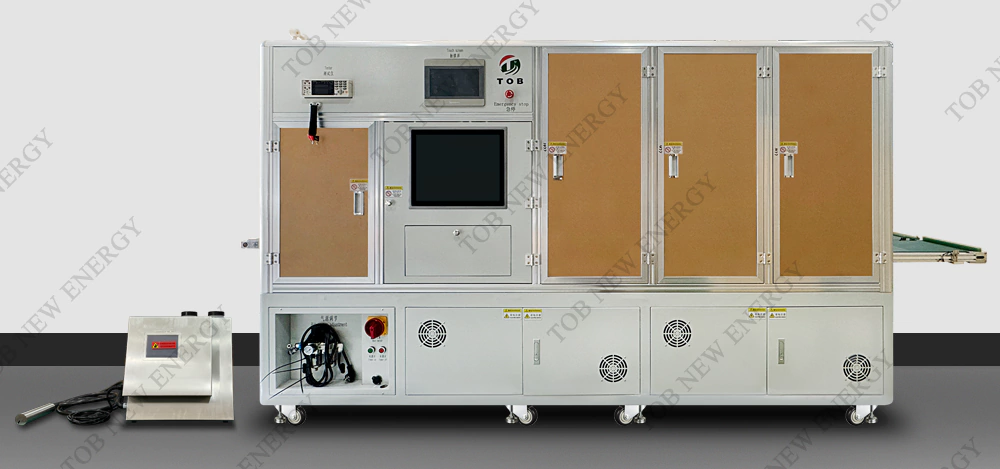

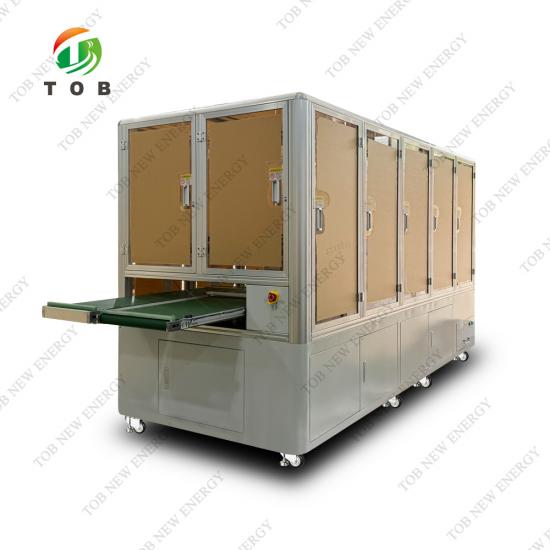

パウチセル電圧グレーディングマシン

このTOB-BVG-PMCパウチセル電圧グレーディングマシンは、主にパウチセルのコードスキャンによるOCVおよびDCIR試験に使用されます。本装置は、パウチセルのコードスキャン、OCV、DCIR試験、インクジェット印刷を実現します。

ブランド:
TOB NEW ENERGY
商品番号。:
TOB-BVG-PMC
注文（moq）:
1set
お支払い:
L/C,T/T
製品の起源:
China
出荷港:
XIAMEN

今すぐお問い合わせ

製品の詳細

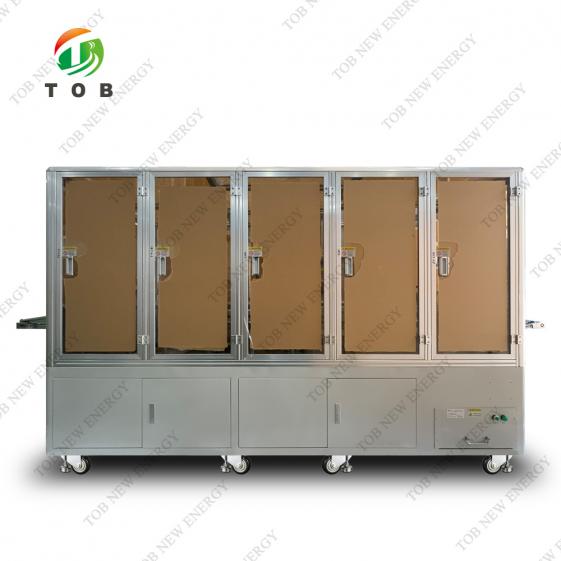

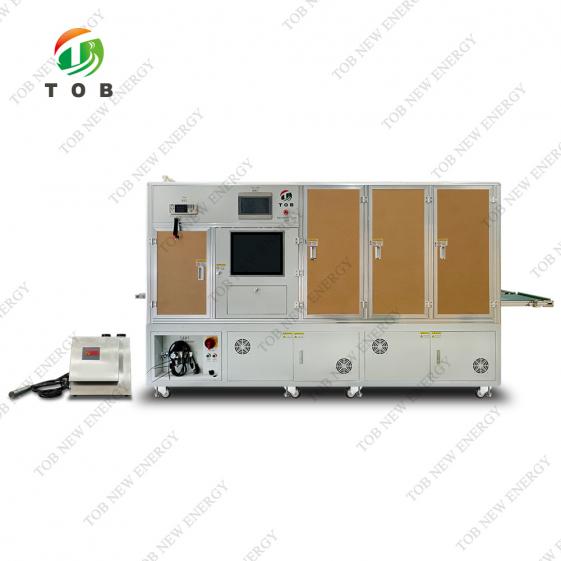

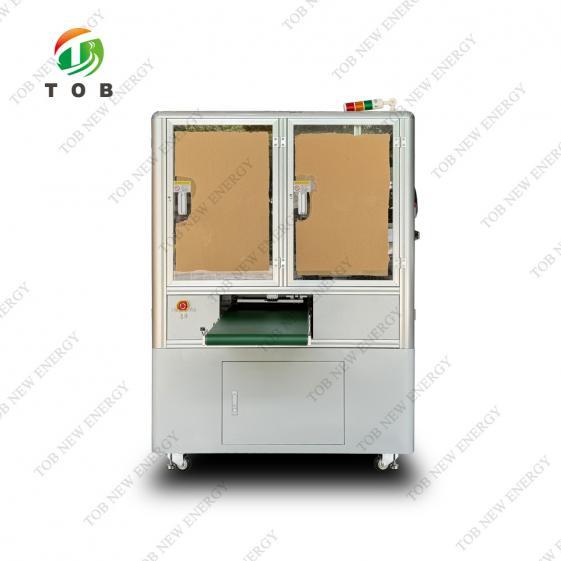

パウチセル電圧グレーディングマシン

仕様

このTOB-BVG-PMCパウチセル電圧グレーディングマシンは、主にパウチセルのコードスキャンによるOCVおよびDCIR試験に使用されます。本装置は、パウチセルのコードスキャン、OCV、DCIR試験、インクジェット印刷を実現します。セルのバーコードは自動コードスキャンガンでスキャンされ、セルに貼り付けられます。高精度試験装置でセルの内部抵抗と電圧が試験されます。セルの試験パラメータと試験時間はサーバーに送信され、サーバーは保存されたデータを自動的に記録し、結果を装置にフィードバックします。装置は結果に基づいてOK/NGを判定します。

機器の基本機能

このマシンは、顧客が提供する技術要件に従って、生産効率の向上と製品の製造コストの削減を前提とし、顧客向けのセル生産技術を実現するというコンセプトに従って、手動でのロードとアンロード、テストサイトへの自動配送、自動電圧内部抵抗テスト、自動 DCIR テスト、自動コードスキャンとデータ相互作用の機能を統合した自動装置です。

フローの説明と機器の構造レイアウト（サイズは参考用であり、実際の設計によって異なります）

手動供給組立ライン → 組立ラインの流れ方向テスト位置 → OCVテスト → DCIRテスト → スキャンおよびスプレーコードテスト → NG選択 → OK組立ライン流出（NG組立ライン流出） → テストされたセルを手動で取り外す

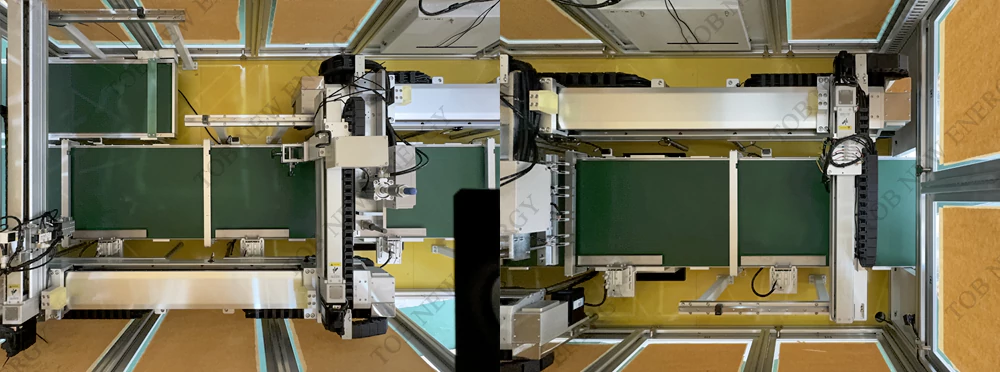

機器の仕組みとワークフロー

手動トレイ供給: テストする製品を手動で供給ラインに置き、供給ラインはステップ値を取ってテスト位置まで送ります (一度に 1 つのセルがテスト用に置かれます)。
電圧および内部抵抗テスト：位置決め後、コードスキャンを開始し、データバインディング後にテストを実施します。テストモジュール機構は、プローブ接触を介してトレイ内の単一製品の電圧と内部抵抗をテストし、テストデータは産業用コンピュータにアップロードされ、判定および保存されます。テスト後、テストされたバッテリーは流水ベルトによって後端に流れます。
DCIRテスト：位置決め機構がトレイを位置決めし、DCIRをテストします。テスト機構がプローブをタブに押し当て、収集されたデータは産業用コンピュータにアップロードされ、判定と保存が行われます。

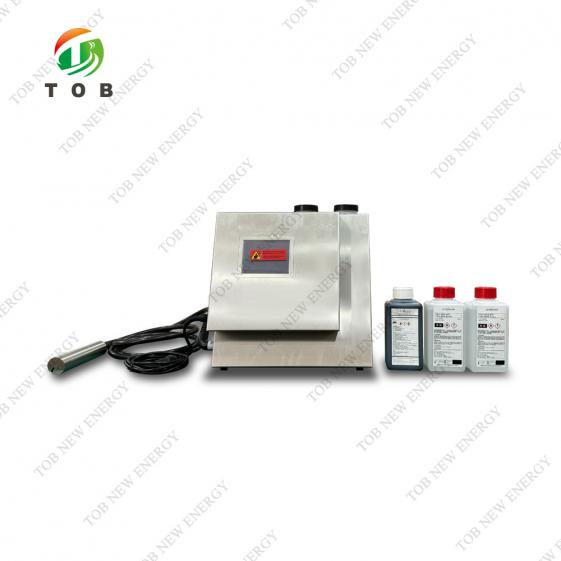

スプレーコードスキャンステーション：バッテリーをスプレーコードスキャンステーションに移動すると、位置決め機構が吸盤を配置し、スプレーコード機構がコードをスプレーします。スプレーコードが完了すると、スキャンとバインドが行われ、データはローカルコンピュータに最後に保存されます。
NG選択ステーション：バッテリーがNG選択ステーションに移動すると、位置決め機構が吸盤の位置を決め、位置決め後、NGジャンプ動作を行い、NGバッテリーをNG組立ラインに送ります。NG組立ラインは、組立ラインが満杯になるまで1ポジションずつ移動し、アラームが鳴ったら手動でNG製品を取り除くように促します。
セルのブランキング: セルのテストが完了したら、テスト済みのセルを組み立てラインの最後に手動で取り出してテストを完了します。

設備は入荷する材料と製品の仕様に合わせて調整されます。

パウチセル範囲：幅35～135mm、高さ60～200mm（タブを含む）、厚さ3.5～13.5mm
真空成形ディスクのサイズ要件：長さ L=320mm-400mm、幅 W=260mm-350mm、吸盤位置幅 B ≥ 18mm
真空成形ディスクの外観要件：単一ピットの水平および垂直間隔が均一であること

技術的パラメータ

各システムの技術仕様

アイテム	テクニカル指標	述べる
効率	8～10ppm	DCIRテスト時間に応じて
初回合格率	≥99%	不良品の入庫品を除去する
力	5kW	機器の動作電力
ノイズ	≤60 dB	安定生産時の装置から1メートル離れた場所のデータです。
テストの再現性	日置電機 BT3562A	電圧：0～5V 内部抵抗測定範囲：0～50mΩ OCV精度：+0.01%、表示電圧：0.01 mV 表示抵抗:0.01mΩ ACインピーダンス:0～1000ヘルツ
DCIRテスター	5V300A	IR精度：+0.5%

標準部品構成表と脆弱部品リスト

標準部品と主な構成表（標準部品のパラメータはメーカーから提供されます）

いいえ	アイテム	ブランド	述べる
1	スライドウェイ	ハイウィン	ハイウィン
2	センサー	オムロン	303
3	ベアリング	YTP、UBC	60シリーズ
4	シリンダー、ソレノイドバルブ	エアタック	ACQ/TCL/TN
5	PLC	パナソニック
6	タッチスクリーン	ワインビュー	TK6071

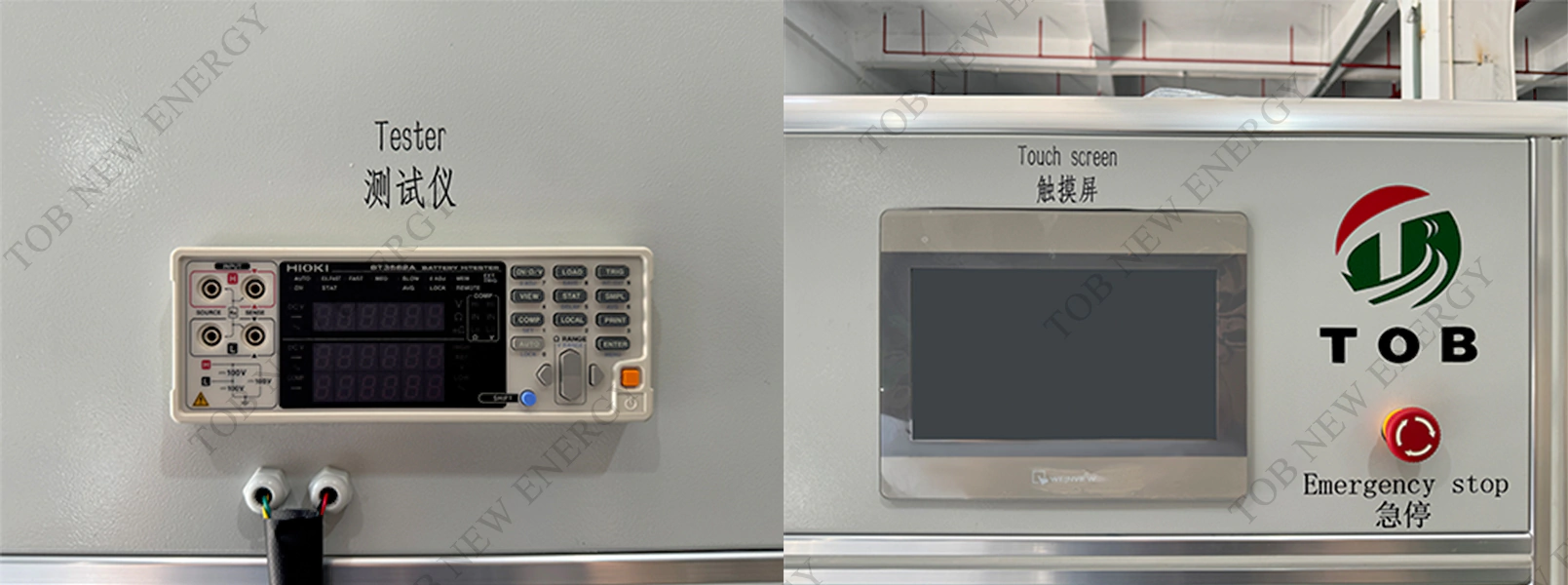

7	OCVテスター	日置	BT3562A
8	産業用タッチスクリーンオールインワンマシン	WWZS-VP19L
9	コードスキャンガン	ハイクビジョン
10	ステップモーター	イノヴァンス	57/86/110
11	サーボモーター	リードシャイン	400W/750W
12	DCIRテスター	8チャンネル	5V300A

述べる：

上記ブランドの部品が在庫切れの場合は、お客様にご連絡することなく、同等の部品に変更させていただきますので、納期に影響はございません。ご理解のほどよろしくお願いいたします。

脆弱な部品のリスト

いいえ	アイテム	モデル	量	述べる
1	テストリード	MNP50-A8	2	OCV
2	テストリード	300A	2	DCIR

インストール環境要件

アイテム	仕様	パラメータ
機器仕様	寸法	(長さ)3995×(幅)1150×(高さ)1800（mm）（寸法は最終設計により異なります）
	重さ	約300kg
	色	インターナショナルウォームグレーまたはカスタマイズ
環境要件は顧客が提供する必要がある	空気供給	圧力 ≥ 0.5MPa（顧客提供）
	真空	真空度 ≥ -85KPa（顧客提供）
	電源	電圧220V 50Hz；電圧脈動<±10%；電力：5KW（アース線と欠相保護が必要です）
	ベアリング	>300kg／m2
