水系電池用光学試験装置

水系電池用光学試験装置

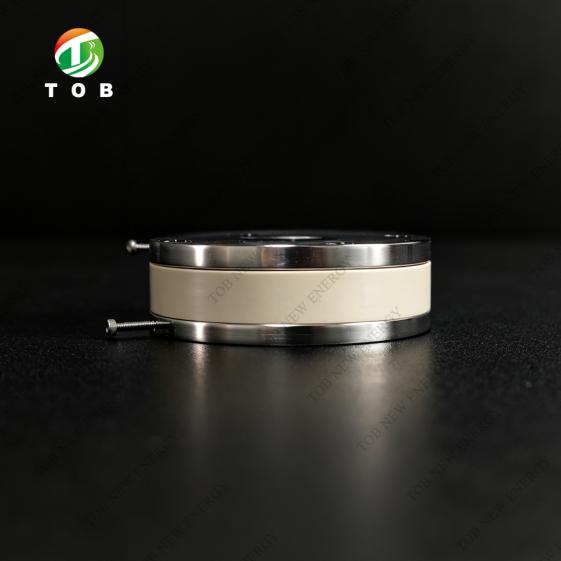

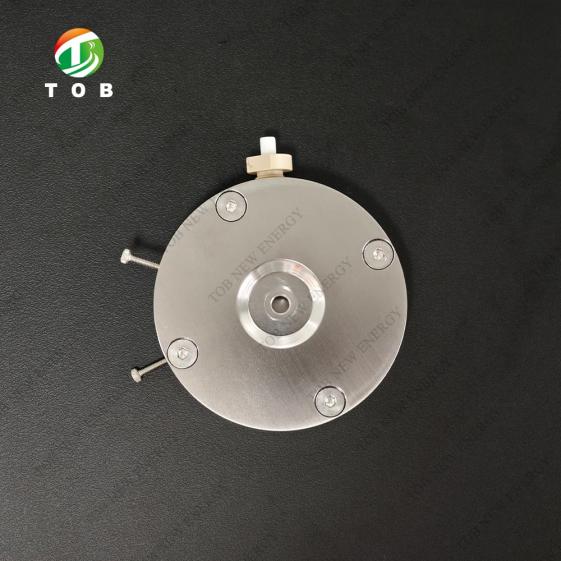

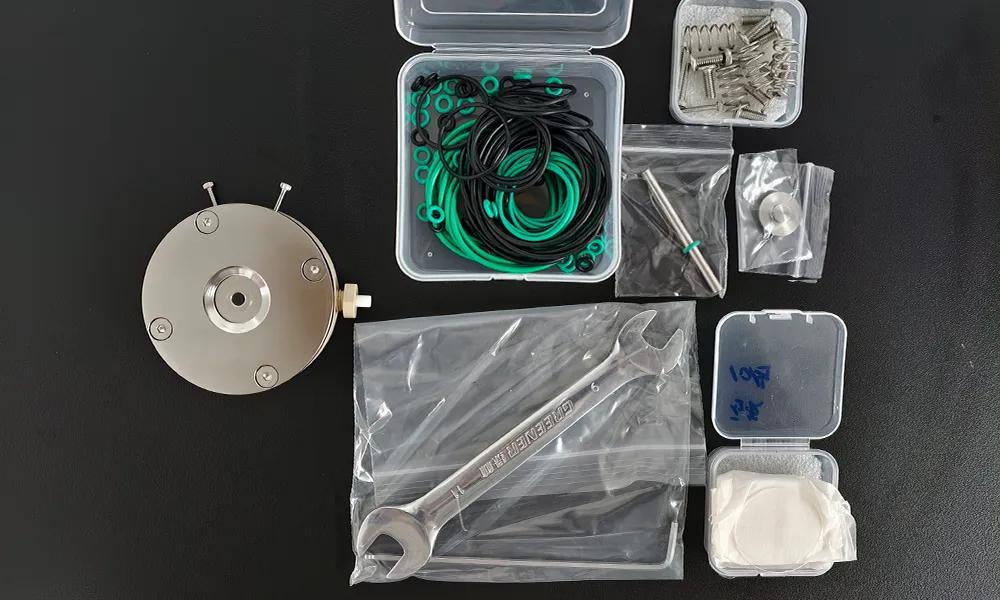

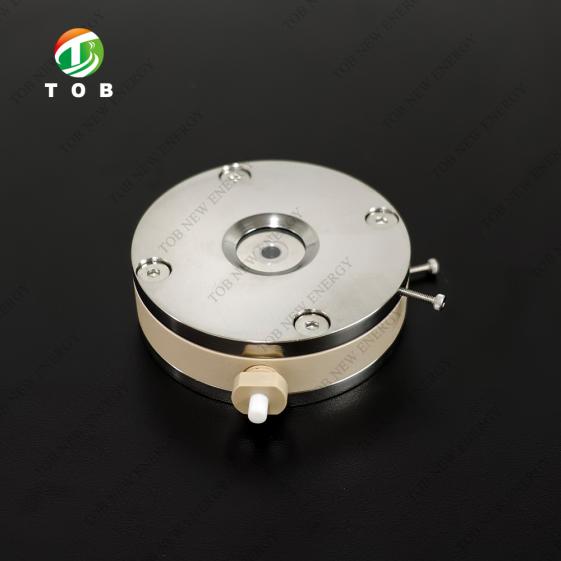

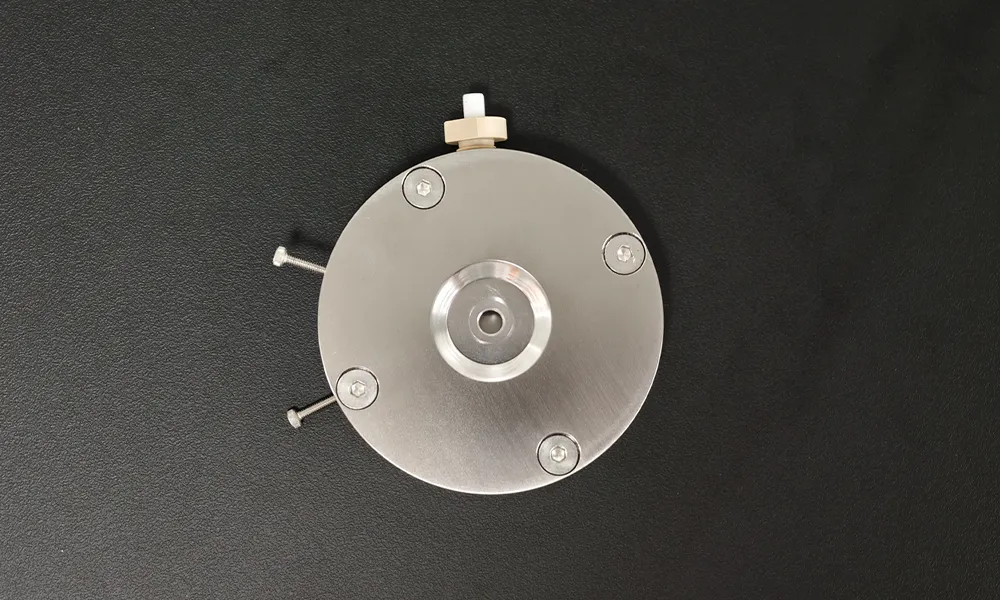

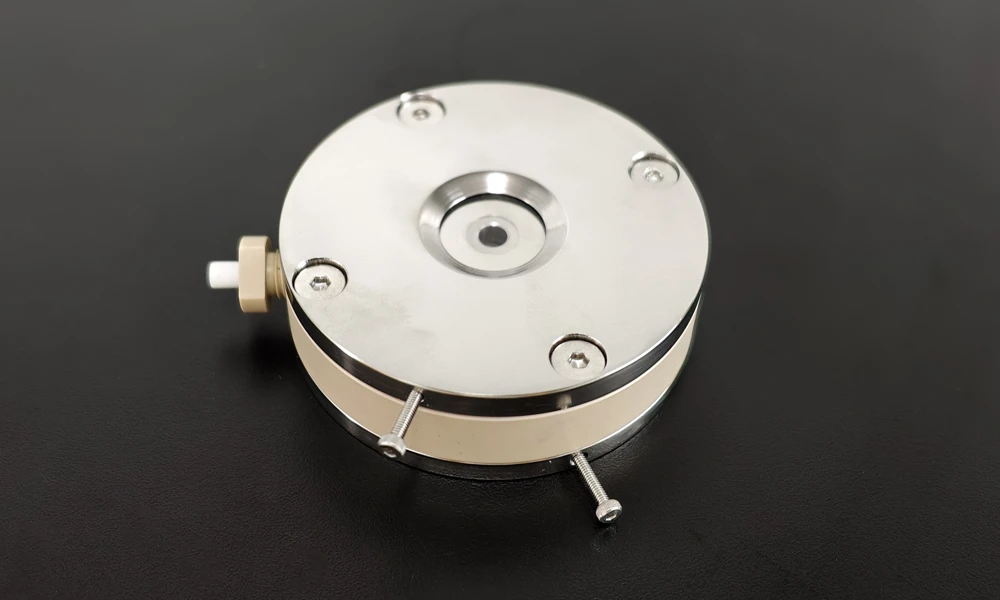

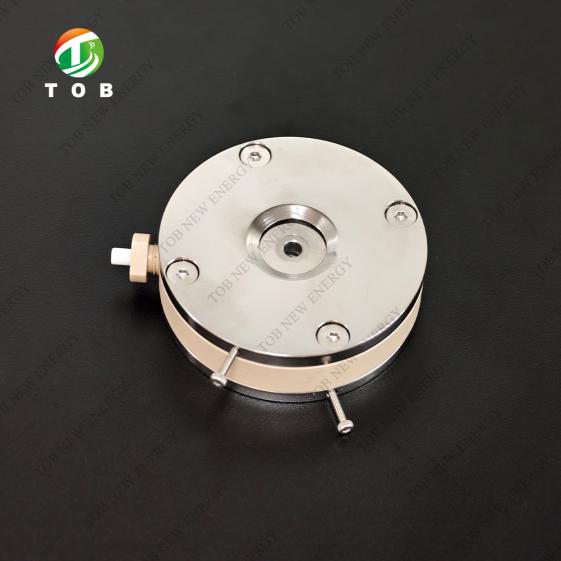

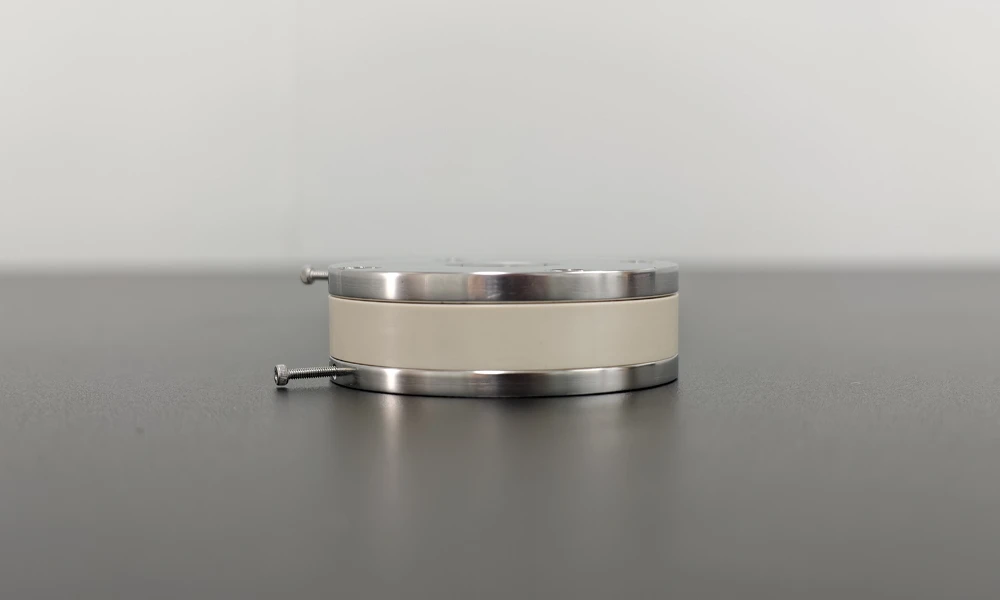

このTOB-YCSX-3-16PTIは、平面型水系電池試験用に設計された特殊な光学試験治具です。セルは内径16mm以下、厚さ5mm以下の電池に対応し、有効観察径は8mmです。治具の外径は65mm、高さは21mmです。試料と接触するセル本体キャビティの材料は高純度チタンで、空気にさらされる部分は316ステンレス鋼、絶縁部品はPEEK材料で作られています。本装置は、光学顕微鏡、ラマン分光法、赤外分光法を用いた平面型試験に適しています。側面の穴により、液体の添加または直径4mmの参照電極の挿入が可能で、三電極システムとして使用できます。

製品仕様:

（1）電池を配置する内径は16mm以下、厚さは5mm以下、有効観察径は8mmです。

（2）治具の外径は65mm、高さは21mmです。

（3）試料と接触するセル本体キャビティの材料は高純度チタンで、空気にさらされる部分は316ステンレス鋼、絶縁部品はPEEK材料です。

（4）光学顕微鏡、ラマン分光法、赤外分光法による平面型試験に使用できます。側面の穴は液体の追加または直径4mmの参照電極への交換に使用でき、三電極システムとして利用できます。
