粉体混合用実験室用円錐ドラムミキサー

粉体混合用実験室用円錐形ドラムミキサー

製品概要

TOB-YZ-15L円錐ドラムミキサーは、乾燥粉末や粒状材料を均一に混合するために設計されたコンパクトな実験室用混合システムです。医薬品、化学薬品、食品加工、セラミックス、冶金、電池材料研究など、少量の精密混合が求められる分野で幅広く活用されています。

この装置は、回転ドラム式ミキシングと内部調整可能な衝撃要素を組み合わせることで、制御された分散、効率的な混合、および高い再現性を実現します。この設計は、材料の均一性が下流工程の性能に直接影響する用途に特に適しています。

技術仕様

構造設計と混合形状

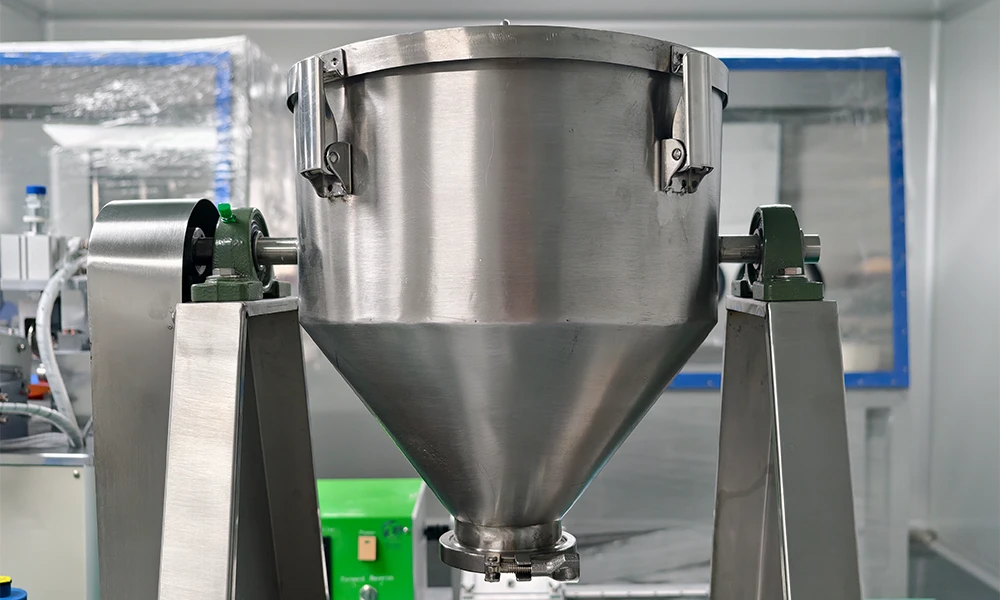

混合ドラムは、円筒部と円錐台部を溶接して一体化した複合構造を採用している。直径の大きい方の端部は原料投入口として、直径の小さい方の端部は排出口として用いられる。両端はクランプ式のカバーで密閉されており、運転中の気密性を確保し、原料漏れを防止する。

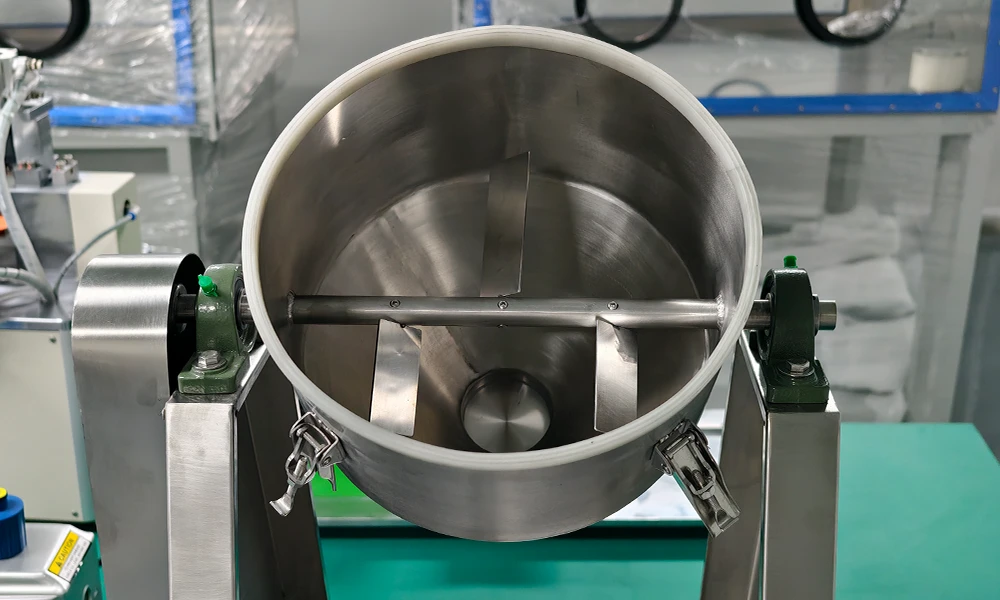

ドラム内部には水平方向の金属シャフトが固定されており、そのシャフトに沿って複数の金属ブレードが取り付けられている。従来のミキサーとは異なり、シャフト自体は回転せず、ドラム全体がシャフトを中心に回転する。この構造により、原料と内部の混合要素との間に相対的な動きが生じる。

重要な構造上の特徴は、金属製のブレードがネジでシャフトに固定されているため、工程要件に応じて角度を調整できる点です。調整手順は簡単です。オペレーターは固定ネジを緩め、ブレードを希望の角度に設定し、ネジを締めて固定します。この設計により、一般的なドラムミキサーでは見られないレベルの工程柔軟性が実現されています。

混合機構と作動原理

運転中、ドラムは制御された速度で回転し、材料を内壁に沿って上方に運びます。重力が摩擦力を上回ると、材料は下方に落下し、連続的な回転サイクルを形成します。

落下する物質は、固定されているが角度調整可能なブレードと相互作用し、このブレードは粒子の軌道を変化させる上で重要な役割を果たします。この相互作用により、以下の現象が生じます。

● 衝撃による分散、凝集体の破壊
● 物質の流れの方向性再分配
● 成分間の混合性の向上

ブレードの角度を調整できるため、材料の衝突の強度と方向を制御できます。ブレードの角度を急にすると衝突強度と混合効率が向上し、角度を緩やかにすると、壊れやすい材料に適した穏やかな混合作用が得られます。この調整機能により、同じ装置でより幅広い材料特性とプロセス要件に対応できます。

双方向回転とプロセス制御

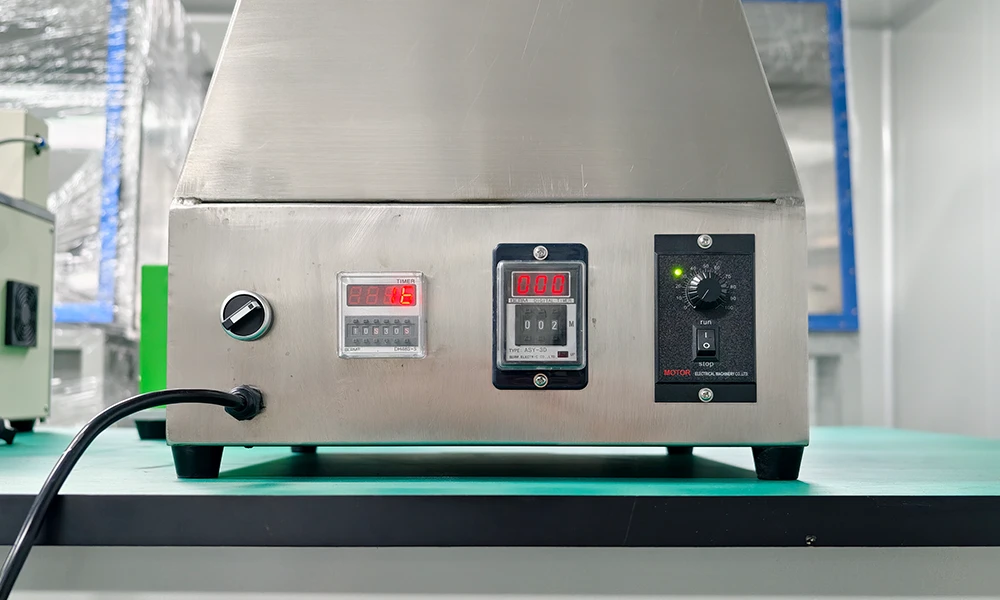

の TOB-YZ-15L 円錐形ドラムミキサー プログラム可能な双方向回転システムを搭載しており、設定された時間間隔（1～60秒）内で時計回りと反時計回りの回転を自動的に切り替えることができます。

例えば、ミキサーは以下のように設定できます。

● 時計回りに10秒間回転させます
●次に、反時計回りに10秒間回転させます。
● 合計混合時間に達するまでこのサイクルを繰り返します

この交互の動きにより、ドラム内部で一定の材料の流れパターンが形成されるのを防ぎます。これは、一方向への連続回転時に起こり得る現象です。動きの方向を常に変化させることで、材料が繰り返し再分配され、混合の均一性が大幅に向上します。

速度と混合パラメータの制御

回転速度は0～34rpmの範囲で連続的に調整可能で、様々な材料特性に正確に対応できます。標準的な混合時間は6～8分で、小ロット生産に最適な性能を発揮します。

調整可能なブレード角度と双方向回転を組み合わせることで、このシステムは3つの主要な制御変数を提供します。

●回転速度
●回転方向サイクル
● ブレード角度

この多項目制御により、ユーザーは混合プロセスを効率性と材料保護の両面から微調整することが可能です。

アプリケーションシナリオ

の TOB-YZ-15L 円錐形ドラムミキサー 高い混合均一性とプロセス再現性が求められる用途に特に適しています。

代表的な用途としては以下のようなものがあります。

● 電池材料（活物質粉末、導電性添加剤、バインダー）の乾式混合
● 造粒前の医薬品粉末の混合
● 食品および飼料原料の均質化
● セラミック粉末および冶金粉末の製造

例えば、電池の研究開発において、導電剤の分散性は電極の導電率と均一性に直接影響します。調整可能なブレード設計により混合強度を最適化でき、デリケートな材料を損傷することなく分散性を向上させることができます。

運用上の利点

の TOB-YZ-15L 円錐形ドラムミキサー パフォーマンスとユーザビリティの両方を向上させる複数の設計機能を統合しています。

● 固定内部構造を持つ回転ドラムにより、機械的な複雑さが軽減されます。
● ブレード角度を調整することで、さまざまな材料に対して柔軟な加工が可能になります
●双方向回転により混合の均一性が向上します
● 密閉構造により、粉塵の漏れや汚染を最小限に抑えます。
● ステンレス製構造により、耐久性と清掃の容易さを実現

サポートとカスタマイズ

TOBニューエナジー 機器選定、プロセスコンサルティング、アフターサービスを含む技術サポートを提供します。特定の材料特性や実験要件に基づいたカスタム構成も可能です。

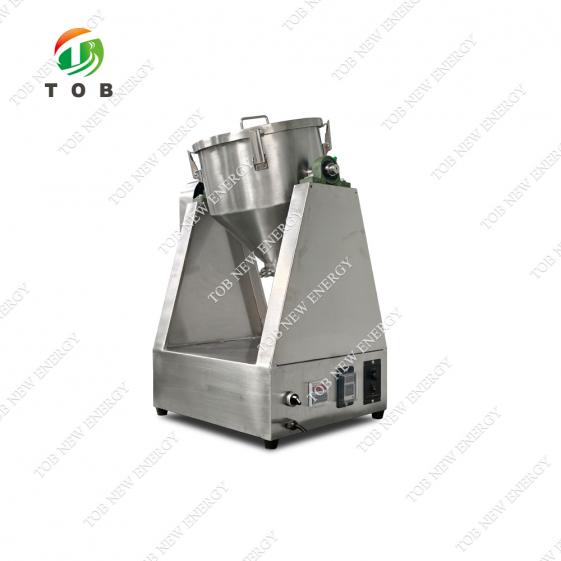

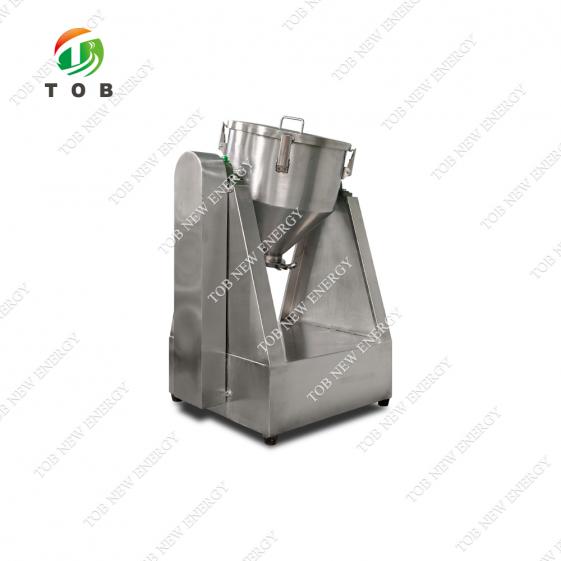

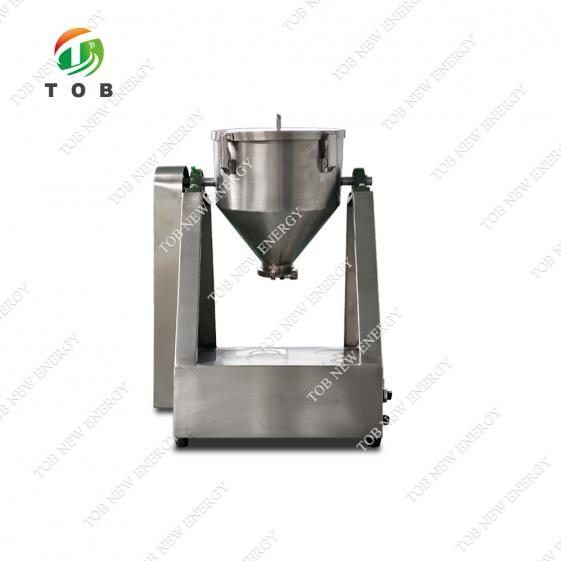

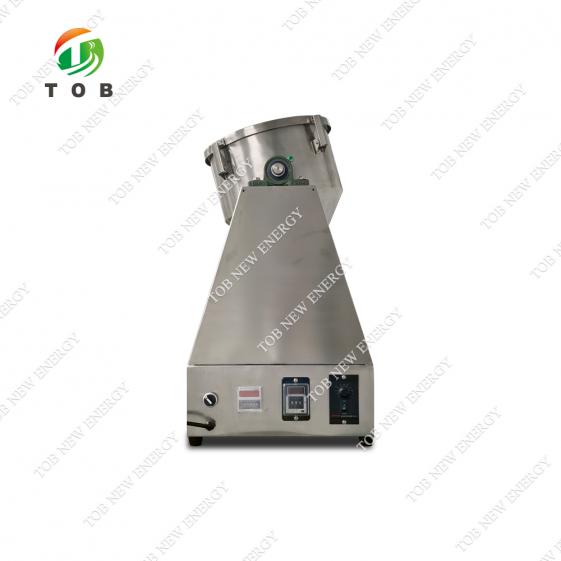

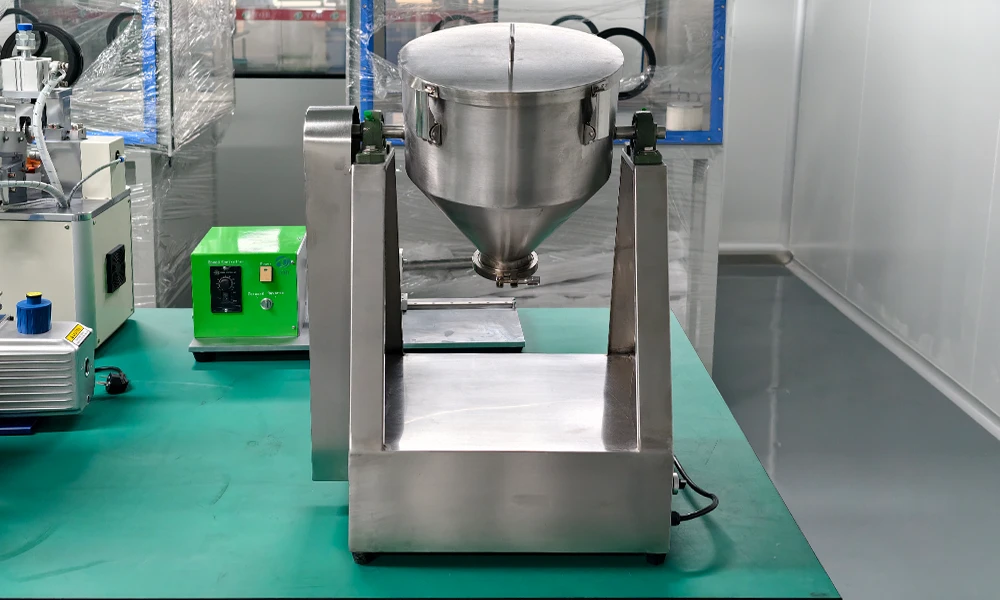

製品展示
