電動コインセルかしめ機

コインセル圧着機 電動圧着・解体機 - TOB-DF-160

CR20シリーズコインセル用、1200 kgのデジタル設定値と交換可能なダイを備えた電動圧着プレス（グローブボックス内外で使用可能）

製品概要と最適な用途

TOB-DF-160は、電動のコインセル圧着・解体機です。タッチスクリーンで入力された圧力でCR20シリーズのケースを密閉し、検査のためにセルを分解する必要がある場合には再び開くことができます。これはコインセル製造ラインのシーリング工程であり、セル組立と電気化学テストの間に位置します。

油圧式ハンドクリッパーがオペレーターに感覚でのポンピングを要求するのに対し、この機体は最大1200 kgの設定値を保持し、その数値を画面に維持するため、20個目のセルも200個目のセルも同じ圧力で閉じられます。20 mmのワークストローク、250 mm x 185 mm x 450 mmのフレーム、30 kgの正味重量は、空気中の水分に敏感なセルを外気で圧着するのではなく、ユニットをグローブボックスに持ち込んで360 mmのアンチチャンバーを通過させることができるサイズに設計されています。

新機能のアップグレード：従来機よりも高速なシーリング速度と低騒音化を実現。

こんな用途に最適：

• CR2016、CR2025、CR2032セルをバッチ単位で密閉し、バッチ全体で1つの圧力値を必要とする電池材料研究ラボ。
• プレスをアンチチャンバーから搬入し、ボックス内で操作する必要があるグローブボックスのワークフロー。
• オペレーターがハンドルをポンピングすることなく、同じユニットを一日中稼働させなければならない工場での小規模なボタン電池生産。
• ダイが交換可能であるため、乾式粉末タブレット、湿式粉末タブレット、プレス成形品、リベット留め部品のプレスも行う研究室。
• 必要な圧着力が1200 kgを超える場合、セルが4680などの大型フォーマットである場合、またはラインに完全自動シーリングステーションが必要な場合には適していません。

TOB-DF-160の正面と背面：前面にはタッチスクリーンと上部ダイ、背面にはモーターとフレームがあります。

CR1016ケースやCR20シリーズ以外のフォーマットを圧着しますか？ケースコードとお客様のプロセスで使用する圧力をお知らせいただければ、ダイを確認いたします。

コインセルワークフローにおけるシーリング工程の位置づけ

コインセルは1回の圧着で閉じられる5〜6個の部品の積層体であり、その前のすべての工程が圧着力を維持できるかどうかを決定します。TOB-DF-160はそのチェーンの最後の機械的工程を担います：

1. 電極ディスクは、切断ダイを使用して、コーティングされた箔または乾燥した電極シートから打ち抜かれます。TOB-CP60 手動コインセル電極ディスク切断機
2. ケース、キャップ、スペーサー、ウェーブスプリング、ワッシャーは、選択されたフォーマットに合わせて次の項目から選ばれます：コインセル部品の範囲。
3. リチウムやその他の空気に敏感な化学物質の場合は、グローブボックス内で、電極、セパレーター、電解液をケースに入れます。
4. セットされたケースをダイに置き、TOB-DF-160上で設定圧力でかしめます。これがこのページで説明するステップです。
5. 封口されたセルを静置した後、次のようなコインセルテストアナライザーでサイクル試験を行います。TOB-CT-4008-5V5mA。

この工程では、かしめによってセパレーターとガスケットの圧縮、およびケースと電極間の接触抵抗の2つの要素が決まります。圧力が不足するかしめではガスケットが圧縮されずにセルが漏液し、圧力が過剰なかしめではシールがつぶれて缶が変形する恐れがあります。そのため、機械のサイズではなく圧力値こそが、管理すべき重要なパラメータとなります。

TOB-DF-160の主なエンジニアリング特性

• タッチスクリーン圧力制御： 封口圧力はタッチスクリーンで入力され、サイクル中もディスプレイに表示され続けるため、すべてのセルで手作業で繰り返す代わりに、1つのバッチに対してパラメータを一度設定するだけ済みます。高度な自動化は宣伝文句ではなく、実用的な成果です。オペレーターがケースをセットすると、残りのサイクルは機械が行います。
• 最大1200 kg、自由に設定可能： プレスの定格は最大1200 kgで、実際の作業値はその上限値以下に画面上で設定されます。上限値よりも読み取り値の方が重要であり、次のバッチがそこから再現される数値になります。
• 20 mmの作業ストローク： ラムは開放位置と閉鎖位置の間を20 mm移動します。これは、ダイとロードされたケースを手動でセットし、邪魔になる長いレバーアームなしでスタックを閉じるために必要なスペースです。
• 360 mmのアンチチェンバーを通ってグローブボックス内に搬入： フレームは250 mm x 185 mm x 450 mmで、正味重量は30 kgであるため、機械を分解することなくφ360のアンチチェンバーを通過させ、ボックス内で操作できます。リチウム金属や反応性電解質の場合、卓上専用プレスで強いられる外気中での移動が不要になります。
• 電動駆動、手動ポンプ不要： 電動ドライバーが油圧ハンドルに取って代わります。これが油圧式クリンパーに対する省力化の理由です。クリンピングプロセスは、手動ポンプの振動や、不均一に閉じられたケースに続く液漏れなしで実行されます。
• 交換可能なダイ、スチール構造：精密なダイがケースをしっかりと定位置に固定し、頑丈なスチールフレームがラムの位置を揃えるため、正確で再現性の高いシーリングが可能です。ダイが独立したパーツになっているため、同じプレス機で乾式粉末タブレット、湿式粉末タブレット、プレス成形、リベット留めも行えます。
• 省スペース設計、メンテナンスしやすい構造：グローブボックス内で操作できるほど小型であり、ガイドポスト、可動プレート、ダイをフレームを分解せずに清掃および給油できるように外観とレイアウトが工夫されています。

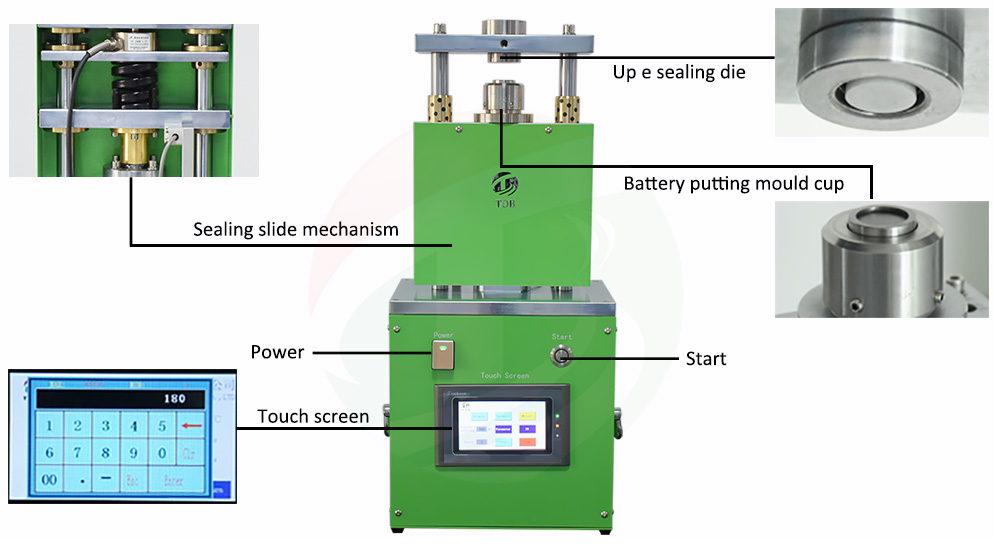

TOB-DF-160の各部品の名称：タッチスクリーン、上部ダイ、ガイドポスト、可動プレート、ベース。

完全な仕様

1. 機械仕様

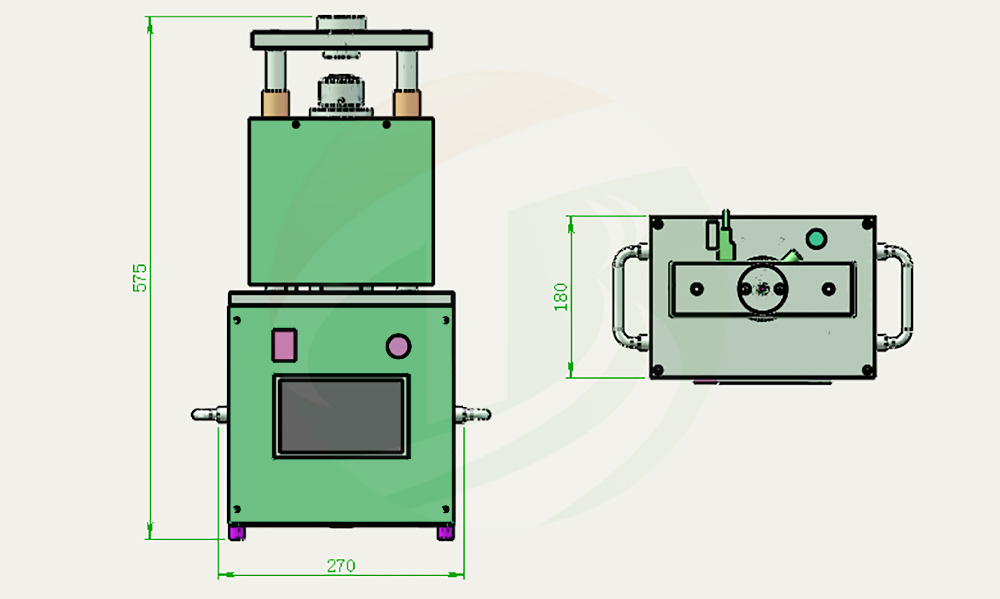

外形寸法が270 mm x 180 mm x 575 mm（旧バージョン）のTOB-DF-160の正面図と上面図。（製品は常に更新および反復されているため、画像と寸法は参考用です。）

2. ダイスとケースの互換性

ダイスは、マシンがどのセルを封口できるかを決定する部品であり、フォーマットを変更する際に交換する唯一の部品です。

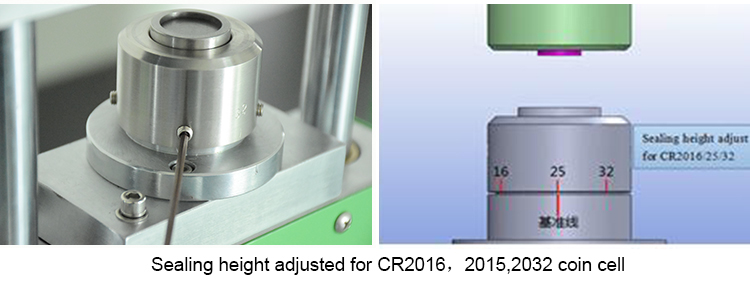

TOB-DF-160のクリンピングダイス、CR2016、CR2025、CR2032コイン電池ケース用サイズ。

CR1016ダイおよびケースオプション

CR1016ケースへのダイの適合

CR1016は一般に使用される中で最小のフォーマットであり、人々が間違えやすいものです。CR20のダイは約2倍の直径のケース用に切り出されているため、キャップがガイドされず、ガスケットが圧縮されることもありません。この機械にはオプションとして専用のCR1016ダイが用意されており、それに付属するケースセットは304ステンレス鋼製です。

適合するCR1016圧着ダイの隣に並べられた、圧着済みのCR1016コイン型電池。

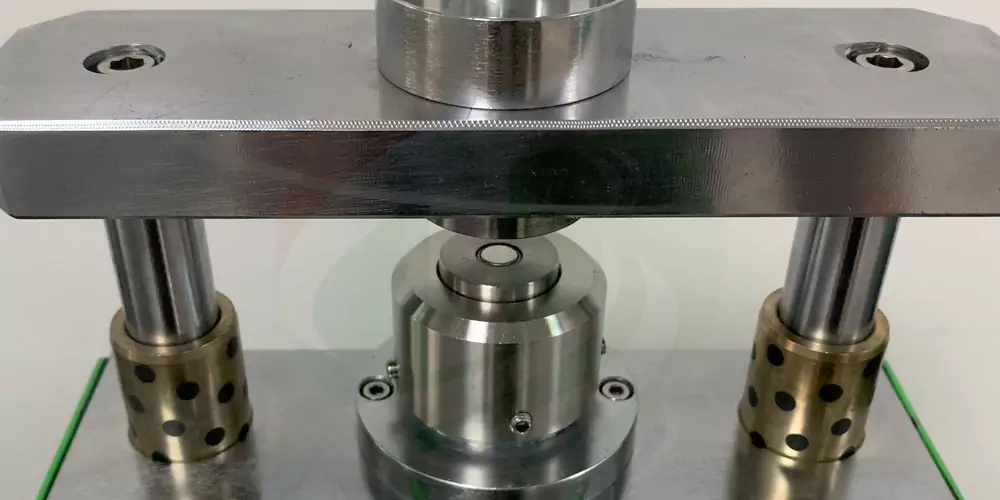

ダイにセットされ、圧着されているCR1016コイン型電池。

当社では、CR1016ケース自体の100個入りセットも提供しています。材質は304ステンレス鋼で、ケースとダイが確実に適合するように、対応するダイオプションが付属しています。ケースセットは別途「CR1016 coin cell case 304SS and crimping die」として、型番TOB-1016-304SSで掲載されています。

304ステンレス鋼製CR1016コイン型電池ケース100セット。CR1016ダイと組み合わせて使用する消耗品です。

実用的な操作上の推奨事項

1. バッチの最初のセルの前

• ケースに対するダイの確認： 箱に記載されているケースコードは、機械内のダイと一致している必要があります。CR2032のキャップとCR2016の缶を混ぜることは、セルが密封できない最も一般的な原因です。
• 画面上の設定値の確認： 圧力値は、サイクルが開始する前にディスプレイに表示されます。前任のオペレーターが必要な位置に設定したままだと思い込むのではなく、各バッチの開始時に読み取ってください。
• ダイの表面とガイドポストを清掃し、注油してください。ダイ表面の残留物は後続のすべてのセルに転写され、ガイドポストが乾燥しているとラムが引きずられます。
• ケースをしっかりと座屈させてください。ケースは自身の重みでダイに落ち込む必要があります。無理に押し込まなければならない場合、ダイとケースのフォーマットが一致していません。

2. メンテナンスと安全性

• 毎日：ガイドポストやその他の可動部から汚れを拭き取り、清潔に保ち、動きがスムーズになるようにオイルで潤滑してください。
• 使用後：電源を切り、可動プレートを元の位置に戻します。長期保管する場合は、上部ダイスクリューを取り外し、クリンピングダイを取り出して清掃し、その表面を清潔に保って軽くオイルを塗布してください。
• 定期的に：機械の各部のネジ、ナット、ピン、その他の留め具に緩みがないか点検し、完成したセルも作業者も危険にさらされないようにしてください。
• 絶対に：ガイドポスト、スライドプレート、または作業領域の危険ゾーンに手やその他の部位を入れないでください。また、2人以上で同時に機械を操作させないでください。

技術に関するよくある質問 (FAQ)

Q1: 1200 kgの最大値よりも圧力設定値の方が重要なのはなぜですか？

最大値は上限であり、作業上の値ではありません。セルが密閉されるかどうかを決定するのは、ケースに実際に加えられる力であり、同じケースを異なる2つの力で閉じると、ガスケットの圧縮率が2つ異なります。油圧式ハンドクリリンパーでは、その力は作業者がどれほど強く、どれほど長くポンピングするかによって決まりますが、この機体では入力されて画面上に保持されるため、その値は作業台にいる個人のスキルではなく、プロセスの文書化されたパラメータになります。論文で結果を証明しなければならない研究室にとって、それは再現性のある方法と単なる経験談との違いを生むものです。

Q2: CR20シリーズのケースに対して20 mmのワーキングストロークで十分なのはなぜですか？

ストロークは移動量であり、セルの閉じられた高さではありません。CR20セルは密閉されると高さが数ミリメートルしかありませんが、ラムは、装填されたケースを手動で落とし込み、フォーマット変更のためにダイを持ち上げるのに十分な距離だけダイの上から開始する必要があります。20ミリメートルあれば、オープンポジション、ダイとケースのスタック、およびその手動でのクリアランスがカバーされます。ストロークを長くしても、プレスが強くなったり、密閉性が向上したりすることはありません。単に機体が大きくなるだけであり、グローブボックス内への設置の妨げになります。

Q3: このように小型の機械に360 mmの導入室（アンテナチャンバー）の数字が現れるのはなぜですか？

空気感受性の高いワークフローにおいて、実際の制約となるのは作業台ではなく導入室だからです。プレスが導入室を通過しない場合、グローブボックスの外でセルをクリンプする必要があり、電解液がまさに密封される瞬間に露出してしまいます。250 mm x 185 mm x 450 mmのフレームと30 kgの正味重量により、分解することなくφ360の導入室からユニットを移送し、ボックス内で操作することができます。

Q4: 電動のTOB-DF-160と油圧手動式のTOB-MR-120のどちらを選ぶべきですか？

これらは同じ機械的作業を行うものであり、力の発生方法が異なります。TOB-MR-120 油圧手動式コインセルカシメ機（クリンパー）にはモーターも画面もなく、圧力はハンドポンプから供給されるため、電源が不要で低コストです。TOB-DF-160はラムを電動で駆動し、タッチスクリーンで設定値を保持します。週に数個のセルを封止する程度で、作業台での電源確保が困難な場所で作業する場合は、手動カシメ機で十分です。バッチ処理を行ったり、セッションごとに圧力値を再現して記録したりする必要がある場合は、オペレーターの疲労軽減だけで電動マシンの元が取れます。

Q5: TOB-DF-160が適さないのはどのような場合ですか？

注文前に確認すべき4つの境界条件があります。第1に、ケースが必要とする力が1200 kgを超える場合、マージンがなくなり、より大型のプレス機が必要となります。第2に、これはコインセル用のマシンです。4680、パウチ型、円筒型のフォーマットには、金型ではなく別のプレス機が必要となります。第3に、一度に1つのセルを処理する卓上ユニットであるため、生産ラインの自動封止ステーションの代わりにはなりません。第4に、駆動装置は110 Vまたは220 V AC（50/60 Hz）で動作し、手動バックアップ機能がないため、作業台に商用電源がない場所では使用できません。

Q6: カシメ後にセルが漏液したり、缶が変形したりします。最初に何を確認すべきですか？

間違えやすい部分から順に確認してください。金型とケースのフォーマットが一致しているか確認し、次に金型面が清潔でケースが水平にセットされているか確認し、次に正常なセルを作成できた既知の値と設定値を比較し、次にスタック高さを確認します。スペーサーが多すぎたり、ウェーブスプリングが高すぎたりすると、圧力に関係なくケースが設計された高さまで閉じなくなります。シールリングからの漏液は、通常ガスケットが圧縮されなかったことを意味し、これは過小な力またはケースの位置ズレを示しています。缶の歪みは、通常、力がケースの設計値を超えたことを意味します。

科学文献におけるTOB-DF-160

TOB-DF-160は10件の科学記録で型番が挙げられており、実験手順における使用方法も記載されています。

• 9件の異なる研究をカバーする10件の記録（1件の研究がプレプリントと出版バージョンの両方として掲載）

• 査読付き学術誌論文8件およびプレプリントバージョン2件。著者所属機関は3か国にわたる

TOB-DF-160の明示的な言及についてスクリーニングされたGoogle Scholarのキーワード検索に基づき、2026年10月にコンパイルされました。プレプリントはそのように識別されており、必ずしもピアレビューを完了しているとは限りません。

コインセルのフォーマットとプロセスですでに使用されている圧力をお知らせいただければ、ご注文前にダイと設定値を確認いたしますので、最初にカシメたセルをそのまま再現していただけます。
