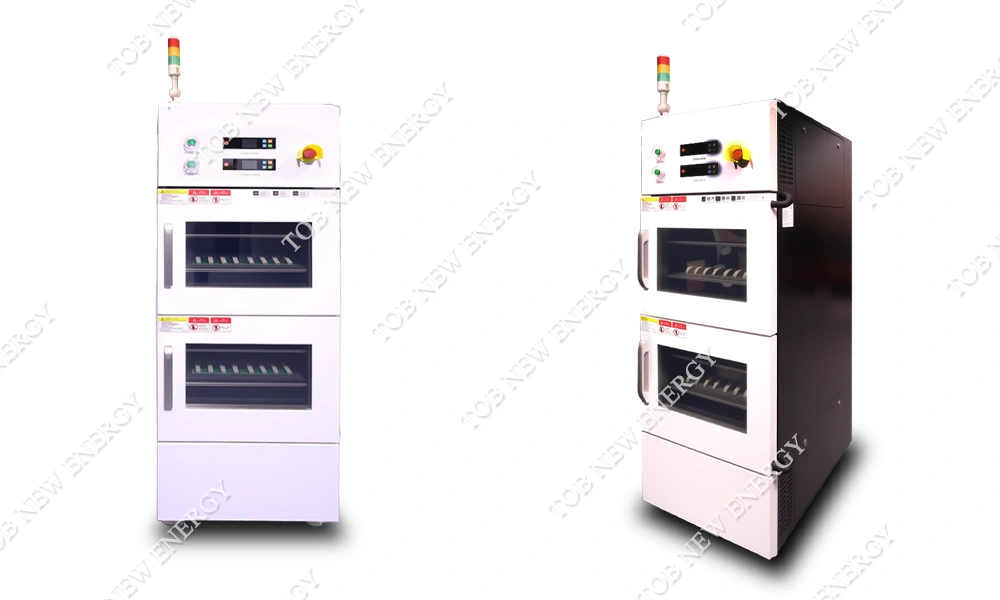

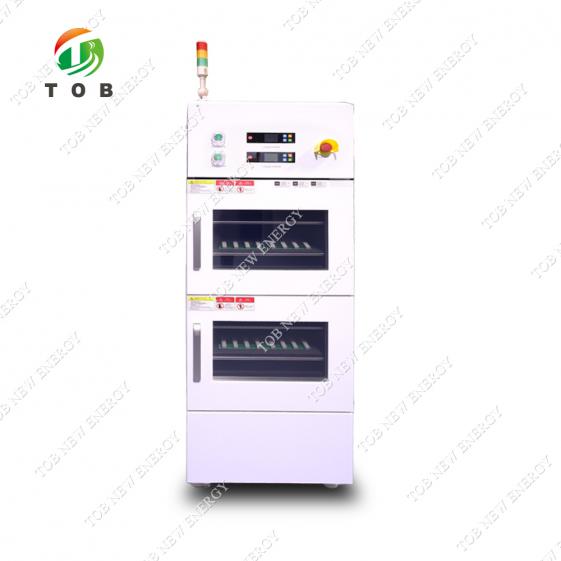

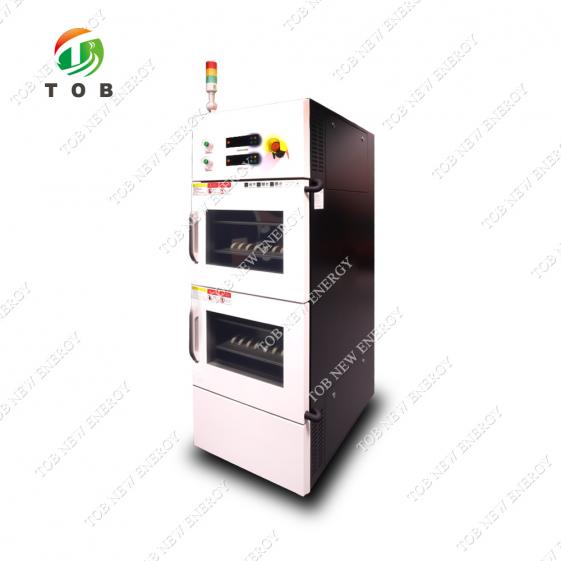

デュアル温度ゾーン 5V100mA コインセル定温テスター

TOB-200L2-5V100mA-160CH デュアル温度ゾーン 5V100mA コインセル定温試験器は、主にコインセルおよび3Cパウチセルの温度試験用に設計されています。本装置は、主に研究機関、大学、および電池製造企業の試験ラボを対象としています。

ブランド:
TOB NEW ENERGY
商品番号。:
TOB-200L2-5V100mA-16
注文（moq）:
1set
お支払い:
L/C,T/T
製品の起源:
China
出荷港:
XIAMEN

今すぐお問い合わせ

製品の詳細

デュアル温度ゾーン 5V100mA コインセル定温テスター

仕様

デュアル温度ゾーン 5V100mA コインセル定温テスター
製品モデル	TOB-200L2-5V100mA-160CH
製品の応用
アプリケーションシナリオ	スナップオンセルの定温テスト電子機器、電気機器、計測機器、材料、半導体などの製造企業は、不燃性および非爆発性の物品に対して定温試験を実施しています。環境保護、農業および畜産、水生研究機関および生産のための水分析、細菌、カビ、微生物培養、保存、植物栽培、繁殖試験定温試験
サンプルの制限	このテスト機器は禁止されています: 可燃性、爆発性、揮発性物質のサンプルの試験または保管腐食性物質サンプルの試験または保管強力な電磁波源からのサンプルのテストまたは保管放射性物質サンプルの検査と保管高毒性物質のサンプルの検査と保管試験または保管中の上記の物質または物体のサンプルの試験または保管
容積、サイズ、重量
公称容量	100L×2（単一温度ゾーンの容積100L）
内箱サイズ	W500 mm×D500 mm×H400 mm（単一温度帯）
外形寸法	幅600mm×奥行950mm×高さ1920mm
重さ	約300kg
パフォーマンス
テスト環境条件	周囲温度は+25℃、相対湿度は85％以下、試験室内にはサンプルがない（無負荷）
試験方法	GB/T 5170.2-2017 温度試験装置
温度範囲	0～60℃
気温変動	≤±0.5℃（無負荷、温度安定）
温度偏差	±2.0℃（無負荷、温度安定）
加熱時間	25℃→60℃ ≤30分（無負荷、平均非直線性）
冷却時間	25℃→0℃ ≤50分（無負荷、平均非直線性）
構造特性
断熱エンベロープ構造	外壁材：高品質冷間圧延鋼板、表面吹付処理内壁材質：ステンレス鋼板SUS304 ボックス断熱材：ポリウレタンフォーム（断熱厚さ50mm）
エアコンチャンネル	軸流ファン、ヒーター、蒸発器
試験室の標準構成	観察窓：多層中空電熱フィルム加熱防曇観察窓（ドアに配置）リード穴（ソフトゴム栓付き）：φ50mm /2（ボックス背面に配置）ホイール：4（ブレーキ付き）セルトレイ：2層の電気絶縁セルトレイ、耐荷重（均等分布）：10kg/層照明：LED照明
コントロールパネル	タッチコントロールボタン
エアコンユニット	ステンレス鋼加熱管ヒーター制御モード：非接触周期パルス幅変調、SSR（ソリッドステートリレー）
冷凍システム
冷凍コンプレッサー	密閉型ピストンコンプレッサー
冷却モード	空冷式
スロットル装置	毛細血管
冷媒	R134a
溶接プロセス	窒素シールド溶接
電気制御システム
コントローラ	LEDデジタルディスプレイ+タッチキーコントローラー
設定方法	タッチキータイプ
制御モード	強制循環換気と温度バランス方式。制御システムは、設定温度値に応じてPID自動計算によりヒーターの出力を制御し、動的バランスを実現します。
通信モード	イーサネット標準インターフェース
温度制御モジュール	独立した研究開発（高温および低温の衝撃、振動、EMC関連の信頼性性能についてテスト済み）
セル試験装置および試験相互接続
試験装置	BT-4032Q-5V100mA-HWX 5個
制御ユニット	1 BT-4002-ZWJPLUS-HWX
ネットワークスイッチ	1
安全保護装置
テストボックス	漏電保護、短絡保護、循環ファンの異常動作
その他の構成
電源ケーブル	（単相1本＋保護アース線）ケーブル（具体的な仕様は契約内容に応じて選定）
全漏電遮断器	単相+保護アース線
輸送（試験室は一体型で、全体として輸送されます）
サイズ	最大輸送サイズ（梱包を除く）：「4.3 外形寸法を参照」
使用条件：ユーザーは以下の条件を保証するものとします（機器の電源線の設置はユーザーの責任となります）
設置場所	地面は平坦であり、その平坦度は5mm/2m未満である換気が良い機器の周囲に強い振動がない機器の周囲に強い電磁場がない機器の周囲に可燃性、爆発性、腐食性の物質や粉塵がないこと機器の周囲には、使用およびメンテナンスのための適切なスペースが必要です。機器のドアが通常通り開閉できるスペースがあり、機器のドアの前には他の物体がないようにしてください。
環境条件	温度：5℃～35℃、相対湿度：85％以下、気圧：86kPa～106kPa
電源条件	AC (220±22) V (50±0.5) Hz 単相 + 保護アース線保護アース線の接地抵抗は4Ω未満である電源：ユーザーは設置場所で機器の対応する容量の空気または電源スイッチを構成する必要があり、このスイッチは機器の使用のために独立して供給されなければなりません。電源容量：2.5kW 最大電流: 14A
その他	試験中に試験室の扉を開けると、室内の温度が変動します。試験中に扉を繰り返し開けたり、長時間開けたままにしたり、試験サンプルから水分が出たりすると、冷凍システムの熱交換器に霜や氷が付着し、正常に動作しなくなる可能性があります。
セルの仕様と配置方法
セル仕様	コイン電池 5V100mA160CH
セル配置方法	4つの層が配置され、各層は40CH（チャネル）
