定温式垂直浸漬コーター

製品名

定温式垂直浸漬コーター

モデル

TOB-PTL-MMB02-200

設置条件

1. 電源：単相AC220/110V 50/60Hz、GB 10Aソケット1個とGB 16Aソケット1個を装備。適切に接地し、前面に16Aの気中遮断器を設置する必要があります。 2. 現場環境：温度25℃±15℃、湿度55%Rh±10%Rhの環境下で動作してください。

主なパラメータ

1. 昇降本体の定格出力：50W

2. 昇降本体の動作電圧：DC24V 3.75A（標準：AC100～240V電源アダプター）

3．タイプ：プログラム可能 – 定温タイプ（サーモスタットチャンバー付き）

4. 高精度ステッピングモーター：駆動モーター

5．速度設定範囲：1～200mm/分（調整ステップ：1mm）

6. 浸漬時間：1～999秒（調整ステップ：1秒）

7. 焼き時間：1～999秒（調整ステップ：1秒）

8. 昇降ストローク：1～270mm（調整ステップ：1mm）

9．持ち上げサイクル回数：1～20サイクル

10. サンプル基板サイズ：最大：（長さ）400 mm ×（幅）230 mm ×（厚さ）1～10 mm

11. 有効浸漬深度：≤200 mm

12. 最大吊り上げ荷重：≤5.5 kg

13. ディスプレイと操作：4.3インチカラータッチスクリーン

14．製品仕様：

寸法：（幅）636 mm ×（奥行）680 mm ×（高さ）1520 mm

総重量：約75kg（恒温槽を含む）

恒温槽のパラメータ

1. 動作電圧：単相AC220V 50/60Hz

2. 定格電力／電流：2.5kW／11.3A

3. 循環方式：自然対流

4. 動作温度範囲：周囲温度（RT）～+200℃

5．温度制御精度：±1.5℃

6. タイマーモード：定温タイマー／運転タイマー（タイマー機能はオン／オフに設定可能）

7．タイマー範囲：0～9999分／時間

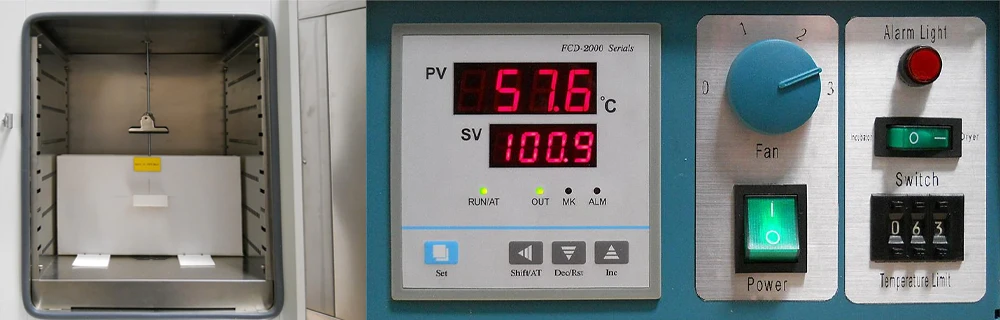

8. 温度制御／設定モード：二列デジタル管PID／4キー設定

9. 温度表示モード：

- 測定温度表示（PV）：上4桁のデジタル表示管

- 設定温度表示（SV）：下4桁のデジタル表示管

10. 熱電対：PT100

11. 内室寸法：（幅）500mm ×（奥行）450mm ×（高さ）550mm

12. 内部チャンバー容量：125L

注：

1. 機器に付属する標準電源アダプターの仕様：

入力：AC100～240V 50/60Hz

出力：DC 24V 3.75A

機器の実際の電源供給については、製品背面に貼付されているラベルに従うものとします。

2. 単相AC110V 50/60Hzで駆動する恒温槽については、カスタマイズが可能です。
