コイン型電池実験装置：電池研究開発ラボ向け完全チェックリスト

グローブボックスに8万ドルを費やしたバッテリー研究開発ラボでも、安定した容量のコイン型電池を製造できない可能性がある。

問題は予算にあることはほとんどない。問題は実行順序にあるのだ。

グローブボックスはクリーンルームの認証を象徴するものとして最初に購入される。しかし、そこで現実が突きつけられる。スラリーミキサーではカーボンブラックを5μm以下の凝集体まで分散させることができない。コーティングブレードの振れは20μmもある。圧着機は缶を変形させてしまう。3ヶ月にわたる研究は、材料の問題を装った機器の不具合によって無駄になってしまう。

以下は、再現性のあるCR2032ハーフセルを構築するためのワークステーションごとのチェックリストです。各機器について、重要な仕様、よくある故障箇所、および選定基準が記載されています。

コイン型電池の製造工程：機器の順序図

CR2032コイン型電池の構造はシンプルです。カソードケース、カソードディスク、セパレータ、リチウムアノード、スペーサー、スプリング、アノードキャップ。圧着すれば完成です。

実際には、すべての工程に厳密に許容された故障モードが存在する。仕様を満たさない機械が1台でも発生すると、エラーがセル全体に連鎖的に伝播する。

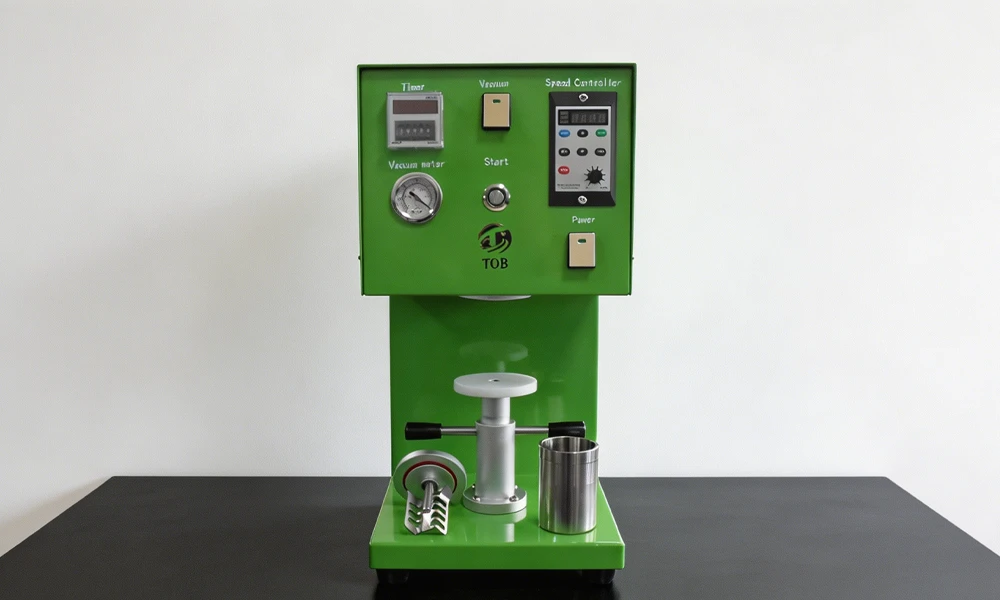

1. スラリー混合：分散がすべてを決定する

スラリーの品質を左右するパラメータは3つあります。粒子の分散均一性、目標範囲内の粘度（ほとんどのNMCスラリーでは3,000～8,000 mPa・s）、および混入空気の有無です。

最低限必要な機器仕様：

バッテリースラリーの撹拌には、一般的なマグネチックスターラーでは不十分です。カーボンブラックとPVDFは凝集塊を形成し、撹拌棒では単に円を描くように動かすだけで、凝集塊を分解することはできません。必要なせん断力を得るには、遊星運動による混合が必要です。

記録された失敗事例： NMC811スラリー調製にホットプレートスターラーを使用した実験室では、200個のセルで容量標準偏差が12%を記録した。原因はカソード粉末にあるとされた。根本原因は混合中の分散不良であった。スターラーを 100～500mLの実験室用真空遊星ミキサー その機能は、単一バッチ内のばらつきを解消した。

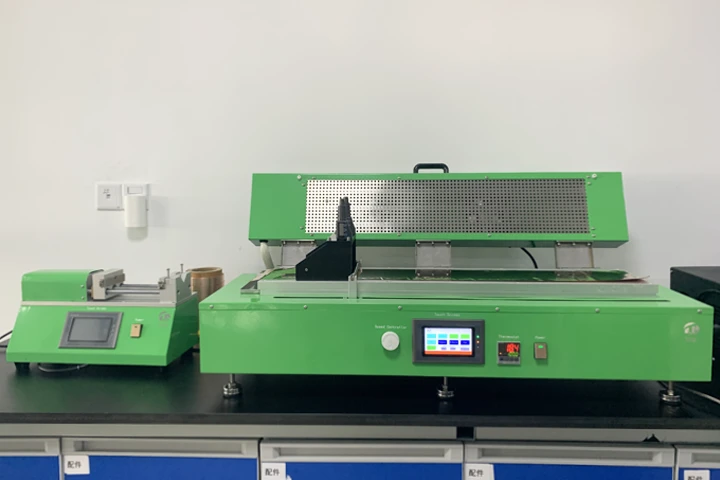

2. 電極コーティング：厚さの均一性が容量を左右する

コーティングによって面積容量が決まります。ドクターブレードのギャップが10μm変化すると、活物質の充填量が約8%変化します。これは、目標容量が2.5mAhのコイン型電池において、0.4mAhの変動に相当します。

研究開発ラボ向けコーティング方法比較：

コイン型電池を製造する大学や産業界の研究開発ラボにとって、ブレードの高さをマイクロメーターで調整できる（0～5mmの範囲、1μmの分解能）加熱式フィルムコーターは、性能とコストの最適なバランスを実現します。

重要な品質チェック： コーティングの厚さは、各電極の5箇所で測定する必要があります。端部の厚さが中心から5%以上ずれている場合は、ブレードが基板と平行になっていません。シム調整が必要です。このばらつきを許容すると、以降のすべてのセルに系統誤差が組み込まれてしまいます。

エンジニアリングの洞察： 幅50mmの研究開発用電極では、端部の薄肉化はごくわずかに見えるかもしれません。しかし、試作生産用にコーティング幅を300mmに拡大すると、同じ5%の端部欠陥が両端に15mmのスクラップ帯となって現れます。そのため、試作ラインの稼働開始前に歩留まりが低下してしまうのです。 マイクロメーターで調整可能なブレードヘッドを備えた実験室用コーティング装置 また、コーティング幅全体にわたって2μm未満の平行度を検証することで、プロセスパラメータが研究開発段階からパイロットスケールに直接移行できることを保証します。

3. 電極乾燥：溶媒除去速度論が重要

乾燥速度はバインダーの分布に直接影響します。溶剤の蒸発が速すぎると、PVDFバインダーが電極表面に移動します。その結果、集電体界面に活性物質が過剰に存在する層が形成され、接着力が不十分となり、剥離につながります。

標準的な研究開発用乾燥手順：

• NMPベースのNMCスラリーの場合、60～80℃
• 水性LFPスラリーの場合、80～100℃
• 最低4時間、通常は一晩真空下で

温度安定性が±1℃の真空乾燥オーブンは、絶対に必要な要件です。±10℃の温度変動がある標準的な実験室用オーブンでは、バインダー分布が不均一な電極が生成され、目視では検出できませんが、充放電サイクル中に容量変動として現れます。

4. 電極カレンダー加工：高密度化ターゲット

乾燥後の電極は多孔質である。多孔性が高すぎると体積エネルギー密度が低下し、電子伝導性が損なわれる。多孔性が低すぎると電解液が十分に濡れない。

業界標準の圧縮密度目標値：

• NMCカソード：2.8～3.4 g/cm³
• グラファイト陽極：1.4～1.6 g/cm³
• LFP正極：2.2～2.6 g/cm³

A 精密圧延機 校正済みの圧力制御は必須です。ギャップ距離と印加力の両方において、制御性と再現性が求められます。

記録された失敗事例： あるスタートアップ企業は、初期の研究開発段階でカレンダー加工を完全に省略し、「後で最適化する」つもりだった。その結果、コイン型電池の容量は理論値より40%も低くなった。カレンダー加工されていない正極には、電解液が活性物質にアクセスすることなく埋め尽くされるデッドスペースが存在していた。6ヶ月にわたる材料の再配合にもかかわらず改善が見られなかったのは、根本原因が材料ではなく、装置の不備にあったためである。

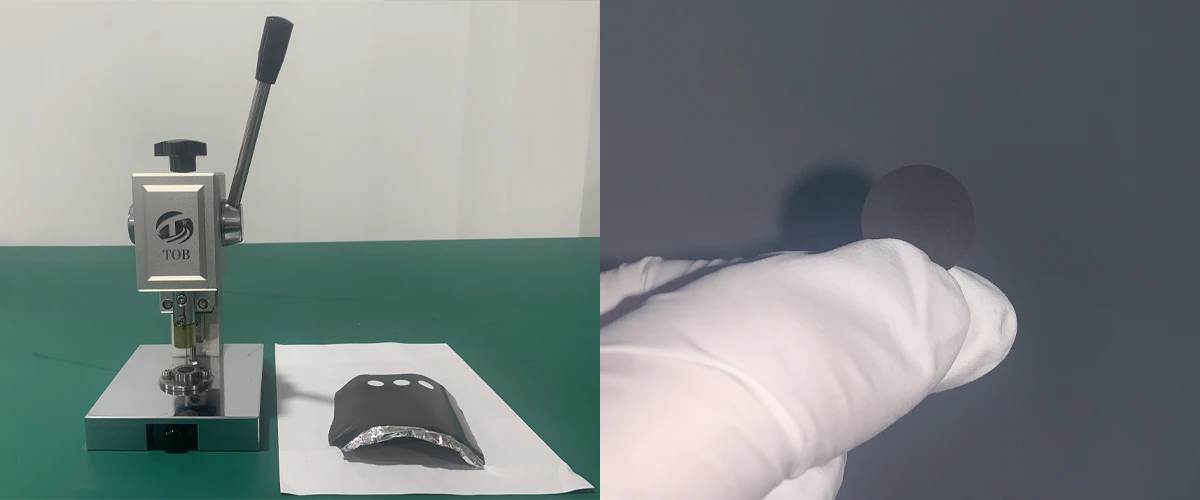

5. 電極パンチング：バリ取り

コイン型電池の電極は、直径14～16mmに打ち抜かれる。打ち抜き金型が鈍かったり、位置がずれていたりすると、端にバリが発生する。バリは圧着時にセパレータに侵入し、微小な短絡を引き起こす。その結果、開放電圧の低下や急速な自己放電といった問題が生じる。

必要な機器： 交換可能なダイ（14mm、15mm、16mm）を備えた精密パンチ。打ち抜かれた電極は、10倍の光学顕微鏡下でバリが全くないことが条件です。ダイは定期的な研磨または交換が必要ですが、これは大学の研究室では見落とされがちなメンテナンス項目です。

6. グローブボックス：雰囲気制御仕様

リチウム金属は水と反応する。電解質も水と反応する。電池の組み立て中に水分が侵入すると、電池は不可逆的に損傷する。

研究開発用グローブボックスの最低限の仕様：

• O₂ < 0.1 ppm
• H₂O < 0.1 ppm
• 前室付き2駅設計
• 統合型O₂/H₂O分析装置
• 再生可能な浄化システム

予算の現実： 適切な バッテリーグレード グローブボックス 再生機能を備えたガス精製システムの価格は通常1万5000ドルから2万5000ドルです。低価格帯のユニットでは、精製カートリッジの交換頻度が3年ごとではなく6ヶ月ごとになることが多く、消耗品費によって初期費用の節約分が相殺されてしまいます。

7. コイン型電池の組み立て：圧着圧力の精度

圧着は最終的な機械的工程です。圧力はシールの完全性と内部接触を直接左右します。

CR2032の圧着圧力要件： 600～800psi、ガスケットの材質とセル構成に合わせて校正済み。

プレスタイプの比較：

週に 50 個以上の細胞を生産する研究室では、空気圧プレスが実用的な最低限の設備です。査読付きデータを公開したり、パイロットスケールアップ用の材料を認定したりする研究室では、 電動コイン型電池圧着機 デジタル圧力記録により、必要なトレーサビリティが確保されます。

ラボを構築する準備はできましたか？ コイン型電池ラボは、個々の機器の集合体ではなく、統合システムです。仕様が不十分なコンポーネント（不正確な圧着機、湿気が漂うグローブボックス、適切な分散ができないミキサーなど）が1つでもあれば、研究開発パイプライン全体が、実用的なデータではなくノイズを生み出すことになります。TOB New Energyは供給しています。 コイン型電池実験装置一式 entターンキーパッケージサプライヤー 世界中の2,000以上の研究機関や電池メーカーに、事前稼働済みの実験ライン、現地設置、オペレーター研修を標準サービスとして提供しています。

よくある質問（FAQ）

Q：最初のコイン型電池を組み立てるために必要な最小限の機器セットは何ですか？
A：精密天秤、真空ミキサー（初期試験用には乳鉢と乳棒）、ドクターブレードコーター、真空オーブン、電極パンチ、グローブボックス、手動圧着プレス。予算：基本的な機能を備えたセットアップで2万ドル～3万ドル。

質問：電極の乾燥には真空オーブンが必要ですか、それとも自然乾燥で十分ですか？
A：真空オーブンが必要です。常温での自然乾燥では水分が混入し、電解質の性能が低下します。-0.08 MPaの圧力下、60～100℃での真空乾燥により、残留溶媒と吸着水分が除去されます。この工程を省略すると、容量が15～20%低下するのが一般的です。

質問：統計的に意味のあるデータを得るには、各条件につき何個の細胞が必要ですか？
A：各条件につき最低5個の細胞が必要です。10個が望ましいです。n=3を用いた既発表の研究では、再現性に失敗することがよくあります。産業界の研究開発においては、パラメータセットあたり8個未満の細胞では、プロセス決定には不十分であると考えられています。

質問：同じグローブボックスでナトリウムイオンとリチウムイオンの両方の研究を行うことは可能ですか？
A：推奨しません。ナトリウムはリチウムよりも水分と激しく反応します。厳格な除染手順と雰囲気の分離が各化学物質間で維持されない限り、交差汚染や安全事故を防ぐために、各化学物質専用のグローブボックスの使用を強く推奨します。

この技術ガイドは、以下のプロセスエンジニアリングチームによって作成されました。 TOB新エネルギー 中国厦門に拠点を置く、コイン型電池からパイロットスケールバッテリー実験装置までを完全自社製造するメーカーです。機器の設計、製造、試験、出荷はすべて同一工場で行われ、再販業者や仲介業者、マージンは一切ありません。
