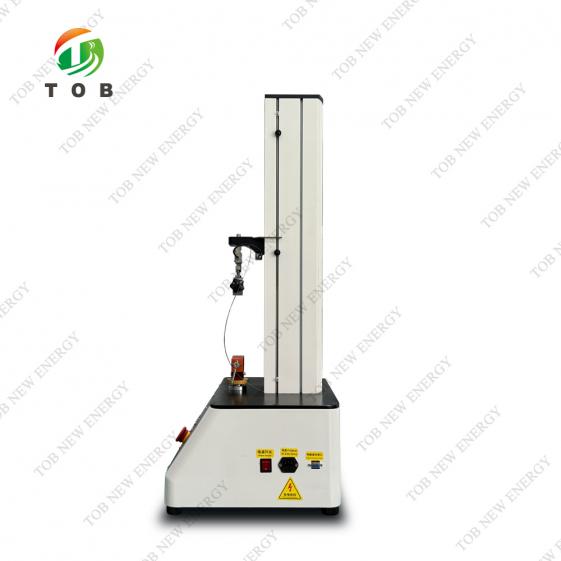

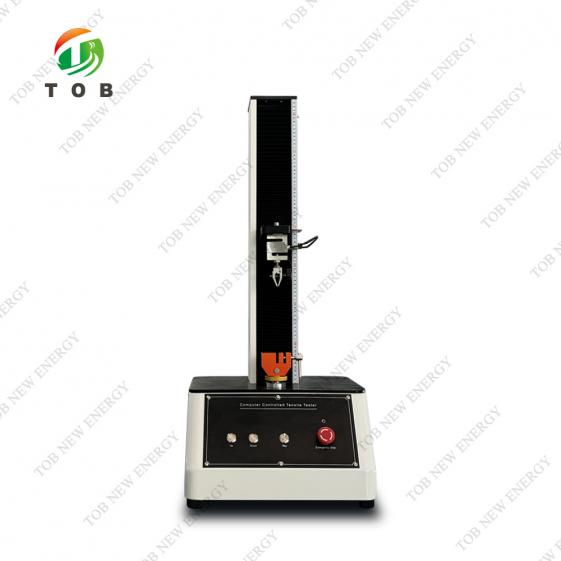

バッテリー電極剥離・接着強度試験機

バッテリー電極剥離・接着強度試験機

仕様

専用の TOB-GM-B01 剥離および接着強度試験装置を使用して、電極コーティングと集電体の重要な接着強度 (剥離力) を正確に測定します。

リチウムイオン電池の研究開発と品質管理に不可欠なこの装置は、活物質層（正極または負極コーティング）と金属箔基板（AlまたはCu）間の機械的接着強度を評価します。信頼性の高い剥離強度測定は、電極が製造時のストレス（カレンダー加工、スリット加工、ハンドリング）に耐え、サイクル中の剥離を防止することで、電池の性能と寿命に直接影響を及ぼします。定量化可能な接着データを用いて、電極の配合、コーティングプロセス、バインダーの選択を最適化し、電池の耐久性、安全性、エネルギー密度を向上させます。

製品紹介:

• 剥離強度試験機はコンピュータ制御されており、バッテリーダイヤフラムの引張強度/破断伸び/穿刺強度試験などに専門的に使用されます。試験原理は、サンプルを固定治具に設置し、指定された速度でサンプルを引っ張ったり穴を開けたりして、測定された力の値を通じて射出製品の引張強度と穿刺強度を評価することです。
• この機械は高精度の力センサーを採用しており、マイクロコンピュータによる測定と制御技術、精密ボールねじ駆動、効率的で静かなモーター駆動により、簡単なテスト、正確な力の値、一定した速度、美しい外観、スムーズで静かな操作など、多くの利点を備えています。

参照標準

• GB/T 36363-2018 リチウムイオン電池用ポリオレフィンセパレータ

測定可能な項目:

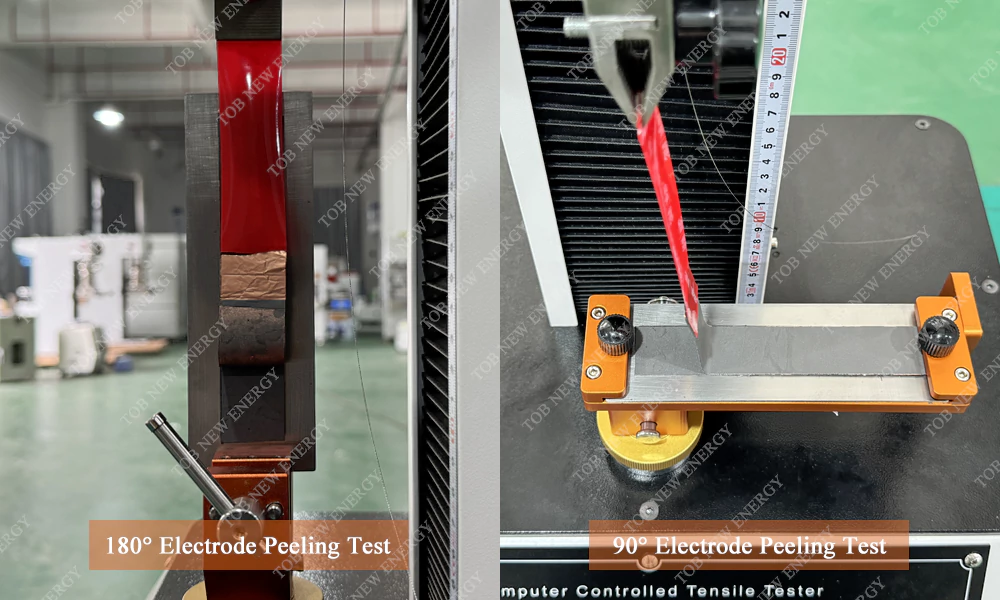

• 電池電極の剥離強度および接着強度試験
• バッテリーセパレーターの引張強度/破断時の伸び。
• 穿刺力/穿刺強度。

主なパラメータ:

• 容量：200N（オプション10、20、50、100、200、500N）
• 分解能: 0.001N (1/500,000)
• 精度: ≤±0.5% (0.5級) 試験ストローク: 400mm
• 固定具幅：25mm
• 表示：中国語と英語、コンピューター画面表示
• 試験速度：0.01～500.00mm /分任意に設定可能
• 変位表示：0.001mm
• 速度精度: ±1% 電力レート: 200W
• 寸法：400×450×990mm 重量：35kg
• 電源: AC220V、50HZ、1A

標準構成:

• メインマシン: 1

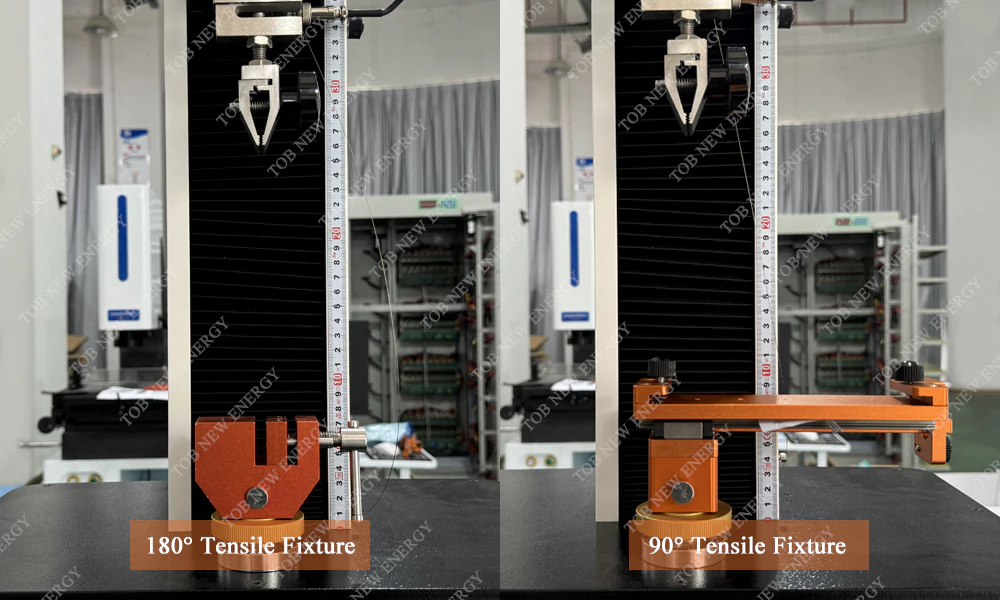

• 試験治具：穿刺治具1セット、伸張治具1セット。

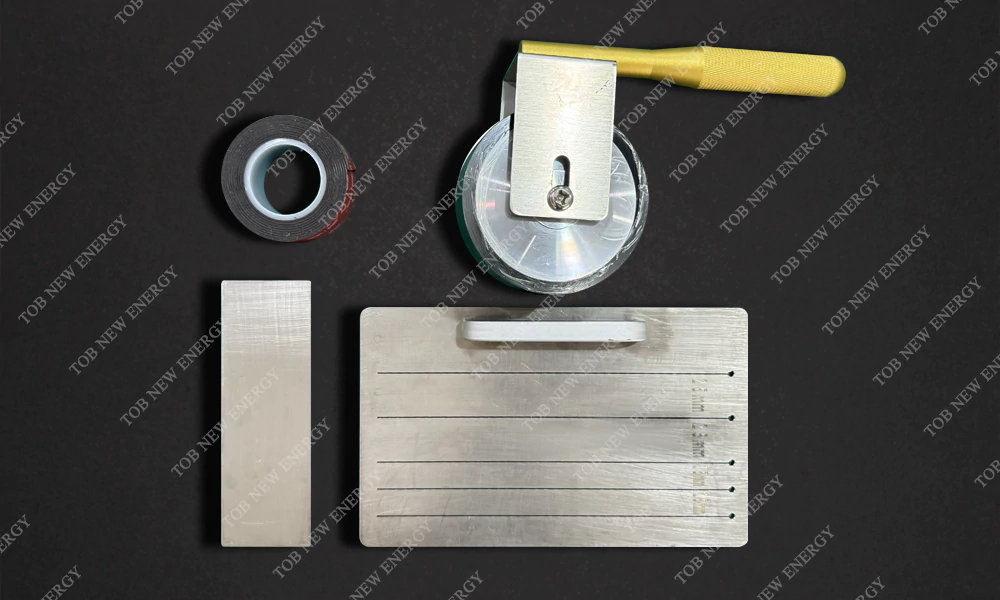

• 15mm/25mmサンプリングプレート：1回の校正
• 重量: 1個
• デスクトップパソコン：1台
• 電源ライン：1（220V 10A）
• 使用方法：1部
• テストソフトウェア: 1
• データライン: 1本

製品の特徴:

• Windows 作業プラットフォームを使用し、パラメータ設定はすべてダイアログ ボックス処理の形式で行われ、操作が簡単です。
• コンピューターの LCD ディスプレイ、リアルタイムの力の値、ピーク値、速度、テスト時間、力の曲線のマルチグラフのビジュアル表示。ユーザーフレンドリーな設計、操作が簡単。
• フルコンピュータモードでの操作。
• 機器のストレージ: テスト結果は無制限、任意のグループを削除できます。
• 印刷: コンピューターを通常の A4 用紙プリンターに接続して出力します。
• 出力単位：N、kN、kgf、gf、lbf（オプション）。変位単位：mm、cm、in（オプション）
• 強度単位: Pa、kPa、Mpa、kgf/cm2、lbf/in2 オプション。
• 保護対策: オーバーストローク保護、オーバーフォース値保護、オーバータイム保護、外部制限保護、その他の保護方法。
• 高感度、瞬時の破裂判定、自動シャットダウン
• すべて中国語または英語のビジュアル表示で、国内外での使用に適しています。
• テスト、上昇、下降、戻り速度を任意の入力設定で正確に制御します。
• テストが完了すると自動的にすぐに復帰し、長い待ち時間を回避してテストの効率を向上します。
• テスト結果: テストは手動で保存することなく自動的に記録され、保存されます。
• さまざまなテスト基準を満たすために、複数のテスト項目、複数のユニットを選択できます。
• 高精度：高精度S型センサーを使用することで、最大精度は0.25％に達します。
• 特殊な校正モードを内蔵しており、サードパーティの測定校正機関が機器を校正するのに便利です。

製品ハードウェアの利点:

• 台湾 TBI 高精度ボールねじ駆動、効率、耐久性、高い真直度。高性能モーター、低騒音、低振動、長寿命。
• 高品質のS型合金鋼センサー、高精度、強力な耐外力、耐過負荷能力。
• 本機の外箱はA3鋼板+アルミプロファイルカバー、静電塗装粉末とプラスチックコーティングを採用しており、美しく高級感があります。

コンピュータの構成要件:

• WINDOWS XP、WINDOWS 7 32 ビットまたは 64 ビット。
• ハードディスク≧240G、メモリ≧4G
• RS232インターフェース付き

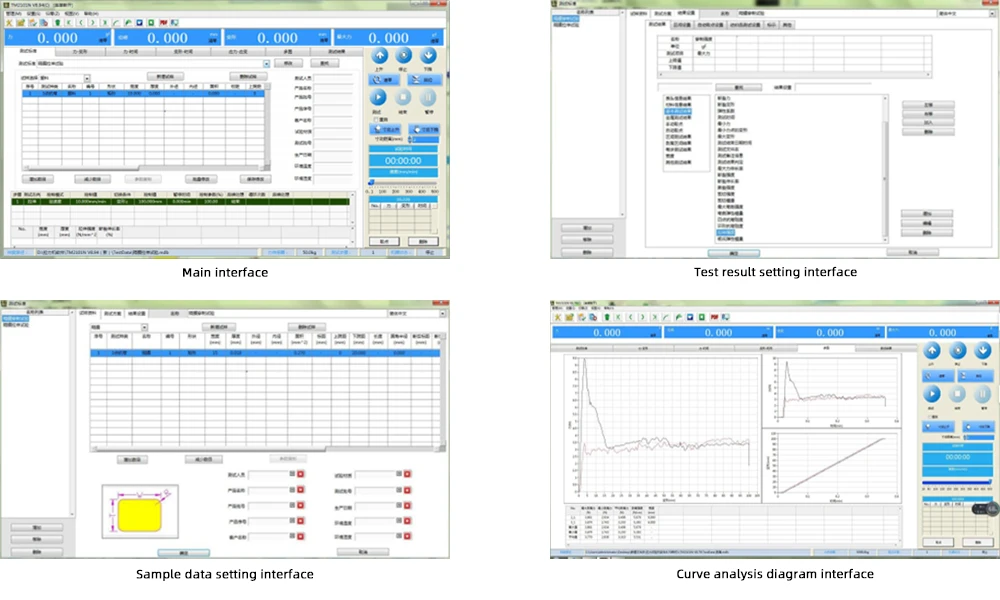

テストソフトウェアの説明: 英語と中国語に置き換えることができます

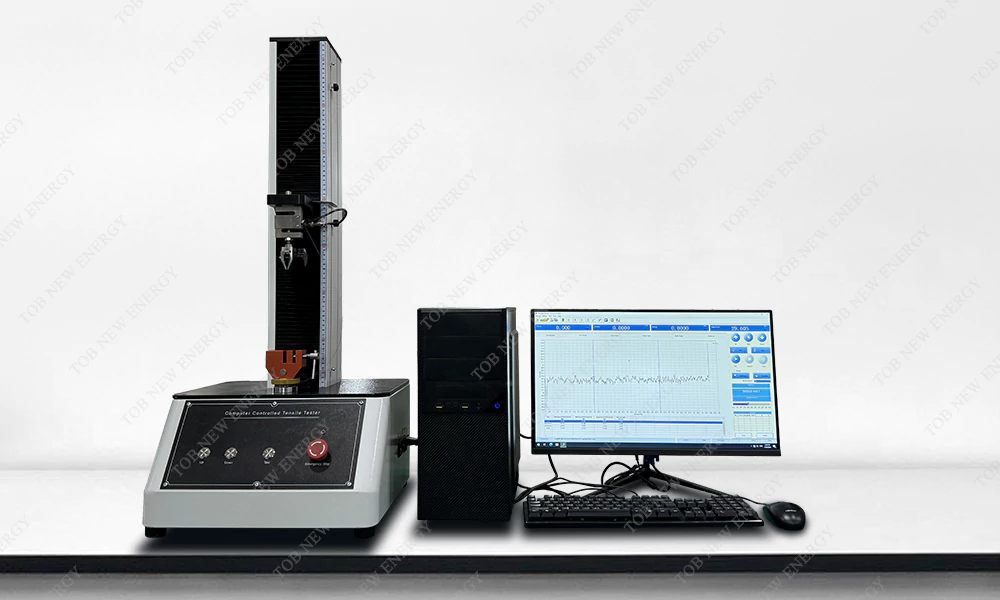

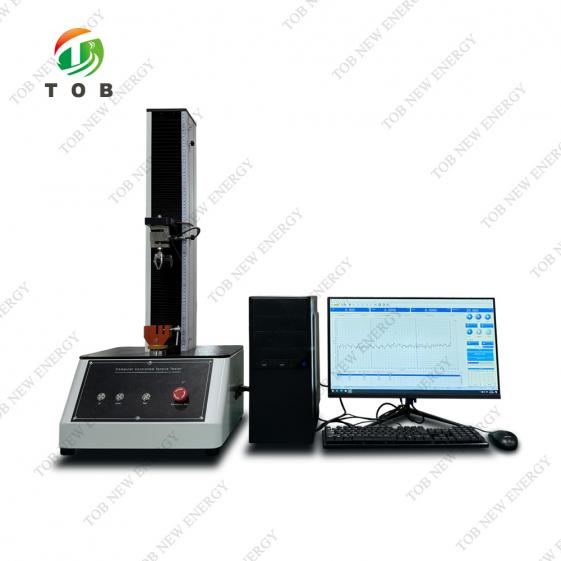

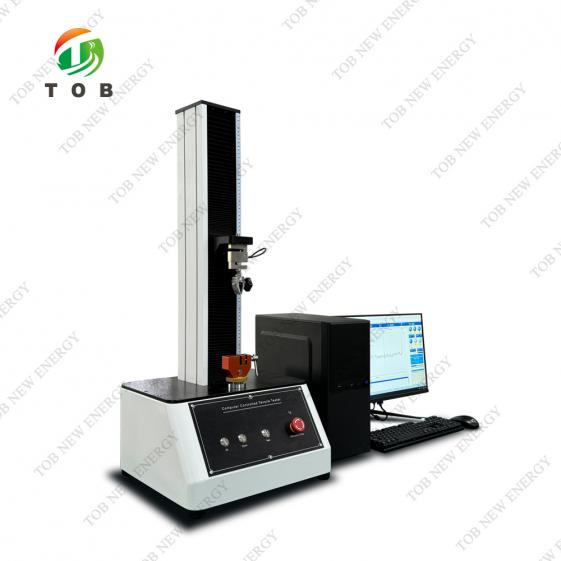

製品展示
