XIAMEN自動リチウム電池電極シート抵抗試験装置
仕様
TOB-FT-551自動リチウム電池電極シート抵抗試験装置は、フラットプローブを使用し、試験サンプルに圧力を加えることで電極全体の抵抗を分析します。自動的に加圧され、圧力設定も可能です。PCソフトウェアインターフェースで操作でき、複数の測定モードで圧力抵抗、抵抗率、導電率の関係グラフを作成できます。データとレポート生成管理を提供します。サンプルの厚さデータと環境温度・湿度データをリアルタイムで自動的に収集します。
参照方法の説明:
1. 2プローブ法は、プローブ自体の抵抗、プローブとコーティングとの接触抵抗、コーティング抵抗、コーティングと集電体との接触抵抗、集電体自体の抵抗など、電極全体の抵抗率を直接測定するために使用されます。4プローブ法のテストデータではバッテリー電極全体の値を記述できないという問題を解決します。
2. テストプロセスは基本的に実際のバッテリーアプリケーションと同じであり、合計テスト値には各部品の電子伝導特性が含まれており、プロセスが電極抵抗に与える影響を調べます。
高抵抗のLFP電極では負荷電流が小さい場合に安定した結果が得られますが、低抵抗のグラファイト電極では負荷電流が比較的大きい場合に安定した結果が得られます。LFP、NMC、グラファイト電極では、負荷電流が10mAを超えると安定した測定結果が得られます。負荷圧力が増加すると、グラファイト電極の抵抗率は低下します。
4. 偏光板の導電性に影響を与える要因としては、導電剤の含有量と分布、乾燥粉末の攪拌強度、圧縮密度、集電体とコーティングとの結合状態などが挙げられる。
パラメータデータ:
モデル |
TOB-FT-551 |
抵抗 |
10^-7~2×10^7Ω |
電気抵抗率 |
10^-7~2×10^7Ω-cm |
電気伝導性 |
5×10^-7~10^7秒/cm |
テスト電流 |
1μA、10μA、100μA、1mA、10mA、1000mA |
現在の精度 |
±0.2% |
抵抗精度 |
≤0.3% 標準抵抗; 分解能 0.1μΩ |
PCソフトウェア操作 |

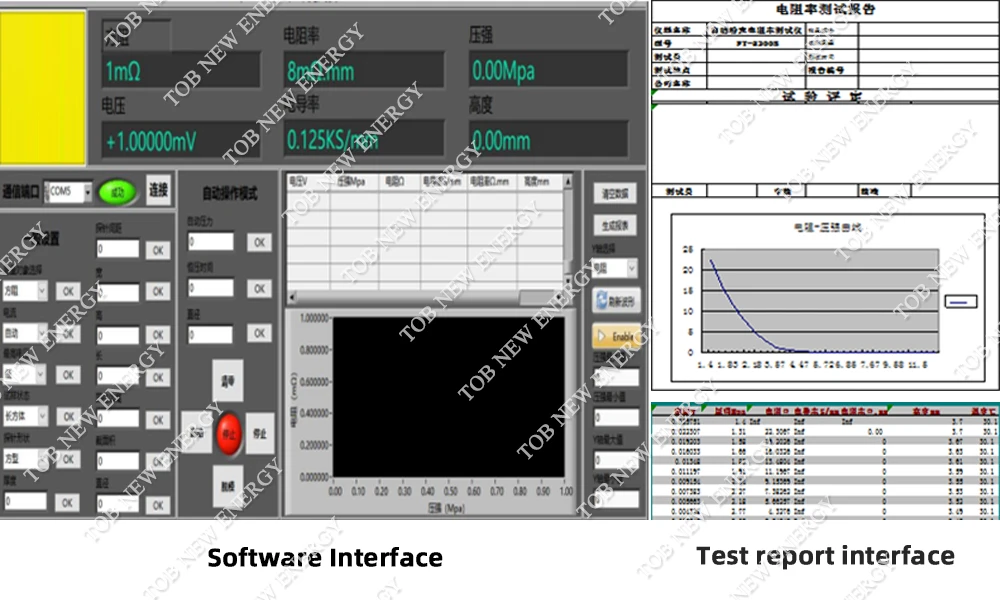

PC ソフトウェア インターフェース: 抵抗値、抵抗率、導電率、温度、圧力値、単位自動変換、断面積、高さ、曲線グラフ、圧縮密度、レポート生成など。 |
圧力範囲の選択 |
0-200kg;300kg;500kg;1000kg ニーズに合わせてお選びください |

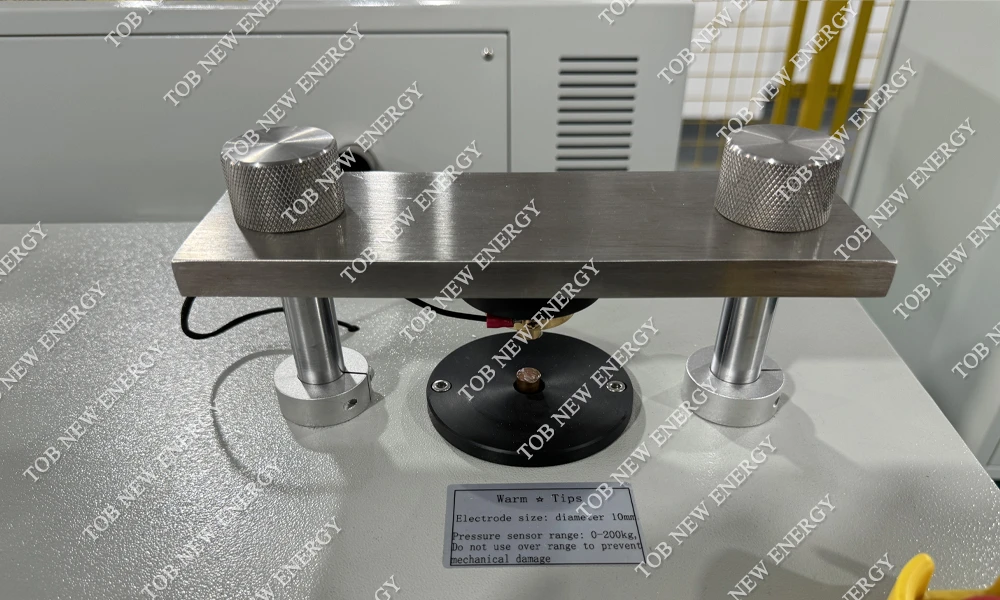

平面プローブ電極 |
銅素材、直径:10mm;その他の仕様はカスタマイズ可能 |
テスト旅行 |
0~20mm、変位精度0.01mm |
サンプルの厚さ |
0~10mm;精度:0.001mm |
圧力モード |
自動(値を設定すると自動運転) |
保護機能 |
制限範囲および圧力保護、誤操作および緊急停止保護、異常アラーム付き |
お手入れとメンテナンス |
標準化された操作プロンプト識別、メンテナンスリマインダー |
電源 |
入力:AC 220V±10%.50Hz 消費電力:<100W |
標準構成外部注文詳細:
いいえ。 |
モデル |
名前 |
ユニット |
数量 |
述べる |
1 |
551-CSX |
テストライン |
セット |
1 |
|
2 |
09A |
標準抵抗 |
ピース |
1-5 |
購入仕様と数量 |
3 |
551-RJ |
分析ソフトウェア |
セット |
1 |
|
4 |
パソコン |
コンピューター+プリンター |
セット |
1 |
顧客の要件に応じて構成する |
5 |
551-JL |
技術サービスのテスト |
ピース |
1 |
計測証明書1枚 |
6 |
551-DJ |
金メッキ電極 |
セット |
1 |
2つの電極がグループを形成します。カスタマイズ可能 |

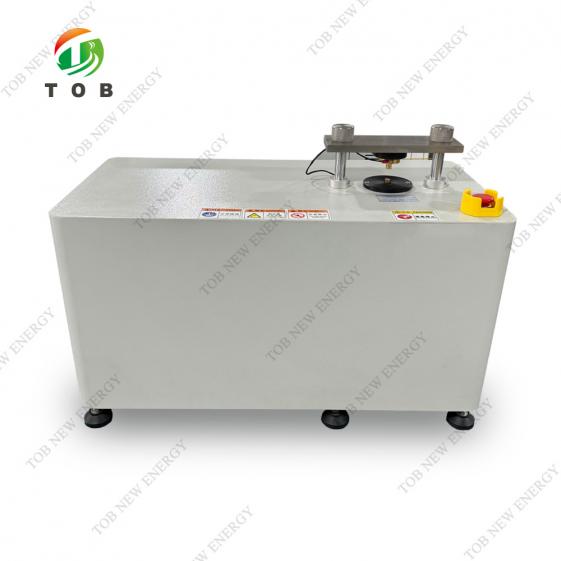

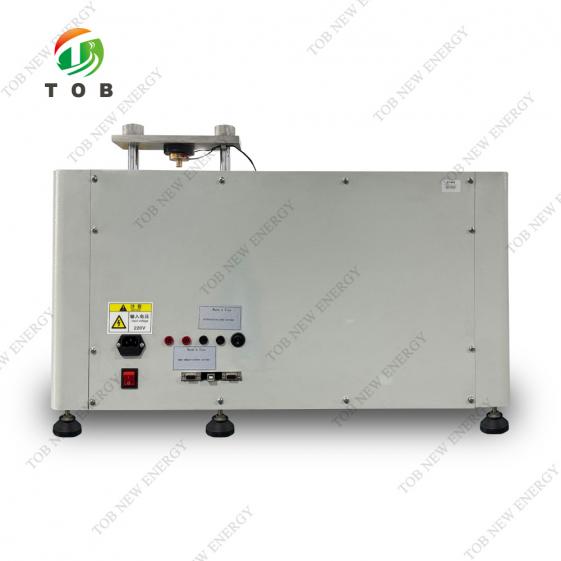

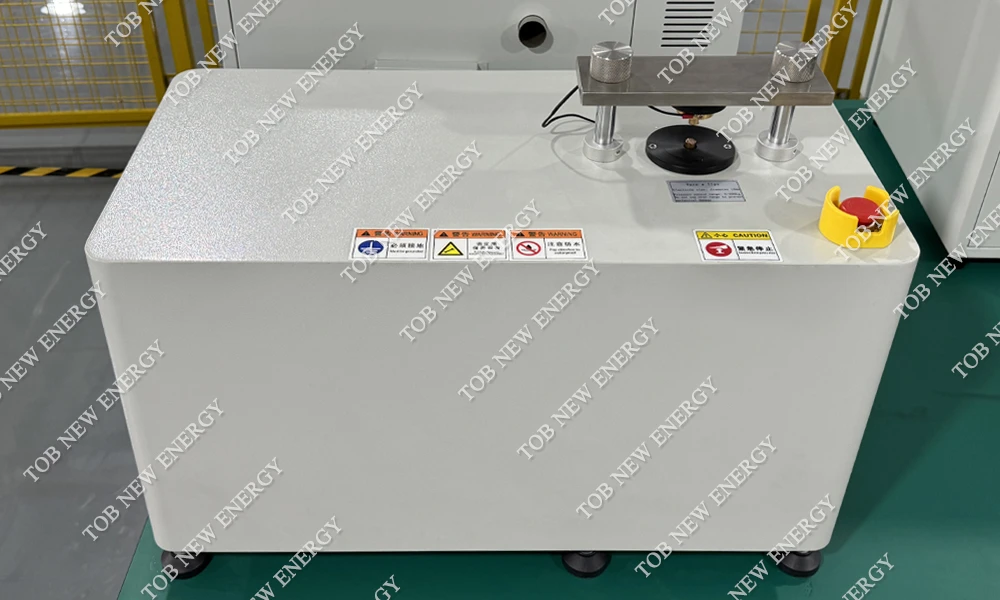

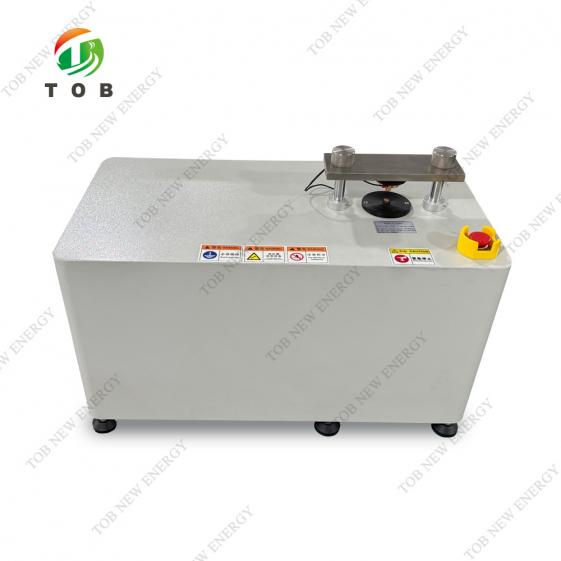

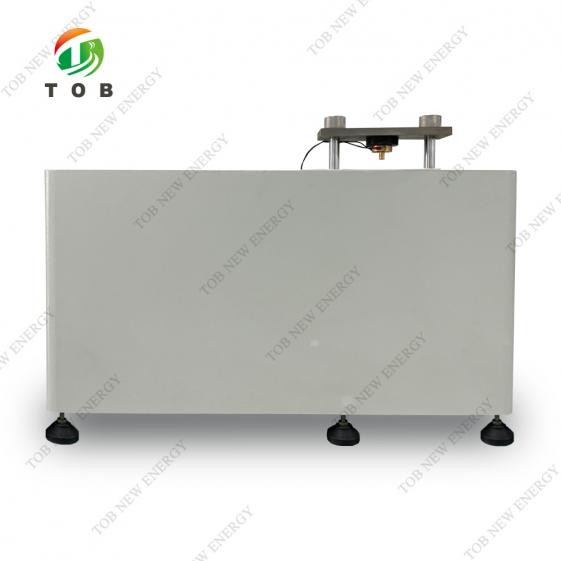

製品展示
